Rosemount 3308A Kurzanleitung
Geführte mikrowelle wireless radar-messumformer
Verwandte Anleitungen für Rosemount 3308A
Inhaltszusammenfassung für Rosemount 3308A

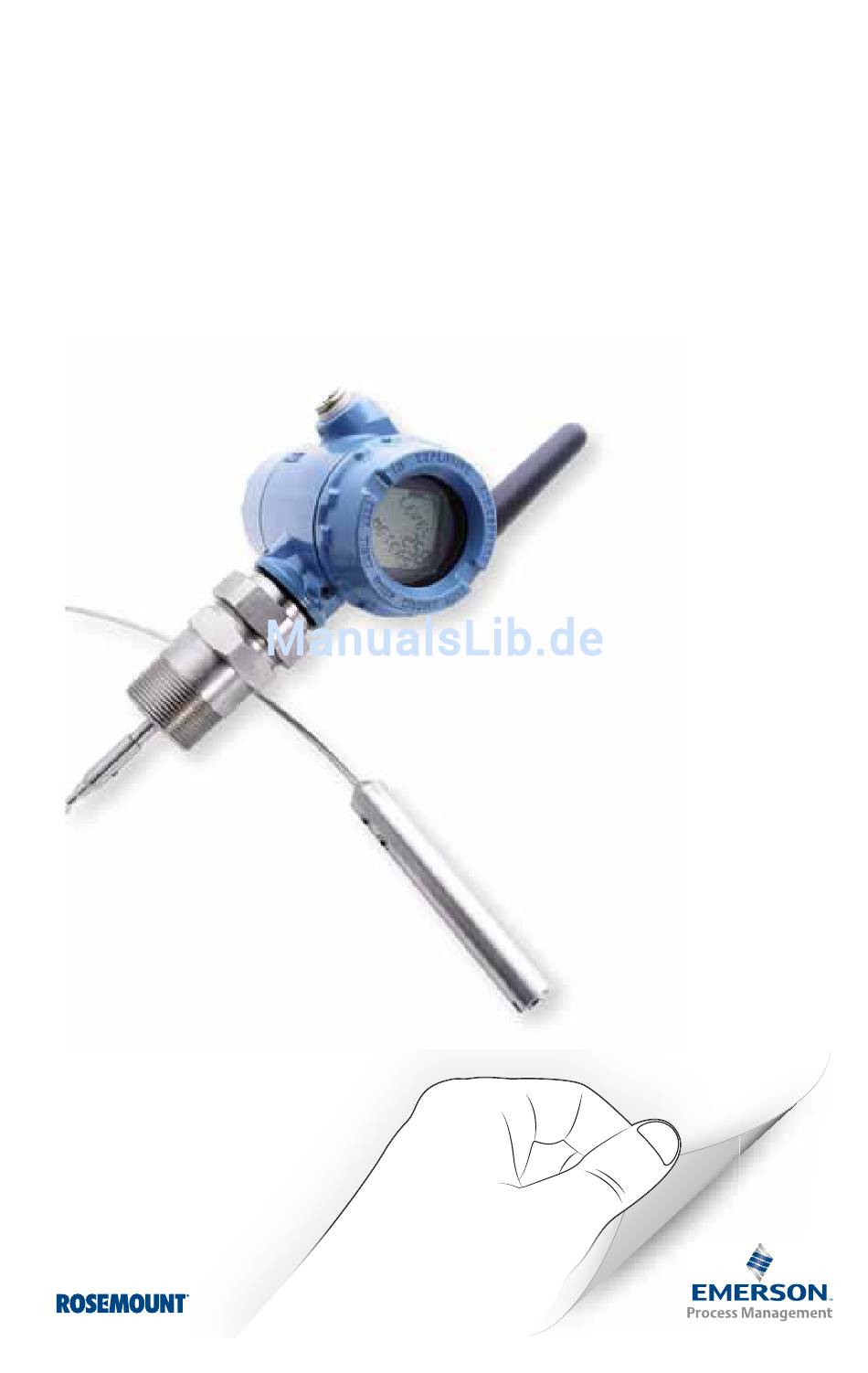

- Seite 1 Kurzanleitung 00825-0105-4308, Rev. AD Oktober 2014 Rosemount Serie 3308 „Geführte Mikrowelle“ Wireless Radar-Messumformer 3308A Kurzanleitung, Optionscode WU...
- Seite 2 Das Gerät darf nur von Fachpersonal installiert werden. Das Gerät ausschließlich entsprechend den Angaben in dieser Kurzanleitung und der Betriebsanleitung verwenden. Weitere Informationen finden Sie in der Betriebsanleitung der Rosemount Serie 3308 „Geführte Mikrowelle“ Wireless Radar-Messumformer 3308A (Dok.-Nr. 00809-0100-4308). Erforderliche Geräte und Hilfsmittel Anti-Seize-Paste oder PTFE-Band Maßband...
- Seite 3 Oktober 2014 Kurzanleitung 1. Tankhöhe messen Tankhöhe: Tankhöhe 2. Sondenlänge berechnen Sondenlänge = Tankhöhe — 5 cm (2 in.) Sondenlänge: Sondenlänge 5 cm (2 in.) Abstand 3. Schnittstelle an der Sonde markieren...
- Seite 4 Oktober 2014 Kurzanleitung 4. Gewicht nach oben schieben 5. Sonde an der Markierung abschneiden...
- Seite 5 Oktober 2014 Kurzanleitung 6. Gewicht befestigen Von Hand fest anziehen (5 Nm) 7. Gewinde abdichten und schützen Entsprechend den örtlichen Vorschriften entweder Anti-Seize-Paste oder PTFE-Band verwenden. Nur für NPT-Tankanschlüsse mit Gewinde.
- Seite 6 Oktober 2014 Kurzanleitung 8. Gerät am Tank montieren NPT-Gewinde Flansch Dichtung Tri-Clamp BSP/G-Gewinde Dichtung Dichtung...
- Seite 7 Oktober 2014 Kurzanleitung 9. Spannungsversorgungsmodul einsetzen 10. Verbindung mit dem Gerät herstellen Handterminal HART-Modem Kommunikations- anschlüsse AMS Wireless Configurator: Handterminal: a. AMS Wireless Configurator starten. a. Das Handterminal einschalten. b. Device Connection View b. Im Hauptmenü auf das HART-Symbol (Angeschlossene Geräte anzeigen) im tippen.
- Seite 8 Oktober 2014 Kurzanleitung 11. Gerät mittels „Guided Setup“ (Menügeführte Einrichtung) konfigurieren Configure > Guided Setup > Initial Setup (Konfiguration > Menügeführte Einrichtung > Ersteinstellung) aufrufen. Auf Basic Setup (Grundeinstellung) klicken und den Anweisungen folgen. Die in Schritt dieser Kurzanleitung aufgezeichnete Probe Length (Sondenlänge) und Tank Height (Tankhöhe) eingeben.
-
Seite 9: Gerät Mit Netzwerk Verbinden
Warten, bis der Kommunikationsstatus Connected (Verbunden) angezeigt wird. Dies kann mehrere Minuten dauern. Der Rosemount Serie 3308 „Geführte Mikrowelle“ Wireless Radar-Messumformer 3308A ist damit erfolgreich installiert. Weitere Informationen Die Betriebsanleitung des Rosemount Serie 3308 „Geführte Mikrowelle“ Wireless Radar-Messumformers 3308A (Dok.-Nr. 00809-0100-4308) kann www.rosemount.com/level heruntergeladen werden. - Seite 10 Oktober 2014 Kurzanleitung Standortbeschreibung Standort Messstellenkenn- Tankhöhe Sondenlänge zeichnung/Tank 1. Tankhöhe messen 2. Sondenlänge berechnen 3. Schnittstelle an der Sonde markieren 4. Gewicht nach oben schieben 5. Sonde an der Markierung abschneiden 6. Gewicht befestigen 7. Gewinde abdichten und schützen 8.
- Seite 11 Oktober 2014 Kurzanleitung...
- Seite 12 F +43 (0) 2236-607 44 www.emersonprocess.de www.emersonprocess.at © 2014 Rosemount Inc. Alle Rechte vorbehalten. Alle Marken sind Eigentum ihres jeweiligen Inhabers. Das Emerson Logo ist eine Marke der Emerson Electric Co. Rosemount und das Rosemount Logo sind eingetragene Marken von Rosemount Inc.
