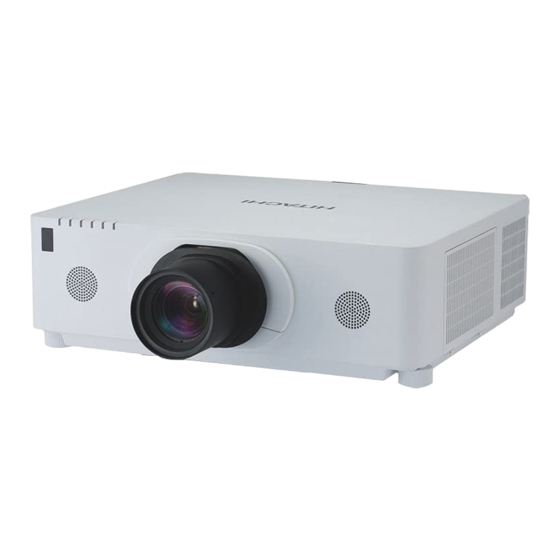

Projektor
CP-WU8700/CP-WX8750/CP-X8800
CP-WU8600/CP-WX8650
Bedienungsanleitung (Kurzform)
Vielen Dank, dass Sie diesen Projektor erworben haben.
Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um
einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten.
WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle
Bedienungsanleitungen für dieses Produkt gründlich durch. Verwahren Sie die
Handbücher nach dem Lesen an einem sicheren Platz.
►Beachten Sie alle Warnungen und Hinweise in den Handbüchern oder auf
dem Produkt.
►Befolgen Sie alle Hinweise in den Handbüchern oder auf dem Produkt.
HINWEIS • Sofern nicht anders angegeben, bezieht sich in dieser Anleitung
der Begriff „die Anleitungen" auf alle mit dem Produkt gelieferten Dokumente
und der Begriff „das Produkt" auf den Projektor sowie alle mit ihm gelieferten
Zubehörteile.
Inhalt
Einleitende Hinweise .......................... 2
Wichtige Sicherheitsanweisungen ....................2
Richtlinien und Vorschriften ................ 3
Elektronik-Altgeräten ..............4
Lieferumfang....................................... 4
Montage der Objektiveinheit ............... 5
Anordnung .......................................... 6
Anschließen der Geräte...................... 9
Einschalten des Geräts .................... 13
Anzeige des Bildes ........................... 15
Ausschalten des Geräts ................... 16
Austausch der Lampe....................... 17
Technische Daten ............................. 23
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hitachi CP-WU8700

Inhaltszusammenfassung für Hitachi CP-WU8700

  • Seite 1: Inhaltsverzeichnis

    Projektor CP-WU8700/CP-WX8750/CP-X8800 CP-WU8600/CP-WX8650 Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie diesen Projektor erworben haben. Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten. WARNUNG ►Vor der Verwendung des Produkts lesen Sie immer alle Bedienungsanleitungen für dieses Produkt gründlich durch.

  • Seite 2: Einleitende Hinweise

    Einleitende Hinweise Erläuterung der Kennwörter und grafischen Symbole Die folgenden Kennwörter und grafischen Symbole werden aus Sicherheitsgründen in den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Bedeutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen. WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können.

  • Seite 3: Richtlinien Und Vorschriften

    Richtlinien und Vorschriften Elektromagnetische Verträglichkeit Dies ist ein Produkt der Klasse A. Bei der Verwendung im häuslichen Bereich können Störungen des Radio- oder Fernsehempfangs auftreten. Beim Auftreten derartiger Störungen hat der Benutzer gegebenenfalls Abhilfemaßnahmen zu treffen. Bei Verwendung in Wohngebieten kann dieses Produkt Interferenzen verursachen.

  • Seite 4: Entsorgung Von Elektro- Und

    Richtlinien und Vorschriften (Fortsetzung) Entsorgung von Elektro- und Elektronik-Altgeräten Das Symbol ist in Übereinstimmung mit der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte Richtlinie). Das Symbol weist darauf hin, dass das Gerät einschließlich ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten Sammelsystemen zugeführt werden muss.

  • Seite 5: Montage Der Objektiveinheit

    Montage der Objektiveinheit Siehe die Anleitung des optionalen Objektivs. Vorbereitung der Fernsteuerung Bitte legen Sie vor der Verwendung der Fernbedienung Batterien ein. Wenn eine Fehlfunktion an der Fernbedienung auftritt, müssen die Batterien ersetzt werden. Wenn Sie die Fernbedienung längere Zeit nicht verwenden wollen, nehmen Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort.

  • Seite 6: Anordnung

    Anordnung Siehe Tabelle T-1 bis T-3 am Ende dieser Bedienungsanleitung sowie die folgenden Angaben, um Bildschirmgröße und Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße. Ⓗ × Ⓥ : Projektionsfl ächengröße Projektor- ⓐ...
  • Seite 7 Anordnung (Fortsetzung) Lassen Sie einen Freiraum von 50 cm oder mehr, wenn Projektoren nebeneinander installiert werden. Richten Sie sich bezüglich der in der nachstehenden Abbildung nicht aufgeführten erforderlichen Freiräume nach den obigen Angaben. 50 cm oder mehr Achten Sie bei Installation des Projektors im Hochformat darauf, dass zwischen den Einlassluftöffnungen und Wänden ein Freiraum von 30 cm oder mehr bleibt.
  • Seite 8 Anordnung (Fortsetzung) WARNUNG ►Installieren Sie den Projektor an einem Standort, an dem Sie einfachen Zugang zu einer Steckdose haben. ►Stellen Sie den Projektor in einer stabilen, waagerechten Position auf. • Benutzen Sie ausschließlich das vom Hersteller spezifizierte Montagezubehör. Lesen Sie die mit den Befestigungsteilen gelieferte Anleitung und bewahren Sie sie gut auf. •...

  • Seite 9: Anschließen Der Geräte

    Anschließen der Geräte Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist und legen Sie das dem Gerätesignal entsprechende erforderliche Zubehör wie Kabel bereit. Sollte das für den Abschluss benötigte Zubehör nicht zum Lieferumfang des Projektors gehören oder beschädigt worden sein, wenden Sie sich an Ihren Fachhändler.

  • Seite 10: Anbringen Der Adapterabdeckung

    Anbringen der Adapterabdeckung Verwenden Sie bei Gebrauch des USB Wireless Adapters die mitgelieferte Adapterabdeckung zum Schutz gegen Diebstahl. USB Wireless Adapter: USB-WL-11N Temperaturbereich: 0 ~ 45 °C (Betrieb) Lösen Sie die Schraube links unter dem Anschluss WIRELESS. WIRELESS DC5V 0.5A Führen Sie die Zunge der Abdeckung in Pfeilrichtung in das Loch rechts oben am Anschluss WIRELESS ein.

  • Seite 11: Anbringen Der Anschlussabdeckung

    Anbringen der Anschlussabdeckung Anschlussabdeckung Führen Sie die beiden Nasen an der Anschlussabdeckung Haken in die Aussparung am Gehäuse ein und stellen Sie sicher, dass die beiden Haken in das Gehäuse greifen. Zum Abnehmen der Anschlussabdeckung drücken Sie den Haken in Pfeilrichtung und ziehen die Abdeckung nach vorn.

  • Seite 12: Stromversorgung Anschließen

    Stromversorgung anschließen Schließen Sie die Netzleitung an den AC (Netzanschluss) des Projektors an. Netzleitung Drücken Sie den Leitungsanschlag hinein, bis er im Haken einrastet. Leitungsanschlag Netzleitung Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt leuchtet die POWER-Anzeige konstant orangefarben auf.

  • Seite 13: Einschalten Des Geräts

    Einschalten des Geräts Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Anzeige POWER Achten Sie darauf, dass die POWER- Anzeige konstant orange leuchtet. Taste ON Entfernen Sie dann die Objektivklappe. Betätigen Sie die Taste STANDBY/ON am Projektor oder die Taste ON auf der Fernbedienung.

  • Seite 14: Ausrichten Des Projektors Über Die Einstellfüße

    Ausrichten des Projektors über die einstellfüße Durch Verlängern bzw. Verkürzen der Nivellierfüße können Sie die Projektionsposition und den Projektionswinkel verändern. Drehen Sie zum Ändern der Länge den jeweiligen Nivellierfuß. max. 30 mm 5° 5° WARNUNG ►Verlängern Sie die Nivellierfüße nicht auf mehr als 30 mm.

  • Seite 15: Anzeige Des Bildes

    Sie eine beliebige der Tasten COMPUTER Tasten für 1, VIDEO, LAN, HDMI 1/2, DisplayPort, HDBaseT, Eingangsanschlüsse SDI (Nur CP-WU8700). Drücken Sie die ASPECT-Taste an der Fernbedienung. Bei jedem Drücken der Taste schaltet der Projektor zwischen den Modi für das Seitenverhältnis um.

  • Seite 16: Ausschalten Des Geräts

    Ausschalten des Geräts Betätigen Sie die Taste STANDBY/ON Anzeige POWER am Projektor oder die Taste STANDBY Taste auf der Fernbedienung. Die Meldung STANDBY “Ausschalten?” wird ungefähr fünf Sekunden lang auf dem Bildschirm angezeigt. Betätigen Sie die Taste STANDBY/ON oder STANDBY noch einmal, wenn die Meldung eingeblendet wird.

  • Seite 17: Austausch Der Lampe

    Lampe und früher Austausch werden empfohlen. Zum Bereitstellen einer neuen Lampe wenden Sie sich an Ihren Fachhändler und geben Sie die Lampentypennummer an. Typennummer : DT01881 <CP-WU8700/CP-WX8750/CP-X8800> DT01871 <CP-WU8600/CP-WX8650> Schalten Sie den Projektor aus, und ziehen Sie den Netzstecker ab.
  • Seite 18 Austausch der Lampe (Fortsetzung) HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.

  • Seite 19: Reinigung Und Austausch Des Luftfilters

    Reinigung und Austausch des Luftfi lters Bitte prüfen und reinigen Sie den Luftfi lter regelmäßig. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfi lters auffordern, sollten Sie dieser Aufforderung so bald wie möglich nachkommen. Die Filtereinheit mit 2 Filterblättern befi ndet sich in der Filterabdeckung. Darüber hinaus ist ein zusätzlicher Luftfi lter an der Innenseite der Filterabdeckung angebracht.
  • Seite 20 Reinigung und Austausch des Luftfilters (Fortsetzung) Bringen Sie die Filterabdeckung wieder an. Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF.MENÜ zurück. (1) Drücken Sie die Taste MENU zur Anzeige eines Menüs. (2) Weisen Sie auf FILTER-TIMER mit der Taste ▲/▼, und drücken Sie dann die Taste ►...

  • Seite 21: Austausch Der Internen Uhr Batterie

    Finger vorsichtig in die Batterie, da diese ansonsten aus der Halterung herausspringen könnte. Tauschen Sie die Batterie gegen eine neue Batterie des Modells HITACHI MAXELL, Teilenummer CR2032 oder CR2032H aus. Schieben Sie die Batterie unter die Kunststoffklaue, und drücken Sie sie in die Halterung, bis sie mit einem Klicken einrastet.

  • Seite 22: Verwendung Der Cd-Anleitung

    Verwendung der CD-Anleitung Die anderen Anleitungen für dieses Produkt befinden sich auf der mitgelieferten CD-ROM mit dem Titel “User’s Manual (detailed)”. Vor der Verwendung der CD-ROM lesen Sie bitte Folgendes sorgfältig durch, um richtige Verwendung sicherzustellen. Systemvoraussetzungen Das Computersystem für diese CD muss folgende Voraussetzungen erfüllen: Windows Betriebssystem: Microsoft ®...

  • Seite 23: Technische Daten

    (1280 horizontal x 800 vertikal) CP-WU8600/CP-WU8700: 2,304,000 Bildpunkte (1920 horizontal x 1200 vertikal) CP-WU8600/CP-WX8650: 370W UHP Lampe CP-WU8700/CP-WX8750/CP-X8800: 430W UHP Lautsprecher 8W x2 CP-WU8600/CP-WX8650: Wechselstrom100V-120V: 5,2A, Wechselstrom220V-240V: 2,5A Stromversorgung /Nennstrom CP-WU8700/CP-WX8750/CP-X8800: Wechselstrom100V-120V: 5,9A, Wechselstrom220V-240V: 2,9A CP-WU8600/CP-WX8650: Wechselstrom100V-120V: 510W, Wechselstrom220V-240V: 500W...

  • Seite 24: Einzelheiten

    D-sub 15 pin mini jack x1 HDMI 1 ........... HDMI-Anschluss x1 HDMI 2 ........... HDMI-Anschluss x1 HDBaseT ............. RJ45-Buchse x1 SDI (Nur CP-WU8700) ........ BNC-Buchse x1 DisplayPort ........DisplayPort-Anschluss x1 MONITOR OUT ......D-sub 15 pin mini jack x1 VIDEO ............RCA-Buchse x1 Anschlüsse...

  • Seite 25: Fehlersuche - Garantie Und Kundendienst

    Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer. Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die...
