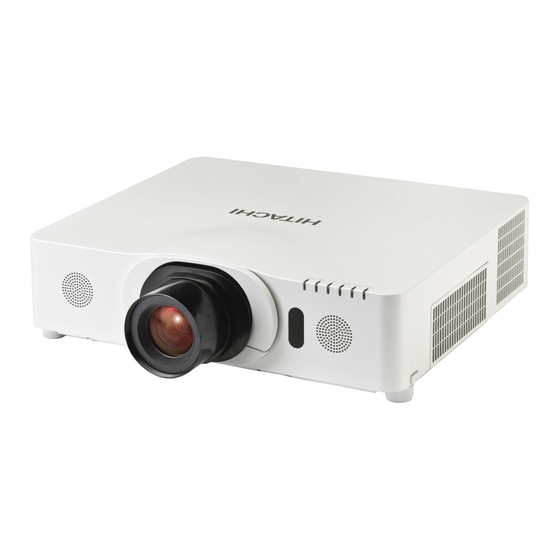

Projektor
CP-WU8451/CP-WU8461
Bedienungsanleitung (Kurzform)
Vielen Dank, dass Sie diesen Projektor erworben haben.
Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um
einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten.
WARNUNG
Bedienungsanleitungen für dieses Produkt gründlich durch. Verwahren Sie die
Handbücher nach dem Lesen an einem sicheren Platz.
dem Produkt.
HINWEIS
der Begriff „die Anleitungen" auf alle mit dem Produkt gelieferten Dokumente
und der Begriff „das Produkt" auf den Projektor sowie alle mit ihm gelieferten
Zubehörteile.
Inhalt
Einleitende Hinweise .......................... 2
Erläuterung der Kennwörter und
Richtlinien und Vorschriften ................ 3
Elektromagnetische Verträglichkeit ..................3
Entsorgung von Elektro- und
Elektronik-Altgeräten ..............4
Lieferumfang....................................... 4
Vorbereitung der Fernsteuerung......... 5
Anordnung .......................................... 6
Anschließen der Geräte...................... 7
Anbringen der Adapterabdeckung ...... 8
Stromversorgung anschließen............ 8
Einschalten des Geräts ...................... 9
................2
Ausrichten des Projektors
....................2
Einstellen der Objektivposition ......... 10
Anzeige des Bildes ........................... 11
Ausschalten des Geräts ................... 12
Austausch der Lampe....................... 13
Verwendung der CD-Anleitung ......... 17
Technische Daten ............................. 18
Fehlersuche -
Garantie und Kundendienst .... 20
über die einstellfüße .......... 10
... 15
1
Werbung
Inhaltsverzeichnis
Verwandte Anleitungen für Hitachi CP-WU8451
Inhaltszusammenfassung für Hitachi CP-WU8451
-
Seite 1: Inhaltsverzeichnis
Projektor CP-WU8451/CP-WU8461 Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie diesen Projektor erworben haben. Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten. WARNUNG Bedienungsanleitungen für dieses Produkt gründlich durch. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. -
Seite 2: Einleitende Hinweise
Einleitende Hinweise in den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Bedeutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen. WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können. VORSICHT Dieses Kennwort warnt vor Gefahren, die eine Verletzung oder einen Sachschaden zur Folge haben können. - Seite 3 Dies ist ein Produkt der Klasse A. Bei der Verwendung im häuslichen Bereich können Störungen des Radio- oder Fernsehempfangs auftreten. Beim Auftreten derartiger Störungen hat der Benutzer gegebenenfalls Abhilfemaßnahmen zu treffen. verursachen. Eine derartige Verwendung ist zu unterlassen, es sei denn, der zu verringern und eine Störung des Radio- und Fernsehempfangs zu vermeiden.
-
Seite 4: Richtlinien Und Vorschriften
Richtlinien und Vorschriften (Fortsetzung) Entsorgung von Elektro- und Elektronik-Altgeräten Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten oder Pb markiert sind, bedeutet dies, dass sie einen Schwermetallanteil von über 0,0005% Quecksilber, 0,002% Kadmium enthalten oder 0,004% Blei enthalten. - Seite 5 Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn. Legen Sie die beiden AA-Batterien (HITACHI MAXELL, Teilenummer LR6 oder R6P) entsprechend ihrer die Fernbedienung ein. Schieben Sie den Batteriefachdeckel in Pfeilrichtung zurück, bis er wieder einrastet.
-
Seite 6: Anordnung
Anordnung Siehe Tabelle T-1 am Ende dieser Bedienungsanleitung sowie die folgenden Angaben, um Bildschirmgröße und Projektionsabstand zu bestimmen. Die in der Ⓗ × Ⓥ Projektor- ⓐ : Projektionsabstand Oberseit (auf der Vorderseite der Pro- jektoreinheit) ⓑ, ⓒ Projektor-Unterseite WARNUNG Installieren Sie den Projektor an einem Standort, an dem Sie einfachen Zugang zu einer Steckdose haben. - Seite 7 Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist und legen Sie das dem Gerätesignal entsprechende erforderliche Zubehör wie Kabel bereit. Sollte das für den Abschluss benötigte Zubehör nicht zum Lieferumfang des Projektors gehören oder beschädigt worden sein, wenden Sie sich an Ihren Fachhändler.
- Seite 8 wählen Sie bitte den USB TYPE A-Anschluss, die am weitesten vom LAN-Anschluss entfernt liegt. Lösen Sie die Schraube (mit Dreiecksmarkierung), die sich unten links neben Vorsprung den USB TYPE A Führen Sie den Vorsprung der Abdeckung in den USB TYPE A-Anschlüssen ein. Richten Sie die Schraublöcher von Projektor und Abdeckung aneinander aus.
- Seite 9 Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Anzeige POWER Achten Sie darauf, dass die POWER- Anzeige konstant orange leuchtet. Taste ON Entfernen Sie dann die Objektivklappe. Betätigen Sie die Taste STANDBY/ON am Projektor oder die Taste ON auf der Fernbedienung.
- Seite 10 rechts/links geneigt ist, verwenden Sie die Nivellierfüße zur horizontalen Ausrichtung des Projektors. Projektors innerhalb von 9 Grad gehoben werden kann. Dieser Projektor hat 2 Nivellierfüße und 2 Nivelliertasten. Ein Nivellierfuß ist einstellbar, während der Nivellierknopf Zum Lösen eines an der gleichen Seite hochgedrückt wird. Nivellierfußes Halten Sie den Projektor, drücken Sie die ziehen Sie den...
-
Seite 11: Anzeige Des Bildes
Anzeige des Bildes Aktivieren Sie Ihre Signalquelle. Schalten Sie Tasten VOL + / - die Signalquelle ein, und lassen Sie sie Signale zum Projektor senden. Ein eingangssignal wählen Drücken Sie die INPUT- Taste am Projektor. Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss Taste INPUT um wie folgt. - Seite 12 Betätigen Sie die Taste STANDBY/ON Anzeige POWER am Projektor oder die Taste STANDBY Taste STANDBY “Ausschalten?” wird ungefähr fünf Sekunden lang auf dem Bildschirm angezeigt. Betätigen Sie die Taste STANDBY/ON oder STANDBY noch einmal, wenn die des Projektors erlischt und die POWER- Anzeige beginnt, orange zu blinken.
- Seite 13 Beachten Sie, dass jede Lampe eine andere Lebensdauer hat, und manche Lampen bereits kurz nach der Inbetriebnahme bersten oder durchbrennen können. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen. Zum Bereitstellen einer neuen Typennummer : DT01291 <CP-WU8451> DT01471 <CP-WU8461> Schalten Sie den Projektor aus, und ziehen Sie den Netzstecker ab.
-
Seite 14: Austausch Der Lampe
Austausch der Lampe (Fortsetzung) HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK WARNUNG Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben. - Seite 15 Aufforderung so bald wie möglich nachkommen. Sie das komplette Filter-Set aus. Besorgen Sie sich bei Ihrem Händler bei Bedarf ein neues Filter-Set mit der Typennummer : UX38242 Schalten Sie den Projektor ab und ziehen Sie das Netzleitung. Lassen Sie den Projektor ausreichend abkühlen.
- Seite 16 Bringen Sie die Filterabdeckung wieder an. Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion (1) Drücken Sie die Taste MENU ENTER / RESET). Ein Dialog erscheint. Rücksetzung der Filter-Zeit ausgeführt. WARNUNG Netzleitung nicht eingesteckt ist, und lassen Sie den Projektor ausreichend abkühlen.
-
Seite 17: Verwendung Der Cd-Anleitung
Verwendung der CD-Anleitung sicherzustellen. Windows ® ® ® ® ® 7 oder neuer ® ® 10.2 oder neuer CD-ROM/DVD-ROM-Laufwerk Software: ® Internet Explorer ® 6.0 oder neuer Adobe ® Acrobat ® Reader ® 8.0 oder neuer Wie Sie die CD verwenden Windows ®... - Seite 18 Punkt Einzelheiten Produktbezeichnung Flüssigkristallprojektor Flüssigkrist 2.304.000 Bildpunkte (1920 horizontal x 1200 vertikal) allfeld Lampe Lautsprecher Stromversorgung 100-120 V: 5,0 A, 220-240 V: 2,5 A /Nennstrom 100-120 V: 5,5 A, 220-240 V: 2,8 A Stromverbrauch 0 ~ 45 °C (Betrieb) wird, kann sich die Lebensdauer der optischen Komponenten Temperaturbereich durch Umgebungstemperaturen über ca.
-
Seite 19: Technische Daten
Technische Daten (Fortsetzung) Punkt Einzelheiten COMPUTER IN ......D-sub 15 pin mini jack x1 HDMI 1 ........... HDMI 2 ........... HDBaseT ............. MONITOR OUT ......D-sub 15 pin mini jack x1 COMPONENT (Y, Cb/Pb, Cr/Pr) ....RCA-Buchse x3 S-VIDEO ........VIDEO ............ - Seite 20 Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet. ® ® ® ® ® ® ® und Acrobat , Reader Incorporated. ® ® ® ® ® , Internet Explorer sind eingetragene jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. Projektorsoftware”. (auf der CD)
