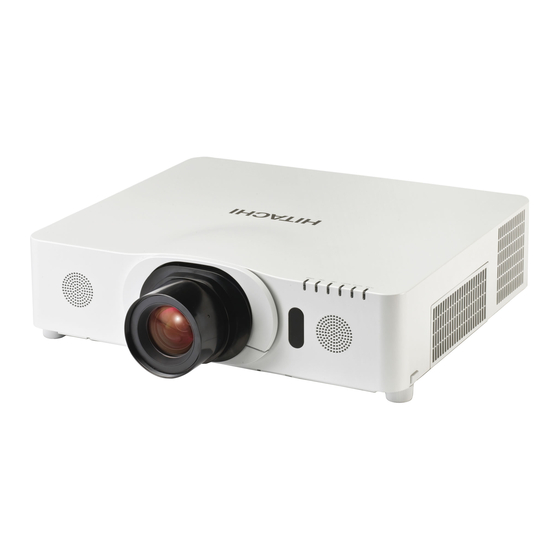

Hitachi CP-WU8451 Bedienungsanleitung
  1. Anleitungen
  2. Marken
  3. Hitachi Anleitungen
  4. Beamer
  5. CP-WU8451
  6. Bedienungsanleitung

Hitachi CP-WU8451 Bedienungsanleitung

Vorschau ausblenden Andere Handbücher für CP-WU8451:
Inhaltsverzeichnis

Werbung

Quicklinks

Projektor
CP-WU8451/CP-WU8461
Bedienungsanleitung (detailliert)
Benutzerhandbuch
Vielen Dank, dass Sie diesen Projektor erworben haben.
WARNUNG
zugehörigen Handbücher. Lesen Sie zuerst die Sicherheits-Richtlinien und
verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Über dieses Handbuch
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG
VORSICHT
ZUR BEACHTUNG Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung
HINWEIS
• Die Informationen in diesem Handbuch können ohne vorherige
Ankündigung geändert werden.
• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen
Zwecken. Sie können leicht vom eigentlichen Projektor abweichen.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder
dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
Anerkennung von Warenzeichen
• Mac
ist ein eingetragenes Warenzeichen der Apple Inc.
®
• Windows
, DirectDraw
®
Corporation in den USA und/oder anderen Ländern.
• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.
• HDMI
, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen
TM
bzw. eingetragene Warenzeichen von HDMI Licensing LLC.
• Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den
Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.
• Blu-ray Disc
und Blu-ray
TM
• DICOM
ist das eingetragenes Warenzeichen der National Electrical Manufacturers Association für ihre
®
Standards (Veröffentlichungen) zum Thema digitale Kommunikation von medizinischen Informationen.
• HDBaseT
und das HDBaseT-Logo sind Warenzeichen der HDBaseT Alliance.
TM
Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.
►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder sogar
Todesfolge führen kann.
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden führen kann.
verursachen können.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol
hingewiesen wird.
und Direct3D
®
sind eingetragene Warenzeichen der Blu-ray Disc Association.
TM
sind eingetragene Warenzeichen von Microsoft
®
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hitachi CP-WU8451

Inhaltszusammenfassung für Hitachi CP-WU8451

  • Seite 1 Projektor CP-WU8451/CP-WU8461 Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die Sicherheits-Richtlinien und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

  • Seite 2: Inhaltsverzeichnis

    Inhalt   Einleitung ....3 EINF. MENÜ ....45 Menü BILD ....47 Merkmale .

  • Seite 3: Einleitung

    Einleitung Einleitung Merkmale Der Projektor bietet vielseitige Einsatzmöglichkeiten durch die folgenden Merkmale.  Mit HDCR- und ACCENTUALIZER-Features, die auf Hitachis hauseigener Bildverarbeitungstechnik basieren und Bilder deutlicher darstellen.  Die HDMI -Anschlüsse können verschiedene /HDBaseT Bildquellengeräte mit digitaler Schnittstelle unterstützen, um ein klareres Bild auf dem Bildschirm zu erzielen.

  • Seite 4: Teilebezeichnungen

    Einleitung Teilebezeichnungen (1) Lampenabdeckung (113) Die Lampeneinheit ist im Inneren. (2) Lautsprecher (x2) (26, 60) (10) (3) Filterabdeckung (115) Der Luftfi lter und die Lüftungseinlassöffnung sind im Inneren. (4) Nivellierfüße (x2) (29) (5) Nivellierknöpfe (x2) (29) (15) (6) Fernbedienungssensoren (x2) (19, 75) (12) (7) Objektiv (8) Objektivdeckel...
  • Seite 5 Einleitung Teilebezeichnungen (Fortsetzung) Bedienfeld und Anzeigen (9) (10) (11) (12) (13) (14) (1) Taste STANDBY/ON (25) (2) Taste INPUT (27, 42) (3) Taste MENU (42) (4) Taste LENS SHIFT (30) (5) Taste ZOOM (30) (6) Tasten FOCUS - / + (30) (7) Taste SHADE (37) (8) Taste FUNCTION (23, 30) (9) Anzeige FILTER (124)

  • Seite 6: Cursortasten

    Einleitung Teilebezeichnungen (Fortsetzung) Fernbedienung (1) Taste STANDBY (25) (2) Taste ON (25) (3) Tasten ID - 1 / 2 / 3 / 4 (18) (11) (4) Taste COMPUTER 1 (27) (10) (12) (5) Taste COMPUTER 2 * (13) (15) (6) Taste COMPUTER 3 * (14) (7) Taste LAN (27) (16)

  • Seite 7: Einrichten

    Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Bei einer speziellen Installation, beispielsweise Deckenmontage, sind unter Umständen zur vorschriftsmäßigen Befestigung spezielle Zubehörteile (Technische Daten in der Bedienungsanleitung (Kurzform)) und Arbeiten nötig. Lassen Sie sich vor der Installation von Ihrem Fachhändler beraten. Anordnung Beachten Sie die Tabelle T-1 auf der Rückseite der Bedienungsanleitung (Kurzform) sowie die folgenden Angaben, um die Bildschirmgröße und den...
  • Seite 8 Einrichten Anordnung (Fortsetzung) WARNUNG ►Installieren Sie den Projektor an einem Standort, an dem Sie einfachen Zugang zu einer Steckdose haben. Sollte ein ungewöhnliches Betriebsverhalten oder Problem auftreten, ziehen Sie sofort den Netzstecker. Anderenfalls besteht das Risiko eines Feuers oder elektrischen Schlags. ►Setzen Sie den Projektor nur in stabilen Umgebungen ein.

  • Seite 9: Zur Beachtung

    Einrichten Anordnung (Fortsetzung) VORSICHT ►Stellen Sie den Projektor an einem kühlen Ort auf und achten Sie auf ausreichende Lüftung. Liegt eine Fehlfunktion vor oder ist die Temperatur im Inneren des Projektors zu hoch, schaltet sich der Projektor automatisch aus. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen.

  • Seite 10: Anschließen Der Geräte

    Einrichten Anschließen der Geräte Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist und legen Sie das dem Gerätesignal entsprechende erforderliche Zubehör wie Kabel bereit.
  • Seite 11 Einrichten Anschließen der Geräte (Fortsetzung) (27) (60) (27) Computer (27, 109) (27) HINWEIS • Vergewissern Sie sich vor dem Anschluss des Projektors an einen Computer in der Bedienungsanleitung des Computers, dass der an den Projektor ausgegebene Signalpegel sowie die Synchronisierungsmethoden und Bildschirmaufl...
  • Seite 12 Einrichten Anschließen der Geräte (Fortsetzung) (81) (20) Computer Externes Gerät Zugangspunkt (81) Wireless Adapter (optional) (81) USB- Speichergerät (99) WARNUNG ►Der USB Wireless Adapter kann heiß werden, weshalb Sie zur Vermeidung möglicher Verbrennungen die Netzleitung des Projektors ziehen und dann 10 Minuten warten sollten, bevor Sie den Adapter berühren. ►Bei Verwendung des USB Wireless Adapters müssen Sie den Adapter an den weiter vom LAN-Anschluss entfernten USB TYPE A-Anschluss anschließen und die mitgelieferte Adapterabdeckung verwenden (16).

  • Seite 13: Über Die Hdbaset Tm

    • Informationen über Geräte anderer Hersteller, die HDBaseT unterstützen und auf Kompatibilität mit diesem Projektor geprüft wurden, fi nden Sie unter der nachstehenden URL. http://www.hitachi.co.jp/proj/ Die Auswahl des LAN- oder HDBaseT-Eingangsanschlusses als Ethernet- Signaleingang ist über das Menü möglich. • Verwenden Sie LAN-Kabel mit maximal 100 m Länge. Bei längeren Kabeln verschlechtert sich die Bild- und Tonqualität, und es können Störungen in der...
  • Seite 14 Einrichten HINWEIS • Die HDMI-Anschlüsse dieses Modells sind kompatibel mit HDCP (Highbandwidth Digital Content Protection) und können daher das Videosignal von mit HDCP kompatiblen DVD-Playern usw. anzeigen. - Der HDMI-Anschlüsse unterstützt die folgenden Signale: Videosignal : 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60 Audiosignal : Format Lineare PCM Abtasthäufigkeit 48 kHz / 44,1 kHz / 32 kHz...

  • Seite 15: Befestigen Der Kabel

    Einrichten Anschließen der Geräte (Fortsetzung) Lautsprecher (59) Monitor (mit einem Verstärker) Ein anderer Projektor (Kabelgebundenen) Fernbedienung HINWEIS • Für die Nutzung einer kabelgebundenen Fernbedienung schließen Sie die kabelgebundene Fernbedienung an den REMOTE CONTROL IN- Anschluss an. Sie können an den REMOTE CONROL OUT-Anschluss auch einen anderen Projektor anschließen und ihn mit der kabelgebundenen Fernbedienung steuern.

  • Seite 16: Anbringen Der Adapterabdeckung

    Einrichten Anbringen der Adapterabdeckung Vorsprung Bei Verwendung des USB Wireless Adapters müssen Sie den Adapter an den weiter vom LAN-Anschluss entfernten USB TYPE A-Anschluss anschließen und die mitgelieferte Adapterabdeckung verwenden. Lösen Sie die Schraube (mit Dreiecksmarkierung), die sich unten links neben den USB TYPE A Anschlüssen befi...

  • Seite 17: Stromversorgung Anschließen

    Einrichten Stromversorgung anschließen Schließen Sie die Netzleitung an den AC (Netzanschluss) des Projektors an. Netzleitung Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die POWER-Anzeige konstant orangefarben auf. Bitte denken Sie daran, dass bei aktivierter DIREKTSTROM AN-Funktion (70), der Anschluss der Stromversorgung zum Einschalten des Projektors führt.

  • Seite 18: Fernbedienung

    Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn. Legen Sie die beiden AA-Batterien (HITACHI MAXELL, Teilenummer LR6 oder R6P) entsprechend ihrer Plus- und Minuspole wie angezeigt in die Fernbedienung ein. Schieben Sie den Batteriefachdeckel in Pfeilrichtung zurück, bis er wieder einrastet.

  • Seite 19: Über Das Fernbedienungssignal

    Fernbedienung Ändern der Frequenz des Fernbedienungssignals Die als Zubehör gelieferte Fernbedienung hat zwei Signalfrequenzmodi Modus 1:NORMAL und Modus 2:HOCH. Wenn die Fernbedienung nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. Zum Einstellen des Modus halten Sie gleichzeitig die beiden nachstehend aufgeführten Tasten ca.

  • Seite 20: Fernbedienung

    Fernbedienung Verwendung als einfache PC-Maus und Tastatur Die mitgelieferte Fernbedienung fungiert als Maus und Tastatur des Computers, wenn der USB TYPE B-Anschluss des Projektors mit dem USB TYPE A-Anschluss des Computers verbunden ist und MAUS als USB TYPE B-Option im Menü OPT. ausgewählt ist (71). (1) Taste BILD AUF: Drücken Sie die Taste PAGE UP auf USB TYPE B der Fernbedienung.

  • Seite 21: Status-Monitor

    Status-Monitor Status-Monitor Status-Monitor Der Status-Monitor ist das zusätzliche LCD an der Rückwand. Der Status-Monitor zeigt den gegenwärtigen Zustand des Projektors an, einschließlich Fehlern, Setup- Informationen und Fehlerverlauf. Anzeigen des Projektorzustands Wenn keine Tasten bedient wurden, gibt der Status-Monitor je nach Zustand des Projektors die nachstehenden Anzeigen.
  • Seite 22 Status-Monitor Anzeigen des Projektorzustands (Fortsetzung) : Zeigt die Versorgungsspannung und die Umgebungstemperatur in Grad Celsius an, während die Lampe leuchtet. 3. Zeile HINWEIS • Während der Projektor im Normalzustand nach einem Eingangssignal sucht oder der USB TYPE A-Anschluss gewählt ist, wird nichts auf der 2. Zeile des Monitors angezeigt.

  • Seite 23: Anzeigen Des Protokolls

    Status-Monitor Anzeigen des Protokolls Informationen zum aktuellen Setup und zum Fehlerverlauf können per Tastenbedienung am Status-Monitor angezeigt werden. HINWEIS • Während der Aufwärmphase spricht der Projektor nicht auf Tastenbetätigungen an. • Wenn der USB TYPE A-Anschluss gewählt ist, verwenden Sie zum Anzeigen des Protokolls die Tasten am Bedienfeld.
  • Seite 24 Status-Monitor Anzeigen des Protokolls (Fortsetzung) HINWEIS • Der Status-Monitor und seine Hintergrundbeleuchtung kehren wieder zum anfänglichen Zustand zurück, der vor Drücken der Taste FUNCTION oder ENTER vorlag, wenn eine andere Taste als die Cursortasten gedrückt oder 30 Sekunden lang keine Taste betätigt wird. •...

  • Seite 25: Gerät Ein/Aus

    Gerät ein/aus Gerät ein/aus POWER-Anzeige Einschalten des Geräts Taste STANDBY Taste ON Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER-Anzeige konstant orange leuchtet (121). Entfernen Sie dann die Objektivklappe. Betätigen Sie die Taste STANDBY/ON am Projektor oder die Taste ON auf der Taste STANDBY/ON...

  • Seite 26: Betrieb

    Betrieb Betrieb Einstellen der Lautstärke Verwenden Sie die VOL + / - -Taste zur Einstellung der Lautstärke. VOL + / - Ein Dialog erscheint im Bild, um bei der Einstellung -Tasten der Lautstärke zu helfen. Auch wenn Sie nichts tun, wird der Dialog nach einigen Sekunden automatisch geschlossen.

  • Seite 27: Ein Eingangssignal Wählen

    Betrieb Ein Eingangssignal wählen Drücken Sie die INPUT-Taste am Projektor. Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss vom aktuellen Anschluss um wie folgt. COMPUTER IN  LAN  USB TYPE A INPUT-Taste VIDEO USB TYPE B S-VIDEO HDMI 1 COMPONENT ...

  • Seite 28: Betrieb

    Betrieb Wahl eines Seitenverhältnisses Drücken Sie die ASPECT-Taste an der Fernbedienung. Bei jedem Drücken der Taste schaltet der Projektor zwischen den Modi für das Seitenverhältnis um. ASPECT  Bei einem Computersignal -Taste NORMAL  4:3  16:9  16:10  SYSTEMEIGEN ...

  • Seite 29: Ausrichten Des Projektors Über Die Einstellfüße

    Betrieb Ausrichten des Projektors über die Einstellfüße Wenn der Aufstellungsort des Projektors leicht nach rechts/links geneigt ist, verwenden Sie die Nivellierfüße zur horizontalen Ausrichtung des Projektors. Mit den Nivellierfüßen kann der Projektor auch geneigt werden, um in einem geeigneten Winkel auf die Projektionsfläche zu projizieren, wobei die Vorderseite des Projektors innerhalb von 9 Grad gehoben werden kann.

  • Seite 30: Einstellen Des Objektivs

    Betrieb Einstellen des Objektivs LENS SHIFT-Taste Einstellen von Zoom und Fokus ZOOM + / --Tasten Das ZOOM- oder FOKUS-Dialogfenster wird eingeblendet, sobald Sie eine der Tasten ZOOM, ZOOM -, ZOOM +, FOCUS + und FOCUS - betätigen. Betätigen Sie die Tasten ZOOM+ / - auf der Fernbedienung FOCUS + / --Tasten oder die Taste ZOOM und die Cursortasten ◄/►...

  • Seite 31: Objektivspeicher Löschen

    Betrieb Einstellen des Objektivs (Fortsetzung) Objektivspeicher Dieser Projektor bietet Speicher für Objektiveinstellungen (OBJ.VERSCH. und OBJEKTIVTYP). Es können bis zu 3 Einstellungendatensets gespeichert werden. Um auf die Objektivspeicherfunktion zuzugreifen, drück- en Sie die Taste POSITION oder FUNCTION, während FUNCTION das Dialogfenster für OBJ.VERSCH. eingeblendet wird. -Taste Der Dialog OBJEKTIVSPEICHER erscheint nun.

  • Seite 32: Automatische Einstellung Anwenden

    Betrieb Automatische Einstellung anwenden Drücken Sie die AUTO-Taste an der Fernbedienung. Diese Taste hat folgende Funktion.  Bei einem Computersignal AUTO -Taste Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt. Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist.

  • Seite 33: Korrektur Von Verzerrungen

    Betrieb Korrektur von Verzerrungen Um die Verzerrung des projektierten Bilds zu korrigieren, stehen Ihnen drei Optionen zu Auswahl: AUTO, MANUELL und PERF. ANPASSG. Drücken Sie zuerst die Taste KEYSTONE, um das KEYSTONE-Menü anzuzeigen. Wählen Sie mithilfe der Tasten ▲/▼ einen Menüpunkt aus. KEYSTONE AUTO: Zur automatischen vertikalen Korrektur der -Taste...
  • Seite 34 Betrieb Korrektur von Verzerrungen (Fortsetzung)  MANUELL: Haben Sie MANUELL ausgewählt, drücken Sie die Taste ► oder ENTER, um das Dialogfenster KEYSTONE_MANUELL aufzurufen. Wählen Sie mithilfe der Tasten ▲/▼ die verti- kale oder horizontale Trapezverzerrung aus UMit den Tasten ◄/► können Sie die Trapezverzerrung anpassen. HINWEIS •...
  • Seite 35 Betrieb Korrektur von Verzerrungen (Fortsetzung) Passen Sie die Auswahl wie nachfolgend beschrieben an. ● Um eine Ecke anzupassen, nutzen Sie die Tasten ▲/▼/◄/► zur Einstellung der Eckposition. ● Um eine weitere Ecke anzupassen, drücken Sie die Taste ENTER oder INPUT und folgen dem Ablauf ab Schritt 2. Dieser Projektor verfügt über eine Speicherfunktion für PERF.

  • Seite 36: Verwenden Der Vergrößerungsfunktion

    Betrieb Verwenden der Vergrößerungsfunktion Drücken Sie die Taste MAGNIFY ON an der Tasten Fernbedienung. Das Bild wird vergrößert, und der MAGNIFY Dialog VERGRÖßERN erscheint im Bild. Bei der ON / OFF ersten Betätigung der Taste MAGNIFY ON nach dem Einschalten des Projektors wird das Bild auf das 1,5-fache gezoomt.

  • Seite 37: Kurzzeitiges Einfrieren Des Bildschirms

    Betrieb Kurzzeitiges Einfrieren des Bildschirms Drücken Sie die FREEZE-Taste an der Fernbedienung. Die "EINFRIEREN"-Anzeige erscheint auf der FREEZE Projektionsfläche (obwohl die Anzeige nicht erscheint, -Taste wenn AUS für die Option MELDUNG im Menü BILDSCHIRM gewählt ist (64), und der Projektor schaltet auf EINFRIEREN-Modus, in dem das Bild eingefroren wird.

  • Seite 38: Pbyp (Bild Für Bild) / Pinp (Bild In Bild)

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) PbyP / PinP ist eine Funktion zur Anzeige zwei verschiedener Bildsignale auf einem Bildschirm, der in einen Haupt- und Nebenbereich für die beiden Signale getrennt ist. Hauptbereich Hauptbereich Nebenbereich  ...

  • Seite 39: Einstellinformation

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) (Fortsetzung)  Einstellinformation Die Einstellinformation wird mehrere Sekunden lang angezeigt, wenn die PbyP / PinP-Funktion gestartet wird. Zeigt die Eingangsinformation für jeden Bereich. Es werden außerdem ein gelber Rahmen um den Hauptbereich und eine den Audioausgang kennzeichnende Audiomarkierung angezeigt.

  • Seite 40: Ändern Des Bildeingabesignals

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) (Fortsetzung)  Ändern des Bildeingabesignals Drücken Sie zum Auswählen eines Eingangsanschlusses eine beliebige Taste an der Fernbedienung oder die Taste INPUT am Bedienfeld. Ein Dialogfeld zum Auswählen des Eingangssignals für den Hauptbereich wird angezeigt. Wählen Sie ein Signal mit den Tasten ▲/▼.

  • Seite 41: Ändern Der Größe Des Hauptbereichs Im Pbyp-Modus

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) (Fortsetzung)  Funktion PbyP / PinP TAUSCH Drücken Sie MY BUTTON, die PbyP / PinP TAUSCH (72) zugewiesen ist. Die Positionen beider Bereich wird ohne jede Änderung der Einstellungen umgeschaltet. Nebenbereich Hauptbereich Hauptbereich Nebenbereich...

  • Seite 42: Verwendung Der Menüfunktion

    Betrieb Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT. und EINF. MENÜ. Das EINF. MENÜ besteht aus häufi g verwendeten Funktionen. Die weiteren Menüs werden nach Zweck kategorisiert und sind über das FORTGESCHRITT zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient.

  • Seite 43: Kommandowörter Im Osd-Menü

    Betrieb Verwendung der Menüfunktion (Fortsetzung) Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursortaste ◄ oder die ENTER-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen. HINWEIS •...

  • Seite 44: In Den Einzelnen Menüs Enthaltene Elemente

    Betrieb Verwendung der Menüfunktion (Fortsetzung) In den einzelnen Menüs enthaltene Elemente Die Menüs enthalten die folgenden Elemente: Menü Elemente BILDFORMAT, AUTO KEYSTONE, KEYSTONE, KEYSTONE, PERF. ANPASSG., BILD-MODUS, EINF. MENÜ (45) ÖKO-MODUS, INSTALLAT., RÜCKST, FILTER-TIMER, SPRACHE, FORTGESCHRITT, VERLASSEN HELLIGKEIT, KONTRAST, GAMMA, FARB-TEMP., FARBE, BILD (47) F-TON, SCHÄRFE, HDCR, ACCENTUALIZER, AKTI.

  • Seite 45: Einf. Menü

    EINF. MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/► wird der Modus für das Seitenverhältnis aus-/eingeschaltet. BILDFORMAT Siehe Option BILDFORMAT im Menü...
  • Seite 46 EINF. MENÜ Element Beschreibung GAMMA FARB-TEMP. NORMAL 1 VORGABE 1 HOCH CINEMA 2 VORGABE 3 NIEDRIG DYNAMISCH 3 VORGABE 1 HOCH PRO.F.(SCHW) 4 VORGABE 4 HOCH-HELL-1 PRO.F.(GRN) 4 VORGABE 5 HOCH-HELL-2 WEISS PRO.F. 5 VORGABE 2 MITTEL TAGSÜBER 6 VORGABE 6 HOCH-HELL-3 DICOM SIM.

  • Seite 47: Menü Bild

    Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Passen Sie die Helligkeit mit den ◄/►-Tasten an.
  • Seite 48 Menü BILD Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten ▲/▼. 1 HOCH 1 INDIVIDU. 2 MITTEL 2 INDIVIDU. 3 NIEDRIG 3 INDIVIDU. 4 HOCH-HELL-1 6 INDIVIDU. 6 HOCH-HELL-3 5 INDIVIDU. 5 HOCH-HELL-2 4 INDIVIDU. Zum Einstellen von INDIVIDU. Durch Wählen eines Modus, dessen Namen INDIVIDU.
  • Seite 49 Menü BILD Element Beschreibung Passen Sie die Schärfe mit den ◄/► -Tasten an. Schwach  Stark SCHÄRFE • Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz flackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion. Eine Funktion für die deutliche Darstellung von Bildern in hellen Räumen.

  • Seite 50: Menü Abbildung

    Menü ABBILDUNG Menü ABBILDUNG Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼...
  • Seite 51 Menü ABBILDUNG Element Beschreibung Passen Sie das Bildgrößenverhältnis mit den ◄/► -Tasten an. Klein (vergrößert das Bild)  Groß (verkleinert das Bild) • Diese Menüoption ist nur für ein Videosignal oder S-Video-Signal, Component-Videosignal verfügbar. • Bei HDMI - und HDBaseT -Signalen kann dieser Punkt gewählt OVER SCAN werden, wenn entweder (1) oder (2) zutrifft.
  • Seite 52 Menü ABBILDUNG Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ◄/► -Tasten an. Rechts  Links H-PHASE • Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. Diese Funktion ist für LAN, USB TYPE A / B, HDMI 1 / 2 oder HDBaseT nicht verfügbar. Passen Sie die horizontale Größe mit den ◄/►...

  • Seite 53: Menü Eingb

    Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Wählen Sie einen Progress-Modus mit den Tasten ▲/▼.
  • Seite 54 Menü EINGB Element Beschreibung Stellen Sie das Videoformat für den S-VIDEO-Anschluss und den VIDEO-Anschluss ein. (1) Wählen Sie den Eingangsanschluss mit den Tasten ▲/▼. (2) Mit den Tasten ◄/► wird zwischen den Modi für das Videoformat umgeschaltet. AUTO  NTSC  PAL  SECAM VIDEOFORMAT N-PAL ...

  • Seite 55: Computereingang

    Menü EINGB Element Beschreibung Der Computer-Eingangssignaltyp für den COMPUTER IN- Anschluss kann eingerichtet werden. (1) Wählen Sie den COMPUTER IN-Anschluss, den Sie einstellen wollen, mit den ▲/▼ Tasten. (2) Wählen Sie den Computer- Eingangssignaltyp mit den Tasten ◄/►. COMPUTER- AUTO  SYNC. AUF G AUS EINGANG •...

  • Seite 56: Auflösung

    Menü EINGB Element Beschreibung Die Auflösung für das COMPUTER IN-Eingangssignal kann an diesem Projektor eingerichtet werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt.

  • Seite 57: Menü Setup

    Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Durch Wählen dieser Option wird die automatische automatische...

  • Seite 58: Auto-Öko- Modus

    Menü SETUP Element Beschreibung Mit den Tasten ◄/► wird die horizontale Trapezverzerrung korrigiert. Rechten Teil der Abbildung verkleinern  Linken Teil der Abbildung verkleinern • Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.
  • Seite 59 Menü SETUP Element Beschreibung Durch Verwendung der ▲/▼-Tasten wird der Standby-Modus zwischen NORMAL und STROMSPAREN umgeschaltet. NORMAL  STROMSPAREN Wenn STROMSPAREN gewählt ist, wird die Leistungsaufnahme im Standby-Betrieb gesenkt, und es gelten bestimmte Funktionseinschränkungen wie hier aufgeführt: • Wenn STROMSPAREN gewählt ist, ist die Kommunikationssteuerung über RS-232C deaktiviert, außer zum Einschalten des Projektors, und auch die Netzwerk-Funktion kann nicht verwendet werden, während er im Standby-Modus ist.

  • Seite 60: Menü Audio

    Menü AUDIO Menü AUDIO Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ◄/►...

  • Seite 61: Menü Bildschirm

    Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼◄/►...
  • Seite 62 Menü BILDSCHIRM Element Beschreibung Wählen Sie den Modus für den AUTOM. BLANK Bildschirm mit den ▲/▼ -Tasten. BLAU  WEISS  SCHWARZ • Um das Einbrennen des Bildes zu vermeiden, schaltet der AUTOM. BLANK Bildschirm unter folgenden Bedingungen nach einigen Minuten durch AUTOM.
  • Seite 63 Menü BILDSCHIRM Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. (1) Wenn Sie diese Option wählen, wird ein Dialog namens "Mein Bild"...
  • Seite 64 Menü BILDSCHIRM Element Beschreibung Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet. EIN  AUS Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt werden. Verwenden Sie diese Funktion zum Schutz des Mein Bild Sperre aktuellen Bildes. •...

  • Seite 65: Quellen Name

    Menü BILDSCHIRM Element Beschreibung Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden. (1) Verwenden Sie die Tasten ▲/▼ im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste ► oder ENTER. Der QUELLEN NAME wird angezeigt. (2) Verwenden Sie die Tasten ▲/▼...
  • Seite 66 Menü BILDSCHIRM Element Beschreibung (6) Der aktuelle Name wird in der ersten Zeile angezeigt. Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder INPUT-Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen, drücken Sie die RESET-Taste oder drücken Sie ◄...
  • Seite 67 Menü BILDSCHIRM Element Beschreibung Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen.
  • Seite 68 Menü BILDSCHIRM Element Beschreibung Mit den Tasten ▲/▼ auf der Fernbedienung kann die Position des PinP POSITION Nebenbereichs im PinP-Modus eingestellt werden (41).

  • Seite 69: Menü Opt

    Menü OPT. Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen, mit Ausnahme von LAMPENZEIT und FILTER-TIMER.

  • Seite 70: Verschl-Timer

    Menü OPT. Element Beschreibung Mit den Tasten ▲/▼ wird die Funktion DIREKTSTROM AN aus-/ eingeschaltet. EIN  AUS Wenn diese Funktion eingeschaltet ist, wird die Lampe im Projektor automatisch nur ohne das übliche Verfahren eingeschaltet (25), wenn der Projektor wieder mit Strom versorgt wird, nachdem die DIREKTSTROM Stromversorgung bei leuchtender Lampe unterbrochen wurde.
  • Seite 71 Menü OPT. Element Beschreibung Mit den Tasten ▲/▼ wird die Funktion des USB TYPE B-Anschlusses ausgewählt. Um diese Funktion verwenden zu können, muss der USB TYPE B-Anschluss des Projektors mit dem USB TYPE A-Anschluss eines Computers verbunden werden. MAUS  USB-DISPLAY MAUS: Die mitgelieferte Fernbedienung fungiert als Maus und Tastatur des Computers.
  • Seite 72 Menü OPT. Element Beschreibung Mit dieser Option kann den Tasten MY BUTTON 1 bis 4 auf der Fernbedienung eine der folgenden Funktionen zugewiesen werden (6). (1) Wählen Sie mit den Tasten ▲/▼ im Menü MEINE TASTE eine Taste (MEINE TASTE-1 bis 4) und drücken Sie die Taste ► oder ENTER, um den Einstellungsdialog MEINE TASTE aufzurufen.

  • Seite 73: Meine Taste

    Menü OPT. Element Beschreibung ACCENTUALIZER: Zum Ein-/Ausschalten des ACCENTUALIZER- Dialogs (49). HDCR: Zum Ein-/Ausschalten des HDCR-Dialogs (49). MEINE TASTE STATUS-MONITOR: Zum Ein-/Ausschalten der (Fortsetzung) Hintergrundbeleuchtung des Status-Monitors (23). Diese Funktion arbeitet im Standby-Modus des Projektors nicht, wenn bei STANDBY-MOD. die Option STROMSPAREN gewählt ist. Nach der Auswahl dieser Option wird das SERVICE-Menü...

  • Seite 74: Filtermeldung

    Menü OPT. Element Beschreibung FILTERMELDUNG Verwenden Sie die Tasten ▲/▼ zur Einstellung eines Timer- Intervalls für die Filterwechselmeldung. 1000h  2000h  5000h  10000h  15000h  20000h  AUS Nach der Wahl einer beliebigen Option außer AUS erscheint die Meldung "WARNUNG ***STD SEIT LETZTER ..", nachdem der Timer die im Menü...

  • Seite 75: Bedienfeld  Fernbedienung

    Menü OPT. Element Beschreibung TASTENSPERRE (1) Nutzen Sie die Tasten ▲/▼, um die Bediensteuerung auszuwählen. BEDIENFELD  FERNBEDIENUNG (2) Nutzen Sie die Tasten ◄/► für die Auswahl von EIN oder AUS. EIN  AUS Durch die Auswahl von EIN im Schritt 2 werden, mit Ausnahme von STANDBY, ON und STANDBY/ON, die Tasten der im Schritt 1 gewählten Bediensteuerung gesperrt.
  • Seite 76 Menü OPT. Element Beschreibung Bei Auswahl dieser Option wird das Menü KOMMUNIKATION angezeigt. In diesem Menü können Sie die seriellen Kommunikationseinstellungen des Projektors über den CONTROL-Anschluss einstellen. • Wählen Sie eine Menüoption mit den Cursortasten SERVICE KOMMUNIKATION ▲/▼. Danach können Sie mit der Taste ► das (Fortsetzung) Untermenü...

  • Seite 77: Netzbrücke

    Menü OPT. Element Beschreibung KOMMUNIKATIONSTYP Wählen Sie den Kommunikationstyp für die Übertragung über den CONTROL-Anschluss. NETZBRÜCKE (DRAHTLOS)  NETZBRÜCKE (VERDRAHTET)  NETZBRÜCKE: Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer SERVICE KOMMUNIKATION aus über diesen Projektor gesteuert werden soll. (Fortsetzung) Wählen Sie DRAHTLOS oder VERDRAHTET als Netzwerkverbindungsmodus aus.

  • Seite 78: Serielle Einstellungen

    Menü OPT. Element Beschreibung SERIELLE EINSTELLUNGEN Wählen Sie die Bedingungen für serielle Kommunikation für den CONTROL-Anschluss. BAUDRATE 4800bps  9600bps  19200bps  38400bps PARITÄT KEINE  UNGERADE  GERADE • Die BAUDRATE ist fest auf 19200 bps und PARITÄT fest auf KEINE eingestellt, wenn der KOMMUNIKATIONSTYP auf AUS gestellt ist (76, 77).

  • Seite 79: Netzbrücke Als Kommunikationstyp Und Halb-Dupulex Als Übertragungsmethode

    Menü OPT. Element Beschreibung ANTWORTGRENZZEITE Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL-Anschluss kommuniziert wird, eingeräumt werden soll. AUS  1s  2s  3s AUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist.
  • Seite 80 Menü OPT. Element Beschreibung IINFORMAT. Durch die Wahl dieser Option wird ein Dialog mit dem Titel "EINGB_ INFORMAT." aufgerufen. Er zeigt die Information über den aktuellen Eingang. • Die Meldung "FRAME LOCK" gibt an, dass die Bildsperre- Funktion aktiviert ist. •...

  • Seite 81: Menü Netzwerk

    Menü NETZWERK Menü NETZWERK Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ am Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste ►...
  • Seite 82 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten ▲/▼, um DHCP ein/aus zu schalten. EIN  AUS Wählen Sie AUS, wenn DHCP nicht im Netzwerk aktiviert DHCP ist. Drücken Sie zum Speichern der Einstellung die Taste ►. (Dynamic • Nach dem Umschalten der DHCP-Einstellung auf EIN, Host Configuration dauert es eine Weile, bis eine IP-Adresse vom DHCP-...
  • Seite 83 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten ▲/▼/◄/► zur Eingabe des Jahres (letzte zwei Stellen), Monats, Datums, der Stunde und der Minute. • Wenn Sie diesen Menüpunkt auswählen, wird der gleiche Menüpunkt im Menü EINRICHTUNG MIT KABEL mit derselben Einstellung überschrieben (87). •...
  • Seite 84 Menü NETZWERK Element Beschreibung Wählen Sie mit den Tasten ▲/▼ die Option SSID, um das SSID- Menü anzuzeigen. #1 VORGABE  #2 VORGABE  #3 VORGABE #5 INDIVIDU.  #4 VORGABE Wählen Sie eine Option von VORGABE (#1 ~ #4) aus und betätigen Sie ►...

  • Seite 85: Ip-Adresse, Subnet-Maske Und Vorgabe-Gateway

    Menü NETZWERK Element Beschreibung Über diesen Menüpunkt wird das Dialogfenster DATEN DRAHTLOSVERBINDUNG zur Prüfung der Einstellungen für die wireless LAN Verbindung aufgerufen. Nutzen Sie die Tasten ▲/▼, um die Seite zu wechseln. Auf der ersten Seite werden die Einstellungen für die wireless LAN Verbindung angezeigt.
  • Seite 86 Menü NETZWERK Element Beschreibung Über diesen Menüpunkt wird das Menü EINRICHTUNG MIT KABEL für die kabelabhängige LAN Verbindung aufgerufen. Wählen Sie eine Option mit den Tasten ▲/▼, und drücken Sie die Taste ► oder ENTER an der Fernbedienung, um die Einstellung vorzunehmen.
  • Seite 87 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten ▲/▼ zur Eingabe von ZEITUNTERSCHIED. Stellen Sie den gleichen ZEITUNTERSCHIED ein, wie auf Ihrem Computer eingestellt. Wenn Zweifel bestehen, fragen Sie Ihren IT-Manager. Verwenden Sie die Taste ► zur Rückkehr zum Menü ZEITUNTERSCHIED nach der Einstellung von ZEITUNTERSCHIED.

  • Seite 88: Projektor Name

    Menü NETZWERK Element Beschreibung (1) Verwenden Sie die Tasten ▲/▼ im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste ►. Der Dialog PROJEKTOR NAME wird angezeigt. (2) Der aktuell für PROJEKTOR NAME eingegebene Text wird in den ersten drei Zeilen angezeigt.
  • Seite 89 Beschreibung Durch Wahl dieser Option wird das MEIN BILD-Menü aufgerufen. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Es kann von der Hitachi-Website heruntergeladen werden. (http://www.hitachi-america.us/projectors oder http://www. hitachidigitalmedia.com) Wählen Sie mit den Tasten ▲/▼ ein MEIN BILD Standbild (4.Die Funktion Mein Bild im Netzwerkbetrieb) und drücken...
  • Seite 90 Anwendung “LiveViewer”. Die entsprechende Installationsdatei finden Sie auf der beiliegenden Anwendungs-CD. Sie können die aktuellste Version und relevante Informationen auch von der Hitachi Website (http://www.hitachi-america.us/projectors oder http://www.hitachidigitalmedia.com) herunterladen. Einzelheiten zur Netzwerkpräsentation und eine Installationsanleitung für den “LiveViewer” finden Sie in der “LiveViewer” Bedienungsanleitung.
  • Seite 91 Menü NETZWERK Element Beschreibung • Um vom Einzel-PC-Modus zum Multi-PC-Modus zu wechseln, drücken Sie die Taste ►, um OK im Dialog auszuwählen und anschließend die ENTER- oder INPUT-Taste. Der Display- Modus wird geändert. • Einzelheiten zum Umschalten des Anzeigemodus Ihres Computers in den Multi-PC-Modus finden Sie in MULTI-PC- der Bedienungsanleitung von “LiveViewer”.

  • Seite 92: Menü Sicherheit

    2. Geben Sie das registrierte Passwort mit den Tasten ▲/▼/◄/► ein. Die Werksvoreinstellung für das Passwort lautet wie folgt. CP-WU8451/CP-WU8461: 4005 Dieses Passwort kann geändert werden (unten). Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN und drücken Sie die Taste ►, um das Menü...
  • Seite 93 Menü SICHERHEIT Element Beschreibung Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern. 1 Funktion Mein Bild PASSWORT einschalten 1-1 Verwenden Sie die Tasten ▲/▼...
  • Seite 94 Menü SICHERHEIT Element Beschreibung Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde. 1 PIN SPERRE einschalten 1-1 Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option PIN SPERRE und drücken Sie dann die Taste ►...
  • Seite 95 Menü SICHERHEIT Element Beschreibung Wenn für diese Funktion EIN eingestellt ist und der vertikale Winkel des Projektors oder die Einstellung unter INSTALLAT. nicht der zuvor gespeicherten Einstellung entspricht, wird der Alarm BEWEGUNGS DETEKTOR EIN eingeblendet und das Eingangssignal wird nicht angezeigt. •...

  • Seite 96: Mein Text Passwort

    Menü SICHERHEIT Element Beschreibung Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde: • Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden. •...

  • Seite 97: Mein Text Schreiben

    Menü SICHERHEIT Element Beschreibung (1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ► oder ENTER, um das Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen. (2) Schalten Sie mit den Tasten ▲/▼ das Menü MEIN TEXT MEIN TEXT ANZEIGEN ein oder aus.

  • Seite 98: Anzeige Sicherheit

    Menü SICHERHEIT Element Beschreibung Durch die Auswahl dieses Menüpunkts wird das Dialogfenster ANZEIGE SICHERHEIT aufgerufen. Nutzen Sie die Tasten ▲/▼ für die Auswahl von EIN oder AUS. ANZEIGE EIN  AUS SICHERHEIT Wird EIN eingestellt, wenn für PIN SPERRE oder BEWEGUNGS DETEKTOR die Option EIN gewählt wurde, blinkt die SECURITY- Anzeige im Standby-Modus gelb (94, 95).

  • Seite 99: Präsentations-Tools

    Präsentations-Tools Präsentations-Tools Der Projektor verfügt über die folgenden praktischen Tools zur einfachen und schnellen Anzeige auf dem Bildschirm: - Präsentation OHNE PC (unten) - Zeichenfunktion Zeichenfunktion ermöglicht es Ihnen, mithilfe einer über den USB TYPE A-Anschlüsse angeschlossenen USB-Maus oder eines Tablets auf dem Projektorbildschirm zu zeichnen.
  • Seite 100 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) HINWEIS • Dateien mit einer größeren als der nachstehend angegebenen Auflösung werden nicht unterstützt. 1920 x 1200 (Standbild)， 768 x 576 (Video) (* Einige Computer unterstützen gegebenenfalls die obigen Auflösungen nicht.) • Dateien mit einer geringeren Auflösung als 36x36 werden nicht unterstützt. •...
  • Seite 101 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Bedienung mit Tasten und Schaltfläche Sie können die Bilder im Miniaturbild-Bildschirm mit der Fernbedienung, über das Bedienfeld oder mit der Web-Fernbedienung steuern. Die folgenden Funktionen werden unterstützt,während das Miniaturbild angezeigt wird. Steuerung über Tasten oder Schaltflachen Funktionen Fernbedienung Bedienfeld...

  • Seite 102: Intervall

    Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Bedienung über das Miniaturbildmenü Sie können die Bilder auch über das Menü des Miniaturbildbildschirms steuern. Element Funktionen Wechselt in einen übergeordneten Ordner. SORTIEREN Ermöglicht folgende Datei- und Ordnersortierung. Drücken Sie die Cursortaste ► oder ENTER, um zum ZURÜCK Miniaturbildbildschirm zurückzukehren.
  • Seite 103 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) HINWEIS • Diese Operationen sind nicht verfügbar, solange das OSD-Menü des Projektors angezeigt wird. • Im Miniaturbild-Modus können bis zu 20 Dateien auf einer Seite angezeigt werden. • Die Änderung des Eingangsanschlusses über die Taste INPUT ist nicht möglich, wenn der Miniaturbildbildschirm, die Diashow oder das Bild im Vollbildmodus angezeigt wird.
  • Seite 104 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Vollbildmodus Im Vollbildmodus werden die Bilder als Vollbild dargestellt. Wählen Sie ein Bild auf dem Miniaturbildbildschirm aus, um es im Vollbildmodus anzuzeigen. Betätigen Sie anschließend die Taste ENTER auf der Fernbedienung, die Taste INPUT am Bedienfeld oder klicken Sie in der Web-Fernbedienung auf [EINGABE].

  • Seite 105: Bedienvorgänge Für Videos

    Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Bedienvorgänge für Videos Wenn Sie eine der Cursortasten, die Taste ENTER oder die Taste INPUT auf der Fernbedienung, im Bedienfeld oder der Web-Fernbedienung drücken bzw. anklicken, während ein Video im Vollbildmodus wiedergegeben wird, werden ein Fernbedienungssymbol und eine Fortschrittsanzeige eingeblendet. Während das Fernbedienungssymbol und die Fortschrittsanzeige angezeigt werden, sind folgende Bedienvorgänge möglich.
  • Seite 106 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Diashowmodus Im Diashowmodus werden Bilder in Vollbildansicht angezeigt und nach dem im Miniaturbildmenü (102) unter INTERVALL festgelegten Intervall weitergeschaltet. Sie können diese Funktion über das Diashow-Menü starten. Um das Diashow- Menü aufzurufen, wählen Sie im Miniaturbildmenü die Option DIASHOW und drücken anschließend die Taste ENTER auf der Fernbedienung, die Taste INPUT am Bedienfeld oder klicken in der Web-Fernbedienung auf [EINGABE].
  • Seite 107 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Betrieb mit DIASHOW im Miniaturbildmenü Sie können die Diashow in der gewünschten Konfiguration abspielen. Konfigurieren Sie dazu die entsprechenden DIASHOW-Einträge im Miniaturbildmenü (102). Element Funktionen DIASHOW ZURÜCK Rückkehr zum Miniaturbildmodus. WIEDERGABE Spielt die Diashow ab. START Setzt die Nummer, bei der die Diashow beginnt.

  • Seite 108: Wiedergabemodus

    Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Playliste Die Playliste ist eine Textdatei im DOS-Format, in der die Anzeigereihenfolge der unbewegten Bilddateien in der Miniaturbildansicht bzw. der Diashow festgelegt ist. Der Dateiname der Playliste ist “playlist.txt” sie kann am Computer editiert werden. Sie wird beim Starten der Präsentation OHNE PC bzw.

  • Seite 109: Usb-Display

    Präsentations-Tools USB-Display Der Projektor kann Bilder anzeigen, die über ein USB-Kabel von einem Computer übertragen wurden (11). PC-Hardware- und Softwarevoraussetzungen • BS: Eines der folgenden. Windows XP Home Edition /Professional Edition ® Windows Vista Home Basic /Home Premium /Business /Ultimate /Enterprise ®...

  • Seite 110: Usb-Display Starten, Kontextmenü

    Präsentations-Tools USB-Display (Fortsetzung) USB-DISPLAY starten Wählen Sie im Menü OPT. USB-DISPLAY als USB TYPE B -Option aus. Wenn Sie Ihren Computer über ein USB-Kabel an den USB TYPE B-Anschluss des Projektors anschließen, wird der Projektor auf Ihrem Computer als CD-ROM-Laufwerk erkannt. Dann wird “LiveViewerLiteForUSB.exe”, die Software des Projektors, automatisch ausgeführt und die Anwendung “LiveViewer Lite for USB”...

  • Seite 111: Kontextmenü

    Präsentations-Tools USB-Display (Fortsetzung) Kontextmenü Das rechts abgebildete Menü wird angezeigt, wenn Sie mit der rechten Maustaste auf das Anwendungssymbol im Windows-Infobereich klicken. Display : Das schwebende Menü wird angezeigt und das Symbol (Anzeigen) verschwindet aus dem Windows-Infobereich. Quit : Die Anwendung wird beendet und das Symbol verschwindet (Beenden) aus dem Windows-Infobereich.

  • Seite 112: Fenster Optionen

    Präsentations-Tools USB-Display (Fortsetzung) Fenster Optionen Wenn Sie im schwebenden Menü das Bedienelement Opt auswählen, wird das Fenster Optionen angezeigt. Optimize Performance (Optimieren sie die Leistungen) “LiveViewer Lite for USB” erfasst Screenshots als JPEG-Dateien und sendet sie an den Projektor. “LiveViewer Lite for USB” stellt zwei verschiedene Kompressionsrateen von JPEG Daten zur Verfügung.

  • Seite 113: Wartung

    Lebensdauer haben. Es kann vorkommen, dass einige von ihnen ausbrennen, wenn sie gerade ausgetauscht wurden. Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen. Zum Bereitstellen einer neuen Lampe wenden Sie sich an Ihren Fachhändler und geben Sie die Lampentypennummer an. Typennummer: DT01291<CP-WU8451> DT01471<CP-WU8461> Lampe austauschen Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab.

  • Seite 114: Lampenwarnung

    Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.

  • Seite 115: Luftfilter Reinigen Und Ersetzen

    Wartung Luftfilter reinigen und ersetzen Bitte prüfen und reinigen Sie den Luftfilter regelmäßig. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfilters auffordern, sollten Sie dieser Aufforderung so bald wie möglich nachkommen. Die Filtereinheit mit 2 Filterblättern befindet sich in der Filterabdeckung. Darüber hinaus ist ein zusätzlicher Luftfilter an der Innenseite der Filterabdeckung angebracht.
  • Seite 116 Wartung Luftfilter reinigen und ersetzen (Fortsetzung) Bringen Sie die Filterabdeckung wieder an. Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF.MENÜ zurück. (1) Drücken Sie die Taste MENU zur Anzeige eines Menüs. (2) Weisen Sie auf FILTER-TIMER mit der Taste ▲/▼, und drücken Sie dann die Taste ►...

  • Seite 117: Sonstige Pflege

    Wartung Sonstige Pflege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Pflege der Optik Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden.

  • Seite 118: Fehlersuche

    Fehlersuche Fehlersuche Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort. WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw.
  • Seite 119 Präsentations-Tools Fehlersuche Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle. Ein ungeeignetes Signal wird ausgegeben. Ein ungeeignetes Signal wird ausgegeben. Die Temperatur im Inneren des Geräts steigt.
  • Seite 120 Fehlersuche Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Eine Warnung zum Reinigen des Luftfilters. Schalten Sie das Gerät sofort ab und wechseln Sie den Luftfilter wie im Kapitel Luftfilter reinigen und ersetzen des Handbuches beschrieben. Nachdem Sie den Luftfilter ausgetauscht haben, setzen Sie unbedingt den Betriebsstundenzähler des Luftfilters zurück (71, 115).

  • Seite 121: Informationen Zu Den Anzeigelampen

    Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen LAMP, TEMP und POWER nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Anzeige Anzeige Anzeige Beschreibung POWER LAMP TEMP Leuchtet Leuchtet Leuchtet Der Projektor ist im Standby-Zustand. Siehe Abschnitt "Gerät ein/aus".

  • Seite 122: Informationen Zu Den

    Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) Anzeige Anzeige Anzeige Beschreibung POWER LAMP TEMP Der Lüfter funktioniert nicht. Bitte schalten Sie das Gerät aus und lassen Sie es mindestens 20 Minuten lang abkühlen. Wenn der Blinkt Projektor ausreichend abgekühlt ist, prüfen Sie, dass Leuchtet Blinkt oder...
  • Seite 123 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) Anzeige Anzeige Anzeige Beschreibung POWER LAMP TEMP Der Luftfilter muss gereinigt werden. Bitte schalten Sie sofort die Stromversorgung aus, und reinigen oder wechseln Sie den Luftfilter wie Leuchtet Blinkt gleichzeitig unter Luftfilter reinigen und ersetzen beschrieben. Nach dem Reinigen oder Wechseln des Luftfilters grün müssen Sie stets den Filtertimer zurückstellen.

  • Seite 124: Alle Einstellungen Zurücksetzen

    Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) HINWEIS • Wenn sich das Innere überhitzt, wird der Projektor aus Sicherheitsgründen automatisch ausgeschaltet, und die Anzeigeleuchten können ebenfalls ausgeschaltet werden. Ziehen Sie in diesem Fall den Netzstecker und warten Sie mindestens 45 Minuten. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.

  • Seite 125: Nicht Auf Gerätefehler Hinweisende Anzeichen

    Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Siehe Fälle, bei denen kein Gerätedefekt vorliegt. Anzeichen Seite Die Netzleitung wurde nicht angeschlossen. Schließen Sie die Netzleitung ordnungsgemäß an. Die Netzstromversorgung wurde während des Betriebs unterbrochen, beispielsweise durch einen Stromausfall usw.
  • Seite 126 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Fälle, bei denen kein Gerätedefekt vorliegt. Anzeichen Seite Der Projektor erkennt an den USB TYPE A-Anschlüssen angeschlossene USB-Speichermedien nicht. Es erscheint Verwenden Sie zuerst die Funktion USB ENTFERNEN, kein Bild und entfernen Sie das USB-Speichermedium und schließen Sie Sie hören es dann erneut an den Anschluss an.
  • Seite 127 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Fälle, bei denen kein Gerätedefekt vorliegt. Anzeichen Seite Die Batterien der Fernbedienung sind fast leer. Ersetzen Sie die Batterien. Die in Projektor und Fernbedienung festgelegten ID- Nummern sind unterschiedlich. Drücken Sie die ID-Taste mit der gleichen ID-Nummer, Fernbedienung die dem Projektor zugewiesen ist, und führen Sie den funktioniert nicht.
  • Seite 128 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Fälle, bei denen kein Gerätedefekt vorliegt. Anzeichen Seite Verschwommene Das Objektiv ist schmutzig oder beschlagen. Reinigen Sie das Objektiv wie unter Pflege der Optik Bilder. beschrieben. (Fortsetzung) Wenn der Projektor im Öko-Modus läuft, kann der Bildschirm flimmern.
  • Seite 129 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Fälle, bei denen kein Gerätedefekt vorliegt. Anzeichen Seite Die IR- und RS- Die Funktion STROMSPAREN arbeitet. 232C-Funktionen Wählen Sie NORMAL für den Gegenstand STANDBY-MOD. arbeiten bei der im SETUP-Menü. Verbindung über HDBaseT™ nicht. Die Funktion STROMSPAREN arbeitet.
  • Seite 130 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Fälle, bei denen kein Gerätedefekt vorliegt. Anzeichen Seite Die Funktion NETZBRÜCKE ist ausgeschaltet. Die Funktion Wählen NETZBRÜCKE für die Option NETZBRÜCKE 76, 77 KOMMUNIKATIONTYP im Menü OPT. - SERVICE - arbeitet nicht KOMMUNIKATION.

  • Seite 131: Technische Daten

    Bitte lesen Sie Lieferumfang in der Bedienungsanleitung (Kurzform), die gedruckt beiliegt. Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die Projektorsoftware”.

Diese Anleitung auch für:

Cp-wu8461

Inhaltsverzeichnis
