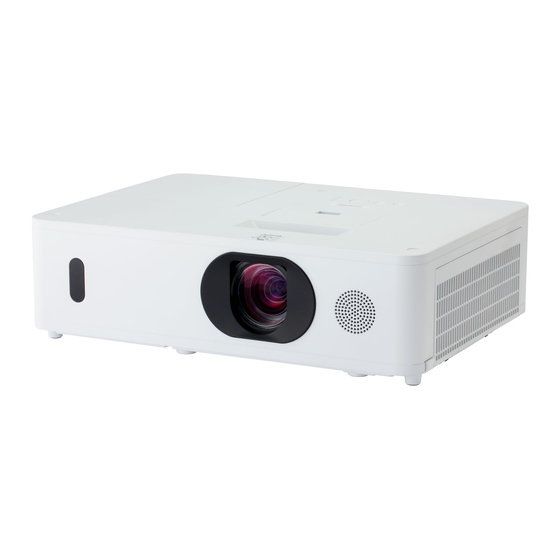

Hitachi CP-WU5506M Bedienungsanleitung-Benutzerhandbuch
  1. Anleitungen
  2. Marken
  3. Hitachi Anleitungen
  4. Beamer
  5. CP-WU5506M
  6. Bedienungsanleitung-benutzerhandbuch

Hitachi CP-WU5506M Bedienungsanleitung-Benutzerhandbuch

Vorschau ausblenden Andere Handbücher für CP-WU5506M:
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen
LCD-Projektor
CP-WU5506M
CP-WX5506M
Bedienungsanleitung
(detailliert)
Benutzerhandbuch
Vielen Dank, dass Sie diesen Projektor erworben haben.
WARNUNG
zugehörigen Handbücher. Lesen Sie zuerst die Sicherheits-Richtlinien und
verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Über dieses Handbuch
In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung
dieser Symbole ist im Folgenden beschrieben.
WARNUNG
VORSICHT
ZUR BEACHTUNG Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung verursachen können.
HINWEIS
• Die Informationen in diesem Handbuch können ohne vorherige
Ankündigung geändert werden.
• Die Darstellungen in dieser Bedienungsanleitung dienen rein illustrativen
Zwecken. Sie können leicht vom eigentlichen Projektor abweichen.
• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene Fehler.
• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder
dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.
Anerkennung von Warenzeichen
• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.
• HDMI
, das HDMI-Logo und High-Definition Multimedia Interface sind Warenzeichen
TM
bzw. eingetragene Warenzeichen von HDMI Licensing LLC.
• Blu-ray Disc
und Blu-ray
TM
• DICOM
ist das eingetragenes Warenzeichen der National Electrical Manufacturers Association für ihre
®
Standards (Veröffentlichungen) zum Thema digitale Kommunikation von medizinischen Informationen.
• HDBaseT
und das HDBaseT-Logo sind Warenzeichen der HDBaseT Alliance.
TM
• MHL
, das MHL-Logo und Mobile High-Definition Link sind Warenzeichen oder eingetragene
®
Warenzeichen von MHL, LLC in den Vereinigten Staaten und anderen Ländern.
Alle anderen Warenzeichen befinden sich im Besitz ihrer jeweiligen Eigentümer.
►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung möglicherweise
zu Unfällen mit Verletzungen oder sogar Todesfolge führen kann.
Dieses Symbol weist auf Information hin, die bei Nichtbeachtung
möglicherweise zu Unfällen mit Verletzungen oder Sachschäden führen kann.
Bitte beachten Sie die Seiten, auf die nach diesem Symbol hingewiesen wird.
sind eingetragene Warenzeichen der Blu-ray Disc Association.
TM
1

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Hitachi CP-WU5506M

Inhaltszusammenfassung für Hitachi CP-WU5506M

  • Seite 1 LCD-Projektor CP-WU5506M CP-WX5506M Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG ►Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die Sicherheits-Richtlinien und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

  • Seite 2: Inhaltsverzeichnis

    Inhalt   Einleitung ....3 Menü BILDSCHIRM ..77 Menü OPT....83 Merkmale .

  • Seite 3: Einleitung

     Der integrierte 16 W Lautsprecher sorgt ohne Zuhilfenahme externer Lautsprecher für genügend Klangvolumen in großen Räumen, wie z. B. Klassenzimmern.  Ausgestattet mit der hauseigenen Funktion BILDOPTIMIERER Hitachi‘s zur Aufrechterhaltung einer deutlichen Bildwiedergabe durch automatische Bildkorrektur im Verlauf der Lampenalterung.

  • Seite 4: Teilebezeichnungen

    Einleitung Teilebezeichnungen Projektor CP-WU5506M (1) Lampenabdeckung (105) Die Lampeneinheit ist im Inneren. (2) Lautsprecher (31, 76) (3) Filterabdeckung (107) Der Luftfi lter und die Lüftungseinlassöffnung sind im Inneren. (4) Nivellierfüße (x2) (34) CP-WX5506M (5) Nivellierknöpfe (x2) (6) Fernbedienungssensoren (28, 90) (7) Objektivdeckel (8) Einlassluftöffnungen...

  • Seite 5: Bedienfeld

    Einleitung Teilebezeichnungen (Fortsetzung) WARNUNG ►Öffnen oder entfernen Sie keine Teile des Produkts, wenn dies in den Anleitungen nicht ausdrücklich angewiesen wird. ►Setzen Sie den Projektor nur in stabilen Umgebungen ein. ►Setzen Sie das Produkt weder Erschütterungen noch Druckeinwirkung aus. Bevor Sie den Projektor bewegen, entfernen Sie alle angebrachten Teile einschließlich der Netzleitung und der Verbindungsleitung.
  • Seite 6 Einleitung Teilebezeichnungen (Fortsetzung) Anschlüsse (12 ~ 21) (1) COMPUTER IN Anschluss (9) AUDIO IN1 Anschluss (2) HDBaseT Anschluss (10) AUDIO IN2 (L, R) Anschlüsse (3) LAN Anschluss (11) AUDIO OUT Anschluss (4) USB TYPE A Anschluss (12) MONITOR OUT Anschluss (5) HDMI 1 / MHL Anschluss (13) REMOTE CONTROL IN Anschluss (6) HDMI 2 Anschluss...
  • Seite 7 Einleitung Teilebezeichnungen (Fortsetzung) Fernbedienung Taste INPUT (32) Taste MY BUTTON-1 (85) Taste MY BUTTON-2 (85) Taste STANDBY/ON (29) MYBUTTON INPUT Taste ASPECT (33) ASPECT PbyP AUTO FREEZE (10) (11) Taste PbyP (47) (12) MAGNIFY FOCUS ZOOM VOLUME Taste AUTO (37) (14) (15) Taste FREEZE (46)

  • Seite 8: Einrichten

    Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Bei einer speziellen Installation, beispielsweise Deckenmontage, sind unter Umständen zur vorschriftsmäßigen Befestigung spezielle Zubehörteile und Arbeiten nötig. Lassen Sie sich vor der Installation von Ihrem Fachhändler beraten. Achten Sie darauf, dass zwischen den Abluftöffnungen und Wänden ein Freiraum von 50 cm oder mehr bleibt, und zwischen den Einlassluftöffnungen und Wänden ein Freiraum von 30 cm oder mehr.

  • Seite 9: Anordnung

    Einrichten Anordnung Beachten Sie die Tabelle T-1 und T-2 auf der Rückseite der Bedienungsanleitung (Kurzform) sowie die folgenden Angaben, um die Bildschirmgröße und den Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße. Projektor-Oberseit Projektor-Unterseite Ⓗ...
  • Seite 10 Einrichten Anordnung (Fortsetzung) WARNUNG ►Installieren Sie den Projektor an einem Standort, an dem Sie einfachen Zugang zu einer Steckdose haben. Sollte ein ungewöhnliches Betriebsverhalten oder Problem auftreten, ziehen Sie sofort den Netzstecker. Anderenfalls besteht das Risiko eines Feuers oder elektrischen Schlags. ►Setzen Sie den Projektor nur in stabilen Umgebungen ein.

  • Seite 11: Zur Beachtung

    Einrichten Anordnung (Fortsetzung) VORSICHT ►Stellen Sie den Projektor an einem kühlen Ort auf und achten Sie auf ausreichende Lüftung. Liegt eine Fehlfunktion vor oder ist die Temperatur im Inneren des Projektors zu hoch, schaltet sich der Projektor automatisch aus. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen.

  • Seite 12: Anschließen Der Geräte

    Einrichten Anschließen der Geräte Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist und legen Sie das dem Gerätesignal entsprechende erforderliche Zubehör wie Kabel bereit.
  • Seite 13 Einrichten Anschließen der Geräte (Fortsetzung) Computer Smartphone Tablet (Fortsetzung nächste Seite)
  • Seite 14 Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Vergewissern Sie sich vor dem Anschluss des Projektors an einen Computer in der Bedienungsanleitung des Computers, dass der an den Projektor ausgegebene Signalpegel sowie die Synchronisierungsmethoden und Bildschirmauflösung mit dem Projektor kompatibel sind. - Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.
  • Seite 15 Einrichten Anschließen der Geräte (Fortsetzung) Computer Externes Gerät Wireless Adapter (optional) Zugangspunkt (Fortsetzung nächste Seite)
  • Seite 16 Einrichten Anschließen der Geräte (Fortsetzung) WARNUNG ►Der Wireless Adapter kann heiß werden, weshalb Sie zur Vermeidung möglicher Verbrennungen die Netzleitung des Projektors ziehen und dann 10 Minuten warten sollten, bevor Sie den Adapter berühren. VORSICHT ►Holen Sie unbedingt die Zustimmung des Netzwerkadministrators ein, bevor Sie den Projektor an ein Netzwerk anschließen.
  • Seite 17 Einrichten Anschließen der Geräte (Fortsetzung) VCR/DVD/Blu-ray Disc -Player (Fortsetzung nächste Seite)

  • Seite 18: Über Die Hdbaset Tm -Verbindung

    Einrichten Anschließen der Geräte (Fortsetzung) Über die HDBaseT -Verbindung • HDBaseT ist eine Technologie für die Übertragung von Bild-, Ton-, Ethernet- oder serielle Steuersignale über ein LAN-Kabel. • Die Auswahl des LAN- oder HDBaseT -Eingangsanschlusses als Ethernet- Signaleingang ist über das Menü möglich. •...
  • Seite 19 Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Dieser Projektor verfügt über HDMI-Ein-/Ausgangsanschlüsse und kann über HDMI -Kabel mit mehreren Geräten wie Projektoren oder Monitoren verbunden werden. ・ Das projizierte Bild wird ausgegeben, wenn HDMI 1 / MHL oder HDBaseT gewählt ist. ・...
  • Seite 20 Einrichten Anschließen der Geräte (Fortsetzung) Lautsprecher Ein anderer (mit einem Verstärker) Monitor Projektor (Kabelgebundenen) Fernbedienung (Fortsetzung nächste Seite)
  • Seite 21 Einrichten Anschließen der Geräte (Fortsetzung) HINWEIS • Für die Nutzung einer kabelgebundenen Fernbedienung schließen Sie die kabelgebundene Fernbedienung an den REMOTE CONTROL IN-Anschluss an. Sie können an den REMOTE CONTROL OUT-Anschluss auch einen anderen Projektor anschließen und ihn mit der kabelgebundenen Fernbedienung steuern.

  • Seite 22: Befestigen Der Kabel

    Einrichten Befestigen der Kabel Verwenden Sie zum Befestigen der Kabel den mitgelieferten Kabelbinder. Entfernen Sie die Schraube unten am HDMI -Anschluss und verwenden Sie sie zur Anbringung des HDMI-Kabelhalters. Schraube Es wird empfohlen, die HDMI -Kabel wie in der Abbildung mit dem mitgelieferten HDMI-Kabelhalter und dem Kabelbinder zu befestigen, damit sie sich nicht lösen.

  • Seite 23: Anbringen Der Anschlussabdeckung

    Einrichten Anbringen der Anschlussabdeckung Anschlussabdeckung Haken Nase Führen Sie die beiden Nasen an der Anschlussabdeckung in die Aussparung am Gehäuse ein und stellen Sie sicher, dass der Haken in das Gehäuse greift. Zum Abnehmen der Anschlussabdeckung drücken Sie den Haken in Pfeilrichtung und ziehen die Abdeckung nach vorn.

  • Seite 24: Verwendung Des Sicherungsstabs Und Schlitzes

    Einrichten Verwendung des Sicherungsstabs und Schlitzes Sicherheitsschlitz Eine im Handel erhältliche Diebstahlschutzkette oder ein Draht kann am Sicherungsstab des Projektors angebracht werden.Orientieren Sie sich bei der Wahl einer Diebstahlschutzkette oder eines Drahts an der Abbildung. 11mm Außerdem hat dieses Produkt einen Sicherheitsschlitz für die Kensington-Sperre.

  • Seite 25: Stromversorgung Anschließen

    Einrichten Stromversorgung anschließen Schließen Sie die Netzleitung an den AC (Netzanschluss) des Projektors an. Netzleitung Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt leuchtet die POWER-Anzeige konstant orangefarben auf. Bitte denken Sie daran, dass bei aktivierter DIREKTSTROM AN-Funktion, der Anschluss der Stromversorgung zum Einschalten des Projektors führt.

  • Seite 26: Fernbedienung

    Fernbedienung Fernbedienung Einsetzen von Batterien Bitte legen Sie vor der Verwendung der Fernbedienung Batterien ein. Wenn eine Fehlfunktion an der Fernbedienung auftritt, müssen die Batterien ersetzt werden. Wenn Sie die Fernbedienung längere Zeit nicht verwenden wollen, nehmen Sie die Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Entfernen Sie den Batteriedeckel auf der Rückseite der Fernbedienung.

  • Seite 27: Ändern Der Frequenz Des Fernbedienungssignals

    Fernbedienung Ändern der Frequenz des Fernbedienungssignals Die als Zubehör gelieferte Fernbedienung hat zwei Signalfrequenzmodi Modus 1:NORMAL und Modus 2:HOCH. Wenn die Fernbedienung nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. Zum Einstellen des Modus halten Sie gleichzeitig die beiden nachstehend aufgeführten Tasten ca.

  • Seite 28: Über Das Fernbedienungssignal

    Fernbedienung Über das Fernbedienungssignal Die Fernbedienung spricht den Fernbedienungssensor des Projektors an. Der Projektor verfügt an der Vorderseite über einen Fernbedienungssensor. 30° 30° Die Sensoren können Signale im folgenden Bereich erkennen: 60 Grad (30 Grad nach links und rechts vom Sensor) innerhalb von etwa 3 Meter. HINWEIS •...

  • Seite 29: Gerät Ein/Aus

    Gerät ein/aus Gerät ein/aus Taste STANDBY/ON Einschalten des Geräts Anzeige POWER Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER-Anzeige konstant orange leuchtet (115). Entfernen Sie dann die MYBUTTON INPUT Objektivklappe.

  • Seite 30: Ausschalten Des Geräts

    Gerät ein/aus Ausschalten des Geräts Drücken Sie die STANDBY/ON-Taste am Projektor oder der Fernbedienung. Die Meldung "Ausschalten?" wird ungefähr 5 Sekunden lang auf dem Bildschirm angezeigt. Drücken Sie die STANDBY/ON-Taste erneut, während die Meldung erscheint. Die Lampe des Projektors erlischt und die POWER-Anzeige beginnt, orange zu blinken.

  • Seite 31: Betrieb

    Betrieb Betrieb Einstellen der Lautstärke Verwenden Sie die VOLUME + / - -Taste zur VOLUME Einstellung der Lautstärke. Ein Dialog erscheint im INPUT MYBUTTON VOLUME + / - ASPECT PbyP AUTO FREEZE MAGNIFY FOCUS ZOOM VOLUME -Tasten Bild, um bei der Einstellung der Lautstärke zu helfen. PAGE GEOMETRY PICTURE...

  • Seite 32: Ein Eingangssignal Wählen

    Betrieb Ein Eingangssignal wählen Drücken Sie die INPUT-Taste am Projektor oder der INPUT-Taste Fernbedienung. Wählen Sie unter Bezugnahme auf die angezeigte Eingangsliste den gewünschten Eingang. LAN  COMPUTER IN  HDMI 1 / MHL VIDEO  HDBaseT HDMI 2 INPUT MYBUTTON INPUT INPUT-Taste...

  • Seite 33: Wahl Eines Seitenverhältnisses

    Betrieb Wahl eines Seitenverhältnisses Drücken Sie die ASPECT-Taste an der Fernbedienung. ASPECT ASPECT -Taste Bei jedem Drücken der Taste schaltet der Projektor INPUT MYBUTTON ASPECT PbyP AUTO FREEZE MAGNIFY FOCUS ZOOM VOLUME zwischen den Modi für das Seitenverhältnis um. PAGE GEOMETRY PICTURE MUTE...

  • Seite 34: Ausrichten Des Projektors Über Die Einstellfüße

    Betrieb Ausrichten des Projektors über die einstellfüße Wenn der Aufstellungsort des Projektors leicht nach rechts/links geneigt ist, verwenden Sie die Nivellierfüße zur horizontalen Ausrichtung des Projektors. Mit den Nivellierfüßen kann der Projektor auch 11° geneigt werden, um in einem geeigneten Winkel auf die Projektionsfl...

  • Seite 35: Einstellen Der Objektivverschiebung

    V50% H5% : CP-WX5506M H4.4%: CP-WU5506M Hinweise zur Einstellung der Objektivverschiebung ① Warten Sie nach dem Einschalten des Projektors vor der Einstellung von Objektivverschiebung/Zoom/Bildschärfe 30 Minuten. ② Nach dem Einschalten des Projektors können innerhalb der ersten 30 Minuten geringfügige Änderungen in der Bildposition und/oder Bildschärfe auftreten.
  • Seite 36 Betrieb Hinweise zur Betätigung des Objektivverstellers ① Am Ende des Einstellbereichs für die Objektivverschiebung macht sich am Objektivversteller eine Zunahme des Drehwiderstands bemerkbar. Überdrehen Sie den Obejktivversteller nicht. Wenn der Objektivversteller überdreht wird, stellt ihn ein interner Kupplungsmechanismus auf Freilauf. Das dabei hörbare Klickgeräusch ist kein Anzeichen für eine Störung.

  • Seite 37: Automatische Einstellung Anwenden

    Betrieb Automatische Einstellung anwenden Drücken Sie die AUTO-Taste an der Fernbedienung. Diese Taste hat folgende Funktion. AUTO AUTO -Taste MYBUTTON INPUT ASPECT PbyP AUTO FREEZE MAGNIFY FOCUS ZOOM VOLUME  Bei einem Computersignal PAGE GEOMETRY PICTURE MUTE Die vertikale Position, die horizontale Position und die DOWN INTERACTIVE NETWORK...

  • Seite 38: Korrektur Von Verzerrungen

    Betrieb Korrektur von Verzerrungen Um die Verzerrung des projektierten Bilds zu korrigieren, MYBUTTON INPUT ASPECT PbyP AUTO FREEZE GEOMETRY stehen Ihnen drei Optionen zu Auswahl: KEYSTONE, MAGNIFY FOCUS ZOOM VOLUME GEOMETRY -Taste PAGE GEOMETRY PICTURE MUTE PERF. ANPASSG. und WARPING. Drücken Sie DOWN INTERACTIVE NETWORK...
  • Seite 39 Betrieb Korrektur von Verzerrungen (Fortsetzung)  PERF. ANPASSG.: Haben Sie PERF. ANPASSG. ausgewählt, drücken Sie die Taste ► oder ENTER, um das Dialogfenster PERF. ANPASSG. aufrufen. Dieser Projektor verfügt über ein Testmuster für PERF. ANPASSG.. Wählen Sie mit den Tasten ▲/▼ MUSTER und drücken Sie dann zum Ein- und Ausschalten die Tasten ◄/►.
  • Seite 40 Diese Funktion wird über ein spezielles PC-Tool, das "Warping Tool", gesteuert. Zur Nutzung dieser Funktion müssen der PC und der Projektor über ein LAN- Kabel verbunden sein. Sie können das PC-Tool über die nachstehende URL herunterladen. http://www.hitachi.co.jp/proj/ Informationen zur Bedienung siehe Anwendungshandbuch.

  • Seite 41: Verwendung Der Funktion Edge Blending

    Betrieb Verwendung der Funktion EDGE BLENDING 1. MODUS (MANUELL) AUS: Deaktiviert die Blending-Funktion. MANUELL: Ermöglicht Ihnen die Einstellung des Blending-Bereichs oder Blending- Pegels über das Menü. • Der Bildoptimierer kann nur gewählt werden, wenn Blending auf AUS gesetzt ist. • Öko-Modus kann nur gewählt werden, wenn Blending auf AUS gesetzt ist. 2.
  • Seite 42 Betrieb 4. BESCHNEIDEN Wenn in jeden Projektor dasselbe Bild eingegeben wird, ermöglicht die Funktion Beschneiden ein Ausschneiden eines Teils des am jeweiligen Projektor eingegebenen Bilds und Anzeigen eines Bilds auf einer großen Projektionsfläche. Die nachstehenden Muster werden unterstützt. 2 x 2 2 x 1 1 x 2 4.1 Anzeigen des Beschneiden-Menüs...

  • Seite 43: Eingegebenes Bild

    Betrieb 4.3 Einstellen des Beschneiden-Bereichs Richten Sie einen Beschneiden-Bereich ein, wenn ein Teil des eingegebenen Bilds ausgeschnitten werden soll. Wählen Sie SETUP mit den tasten ▲/ ▼ und drücken Sie die taste ►, ENTER oder * MODUS wird vorübergehend auf [AUS] gesetzt, und die Führungslinien für den Beschneiden-Bereich werden angezeigt.
  • Seite 44 Betrieb 5. DÄMPFUNGSPEGEL Zum Einstellen der Helligkeit der mit Blending arbeitenden Projektoren. Mit den Tasten ◄/► wird der Dämpfungspegel eingestellt. 6. WEISSABGLEICH Zur Einstellung des Weißabgleichs für die gesamte Projektionsfläche. 6.1. OFFSET OFFSET-Einstellungen ändern die Farbintensität auf ganzen Tönen. 6.2. GAIN GAIN-Einstellungen beeinflussen hauptsächlich die Farbintensität auf helleren Tönen.

  • Seite 45: Verwenden Der Vergrößerungsfunktion

    Betrieb Verwenden der Vergrößerungsfunktion Drücken Sie die Taste MAGNIFY ON an der MAGNIFY Tasten MYBUTTON INPUT Fernbedienung. Das Bild wird vergrößert, und der ASPECT PbyP AUTO FREEZE MAGNIFY MAGNIFY FOCUS ZOOM VOLUME Dialog VERGRÖßERN erscheint im Bild. Bei der PAGE ON / OFF GEOMETRY PICTURE...

  • Seite 46: Kurzzeitiges Einfrieren Des Bildschirms

    Betrieb Kurzzeitiges Einfrieren des Bildschirms Drücken Sie die FREEZE-Taste an der FREEZE Fernbedienung. Die "EINFRIEREN"-Anzeige MYBUTTON INPUT FREEZE -Taste ASPECT PbyP AUTO FREEZE MAGNIFY FOCUS ZOOM VOLUME erscheint auf der Projektionsfläche (obwohl die PAGE GEOMETRY PICTURE MUTE DOWN INTERACTIVE NETWORK BLANK Anzeige nicht erscheint, wenn AUS für die Option MENU...

  • Seite 47: Pbyp (Bild Für Bild) / Pinp (Bild In Bild)

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) PbyP / PinP ist eine Funktion zur Anzeige zwei verschiedener Bildsignale auf einem Bildschirm, der in einen Haupt- und Nebenbereich für die beiden Signale getrennt ist. PbyP Hauptbereich INPUT MYBUTTON PbyP Hauptbereich Nebenbereich ASPECT...

  • Seite 48: Einstellinformation

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) (Fortsetzung)  Einstellinformation Die Einstellinformation wird mehrere Sekunden lang angezeigt, wenn die PbyP / PinP-Funktion gestartet wird. Zeigt die Eingangsinformation für jeden Bereich. Es werden außerdem ein Rahmen um den Hauptbereich und eine den Audioausgang kennzeichnende Audiomarkierung angezeigt.

  • Seite 49: Ändern Des Bildeingabesignals

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) (Fortsetzung)  Ändern des Bildeingabesignals Drücken Sie zum Auswählen eines Eingangsanschlusses eine beliebige Taste an der Fernbedienung oder die Taste INPUT am Bedienfeld. Ein Dialogfeld zum Auswählen des Eingangssignals für den Hauptbereich wird angezeigt. Wählen Sie ein Signal mit den Tasten ▲/▼.

  • Seite 50: Ändern Der Größe Des Hauptbereichs Im Pbyp-Modus

    Betrieb PbyP (Bild für Bild) / PinP (Bild in Bild) (Fortsetzung)  Funktion PbyP / PinP TAUSCH Drücken Sie MY BUTTON, die PbyP / PinP TAUSCH (85) zugewiesen ist. Die Positionen beider Bereich wird ohne jede Änderung der Einstellungen umgeschaltet. Nebenbereich Hauptbereich Hauptbereich Nebenbereich...

  • Seite 51: Verwendung Der Menüfunktion

    Betrieb Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT. und EINF. MENÜ. Das EINF. MENÜ besteht aus häufig verwendeten Funktionen. Die weiteren Menüs werden nach Zweck kategorisiert und sind über das FORTGESCHRITT zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient.

  • Seite 52: Kommandowörter Im Osd-Menü

    Betrieb Verwendung der Menüfunktion (Fortsetzung) Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursortaste ◄ oder die ENTER-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen. HINWEIS •...

  • Seite 53: In Den Einzelnen Menüs Enthaltene Elemente

    Betrieb Verwendung der Menüfunktion (Fortsetzung) In den einzelnen Menüs enthaltene Elemente Die Menüs enthalten die folgenden Elemente: Menü Elemente BILDFORMAT, KEYSTONE, PERF. ANPASSG., BILD-MODUS, EINF. MENÜ (54) ÖKO-MODUS, INSTALLAT., RÜCKST, FILTER-TIMER, SPRACHE, FORTGESCHRITT, VERLASSEN HELLIGKEIT, KONTRAST, FARBE, F-TON, SCHÄRFE, BILD (56) AKTI.

  • Seite 54: Einf. Menü

    EINF. MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼. Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten ◄/► wird der Modus für das Seitenverhältnis aus-/ eingeschaltet.
  • Seite 55 EINF. MENÜ Element Beschreibung Mit den Tasten ◄/► wird der Sparmodus aus-/eingeschaltet. ÖKO-MODUS Siehe Option ÖKO-MODUS im Menü SETUP (69). Drücken Sie die Taste ►, um das Dialogfenster INSTALLAT. anzuzeigen. INSTALLAT. Siehe Menüpunkt INSTALLAT. im SETUP-Menü (71). Durch Ausführen dieser Menüoption werden alle Einstellungen im EINF. MENÜ...

  • Seite 56: Menü Bild

    Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Passen Sie die Helligkeit mit den ◄/►-Tasten an.
  • Seite 57 Menü BILD Element Beschreibung Mit den Cursortasten ▲/▼ wird die aktive Blendensteuerung umgestellt. PRÄSENT.  THEATER  AUS PRÄSENT.: Die aktive Blende zeigt das beste Bild für sowohl helle als auch dunkle Szenen. AKTI. BLENDE THEATER: Die aktive Blende zeigt das beste Theater-Bild für sowohl helle als auch dunkle Szenen.
  • Seite 58 Menü BILD Element Beschreibung GAMMA (Fortsetzung) Durch Wählen eines Modus, dessen Namen INDIVIDU. enthält und anschließendes Drücken der Taste ► oder ENTER-Taste wird ein Dialog zur Hilfe bei der Einstellung des Modus angezeigt. Diese Funktion ist nützlich, um die Helligkeit bestimmter Farbtöne zu ändern.
  • Seite 59 Menü BILD Element Beschreibung ACCENTUALIZER ACCENTUALIZER ist eine Funktion zur Verbesserung der Lesbarkeit. Passen Sie die Schärfe mit den ◄/► -Tasten an. Schwach  Stark • Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz flackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion.

  • Seite 60: Menü Abbildung

    Menü ABBILDUNG Menü ABBILDUNG Im Menü ABBILDUNG können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Using the ▲/▼...

  • Seite 61: Tm -, Mhl- Und Hdbaset

    Menü ABBILDUNG Element Beschreibung Passen Sie das Bildgrößenverhältnis mit den ◄/► -Tasten an. Klein (vergrößert das Bild)  Groß (verkleinert das Bild) • Dieser Punkt kann für ein Videosignal gewählt werden. • Dieser Punkt kann auch für HDMI -, MHL- und HDBaseT Signale gewählt werden, wenn entweder (1) oder (2) zutrifft.
  • Seite 62 Menü ABBILDUNG Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirmflackerns mit den ◄/► -Tasten an. Rechts  Links H-PHASE • Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. • Diese Funktion ist für LAN, VIDEO, HDMI 1 / MHL, HDMI 2 oder HDBaseT nicht verfügbar.

  • Seite 63: Menü Eingb

    Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Wählen Sie einen Progress-Modus mit den Tasten ▲/▼.
  • Seite 64 Menü EINGB Element Beschreibung Das Videoformats für den VIDEO-Anschluss kann eingestellt werden. Mit den Tasten ◄/► wird zwischen den Modi für das Videoformat umgeschaltet. AUTO  NTSC  PAL  SECAM N-PAL  M-PAL  NTSC4.43 VIDEOFORMAT • Diese Option ist nur für ein Videosignal vom VIDEO-Anschluss verfügbar. •...

  • Seite 65: Digitalbereich

    Menü EINGB Element Beschreibung Der Digitalbereich für HDMI™-/ MHL-Eingangssignale über die Anschlüsse HDMI 1 / MHL, HDMI 2 und HDBaseT kann eingestellt werden. (1) Wählen Sie den Anschluss, den Sie einstellen wollen, mit den ▲/▼ Tasten. (2) Nutzen Sie die Tasten ◄/►, um den Digitalbereich auszuwählen. AUTO ...

  • Seite 66: Auflösung

    Menü EINGB Element Beschreibung Die Auflösung für das COMPUTER IN-Eingangssignal kann an diesem Projektor eingerichtet werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten ▲/▼ und drücken Sie die Taste ►. Dann wird das Menü AUFLÖSUNG angezeigt.
  • Seite 67 Menü EINGB Element Beschreibung PinP POSITION Mit den Tasten ▲/▼ auf der Fernbedienung kann die Position des Nebenbereichs im PinP-Modus eingestellt werden ( PbyP / PinP FRAME LOCK Wählen Sie den Bildbereich, bei dem die Funktion FRAME LOCK bei Gebrauch von PbyP oder PinPaktiviert sein soll. PbyP / PinP LINKS / PRIMÄR: Aktiviert die Funktion FRAME LOCK für Eingabe SETUP...

  • Seite 68: Menü Setup

    Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung KEYSTONE...
  • Seite 69 Menü SETUP Element Beschreibung MUSTER Wählen Sie MUSTER mit den tasten ▲/▼. Das angezeigte Muster [Aus/1/2/3/4/5/6] kann mit den tasten ◄/► gewechselt werden. GEOMETRIE- MUSTER 1: Rahmen KORREKTUR MUSTER 2: Rotes Gitter (Fortsetzung) MUSTER 3: Grünes Gitter MUSTER 4: Blaues Gitter MUSTER 5: Vertikal 9 Stufen MUSTER 6: Horizontal 9 Stufen : Zeigt das Eingangssignal an.
  • Seite 70 Menü SETUP Element Beschreibung FILTER-TIMER Die Filterzeit ist die Gebrauchszeit des Luftfilters ab der letzten Rücksetzung. Sie wird im LAMPE & FILTERangezeigt. Drücken Sie die RESET-Taste auf der Fernbedienung oder die Taste ► am Projektor, um einen Dialog anzuzeigen. Zum Rückstellen des Filter-Timers wählen Sie OK mit der Taste ►. LÖSCHEN ...
  • Seite 71 Menü SETUP Element Beschreibung Mit den Cursortasten ▲/▼/◄/► können Sie die gewünschte Bildposition auswählen. Unter den folgenden Bedingungen ändert sich die BILDPOSITION nicht. ・ Es gibt keinen Bereich ohne Anzeige (schwarze Anzeige oder Hintergrundanzeige) oder es erfolgt keine Anzeige auf der Bildfläche. BILDPOSITION •...

  • Seite 72: Stromsparen

    Menü SETUP Element Beschreibung Mit den Tasten ▲/▼ wird zwischen den Einstellungen des Standby- Modus umgeschaltet. NORMAL: Zur Nutzung der Kommunikationsfunktionen im Standby-Modus. NETZWERK(WOL)： Zur Verwendung der Funktion Wake on LAN (WOL) bei einem verdrahteten Netzwerk bei Verringerung des Stromverbrauchs. STROMSPAREN: Sorgt für eine geringfügige Reduzierung des Stromverbrauchs.

  • Seite 73: Funktion Wake On Lan (Wol)

    Menü SETUP Funktion Wake On LAN (WOL) Wenn Sie NETZWERK (WOL) im Menü SETUP > STANDBY-MOD. wählen, können Sie in einem verdrahteten Netzwerk die Funktion Wake-On LAN(WOL) verwenden, während Sie mit Standby Strom sparen. Arbeitsweise Verschiedene Kommunikationsfunktionen können genutzt werden, wenn der Projektor durch den Empfang von WOL Magic Packets im Standby-Zustand in den Standby-Modus NORMAL versetzt wird.
  • Seite 74 Menü SETUP Element Beschreibung Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet. NORMAL  BESCHRÄNKEN  SPERREN ■BESCHRÄNKEN : Die nachstehenden Meldungsfunktionen arbeiten nicht. “AUTOMATISCHE EINSTELLUNG LÄUFT” während der automatischen Einstellung. “KEIN EINGANGS SIGNAL” “SYNC AUSSER BEREICH” “UNGÜLTIGE SCAN-FREQUENZ” “NICHT VERFÜGBAR”...

  • Seite 75: Hdmi-Ausgang

    Menü SETUP Element Beschreibung Zum Auswählen des bei normalem Betrieb über HDMI OUT HDMI-AUSGANG ausgegebenen Bilds. AUDIO OUT Zum Auswählen des im Standby-Modus ausgegebenen Tons. HDMI OUT Zum Auswählen des im Standby-Modus über HDMI OUT ausgegebenen Bilds. STANDBY- MONITOR OUT AUSGANG Zum Auswählen des im Standby-Modus über MONITOR OUT ausgegebenen Bilds.

  • Seite 76: Menü Audio

    Menü AUDIO Menü AUDIO Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ◄/►...

  • Seite 77: Menü Bildschirm

    Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten ▲/▼ und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten ▲/▼◄/►...
  • Seite 78 Menü BILDSCHIRM Element Beschreibung Wählen Sie den Modus für den AUTOM. BLANK Bildschirm mit den ▲/▼ -Tasten. BLAU  WEISS  SCHWARZ • Um das Einbrennen des Bildes zu vermeiden, schaltet der AUTOM. BLANK Bildschirm unter folgenden Bedingungen nach einigen Minuten durch AUTOM.
  • Seite 79 Menü BILDSCHIRM Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. (1) Wenn Sie diese Option wählen, wird ein Dialog namens "Mein Bild"...

  • Seite 80: Quellen Name

    Menü BILDSCHIRM Element Beschreibung Mit den Tasten ▲/▼ wird die Mein Bild Sperre aus-/eingeschaltet. EIN  AUS Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt Mein Bild Sperre werden. Verwenden Sie diese Funktion zum Schutz des aktuellen Bildes. •...
  • Seite 81 Menü BILDSCHIRM Element Beschreibung (6) Der aktuelle Name wird in der ersten Zeile angezeigt. Verwenden Sie die Tasten ▲/▼/◄/► und die ENTER- oder -Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen, drücken Sie die RESET-Taste oder drücken Sie ◄...
  • Seite 82 Menü BILDSCHIRM Element Beschreibung Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen.

  • Seite 83: Menü Opt

    Menü OPT. Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie mit den Cursortasten ▲/▼ eine Menüoption und drücken Sie die Cursortaste ► oder die ENTER-Taste, um die Option auszuführen. Element Beschreibung Die Anschlüsse können so eingestellt werden, dass sie bei der Suche mithilfe der AUTOM.SUCHE-Funktion (unten) oder bei der Auswahl mithilfe der Tasten am Bedienfeld ignoriert werden.

  • Seite 84: Verschl-Timer

    Menü OPT. Element Beschreibung Mit den Tasten ▲/▼ wird die Funktion DIREKTSTROM AN aus-/ eingeschaltet. EIN  AUS Wenn diese Funktion eingeschaltet ist, wird die Lampe im Projektor automatisch nur ohne das übliche Verfahren eingeschaltet (29), wenn der Projektor wieder mit Strom versorgt wird, nachdem die DIREKTSTROM Stromversorgung bei leuchtender Lampe unterbrochen wurde.
  • Seite 85 Menü OPT. Element Beschreibung Mit dieser Option kann den Tasten MY BUTTON 1 bis 2 auf der Fernbedienung eine der folgenden Funktionen zugewiesen werden (7). (1) Wählen Sie mit den Tasten ▲/▼ im Menü MEINE TASTE eine Taste (MEINE TASTE-1 bis 4) und drücken Sie die Taste ► oder ENTER, um den Einstellungsdialog MEINE TASTE aufzurufen.

  • Seite 86: Programm Bearbeiten

    Menü OPT. Element Beschreibung ■ Einrichtung des Menüpunkts 1. Verwenden Sie die Cursortasten ▲/▼/◄/► zum Auswählen oder Einstellen eines Menüs. 2 Wählen Sie OK, um die Einstellungen zu beenden. HINWEIS • Richten Sie sich zur korrekten Bedienung nach der Bildschirmanzeige (OSD). Element Beschreibung Stellen Sie das Datum (Jahr/Monat/Tag) und...
  • Seite 87 Menü OPT. Element Beschreibung Mit dem Häkchen Häkchen im sind das Datum und Kontrollkästchen Ersteinrichtungsinformationen sichtbar Seite 2/2 (Stellen Sie ein bestimmtes Datum (1 bis 10) ein.) Drücken Sie, während "SAMSTAG" ausgewählt ist, die Cursortaste ▼, um von Seite 1/2 zu Seite 2/2 umzublättern. ZEITPLAN (Fortsetzung) ■...
  • Seite 88 Menü OPT. Element Beschreibung ■ Bearbeitung des gewählten PROGRAMM 1. Wählen Sie ein Ereignis (1 bis 20). Verwenden Sie die Cursortasten ▲/▼ zur Auswahl. Drücken Sie die Cursortaste ►, um die ZEIT und das EREIGNIS einzustellen. 2. Verwenden Sie die Cursortasten ◄/►...
  • Seite 89 Menü OPT. Element Beschreibung Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten ▲/▼, und drücken Sie die Taste ► oder die ENTER-Taste an der Fernbedienung zum Fortfahren. HÖHENLAGE Mit den Tasten ▲/▼ wird die Drehzahl der Kühlgebläse umgeschaltet. Wird der Projektor auf einer Höhe von 1600 m oder höher benutzt, wählen Sie HOCH.
  • Seite 90 Menü OPT. Element Beschreibung TASTENSPERRE (1) Nutzen Sie die Tasten ▲/▼, um die Bediensteuerung auszuwählen. BEDIENFELD  FERNBEDIENUNG (2) Nutzen Sie die Tasten ◄/► für die Auswahl von EIN oder AUS. EIN  AUS Durch die Auswahl von EIN im Schritt 2 werden, mit Ausnahme von STANDBY/ON, die Tasten der im Schritt 1 gewählten Bediensteuerung gesperrt.
  • Seite 91 Menü OPT. Element Beschreibung Bei Auswahl dieser Option wird das Menü KOMMUNIKATION angezeigt. In diesem Menü können Sie die seriellen Kommunikationseinstellungen des Projektors über den CONTROL-Anschluss einstellen. • Wählen Sie eine Menüoption mit den Cursortasten SERVICE KOMMUNIKATION ▲/▼. Danach können Sie mit der Taste ► das (Fortsetzung) Untermenü...
  • Seite 92 Menü OPT. Element Beschreibung KOMMUNIKATIONSTYP Wählen Sie den Kommunikationstyp für die Übertragung über den CONTROL-Anschluss. NETZBRÜCKE (DRAHTLOS)  NETZBRÜCKE (VERDRAHTET)  NETZBRÜCKE: Wählen Sie diesen Typ, wenn ein externes Gerät als Netzwerk-Terminal vom Computer aus über diesen Projektor gesteuert werden soll. Wählen Sie DRAHTLOS oder VERDRAHTET als Netzwerkverbindungsmodus aus.

  • Seite 93: Serielle Einstellungen

    Menü OPT. Element Beschreibung SERIELLE EINSTELLUNGEN Wählen Sie die Bedingungen für serielle Kommunikation für den CONTROL-Anschluss. BAUDRATE 4800bps  9600bps  19200bps  38400bps PARITÄT KEINE  UNGERADE  GERADE • Die BAUDRATE ist fest auf 19200 bps und PARITÄT fest auf KEINE eingestellt, wenn der KOMMUNIKATIONSTYP auf AUS gestellt ist (92).

  • Seite 94: Netzbrücke Als Kommunikationstyp Und Halb-Dupulex Als Übertragungsmethode

    Menü OPT. Element Beschreibung ANTWORTGRENZZEITE Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL-Anschluss kommuniziert wird, eingeräumt werden soll. AUS  1s  2s  3s AUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist.
  • Seite 95 Menü OPT. Element Beschreibung KABEL NETZWERK Zur Auswahl des LAN- oder HDBaseT -Anschlusses. LAN  HDBaseT ・Wenn HDBaseT eingestellt ist, kann NETZWERK (WOL) im Menü SETUP > STANDBY-MOD. nicht gewählt werden. ・Wenn NETZWERK(WOL) im Menü SETUP > STANDBY-MOD. gewählt wird, wird dieser Punkt fest auf LAN eingestellt.

  • Seite 96: Multimedia

    Menü OPT. Element Beschreibung Die Multimediafunktion kann mit den Tasten ▲/▼ ein- und ausgeschaltet werden. Bei Auswahl von AUS wird die Netzwerkfunktion deaktiviert. Auch die nachstehenden Menüpunkte sind inaktiv. • Menü NETZWERK • VERDRAHTETES NETZWERK MULTIMEDIA • KOMMUNIKATIONSTYP • NETZWERK(WOL) in STANDBY-MOD. STANDBY-MOD.

  • Seite 97: Menü Netzwerk

    Menü NETZWERK Menü NETZWERK Siehe Netzwerkbetrieb für Einzelheiten zum NETZWERK-Betrieb. Beachten Sie, dass eine unsachgemäße Netzwerkeinstellung am Projektor Probleme im Netzwerk verursachen kann. Lassen Sie sich unbedingt von Ihrem Netzwerkadministrator beraten, bevor Sie eine Verbindung mit einem bestehenden Access Point Ihres Netzwerks herstellen.

  • Seite 98: Menü Sicherheit

    2. Geben Sie das registrierte Passwort mit den Tasten ▲/▼/◄/► ein. Die Werksvoreinstellung für das Passwort lautet wie folgt. CP-WU5506M : 2905 CP-WX5506M : 1205 Dieses Passwort kann geändert werden (unten). Führen Sie den Cursor zur ganz rechten Stelle im Feld PASSWORT EINGEBEN und drücken Sie die Taste ►, um das Menü...
  • Seite 99 Menü SICHERHEIT Element Beschreibung Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern. 1 Funktion Mein Bild PASSWORT einschalten 1-1 Verwenden Sie die Tasten ▲/▼...
  • Seite 100 Menü SICHERHEIT Element Beschreibung Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde. 1 PIN SPERRE einschalten 1-1 Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option PIN SPERRE und drücken Sie dann die Taste ►...
  • Seite 101 Menü SICHERHEIT Element Beschreibung Wenn für diese Funktion EIN eingestellt ist und der vertikale Winkel des Projektors oder die Einstellung unter INSTALLAT. nicht der zuvor gespeicherten Einstellung entspricht, wird der Alarm BEWEGUNGS DETEKTOR EIN eingeblendet und das Eingangssignal wird nicht angezeigt. •...

  • Seite 102: Mein Text Passwort

    Menü SICHERHEIT Element Beschreibung Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde: • Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden. •...
  • Seite 103 Menü SICHERHEIT Element Beschreibung (1) Wählen Sie mit den Tasten ▲/▼ im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und drücken Sie dann die Taste ► oder ENTER, um das Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen. (2) Schalten Sie mit den Tasten ▲/▼ das Menü MEIN TEXT MEIN TEXT ANZEIGEN ein oder aus.

  • Seite 104: Anzeige Sicherheit

    Menü SICHERHEIT Element Beschreibung Durch die Auswahl dieses Menüpunkts wird das Dialogfenster ANZEIGE SICHERHEIT aufgerufen. Nutzen Sie die Tasten ▲/▼ für die Auswahl von EIN oder AUS. ANZEIGE EIN  AUS SICHERHEIT Wird EIN eingestellt, wenn für PIN SPERRE oder BEWEGUNGS DETEKTOR die Option EIN gewählt wurde, blinkt die SECURITY- Anzeige im Standby-Modus gelb (100, 101).

  • Seite 105: Wartung

    Wartung Wartung Austausch der Lampe Eine Lampe hat eine begrenzte Produktlebensdauer. Bei Verwendung der Lampe über längere Zeit besteht die Gefahr, dass die Bilder dunkler werden oder der Farbton schlecht wird. Beachten Sie, dass jede Lampe eine andere Lebensdauer hat, und manche Lampen bereits kurz nach der Inbetriebnahme bersten oder durchbrennen können.

  • Seite 106: Lampenwarnung

    Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG ►Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.

  • Seite 107: Reinigung Und Austausch Des Luftfilters

    Wartung Reinigung und Austausch des Luftfilters Bitte prüfen und reinigen Sie den Luftfilter regelmäßig. Wenn die Anzeigen oder eine Meldung zum Reinigen des Luftfilters auffordern, sollten Sie dieser Aufforderung so bald wie möglich nachkommen. Darüber hinaus ist ein zusätzlicher Luftfilter an der Innenseite der Filterabdeckung angebracht.
  • Seite 108 Wartung Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF.MENÜ zurück. (1) Drücken Sie die Taste MENU zur Anzeige eines Menüs. (2) Weisen Sie auf FILTER-TIMER mit der Taste ▲/▼, und drücken Sie dann die Taste ►...

  • Seite 109: Einsetzen Der Batterie Der Internen Uhr

    Schieben Sie während diesem Aufbrechen einen Finger vorsichtig in die Batterie, da diese ansonsten aus der Halterung herausspringen könnte. Setzen Sie eine neue Batterie des Typs HITACHI MAXELL CR2032 oder CR2032H ein. Schieben Sie die Batterie unter die Kunststoffklaue, und drücken Sie sie in die Halterung, bis sie mit einem Klicken einrastet.

  • Seite 110: Sonstige Pflege

    Wartung Sonstige Pflege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Pflege der Optik Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden.
  • Seite 111 Wartung Pflege des Gehäuses und der Fernbedienung Falsche Pflege kann zu Beeinträchtigungen wie Verfärbung, Abblättern von Farbe usw. führen. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab. Lassen Sie den Projektor ausreichend abkühlen. Nachdem Sie sichergestellt haben, dass der Projektor richtig abgekühlt ist, wischen Sie ihn leicht mit Gaze oder einem weichen Lappen ab.

  • Seite 112: Fehlersuche

    Fehlersuche Fehlersuche Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort. WARNUNG ►Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw.
  • Seite 113 Präsentations-Tools Fehlersuche Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle. Ein ungeeignetes Signal wird ausgegeben. Ein ungeeignetes Signal wird ausgegeben. Die Temperatur im Inneren des Geräts steigt.
  • Seite 114 Fehlersuche Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Eine Warnung zum Reinigen des Luftfilters. Schalten Sie das Gerät sofort ab und wechseln Sie den Luftfilter wie im Kapitel Luftfilter reinigen und ersetzen des Handbuches beschrieben. Nachdem Sie den Luftfilter ausgetauscht haben, setzen Sie unbedingt den Betriebsstundenzähler des Luftfilters zurück (70, 108).

  • Seite 115: Informationen Zu Den Anzeigelampen

    Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Die Anzeige ist im Folgenden beschrieben. Leuchtet Blinkt Anzeigestatus Beschreibung Der Projektor ist im Standby-Zustand. Siehe Abschnitt "Gerät ein/aus". orange Der Projektor läuft warm.
  • Seite 116 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) Anzeigestatus Beschreibung Der Projektor kühlt ab. Ein bestimmter Fehler wurde erkannt. Bitte warten Sie, bis die POWER-Anzeige zu blinken beliebig aufhört, und führen Sie dann die geeignete Maßnahme entsprechend der nachstehenden Beschreibung aus. Die Lampenabdeckung wurde nicht richtig befestigt. Bitte schalten Sie das Gerät aus und lassen es mindestens 45 Minuten lang abkühlen.
  • Seite 117 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) Anzeigestatus Beschreibung Es besteht die Möglichkeit, dass das Innere des Geräts zu heiß geworden ist. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie die folgenden Punkte und schalten Sie das Gerät wieder ein.
  • Seite 118 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) Anzeigestatus Beschreibung Die Funktion PIN SPEFRRE oder BEWEGUNGS DETEKTOR ist aktiv. Siehe Menü SICHERHEIT > PIN SPERRE (100) Gelb oder BEWEGUNGSDETEKTOR (101) Wenn die gleiche Anzeige nach der Abhilfemaßnahme erscheint, wenden Sie sich an Ihren Fachhändler oder die Kundendienstvertretung.

  • Seite 119: Alle Einstellungen Zurücksetzen

    Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) HINWEIS • Wenn sich das Innere überhitzt, wird der Projektor aus Sicherheitsgründen automatisch ausgeschaltet, und die Anzeigeleuchten können ebenfalls ausgeschaltet werden. Ziehen Sie in diesem Fall den Netzstecker und warten Sie mindestens 45 Minuten. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.

  • Seite 120: Nicht Auf Gerätefehler Hinweisende Anzeichen

    Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Netzleitung wurde nicht angeschlossen. Schließen Sie die Netzleitung ordnungsgemäß an. Die Netzstromversorgung wurde während des Betriebs unterbrochen, beispielsweise durch einen Stromausfall usw.
  • Seite 121 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Signalleitungen sind nicht richtig angeschlossen. 12 ~ 21 Schließen Sie die Audioleitungen richtig an. Die Lautstärke ist sehr niedrig eingestellt. Stellen Sie die Lautstärke über das Menü oder mit der 31, 76 Fernbedienung auf einen höheren Pegel ein.
  • Seite 122 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Die Batterien der Fernbedienung sind fast leer. Fernbedienung Ersetzen Sie die Batterien. funktioniert nicht. Die Video- Die Funktion EINFRIEREN ist eingeschaltet. Bildschirmanzeige Drücken Sie die FREEZE-Taste, um den Bildschirm auf friert ein.
  • Seite 123 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Verschwommene Das Objektiv ist schmutzig oder beschlagen. Reinigen Sie das Objektiv wie unter Pflege der Optik Bilder. beschrieben. (Fortsetzung) Wenn der Projektor im Öko-Modus läuft, kann der Bildschirm flimmern.
  • Seite 124 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Das angezeigte Blending-Bereich ist eingestellt. Setzen Sie Blending-Bereich global auf AUS oder Blending Bild ist teilweise dunkel. - Modus auf AUS. ÖKO-MODUS- Blending - Modus ist auf MANUELL gesetzt. Einstellung kann Setzen Sie Blending - Modus auf AUS.
  • Seite 125 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Prüfen Sie, ob das LAN-Kabel nach CAT5e zertifiziert ist. – Versuchen Sie ein anderes LAN-Kabel. – Wenn der LAN-Kabelweg mit mehr als 3 Steckverbindungen Keine verlängert wurde, ist eine Übertragung über 100 Meter unter –...
  • Seite 126 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Das Signal von Prüfen Sie, ob PROJEKTOR bei OPT. - SERVICE - HDMI- HDMI OUT wird AUSGANG-AUFLÖSUNG eingestellt ist. nicht an das Stellen Sie im obigen Menü EXTERNES GERÄT ein. externe Gerät Wenn das Signal immer noch nicht ausgegeben wird, prüfen ausgegeben.

  • Seite 127: Technische Daten

    Bitte lesen Sie Lieferumfang in der Bedienungsanleitung (Kurzform), die gedruckt beiliegt. Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die Projektorsoftware”.

Diese Anleitung auch für:

Cp-wx5506m

Inhaltsverzeichnis
