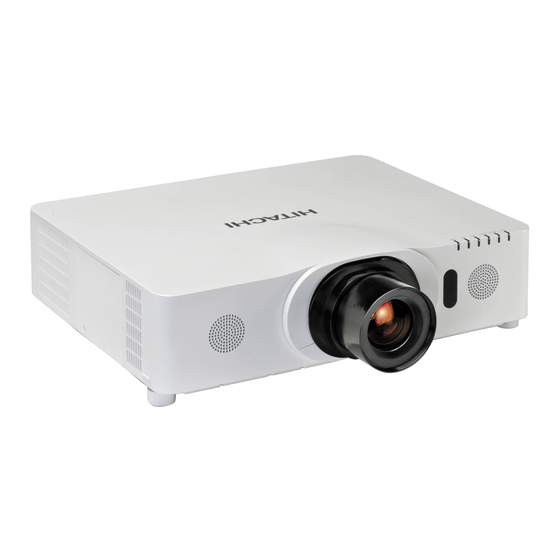

Hitachi CP-X8160 Benutzerhandbuch

Inhaltsverzeichnis

Quicklinks

Projektor

CP-X8150/CP-X8160/CP-WX8240/

CP-WX8255/CP-SX8350/CP-WU8440/

CP-WU8450

Bedienungsanleitung (detailliert)

Benutzerhandbuch

Vielen Dank, dass Sie diesen Projektor erworben haben.

WARNUNG

zugehörigen Handbücher. Lesen Sie zuerst die Sicherheits-Richtlinien und

verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.

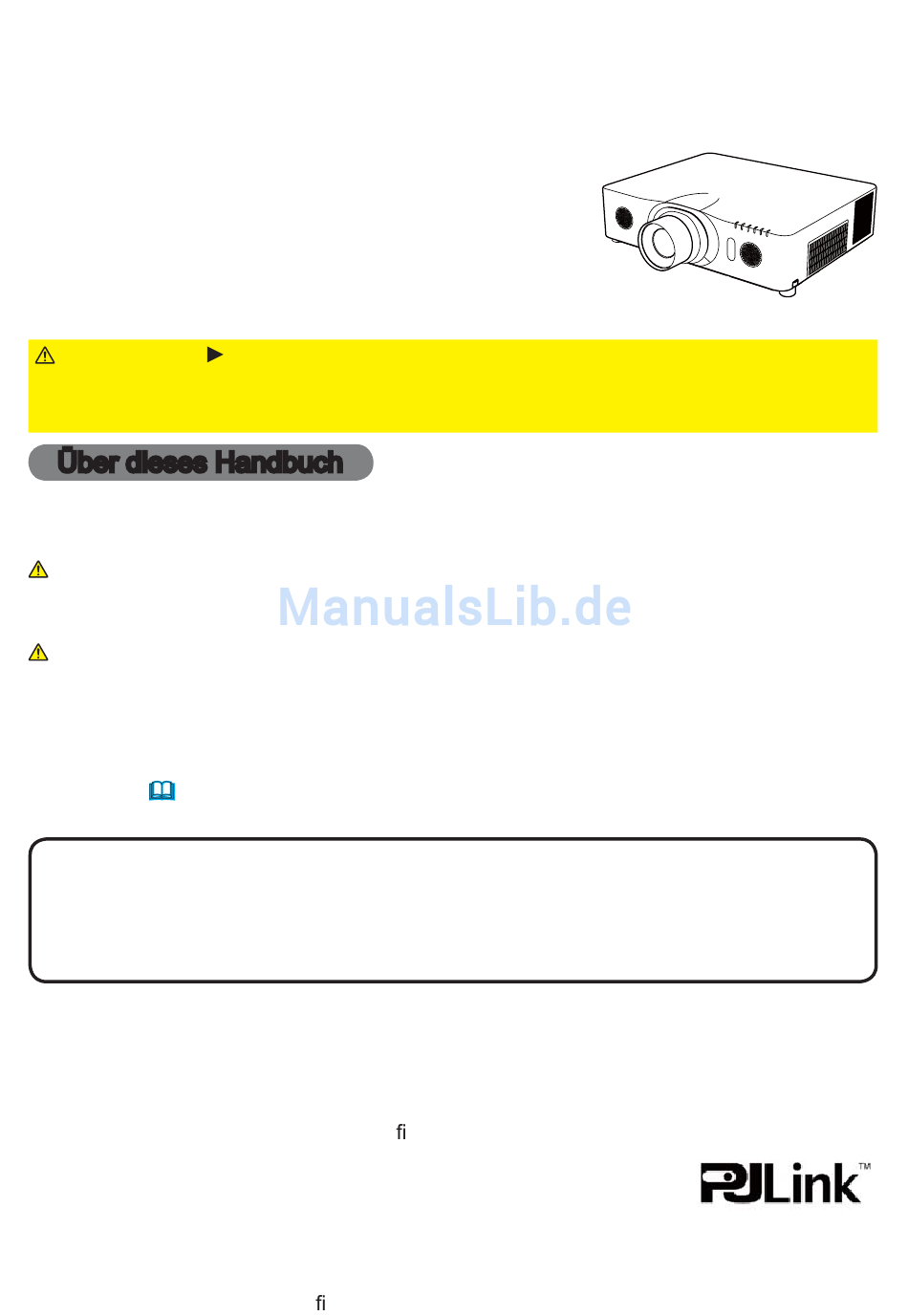

Über dieses Handbuch

In dieser Anleitung werden verschiedene Symbole verwendet. Die Bedeutung

dieser Symbole ist im Folgenden beschrieben.

WARNUNG

VORSICHT

ZUR BEACHTUNG Dieses Kennwort macht auf Fehler aufmerksam, die eine Störung

HINWEIS

• Die Informationen in diesem Handbuch können ohne vorherige

Ankündigung geändert werden.

• Der Hersteller übernimmt keine Verantwortung für etwaige in diesem Handbuch enthaltene Fehler.

• Die Vervielfältigung, Übertragung oder Verwendung dieses Dokuments oder

dessen Inhalts ist ohne ausdrückliche schriftliche Genehmigung nicht gestattet.

Anerkennung von Warenzeichen

• Mac

ist ein eingetragenes Warenzeichen der Apple Inc.

• Windows

, DirectDraw

Corporation in den USA und/oder anderen Ländern.

• VESA und DDC sind Warenzeichen der Video Electronics Standard Association.

• HDMI

, das HDMI-Logo und High-De nition Multimedia Interface sind Warenzeichen

bzw. eingetragene Warenzeichen von HDMI Licensing LLC.

• Das Warenzeichen PJLink betrifft Warenzeichenrechte in Japan, den

Vereinigten Staaten von Amerika und anderen Ländern und Gebieten.

• Blu-ray Disc

und Blu-ray

• DICOM

ist das eingetragenes Warenzeichen der National Electrical Manufacturers Association für ihre

Standards (Veröffentlichungen) zum Thema digitale Kommunikation von medizinischen Informationen.

Alle anderen Warenzeichen be nden sich im Besitz ihrer jeweiligen Eigentümer.

Lesen Sie vor dem Gebrauch dieses Geräts sämtliche

Dieses Symbol weist auf Information hin, die bei Nichtbeachtung

möglicherweise zu Unfällen mit Verletzungen oder sogar

Todesfolge führen kann.

Dieses Symbol weist auf Information hin, die bei Nichtbeachtung

möglicherweise zu Unfällen mit Verletzungen oder Sachschäden

führen kann.

verursachen können.

Bitte beachten Sie die Seiten, auf die nach diesem Symbol

hingewiesen wird.

und Direct3D

sind eingetragene Warenzeichen der Blu-ray Disc Association.

sind eingetragene Warenzeichen von Microsoft

Inhaltsverzeichnis

Kapitel

Inhaltsverzeichnis

Fehlerbehebung

Inhaltszusammenfassung für Hitachi CP-X8160

Seite 1 Projektor CP-X8150/CP-X8160/CP-WX8240/ CP-WX8255/CP-SX8350/CP-WU8440/ CP-WU8450 Bedienungsanleitung (detailliert) Benutzerhandbuch Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG Lesen Sie vor dem Gebrauch dieses Geräts sämtliche zugehörigen Handbücher. Lesen Sie zuerst die Sicherheits-Richtlinien und verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz.
Seite 2: Bedeutung Der Symbole
Lesen Sie zuerst diese Sicherheits-Richtlinie durch. Projektor Bedienungsanleitung - Sicherheits-Richtlinien Vielen Dank, dass Sie diesen Projektor erworben haben. WARNUNG • Lesen Sie alle Handbücher, die zum Projektor gehören, damit Sie die Bedienung verstanden haben. Verwahren Sie die Handbücher nach dem Lesen an einem sicheren Platz. Eine falsche Behandlung des Produkts kann zu Verletzungen und zu Beschädigungen führen.
Seite 3: Sicherheitsvorkehrungen
Sicherheitsvorkehrungen WARNUNG Im Falle einer Störung den Projektor niemals weiterbenutzen. Anormale Erscheinungen, wie Rauch, seltsamer Geruch, kein Bild, kein Ton, zu lauter Ton, Beschädigung von Gehäuse, Elementen oder Kabeln, Eindringen von Flüssigkeiten oder Fremdkörpern usw., können einen Brand oder elektrischen Schlag verursachen. In solchen Fällen sofort den Netzschalter ausschalten, und dann den Netzstecker von der Netzsteckdose abziehen.
Seite 4 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Beachten Sie hohe Temperaturen des Projektors. Bei eingeschalteter Lampe werden hohe Temperaturen erzeugt. Diese können einen Brand oder Verbrennungen verursachen. Lassen Sie in Haushalten mit Kindern besondere Vorsicht walten. Vermeiden Sie eine Berührung des Objektivs, der Lüfter und der Ventilationsöffnungen während oder unmittelbar nach dem Gebrauch, um eine Verbrennung zu verhüten.
Seite 5 Sicherheitsvorkehrungen (Fortsetzung) WARNUNG Die Lichtquellenlampe vorsichtig handhaben. Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann durchbrennen oder mit einem lauten Knall platzen. Wenn die Lampe platzt, können Glassplitter in das Lampengehäuse fallen und quecksilberhaltige Dämpfe aus den Lüftungsschlitzen des Projektors entweichen.
Seite 6 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Beim Transportieren des Projektors Sorgfalt walten lassen. Missachtung kann zu Verletzungen oder Beschädigung führen. • Den Projektor nicht während des Betriebs bewegen. Ziehen Sie das Netzkabel und alle Anschlusskabel ab, und schließen Sie den Objektivschieber oder den Objektivdeckel, bevor Sie den Projektor bewegen.
Seite 7 Sicherheitsvorkehrungen (Fortsetzung) VORSICHT Das Netzkabel zur Aufbewahrung abziehen. • Aus Sicherheitsgründen ist das Netzkabel abzuziehen, wenn der Projektor längere Zeit nicht benutzt wird. Netzstecker aus • Vor der Reinigung den Projektor ausschalten und vom Stromnetz trennen. Eine der Steckdose Missachtung kann zu einem Brand oder elektrischen Schlag führen. ziehen.
Seite 8 Sicherheitsvorkehrungen (Fortsetzung) HINWEIS Über Verbrauchsteile. Die Lampe, LCD-Panele, Polarisationsfilter und anderer optischer Komponenten sowie Luftfilter und Kühlgebläse haben unterschiedliche Lebensdauern. Es kann erforderlich wrede, diese Teile nach längerer Verwendung auszutauschen. • Diese Produkt ist nicht für lange ununterbrochene Verwendung konstruiert. Bei ununterbrochener Verwendung für 6 Stunden oder länger oder bei täglicher Verwendung für 6 Stunden oder mehr (auch wenn nicht ununterbrochen) oder bei langer wiederholter Verwendung kann die Lebensdauer verkürzt werden, und Austausch dieser Teile kann erforderlich werden, auch wenn seit Inbetriebnahme noch...
Seite 9 Lampe WARNUNG HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn Sie Erschütterungen ausgesetzt, verkratzt oder, wenn Sie heiss ist, angefasst wird. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer habe.
Seite 10: Richtlinien Und Vorschriften
Richtlinien und Vorschriften FCC-Warnhinweis Dieses Gerät entspricht den Bestimmungen von Abschnitt 15 der FCC-Richtlinien. Das Gerät kann nur unter den beiden folgenden Bedingungen betrieben werden: (1) Das Gerät verursacht keine störenden Interferenzen und (2) das Gerät muss alle empfangenen Interferenzen einschließlich Interferenzen, die einen unerwünschten Betrieb verursachen, akzeptieren.
Seite 11: Inhaltsverzeichnis
Status-Monitor ... . 20 Schwebendes Menü, Fenster Optionen <Nur beim CP-X8160, CP-WX8255 Wartung ....111 und CP-WU8450>...
Seite 12: Einleitung
Einleitung Einleitung Merkmale Der Projektor bietet vielseitige Einsatzmöglichkeiten durch die folgenden Merkmale. Die HDMI-Anschlüsse können verschiedene Bildquellengeräte mit digitaler Schnittstelle unterstützen, um ein klareres Bild auf dem Bildschirm zu erzielen. Die extrem helle Lampe und das hoch qualitative optische System erfüllt die Anforderungen für den professionellen Einsatz.
Seite 13: Teilebezeichnungen
(7) Objektiv (8) Objektivdeckel (9) Anzeigen ( (10) (11) (10) Einlassluftöffnungen (11) Bedienfeld ( (12) Status-Monitor ( (13) (17) < Nur beim CP-X8160, CP-WX8255 und (16) (14) CP-WU8450> (18) (13) AC IN (Netzanschluss) ( (10) (19) (14) Abluftöffnungen (15) Anschlüsse (...
Seite 14: Anschlüsse ( 10 ~ 14)
Einleitung Teilebezeichnungen (Fortsetzung) Bedienfeld und Anzeigen (9) (10) (11) (12) (13) (14) (1) Taste STANDBY/ON ( 26, 37) (2) Taste INPUT ( (3) Taste MENU ( (4) Taste LENS SHIFT ( (5) Taste ZOOM ( (6) Tasten FOCUS - / + ( (7) Taste SHADE ( 22, 29) (8) Taste FUNCTION (...
Seite 15 Einleitung Teilebezeichnungen (Fortsetzung) Fernbedienung (1) Taste STANDBY ( (2) Taste ON ( (3) Tasten ID - 1 / 2 / 3 / 4 ( (11) (4) Taste COMPUTER 1 ( (10) (12) (5) Taste COMPUTER 2 ( (13) (15) (6) Taste COMPUTER 3 * (14) (7) Taste LAN ( (16)
Seite 16: Einrichten
Einrichten Einrichten Stellen Sie den Projektor entsprechend der Umgebung und dem Verwendungszweck auf. Bei einer speziellen Installation, beispielsweise Deckenmontage, sind unter Umständen zur vorschriftsmäßigen Befestigung spezielle Zubehörteile Technische Daten in der Bedienungsanleitung (Kurzform)) und Arbeiten nötig. Lassen Sie sich vor der Installation von Ihrem Fachhändler beraten. Anordnung Beachten Sie die Tabellen T-1 bis T-6 auf der Rückseite der Bedienungsanleitung (Kurzform) sowie die folgenden Angaben, um die Bildschirmgröße und den...
Seite 17 • Für Spezialinstallationen, wie z. B. die Anbringung an der Decke, lassen Sie sich bitte zuvor von Ihrem Händler beraten. • Nur beim CP-X8160, CP-WX8255 und CP-WU8450 besteht die Möglichkeit, den Projektor mit speziellen Zubehörteilen in einer beliebigen Ausrichtung zu installieren.
Seite 18: Zur Beachtung
Einrichten Anordnung (Fortsetzung) VORSICHT Stellen Sie den Projektor an einem kühlen Ort auf und achten Sie auf ausreichende Lüftung. Liegt eine Fehlfunktion vor oder ist die Temperatur im Inneren des Projektors zu hoch, schaltet sich der Projektor automatisch aus. Verwendung eines beschädigten Projektors kann zu Bränden und/oder elektrischen Schlägen führen.
Seite 19: Anschließen Der Geräte
Einrichten Anschließen der Geräte Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist und legen Sie das dem Gerätesignal entsprechende erforderliche Zubehör wie Kabel bereit.
Seite 20 Einrichten Anschließen der Geräte (Fortsetzung) Computer 26, 107) HINWEIS • Vergewissern Sie sich vor dem Anschluss des Projektors an einen Computer in der Bedienungsanleitung des Computers, dass der an den Projektor ausgegebene Signalpegel sowie die Synchronisierungsmethoden und Bildschirmau ösung mit dem Projektor kompatibel sind. - Manche Signale benötigen einen Adapter zur Eingabe in diesen Projektor.
Seite 21: Anschließen Der Geräte (Fortsetzung) ( 74) ( 19) Computer
Einrichten Anschließen der Geräte (Fortsetzung) Externes Computer Zugangspunkt Wireless Adapter (optional) USB- 92, 102) WARNUNG Der USB Wireless Adapter kann heiß werden, weshalb Sie zur Vermeidung möglicher Verbrennungen die Netzleitung des Projektors ziehen und dann 10 Minuten warten sollten, bevor Sie den Adapter berühren. Bei Verwendung des USB Wireless Adapters müssen Sie den Adapter an den weiter vom LAN-Anschluss entfernten USB TYPE A-Anschluss anschließen und die 15).
Seite 22 Einrichten Anschließen der Geräte (Fortsetzung) VCR/DVD/Blu-ray 26, 50) Disc -Player HINWEIS • Die HDMI-Anschlüsse dieses Modells sind kompatibel mit HDCP (Highbandwidth Digital Content Protection) und können daher das Videosignal von mit HDCP kompatiblen DVD-Playern usw. anzeigen. - Der HDMI-Anschlüsse unterstützt die folgenden Signale: Videosignal : 480i@60, 480p@60, 576i@50, 576p@50, 720p@50/60, 1080i@50/60, 1080p@50/60 Audiosignal : Format Lineare PCM...
Seite 23: Befestigen Der Kabel
Einrichten Anschließen der Geräte (Fortsetzung) Lautsprecher Monitor (mit einem Verstärker) Ein anderer Projektor (Kabelgebundenen) Fernbedienung HINWEIS • Für die Nutzung einer kabelgebundenen Fernbedienung schließen Sie die kabelgebundene Fernbedienung an den REMOTE CONTROL IN- Anschluss an. Sie können an den REMOTE CONROL OUT-Anschluss auch einen anderen Projektor anschließen und ihn mit der kabelgebundenen Fernbedienung steuern.
Seite 24: Anbringen Der Adapterabdeckung
Einrichten Anbringen der Adapterabdeckung Vorsprung Bei Verwendung des USB Wireless Adapters müssen Sie den Adapter an den weiter vom LAN-Anschluss entfernten USB TYPE A-Anschluss anschließen und die mitgelieferte Adapterabdeckung verwenden. Lösen Sie die Schraube (mit Dreiecksmarkierung), die sich unten links neben den USB TYPE A Anschlüssen be ndet.
Seite 25: Stromversorgung Anschließen
Einrichten Stromversorgung anschließen Schließen Sie die Netzleitung an den AC IN AC IN (Netzanschluss) des Projektors an. Netzleitung Stecken Sie den Stecker der Netzleitung in die Steckdose. Nachdem die Stromversorgung einige Sekunden lang anliegt, leuchtet die POWER-Anzeige konstant orangefarben auf. Bitte denken Sie daran, dass bei aktivierter 64), der Anschluss der DIREKTSTROM AN-Funktion (...
Seite 26: Fernbedienung
Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn. Legen Sie die beiden AA-Batterien (HITACHI MAXELL oder HITACHI MAXELL ENERGY, Teilenummer LR6 oder R6P) entsprechend ihrer Plus- und Minuspole wie angezeigt in die Fernbedienung ein.
Seite 27: Über Das Fernbedienungssignal
Fernbedienung Ändern der Frequenz des Fernbedienungssignals Die als Zubehör gelieferte Fernbedienung hat zwei Signalfrequenzmodi Modus 1:NORMAL und Modus 2:HOCH. Wenn die Fernbedienung nicht richtig funktioniert, versuchen Sie, die Signalfrequenz zu ändern. Zum Einstellen des Modus halten Sie gleichzeitig die beiden nachstehend aufgeführten Tasten ca.
Seite 28: Verwendung Als Einfache Pc-Maus Und Tastatur
Fernbedienung Verwendung als einfache PC-Maus und Tastatur Die mitgelieferte Fernbedienung fungiert als Maus und Tastatur des Computers, wenn der USB TYPE B-Anschluss des Projektors mit dem USB TYPE A-Anschluss des Computers verbunden ist und 65). MAUS als USB TYPE B-Option im Menü OPT. ausgewählt ist ( (1) Taste BILD AUF: Drücken Sie die Taste PAGE UP auf der Fernbedienung.
Seite 29: Status-Monitor
Status-Monitor <Nur beim CP-X8160, CP-WX8255 und CP-WU8450> <Nur beim CP-X8160, CP-WX8255 und CP-WU8450> Status-Monitor Status-Monitor Der Status-Monitor ist das zusätzliche LCD an der Rückwand des CP-X8160, CP-WX8255 und CP-WU8450. Der Status-Monitor zeigt den gegenwärtigen Zustand des Projektors an, einschließlich Fehlern, Setup-Informationen und Fehlerverlauf.
Seite 30 Status-Monitor <Nur beim CP-X8160, CP-WX8255 und CP-WU8450> Anzeigen des Projektorzustands (Fortsetzung) : Zeigt die Versorgungsspannung und die Umgebungstemperatur in Grad Celsius an, während die Lampe leuchtet. 3. Zeile HINWEIS • Während der Projektor im Normalzustand nach einem Eingangssignal sucht oder der USB TYPE A-Anschluss gewählt ist, wird nichts auf der 2. Zeile des Monitors angezeigt.
Seite 31: Anzeigen Des Protokolls
Status-Monitor <Nur beim CP-X8160, CP-WX8255 und CP-WU8450> Anzeigen des Protokolls Informationen zum aktuellen Setup und zum Fehlerverlauf können per Tastenbedienung am Status-Monitor angezeigt werden. HINWEIS • Während der Aufwärmphase spricht der Projektor nicht auf Tastenbetätigungen an. • Wenn der USB TYPE A-Anschluss gewählt ist, verwenden Sie zum Anzeigen des Protokolls die Tasten am Bedienfeld.
Seite 32 Status-Monitor <Nur beim CP-X8160, CP-WX8255 und CP-WU8450> Anzeigen des Protokolls (Fortsetzung) HINWEIS • Der Status-Monitor und seine Hintergrundbeleuchtung kehren wieder zum anfänglichen Zustand zurück, der vor Drücken der Taste FUNCTION oder ENTER vorlag, wenn eine andere Taste als die Cursortasten gedrückt oder 30 Sekunden lang keine Taste betätigt wird.
Seite 33: Gerät Ein/Aus
Gerät ein/aus POWER-Anzeige Gerät ein/aus Einschalten des Geräts Taste STANDBY Taste ON Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Achten Sie darauf, dass die POWER-Anzeige 118). Entfernen konstant orange leuchtet ( Sie dann die Objektivklappe.
Seite 34: Betrieb
Betrieb Betrieb Einstellen der Lautstärke Verwenden Sie die VOL + / - -Taste zur Einstellung der Lautstärke. VOL + / - Ein Dialog erscheint im Bild, um bei der Einstellung -Tasten der Lautstärke zu helfen. Auch wenn Sie nichts tun, wird der Dialog nach einigen Sekunden automatisch geschlossen.
Seite 35: Ein Eingangssignal Wählen
Betrieb Ein Eingangssignal wählen Drücken Sie die INPUT-Taste am Projektor. Bei jedem Drücken der Taste schaltet der Projektor seinen Eingangsanschluss vom aktuellen Anschluss um wie folgt. COMPUTER IN1 COMPUTER IN2 INPUT-Taste VIDEO USB TYPE A S-VIDEO USB TYPE B COMPONENT HDMI 2 HDMI 1 HINWEIS...
Seite 36: Wahl Eines Seitenverhältnisses
Wahl eines Seitenverhältnisses Drücken Sie die ASPECT-Taste an der Fernbedienung. Bei jedem Drücken der Taste schaltet der Projektor zwischen den Modi für das Seitenverhältnis um. ASPECT Bei einem Computersignal -Taste CP-X8150, CP-X8160: 16:9 16:10 NORMAL CP-WX8240, CP-WX8255, CP-SX8350, CP-WU8440, CP-WU8450: 16:9 16:10...
Seite 37: Ausrichten Des Projektors Über Die Einstellfüße
9 Grad. Durch eine unzulässig große Neigung des Projektors kann Fehlfunktion oder oder Verkürzung der Lebensdauer von Verbrauchsteilen oder des Projektors selber verursacht werden. Nur beim CP-X8160, CP-WX8255 und CP-WU8450 besteht die Möglichkeit, den Projektor mit speziellen Zubehörteilen in einer beliebigen Ausrichtung zu installieren. Lassen Sie sich bezüglich einer...
Seite 38: Einstellen Des Objektivs
Betrieb Einstellen des Objektivs LENS SHIFT-Taste Einstellen von Zoom und Fokus ZOOM + / --Tasten Das ZOOM- oder FOKUS-Dialogfenster wird eingeblendet, sobald Sie eine der Tasten ZOOM, ZOOM -, ZOOM +, FOCUS + und FOCUS - betätigen. Betätigen Sie die Tasten ZOOM+ / - auf der Fernbedienung FOCUS + / --Tasten oder die Taste ZOOM und die Cursortasten Projektor, um die Bildschirmgröße anzupassen.
Seite 39: Objektivspeicher Löschen
Betrieb Einstellen des Objektivs (Fortsetzung) Objektivspeicher Dieser Projektor bietet Speicher für Objektiveinstellungen (OBJ.VERSCH. und OBJEKTIVTYP). Es können bis zu 3 Einstellungendatensets gespeichert werden. Um auf die Objektivspeicherfunktion zuzugreifen, drück- en Sie die Taste POSITION oder FUNCTION, während FUNCTION das Dialogfenster für OBJ.VERSCH. eingeblendet wird. -Taste Der Dialog OBJEKTIVSPEICHER erscheint nun.
Seite 40: Automatische Einstellung Anwenden
Betrieb Automatische Einstellung anwenden Drücken Sie die AUTO-Taste an der Fernbedienung. Diese Taste hat folgende Funktion. AUTO Bei einem Computersignal -Taste Die vertikale Position, die horizontale Position und die horizontale Phase werden automatisch eingestellt. Stellen Sie vor Verwendung dieser Funktion sicher, dass das Anwendungsfenster auf die maximale Größe gestellt ist.
Seite 41: Korrektur Von Verzerrungen
Betrieb Korrektur von Verzerrungen Um die Verzerrung des projektierten Bilds zu korrigieren, stehen Ihnen drei Optionen zu Auswahl: AUTO, MANUELL und PERF. ANPASSG. Drücken Sie zuerst die Taste KEYSTONE, um das KEYSTONE-Menü anzuzeigen. Wählen Sie mithilfe der Tasten einen Menüpunkt aus. KEYSTONE AUTO: Zur automatischen vertikalen Korrektur der -Taste...
Seite 42 Wählen Sie eine der anzupassenden Ecken mithilfe der Tasten / / / aus und drücken Sie die Taste ENTER oder INPUT. Beim CP-X8150, CP-X8160, CP-WX8240 und CP-SX8350, CP-WX8255 können auch die Seiten zur CP-WU8440, CP-WU8450 Einstellung ausgewählt werden. (Fortsetzung nächste Seite)
Seite 43 Wenn Sie die aktuellen Einstellungen bewahren wollen, speichern Sie diese bitte vor dem Ausführen einer ÖFFNEN-Funktion. HINWEIS • <Nur beim CP-X8150, CP-X8160, CP-WX8240 und CP-WX8255> Jede Ecke und Seite kann individuell angepasst werden. In einigen Fällen wird jedoch gleichzeitig automatisch eine andere Ecke oder Seite angepasst.
Seite 44: Verwenden Der Vergrößerungsfunktion
Betrieb Verwenden der Vergrößerungsfunktion Drücken Sie die Taste MAGNIFY ON an der Tasten Fernbedienung. Das Bild wird vergrößert, und der MAGNIFY Dialog VERGRÖßERN erscheint im Bild. Bei der ON / OFF ersten Betätigung der Taste MAGNIFY ON nach dem Einschalten des Projektors wird das Bild auf das 1,5- fache gezoomt.
Seite 45: Kurzzeitiges Einfrieren Des Bildschirms
Betrieb Kurzzeitiges Einfrieren des Bildschirms Drücken Sie die FREEZE-Taste an der Fernbedienung. Die "EINFRIEREN"-Anzeige erscheint auf der FREEZE Projektions äche (obwohl die Anzeige nicht erscheint, -Taste wenn AUS für die Option MELDUNG im Menü 59), und der Projektor schaltet BILDSCHIRM gewählt ist ( auf EINFRIEREN-Modus, in dem das Bild eingefroren wird.
Seite 46: Verwendung Der Menüfunktion
Betrieb Verwendung der Menüfunktion Dieser Projektor hat die folgenden Menüs: BILD, ABBILDUNG, EINGB, SETUP, AUDIO, BILDSCHIRM, OPT., NETZWERK, SICHERHEIT. und EINF. MENÜ. Das EINF. MENÜ besteht aus häu g verwendeten Funktionen. Die weiteren Menüs werden nach Zweck kategorisiert und sind über das FORTGESCHRITT zugänglich. Jedes dieser Menüs wird auf gleiche Weise bedient.
Seite 47: Kommandowörter Im Osd-Menü
Betrieb Verwendung der Menüfunktion (Fortsetzung) Drücken Sie zum Beenden des Menüs erneut die MENU-Taste oder wählen Sie alternativ VERLASSEN. Drücken Sie dann die Cursortaste oder die ENTER-Taste. Auch wenn Sie nichts tun, wird der Dialog nach etwa 30 Sekunden automatisch geschlossen. Zum Verschieben der Menüposition drücken Sie die POSITION-Taste und benutzen die Cursortasten.
Seite 48: In Den Einzelnen Menüs Enthaltene Elemente
Betrieb Verwendung der Menüfunktion (Fortsetzung) In den einzelnen Menüs enthaltene Elemente Die Menüs enthalten die folgenden Elemente: Menü Elemente BILDFORMAT, AUTO KEYSTONE, KEYSTONE, KEYSTONE, PERF. ANPASSG., BILD-MODUS, EINF. MENÜ ( ÖKO-MODUS, INSTALLAT., RÜCKST, FILTER-TIMER, SPRACHE, FORTGESCHRITT, VERLASSEN HELLIGKEIT, KONTRAST, GAMMA, FARB-TEMP., FARBE, BILD ( F-TON, SCHÄRFE, AKTI.
Seite 49: Einf. Menü
EINF. MENÜ EINF. MENÜ Im EINF. MENÜ können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten / . Dann verfahren Sie entsprechend der folgenden Tabelle. Element Beschreibung Mit den Tasten wird der Modus für das Seitenverhältnis aus-/eingeschaltet. BILDFORMAT 45).
Seite 50 EINF. MENÜ Element Beschreibung GAMMA FARB-TEMP. NORMAL 1 VORGABE 2 MITTEL CINEMA 2 VORGABE 3 NIEDRIG DYNAMISCH 3 VORGABE 1 HOCH PRO.F.(SCHW) 4 VORGABE 4 HOCH-HELL-1 PRO.F.(GRN) 4 VORGABE 5 HOCH-HELL-2 WEISS PRO.F. 5 VORGABE 2 MITTEL TAGSÜBER 6 VORGABE 6 HOCH-HELL-3 DICOM SIM.
Seite 51: Menü Bild
Menü BILD Menü BILD Im Menü BILD können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten und drücken Sie die Cursortaste oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Passen Sie die Helligkeit mit den...
Seite 52: Beschreibung
Menü BILD Element Beschreibung Wählen Sie eine Farbtemperatur mit den Tasten 3 INDIVIDU. 1 HOCH 1 INDIVIDU. 2 MITTEL 2 INDIVIDU. 3 NIEDRIG 4 HOCH-HELL-1 6 INDIVIDU. 6 HOCH-HELL-3 5 HOCH-HELL-2 5 INDIVIDU. 4 INDIVIDU. Zum Einstellen von INDIVIDU. Durch Wählen eines Modus, dessen Namen INDIVIDU.
Seite 53 Menü BILD Element Beschreibung Passen Sie die Schärfe mit den -Tasten an. Schwach Stark SCHÄRFE • Es kann Rauschen auftreten, und/oder der Bildschirm kann kurz ackern, wenn eine Einstellung vorgenommen wird. Dabei handelt es sich nicht um eine Fehlfunktion. Mit den Cursortasten wird die aktive Blendensteuerung umgestellt.
Seite 54: Menü Abbildung
Bei einem Eingangssignal vom LAN-, USB TYPE A- oder USB TYPE B-Anschluss, oder wenn kein Signal vorhanden ist CP-X8150, CP-X8160, CP-SX8350: 4:3 ( xed) CP-WX8240, CP-WX8255, CP-WU8440, CP-WU8450: 16:10 ( xed) • Der Modus NORMAL bewahrt das originale Seitenverhältnis des Eingangssignals.
Seite 55 Menü ABBILDUNG Element Beschreibung Passen Sie das Bildgrößenverhältnis mit den -Tasten an. Klein (vergrößert das Bild) Groß (verkleinert das Bild) • Diese Menüoption ist nur für ein Videosignal oder S-Video-Signal, Component-Videosignal verfügbar. • Wenn das Eingangssignal HDMI ist, kann dieser Punkt gewählt OVER SCAN werden wenn entweder (1) oder (2) zutrifft.
Seite 56 Menü ABBILDUNG Element Beschreibung Passen Sie die horizontale Phase zur Verringerung des Bildschirm ackerns mit den -Tasten an. Rechts Links H-PHASE • Dieser Punkt kann nur für ein Computersignal oder ein Component-Videosignal gewählt werden. Diese Funktion ist für LAN, USB TYPE A / B oder HDMI 1 / 2 nicht verfügbar. Passen Sie die horizontale Größe mit den -Tasten an.
Seite 57: Menü Eingb
Menü EINGB Menü EINGB Im Menü EINGB können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten und drücken Sie die Cursortaste oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Wählen Sie einen Progress-Modus mit den Tasten...
Seite 58: Videoformat
Menü EINGB Element Beschreibung Stellen Sie das Videoformat für den S-VIDEO-Anschluss und den VIDEO-Anschluss ein. (1) Wählen Sie den Eingangsanschluss mit den Tasten (2) Mit den Tasten wird zwischen den Modi für das Videoformat umgeschaltet. AUTO NTSC SECAM VIDEOFORMAT N-PAL M-PAL NTSC4.43 •...
Seite 59: Computereingang
Menü EINGB Element Beschreibung Stellen Sie den Computer-Eingangssignaltyp für die Anschlüsse COMPUTER IN1 und IN2 ein. (1) Wählen Sie den COMPUTER IN-Anschluss, den Sie einstellen wollen, mit den Tasten. (2) Wählen Sie den Computer- Eingangssignaltyp mit den Tasten COMPUTER- AUTO SYNC.
Seite 60: Auflösung
Menü EINGB Element Beschreibung Die Au ösung für die COMPUTER IN1 und COMPUTER IN2 Eingangssignale kann an diesem Projektor eingestellt werden. (1) Wählen Sie im Menü EINGB. die Option AUFLÖSUNG mit den Tasten und drücken Sie die Taste Dann wird das Menü AUFLÖSUNG angezeigt.
Seite 61: Menü Setup
Menü SETUP Menü SETUP Im Menü SETUP können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten / und drücken Sie die Cursortaste oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Durch Wählen dieser Option wird die automatische automatische...
Seite 62: Auto-Öko- Modus
Menü SETUP Element Beschreibung Mit den Tasten wird die horizontale Trapezverzerrung korrigiert. Rechten Teil der Abbildung verkleinern Linken Teil der Abbildung verkleinern • Der Einstellbereich dieser Funktion ist je nach Art der Eingangssignale unterschiedlich. Bei manchen Eingangssignalen kann es sein, dass diese Funktion nicht korrekt funktioniert.
Seite 63: Monitor- Ausgang
• Bei Auswahl von STROMSPAREN wird die Nutzung der Funktion ZENTRIERUNG im Standby-Modus des Projektors deaktiviert. • <Nur beim CP-X8160, CP-WX8255 und CP-WU8450> Wenn STROMSPAREN gewählt ist, stehen der Status-Monitor und seine Tastenbedienung nicht zur Verfügung, während der Projektor sich im Standby-Modus be ndet.
Seite 64: Menü Audio
Menü AUDIO Menü AUDIO Im Menü AUDIO können die in der Tabelle aufgeführten Funktionen ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten und drücken Sie die Cursortaste oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten wird die Lautstärke eingestellt.
Seite 65: Hdmi Audio
Menü AUDIO Element Beschreibung Der Modus für HDMI™-Audio über die Anschlüsse HDMI 1 und 2 kann eingestellt werden. (1) Wählen Sie den HDMI-Anschluss, den Sie einstellen wollen, mit den HDMI AUDIO Tasten. (2) Nutzen Sie die Tasten / , um den Modus für HDMI™-Audio auszuwählen.
Seite 66: Menü Bildschirm
Menü BILDSCHIRM Menü BILDSCHIRM Im Menü BILDSCHIRM können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten und drücken Sie die Cursortaste oder die ENTER-Taste, um die Einstellung entsprechend der folgenden Tabelle vorzunehmen. Element Beschreibung Mit den Tasten...
Seite 67 Menü BILDSCHIRM Element Beschreibung Diese Option erlaubt es Ihnen, ein Bild zur Verwendung als Abbildung für Mein Bild festzuhalten, das als BLANK-Bildschirm und START-Bildschirm verwendet werden kann. Zeigen Sie die festzuhaltende Abbildung an, bevor Sie das folgende Verfahren ausführen. (1) Wenn Sie diese Option wählen, wird ein Dialog namens "Mein Bild"...
Seite 68 Menü BILDSCHIRM Element Beschreibung Mit den Tasten wird die Mein Bild Sperre aus-/eingeschaltet. Wenn EIN ausgewählt ist, kann die Option Mein Bild nicht ausgeführt werden. Verwenden Sie diese Funktion zum Schutz des Mein Bild Sperre aktuellen Bildes. • Diese Funktion kann nicht gewählt werden, wenn im Menü 86) beim Punkt Mein Bild PASSWORT die SICHERHEIT ( Einstellung EIN gewählt wurde.
Seite 69: Quellen Name
Menü BILDSCHIRM Element Beschreibung Jedem Eingangs-Anschluss für diesen Projektor kann ein Name zugewiesen werden. (1) Verwenden Sie die Tasten im Menü BILDSCHIRM, um QUELLEN NAME zu wählen, und drücken Sie die Taste oder ENTER. Der QUELLEN NAME wird angezeigt. (2) Verwenden Sie die Tasten Menü...
Seite 70 Menü BILDSCHIRM Element Beschreibung (6) Der aktuelle Name wird in der ersten Zeile angezeigt. Verwenden Sie die Tasten / / / und die ENTER- oder INPUT-Taste zum Wählen und Eingaben von Zeichen. Um 1 Zeichen zur Zeit zu löschen, drücken Sie die RESET-Taste oder und die INPUT- drücken Sie Taste gleichzeitig.
Seite 71 Menü BILDSCHIRM Element Beschreibung Mit der Funktion G.U. wird ein Skript oder Dialog der Audiospur eines Videos, in Dateien oder Präsentationen sowie anderer relevanter Toninhalt angezeigt. Diese Funktion beim Videoquellen im NTSC- oder 480i@60 Component-Videoformat, die G.U. unterstützen. Ja nach Quellengerät oder -signal kann die Funktion unter Umständen versagen.
Seite 72: Menü Opt
Menü OPT. Menü OPT. Im Menü OPT. können die in der nachstehenden Tabelle genannten Vorgänge ausgeführt werden. Wählen Sie eine Menüoption mit den Cursortasten oder die ENTER-Taste, und drücken Sie die Cursortaste um die Einstellung entsprechend der folgenden Tabelle vorzunehmen, mit Ausnahme von LAMPENZEIT und FILTER-TIMER.
Seite 73 Menü OPT. Element Beschreibung Mit den Tasten wird die Funktion DIREKTSTROM AN aus-/ eingeschaltet. Wenn diese Funktion eingeschaltet ist, wird die Lampe im Projektor 24), automatisch nur ohne das übliche Verfahren eingeschaltet ( wenn der Projektor wieder mit Strom versorgt wird, nachdem die DIREKTSTROM Stromversorgung bei leuchtender Lampe unterbrochen wurde.
Seite 74 Anzeige zur Lampe zu erhalten. 111). • Zum Lampenaustausch siehe Abschnitt Lampe austauschen ( • Die Lampenzeit kann beim CP-X8160, CP-WX8255 und CP-WU8450 22). ebenfalls mit dem Status-Monitor geprüft werden ( Die Filterzeit ist die Gebrauchszeit des Luft lters ab der letzten Rücksetzung.
Seite 75: Meine Taste
Menü OPT. Element Beschreibung Mit dieser Option kann den Tasten MY BUTTON 1 bis 4 auf der Fernbedienung eine der folgenden Funktionen zugewiesen werden ( (1) Wählen Sie mit den Tasten im Menü MEINE TASTE eine Taste (MEINE TASTE-1 bis 4) und drücken Sie die Taste oder ENTER, um den Einstellungsdialog MEINE TASTE aufzurufen.
Seite 76 Menü OPT. Element Beschreibung Nach der Auswahl dieser Option wird das SERVICE-Menü angezeigt. Wählen Sie eine Menüoption mit den Tasten / , und drücken Sie die oder die ENTER-Taste an der Taste Fernbedienung zum Fortfahren. HÖHENLAGE Mit den Tasten wird die Drehzahl der Kühlgebläse umgeschaltet. Wir empfehlen, die Einstellung stets auf AUTO zu belassen.
Seite 77: Filtermeldung
Einstellung eines Timer- Intervalls für die Filterwechselmeldung. CP-X8150, CP-WX8240, CP-SX8350, CP-WU8440: 1000h 2000h 5000h 10000h 15000h CP-X8160, CP-WX8255, CP-WU8450: 1000h 2000h 5000h 10000h 15000h 20000h Nach der Wahl einer beliebigen Option außer AUS erscheint die Meldung "WARNUNG ***STD SEIT LETZTER ..", nachdem der Timer 117).
Seite 78 Menü OPT. Element Beschreibung TASTENSPERRE (1) Nutzen Sie die Tasten / , um die Bediensteuerung auszuwählen. BEDIENFELD FERNBEDIENUNG (2) Nutzen Sie die Tasten für die Auswahl von EIN oder AUS. Durch die Auswahl von EIN im Schritt 2 werden, mit Ausnahme von STANDBY, ON und STANDBY/ON, die Tasten der im Schritt 1 gewählten Bediensteuerung gesperrt.
Seite 79: Netzbrücke
Menü OPT. Element Beschreibung Bei Auswahl dieser Option wird das Menü KOMMUNIKATION angezeigt. In diesem Menü können Sie die seriellen Kommunikationseinstellungen des Projektors über den CONTROL-Anschluss einstellen. • Wählen Sie eine Menüoption mit den Cursortasten / . Danach können Sie mit der Taste Untermenü...
Seite 80: Serielle Einstellungen
Menü OPT. Element Beschreibung SERIELLE EINSTELLUNGEN Wählen Sie die Bedingungen für serielle Kommunikation für den CONTROL-Anschluss. BAUDRATE 4800bps 9600bps 19200bps 38400bps PARITÄT KEINE UNGERADE GERADE • Die BAUDRATE ist fest auf 19200 bps und PARITÄT fest auf KEINE eingestellt, wenn der 70).
Seite 81: Netzbrücke Als Kommunikationstyp Und Halb-Dupulex Als Übertragungsmethode
Menü OPT. Element Beschreibung ANTWORTGRENZZEITE Wählen Sie, wie viel Zeit für den Empfang von Antwortdaten eines anderen Geräts, mit dem per NETZBRÜCKE im Modus HALB-DUPLEX über den CONTROL-Anschluss kommuniziert wird, eingeräumt werden soll. AUS: Wählen Sie diesen Modus, wenn eine Rückmeldung von anderen Geräten, an die der Projektor Daten sendet, nicht erforderlich ist.
Seite 82 Menü OPT. Element Beschreibung IINFORMAT. Durch die Wahl dieser Option wird ein Dialog mit dem Titel "EINGB_ INFORMAT." aufgerufen. Er zeigt die Information über den aktuellen Eingang. • Die Meldung "FRAME LOCK" gibt an, dass die Bildsperre- Funktion aktiviert ist. •...
Seite 83: Menü Netzwerk
Menü NETZWERK Menü NETZWERK Falsche Netzwerkeinstellungen an diesem Projektor können Netzwerkprobleme verursachen. Verständigen Sie deshalb Ihren Netzwerkadministrator vor dem Anschluss an einen vorhandenen Zugangspunkt in Ihrem Netzwerk. Wählen Sie "NETZWERK" aus dem Hauptmenü, um auf die folgenden Funktionen zuzugreifen. Wählen Sie eine Menüoption mit den Cursortasten Projektor oder an der Fernbedienung, und drücken Sie die Cursortaste am Projektor oder der Fernbedienung oder die ENTER-Taste an der Fernbedienung zum Fortfahren.
Seite 84: Beschreibung
Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten / , um DHCP ein/aus zu schalten. Wählen Sie AUS, wenn DHCP nicht im Netzwerk aktiviert DHCP ist. Drücken Sie zum Speichern der Einstellung die Taste (Dynamic Host • Nach dem Umschalten der DHCP-Einstellung auf EIN, dauert es eine Weile, bis eine IP-Adresse vom DHCP- Protocol) Server erhalten wird.
Seite 85 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten / / / zur Eingabe des Jahres (letzte zwei Stellen), Monats, Datums, der Stunde und der Minute. • Wenn Sie diesen Menüpunkt auswählen, wird der gleiche Menüpunkt im Menü EINRICHTUNG MIT 80). KABEL mit derselben Einstellung überschrieben ( •...
Seite 86: Ssid, Um Das Ssid
Menü NETZWERK Element Beschreibung Wählen Sie mit den Tasten die Option SSID, um das SSID- Menü anzuzeigen. #1 VORGABE #2 VORGABE #3 VORGABE #5 INDIVIDU. #4 VORGABE Wählen Sie eine Option von VORGABE (#1 ~ #4) aus oder die Taste ENTER. und betätigen Sie Zum Einstellen von INDIVIDU.
Seite 87: Ip-Adresse, Subnet-Maske Und Vorgabe-Gateway
Menü NETZWERK Element Beschreibung Über diesen Menüpunkt wird das Dialogfenster DATEN DRAHTLOSVERBINDUNG zur Prüfung der Einstellungen für die wireless LAN Verbindung aufgerufen. Nutzen Sie die Tasten um die Seite zu wechseln. Auf der ersten Seite werden die Einstellungen für die wireless LAN Verbindung angezeigt.
Seite 88 Menü NETZWERK Element Beschreibung Über diesen Menüpunkt wird das Menü EINRICHTUNG MIT KABEL für die kabelabhängige LAN Verbindung aufgerufen. Wählen Sie eine Option mit den Tasten oder ENTER und drücken Sie die Taste an der Fernbedienung, um die Einstellung vorzunehmen. Verwenden Sie die Tasten / , um DHCP ein/aus zu schalten.
Seite 89 Menü NETZWERK Element Beschreibung Verwenden Sie die Tasten zur Eingabe von ZEITUNTERSCHIED. Stellen Sie den gleichen ZEITUNTERSCHIED ein, wie auf Ihrem Computer eingestellt. Wenn Zweifel bestehen, fragen Sie Ihren IT-Manager. Verwenden Sie die Taste zur Rückkehr zum Menü ZEITUNTERSCHIED nach der Einstellung von ZEITUNTERSCHIED. •...
Seite 90: Projektor Name
Menü NETZWERK Element Beschreibung (1) Verwenden Sie die Tasten im Menü NETZWERK, um PROJEKTOR NAME zu wählen, und drücken Sie die Taste . Der Dialog PROJEKTOR NAME wird angezeigt. (2) Der aktuell für PROJEKTOR NAME eingegebene Text wird in den ersten drei Zeilen angezeigt. Der jeweilige Projektorname ist standardmäßig voreingestellt.
Seite 91 Element Beschreibung Durch Wahl dieser Option wird das MEIN BILD-Menü aufgerufen. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Es kann von der Hitachi-Website heruntergeladen werden. (http://www.hitachi-america.us/digitalmedia oder http://www. hitachidigitalmedia.com) Wählen Sie mit den Tasten ein MEIN BILD Standbild 4.Die Funktion Mein Bild im Netzwerkbetrieb) und drücken...
Seite 92 Anwendung “LiveViewer”. Die entsprechende Installationsdatei nden Sie auf der beiliegenden Anwendungs-CD. Sie können die aktuellste Version und relevante Informationen auch von der Hitachi Website (http://www.hitachi-america.us/digitalmedia oder http://www.hitachidigitalmedia.com) herunterladen. Einzelheiten zur Netzwerkpräsentation und eine Installationsanleitung für den “LiveViewer” nden Sie in der “LiveViewer” Bedienungsanleitung.
Seite 93 Menü NETZWERK Element Beschreibung • Um vom Einzel-PC-Modus zum Multi-PC-Modus zu wechseln, drücken Sie die Taste , um OK im Dialog auszuwählen und anschließend die ENTER- oder INPUT-Taste. Der Display-Modus wird geändert. • Einzelheiten zum Umschalten des Anzeigemodus Ihres Computers in den Multi-PC-Modus nden Sie in der Bedienungsanleitung von “LiveViewer”.
Seite 94: Menü Sicherheit
. Das Dialogfeld PASSWORT EINGEBEN wird angezeigt. 2. Geben Sie das registrierte Passwort mit den Tasten / / / ein. Die Werksvoreinstellung für das Passwort lautet wie folgt. CP-X8150, CP-X8160: 3605 CP-WX8240, CP-WX8255: 2005 CP-SX8350: 2105 CP-WU8440, CP-WU8450: 3705 unten). Führen Sie den Dieses Passwort kann geändert werden (...
Seite 95 Menü SICHERHEIT Element Beschreibung Die Funktion Mein Bild PASSWORT kann verwendet werden, um den Zugriff auf die Funktion Mein Bild zu sperren und ein Überschreiben des aktuell für Mein Bild registrierten Bildes zu verhindern. 1 Funktion Mein Bild PASSWORT einschalten 1-1 Verwenden Sie die Tasten im Menü...
Seite 96 Menü SICHERHEIT Element Beschreibung Durch die Funktion PIN SPERRE kann der Projektor nur benutzt werden, nachdem ein registrierter Code eingegeben wurde. 1 PIN SPERRE einschalten 1-1 Wählen Sie mit den Tasten im Menü SICHERHEIT die Option PIN SPERRE und drücken oder die ENTER-Taste, um das Sie dann die Taste Menü...
Seite 97 Menü SICHERHEIT Element Beschreibung Wenn für diese Funktion EIN eingestellt ist und der vertikale Winkel des Projektors oder die Einstellung unter INSTALLAT. nicht der zuvor gespeicherten Einstellung entspricht, wird der Alarm BEWEGUNGS DETEKTOR EIN eingeblendet und das Eingangssignal wird nicht angezeigt. •...
Seite 98 Menü SICHERHEIT Element Beschreibung Die Funktion MEIN TEXT PASSWORT verhindert das Überschreiben von MEIN TEXT. Wenn ein Passwort für MEIN TEXT eingestellt wurde: • Das Menü MEIN TEXT ANZEIGEN ist nicht verfügbar, somit kann auch die Anzeigeeinstellung nicht geändert werden. •...
Seite 99: Mein Text Anzeigen
Menü SICHERHEIT Element Beschreibung (1) Wählen Sie mit den Tasten im Menü SICHERHEIT die Option MEIN TEXT ANZEIGEN und oder ENTER, um das drücken Sie dann die Taste Menü MEIN TEXT ANZEIGEN ein/aus anzuzeigen. (2) Schalten Sie mit den Tasten das Menü...
Seite 100 Menü SICHERHEIT Element Beschreibung Durch die Auswahl dieses Menüpunkts wird das Dialogfenster ANZEIGE SICHERHEIT aufgerufen. Nutzen Sie die Tasten für die Auswahl von EIN oder AUS. ANZEIGE SICHERHEIT Wird EIN eingestellt, wenn für PIN SPERRE oder BEWEGUNGS DETEKTOR die Option EIN gewählt wurde, blinkt die SECURITY- 87, 88).
Seite 101: Präsentations-Tools
Präsentations-Tools Präsentations-Tools Der Projektor verfügt über die folgenden praktischen Tools zur einfachen und schnellen Anzeige auf dem Bildschirm: unten) - Präsentation OHNE PC ( 102) - Zeichenfunktion ( 107) - USB-Display ( - Netzwerkpräsentation Einzelheiten zur Netzwerkpräsentation nden Sie im Handbuch für den Netzwerkbetrieb und der Bedienungsanleitung von “LiveViewer”.
Seite 102 • Dateien mit einer größeren als der nachstehend angegebenen Au ösung werden nicht unterstützt. CP-X8150, CP-X8160: 1024 x 768 (Standbild)， 768 x 576 (Video) CP-WX8240, CP-WX8255: 1280 x 800 (Standbild)， 768 x 576 (Video) CP-SX8350: 1400 x 1050 (Standbild)， 768 x 576 (Video) CP-WX8240, CP-WU8450: 1920 x 1200 (Standbild)，...
Seite 103 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Sie können die Bilder im Miniaturbild-Bildschirm mit der Fernbedienung, über das Bedienfeld oder mit der Web-Fernbedienung steuern. Die folgenden Funktionen werden unterstützt,während das Miniaturbild angezeigt wird. Funktionen Fernbedienung Bedienfeld Web-Fernbedienung / / / / / / [ ]/[ ]/[ ]/[ ] Curser Bewegung PAGE UP...
Seite 104: Intervall
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Bedienung über das Miniaturbildmenü Sie können die Bilder auch über das Menü des Miniaturbildbildschirms steuern. Element Funktionen Wechselt in einen übergeordneten Ordner. SORTIEREN Ermöglicht folgende Datei- und Ordnersortierung. oder ENTER, um zum Drücken Sie die Cursortaste ZURÜCK Miniaturbildbildschirm zurückzukehren.
Seite 105 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) HINWEIS • Diese Operationen sind nicht verfügbar, solange das OSD-Menü des Projektors angezeigt wird. • Im Miniaturbild-Modus können bis zu 20 Dateien auf einer Seite angezeigt werden. • Die Änderung des Eingangsanschlusses über die Taste INPUT ist nicht möglich, wenn der Miniaturbildbildschirm, die Diashow oder das Bild im Vollbildmodus angezeigt wird.
Seite 106: Bedienfunktionen Für Standbilder
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Vollbildmodus Im Vollbildmodus werden die Bilder als Vollbild dargestellt. Wählen Sie ein Bild auf dem Miniaturbildbildschirm aus, um es im Vollbildmodus anzuzeigen. Betätigen Sie anschließend die Taste ENTER auf der Fernbedienung, die Taste INPUT am Bedienfeld oder klicken Sie in der Web-Fernbedienung auf [EINGABE].
Seite 107 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Wenn Sie eine der Cursortasten, die Taste ENTER oder die Taste INPUT auf der Fernbedienung, im Bedienfeld oder der Web-Fernbedienung drücken bzw. anklicken, während ein Video im Vollbildmodus wiedergegeben wird, werden ein Fernbedienungssymbol und eine Fortschrittsanzeige eingeblendet. Während das Fernbedienungssymbol und die Fortschrittsanzeige angezeigt werden, sind folgende Bedienvorgänge möglich.
Seite 108 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Diashowmodus Im Diashowmodus werden Bilder in Vollbildansicht angezeigt und nach dem im 95) unter INTERVALL festgelegten Intervall weitergeschaltet. Miniaturbildmenü ( Sie können diese Funktion über das Diashow-Menü starten. Um das Diashow- Menü aufzurufen, wählen Sie im Miniaturbildmenü die Option DIASHOW und drücken anschließend die Taste ENTER auf der Fernbedienung, die Taste INPUT am Bedienfeld oder klicken in der Web-Fernbedienung auf [EINGABE].
Seite 109 Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Betrieb mit DIASHOW im Miniaturbildmenü Sie können die Diashow in der gewünschten Kon guration abspielen. Kon gurieren Sie dazu die entsprechenden 95). DIASHOW-Einträge im Miniaturbildmenü ( Element Funktionen DIASHOW ZURÜCK Rückkehr zum Miniaturbildmodus. WIEDERGABE Spielt die Diashow ab. START Setzt die Nummer, bei der die Diashow beginnt.
Seite 110: Wiedergabemodus
Präsentations-Tools Präsentation OHNE PC (Fortsetzung) Playliste Die Playliste ist eine Textdatei im DOS-Format, in der die Anzeigereihenfolge der unbewegten Bilddateien in der Miniaturbildansicht bzw. der Diashow festgelegt ist. Der Dateiname der Playliste ist “playlist.txt” sie kann am Computer editiert werden. Sie wird beim Starten der Präsentation OHNE PC bzw.
Seite 111: Zeichenfunktion
USB-Speichergerät sichern und gespeicherte Bilder von dort wieder abrufen und anzeigen. Verwendung als einfache Maus Das Hitachi-Gra ktablett / die USB-Maus kann als einfache Maus für einen Computer verwendet werden, der mit einem Projektor verbunden ist. HINWEIS •...
Seite 112: Anschließen Der Geräte
Präsentations-Tools Zeichenfunktion (Fortsetzung) Anschließen der Geräte Schließen Sie das Hitachi-Gra ktablett oder die USB-Maus an den USB TYPE A-Anschluss des Projektors an. Zum Speichern einer gezeichneten Gra k müssen Sie zusätzlich ein USB- Speichergerät an einen USB TYPE A-Anschluss des Projektors anschließen.
Seite 113: Gebrauch Der Zeichnenfunktion
Präsentations-Tools Zeichenfunktion (Fortsetzung) Gebrauch der Zeichnenfunktion Berühren oder Klicken der Funktionstaste des Hitachi-Gra ktabletts / der USB- Maus startet den Zeichnenmodus. Eine Symbolleiste wie die in der nachstehenden Abbildung wird im Zeichnenmodus auf dem Projektionsbildschirm angezeigt. Durch Berühren/Anklicken eines Symbols auf der Symbolleiste werden die nachstehend beschriebenen Funktionen freigegeben.
Seite 114 Präsentations-Tools Zeichenfunktion (Fortsetzung) 4. Radierer Schaltet die Stiftfunktion auf Radiergummi und gibt dessen Größe vor. Der Cursor verwandelt sich in einen Radiergummi ; durch Ziehen können gezeichnete Linien ausradiert werden. Auswahl von 12-Punkt-Radierer. Auswahl von 20-Punkt-Radierer. Auswahl von 28-Punkt-Radierer. 5. Löschen Löscht alle Linien, die mit dem Stift gezeichnet wurden.
Seite 115 Präsentations-Tools Zeichenfunktion (Fortsetzung) Projektor- Blendet die Bildschirmanzeige vorübergehend aus. bedienung Durch erneutes Berühren oder Anklicken wird das Bild wieder (Fortsetzung) eingeblendet. Blendet das Raster (Gitterlinien) abwechselnd ein und aus. Schaltet der Reihe nach durch die Anzeigesignalquellen. INPUT-Taste am • Die Funktion ist dieselbe wie die der Bedienfeld.
Seite 116: Usb-Display
• Wenn die Bildschirmau ösung Ihres Computers über dem Grenzwert liegt, wird das Computerbild vor der Übertragung zum Projektor auf die vorgeschriebene Größe verkleinert. CP-X8150, CP-X8160: 1024 x 768 (XGA) Die anderen Modelle: 1280 x 800 Das übertragene Bild wird auch dann verkleinert auf dem Projektionsbildschirm angezeigt, wenn die Panelau ösung des Projektors größer als oben ist.
Seite 117: Usb-Display Starten, Kontextmenü
Präsentations-Tools USB-Display (Fortsetzung) USB-DISPLAY starten Wählen Sie im Menü OPT. USB-DISPLAY als USB TYPE B -Option aus. Wenn Sie Ihren Computer über ein USB-Kabel an den USB TYPE B-Anschluss des Projektors anschließen, wird der Projektor auf Ihrem Computer als CD-ROM-Laufwerk erkannt. Dann wird “LiveViewerLiteUSB.exe”, die Software des Projektors, automatisch ausgeführt und die Anwendung “LiveViewer Lite for USB”...
Seite 118: Schwebendes Menü
Präsentations-Tools USB-Display (Fortsetzung) Kontextmenü Das rechts abgebildete Menü wird angezeigt, wenn Sie mit der rechten Maustaste auf das Anwendungssymbol im Windows-Infobereich klicken. Display : Das schwebende Menü wird angezeigt und das Symbol (Anzeigen) verschwindet aus dem Windows-Infobereich. Quit : Die Anwendung wird beendet und das Symbol verschwindet (Beenden) aus dem Windows-Infobereich.
Seite 119: Fenster Optionen
Wenn Sie die Markierung aus dem Kästchen [Keep PC resolution] entfernen, wird die Bildschirmau ösung Ihres Computers wie folgt umgeschaltet und die Anzeigegeschwindigkeit beschleunigt sich gegebenenfalls. CP-X8150, CP-X8160: 1024 x 768 (XGA) Die anderen Modelle: 1280 x 800 Unterstützt Ihr Computer die oben angegebene Bildschirmau ösung nicht, wird aus den entsprechend kleineren, vom Computer unterstützten, Au ösungen die...
Seite 120: Wartung
Bereitstellung einer neuen Lampe und früher Austausch werden empfohlen. Zum Bereitstellen einer neuen Lampe wenden Sie sich an Ihren Fachhändler und geben Sie die Lampentypennummer an. Typennummer <CP-X8150, CP-WX8240, CP-WU8440>: DT01281 Typennummer <CP-X8160, CP-WX8255, CP-SX8350, CP-WU8450>: DT01291 Lampe austauschen Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab.
Seite 121: Lampenwarnung
Wartung Lampe austauschen (Fortsetzung) Lampenwarnung HOHE TEMPERATUR HOCHDRUCK HOCHSPANNUNG WARNUNG Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.
Seite 122: Reinigung Und Austausch Des Luftfilters
Aufforderung so bald wie möglich nachkommen. Die Filtereinheit mit 2 Filterblättern be ndet sich in der Filterabdeckung. Darüber hinaus ist beim CP-X8160, CP-WX8255 und CP-WU8450 ein zusätzlicher Luft lter an der Innenseite der Filterabdeckung angebracht. Wenn einer der Filter beschädigt bzw. stark verschmutzt ist, tauschen Sie das komplette Filter-Set aus.
Seite 123 Wartung Reinigung und Austausch des Luft lters (Fortsetzung) Bringen Sie die Filterabdeckung wieder an. Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF.MENÜ zurück. (1) Drücken Sie die Taste MENU zur Anzeige eines Menüs. (2) Weisen Sie auf FILTER-TIMER mit der Taste / , und drücken Sie dann (oder ENTER/RESET) .
Seite 124: Sonstige Pflege
Wartung Sonstige Pﬂege Inneres des Projektors Um einen sicheren Betrieb Ihres Projektors zu gewährleisten, lassen Sie ihn etwa einmal im Jahr von Ihrem Fachhändler prüfen und reinigen. Wenn das Objektiv fehlerhaft, verschmutzt oder beschlagen ist, kann die Bildqualität beeinträchtigt werden. Behandeln Sie das Objektiv immer vorsichtig. Schalten Sie den Projektor aus und ziehen Sie die Netzleitung ab.
Seite 125: Fehlersuche
Fehlersuche Fehlersuche Bei einem abnormalen Ereignis unterbrechen Sie den Gebrauch des Projektors sofort. WARNUNG Verwenden Sie den Projektor nie, wenn anormale Zustände wie Austreten von Rauch, merkwürdige Gerüche, kein Bild, kein Ton, zu starker Ton, schadhafte Gehäuse, Bauteile oder Leitungen, Eindringen von Flüssigkeiten oder Fremdkörpern usw.
Seite 126 Präsentations-Tools Fehlersuche Verwandte Meldungen (Fortsetzung) Meldung Beschreibung Die horizontale oder vertikale Frequenz des eingespeisten Signals liegt außerhalb des festgelegten Bereichs. Überprüfen Sie die technischen Angaben für dieses Gerät oder die Signalquelle. Ein ungeeignetes Signal wird ausgegeben. Ein ungeeignetes Signal wird ausgegeben. Bitte schalten Sie das Gerät aus und lassen es mindestens 20 Minuten lang abkühlen.
Seite 127: Informationen Zu Den Anzeigelampen
Fehlersuche Informationen zu den Anzeigelampen Wenn die Anzeigen LAMP, TEMP und POWER nicht wie gewöhnlich funktionieren, führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Anzeige Anzeige Anzeige Beschreibung POWER LAMP TEMP Der Projektor ist im Standby-Zustand. Leuchtet Leuchtet Leuchtet...
Seite 128 Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) Anzeige Anzeige Anzeige Beschreibung POWER LAMP TEMP Der Lüfter funktioniert nicht. Bitte schalten Sie das Gerät aus und lassen Sie Blinkt es mindestens 20 Minuten lang abkühlen. Wenn der Projektor ausreichend abgekühlt ist, prüfen Blinkt Leuchtet Sie, dass sich keine Fremdkörper usw.
Seite 129: Alle Einstellungen Zurücksetzen
Fehlersuche Informationen zu den Anzeigelampen (Fortsetzung) HINWEIS • Wenn sich das Innere überhitzt, wird der Projektor aus Sicherheitsgründen automatisch ausgeschaltet, und die Anzeigeleuchten können ebenfalls ausgeschaltet werden. Ziehen Sie in diesem Fall den Netzstecker und warten Sie mindestens 45 Minuten. Wenn der Projektor ausreichend abgekühlt ist, prüfen Sie den Befestigungszustand von Lampe und Lampenabdeckung und schalten Sie das Gerät wieder ein.
Seite 130: Nicht Auf Gerätefehler
Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle empfohlenen Prüfungen und Abhilfemaßnahmen durch. Siehe Anzeichen Seite Die Netzleitung wurde nicht angeschlossen. Schließen Sie die Netzleitung ordnungsgemäß an. Betriebs unterbrochen, beispielsweise durch einen Stromausfall usw.
Seite 131 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Wählen Sie aus den beiden zur Verfügung stehenden Modi den am besten für Ihr HDMI -Audiogerät geeigneten Modus aus. Es kommt Haben Sie USB TYPE A ausgewählt, schalten Sie den Ton kein Ton.
Seite 132 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Die Batterien der Fernbedienung sind fast leer. Ersetzen Sie die Batterien. Die in Projektor und Fernbedienung festgelegten ID- Nummern sind unterschiedlich. Drücken Sie die ID-Taste mit der gleichen ID-Nummer, Fernbedienung die dem Projektor zugewiesen ist, und führen Sie den funktioniert nicht.
Seite 133 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Setzen Sie im Menü SETUP ÖKO-MODUS auf NORMAL und AUTO-ÖKO-MODUS auf AUS. Es treten Bildverschlechterungen Stellen Sie OVER SCAN im Menü ABBILDUNG kleiner ein. wie Flimmern oder VIDEO NR zu hoch. Streifen auf dem Ändern Sie die Einstellung für die VIDEO NR im Menü...
Seite 134 Fehlersuche Nicht auf Gerätefehler hinweisende Anzeichen (Fortsetzung) Siehe Anzeichen Seite Die Funktion NETZBRÜCKE ist ausgeschaltet. Die Funktion Wählen NETZBRÜCKE für die Option NETZBRÜCKE KOMMUNIKATIONTYP im Menü OPT. - SERVICE - arbeitet nicht KOMMUNIKATION. Die Funktion STROMSPAREN arbeitet. Wählen Sie NORMAL für den Gegenstand STANDBY-MOD. im SETUP-Menü.
Seite 135: Technische Daten
Bitte lesen Sie Lieferumfang in der Bedienungsanleitung (Kurzform), die gedruckt beiliegt. Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die Projektorsoftware”.
Seite 136: Funktionen
Projektor CP-X8150/CP-X8160/CP-WX8240/ CP-WX8255/CP-SX8350/CP-WU8440/ CP-WU8450 Bedienungsanleitung (detailliert) Netzwerkbetrieb Haben Sie vielen Dank für den Kauf dieses Produkts. Dieses Handbuch ist nur zur Erklärung der Netzwerk-Funktion gedacht. Informationen zur ordnungsgemäßen Verwendung dieses Produkts nden Sie in diesem und den anderen Produkthandbüchern. WARNUNG Überzeugen Sie sich, dass sie vor dem Gebrauch alle Gebrauchsanweisungen gelesen haben.
Seite 137 Inhalt Inhalt Vorsicht ..................4 1. Verbindung mit dem Netzwerk ..........5 1.1 Systemvoraussetzungen ................5 1.1.1 Notwendige Vorbereitungen ..................... 5 1.1.2 Computer-Hardware- und Softwarevoraussetzungen ............5 1.2 Schnellverbindung ..................6 1.3 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - ..7 1.3.1 Verbindung der Geräte .....................
Seite 138 Inhalt 6. Die Funktion “Netzbrücke” ............ 52 6.1 Anschließen von Geräten ................. 52 6.2 Kommunikations-Setup ................53 6.3 Kommunikationsport ................. 53 6.4 Übertragungsmethode ................54 6.4.1 HALB-DUPLEX ......................54 6.4.2 VOLL-DUPLEX ......................55 7. Weitere Funktionen ..............56 7.1 E-mail Alarm ..................... 56 7.2 Projektor Steuerung über SNMP ..............
Seite 139: Vorsicht
Vorsicht Vorsicht Um die wireless Netzwerkfunktion dieses Projektors nutzen zu können, benötigen Sie den als optionales Zubehör erhältlichen USB Wireless Adapter. Vorsichtshinweise gemäß den Standards und der Gesetzgebung nden Sie in der Dokumentation, die Sie mit dem Adapter erhalten. [Beschränkung beim Anschließen/Abziehen des USB Wireless Adapter] Bevor Sie den USB Wireless Adapter verbinden oder vom Projektor trennen, müssen Sie den Projektor ausschalten und den Netzstecker aus der Steckdose ziehen.
Seite 140: Verbindung Mit Dem Netzwerk
1. Verbindung mit dem Netzwerk 1. Verbindung mit dem Netzwerk 1.1 Systemvoraussetzungen 1.1.1 Notwendige Vorbereitungen Die folgenden Ausrüstungsteile sind zum Anschließen des Projektors an Ihren Computer über das Netzwerk erforderlich. Der Projektor: 1 Gerät, Computer : mindestens 1 Gerät 1) Herkömmliche Verbindung über Leitung *1 LAN Leitung (CAT-5 oder größer) : 1 Stück 2) Für die wireless Verbindung *2 - Beim Projektor...
Seite 141: Schnellverbindung
Projektor her, nachdem STANDBY-MOD. auf NORMAL gestellt ist. ( SETUP im Benutzerhandbuch) • Die aktuellsten Programmversionen für die Netzwerkfunktionen des Projektors und die neuesten Produktinformationen nden Sie auf der Hitachi Website (http:// www.hitachi-america.us/digitalmedia oder http://www.hitachidigitalmedia.com). 1.2 Schnellverbindung "Live Viewer" ermöglicht ihnen eine sehr schnelle und einfache Verbindung mit ihrem Netzwerk.
Seite 142: Manuelle Einstellung Der Netzwerverbindung - Beim Herkömmlichen Lan
1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - In diesem Abschnitt wird erläutert, wie sie die manuelle Einrichtung vornehmen. 1.3.1 Verbindung der Geräte Verbinden Sie Projektor und Computer mithilfe eines LAN Kabels. * Informieren sie den Netzwerk-Administrator, bevor sie eine Verbindung zu einem bestehenden Netzwerk herstellen.
Seite 143 1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - (Fortsetzung) 5) Klicken Sie mit der rechten Maustaste auf “LAN- Verbindung”, um das Menü zu öffnen, und wählen Sie “Eigenschaften”. 6) Wählen Sie “Internetprotokoll Version 4 (TCP/IPv4)” aus und klicken Sie auf [Eigenschaften].
Seite 144 1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - (Fortsetzung) [Über die IP Addresse] Der die Netzwerkadresse bezeichnende Bestandteil der IP-Adresse Ihres Computers muss der Einstellung am Projektor entsprechen. Darüber hinaus darf die gesamte IP-Adresse des Computers nicht die Adresse anderer Geräte des gleichen Netzwerks, einschließlich des Projektors, überlappen.
Seite 145: Internetoptionen" Einstellung
1. Verbindung mit dem Netzwerk 1.3 Manuelle Einstellung der Netzwerverbindung - beim herkömmlichen LAN - (Fortsetzung) 1.3.3 "Internetoptionen" Einstellung 1) Klicken Sie "Internetoptionen" im "Netzwerk- und Freigabecenter" Fenster um das "Eigenschaften von Internet" Fenster zu öffnen. 2) Klicken Sie den "Verbindungen" Reiter an und dann [LAN- Einstellungen], um "Einstellungen für lokales Netzwerk"...
Seite 146: Manuelle Einstellung Der Netzwerverbindung - Wireless Lan
1. Verbindung mit dem Netzwerk 1.4 Manuelle Einstellung der Netzwerverbindung - wireless LAN - Durch die Benutzung des speziellen USB Wireless Adapters (optional) mit dem Projektor können Projektor und Computer sowohl im Ad-Hoc- als auch im Infrastrukturmodus kommunizieren. Dieser Abschnitt erklärt ihnen die Einrichtung einer wireless LAN Verbindung von Hand. 1.4.1 Vorbereitung einer wireless LAN Verbindung Fig.
Seite 147: Einrichtung Der Wireless Lan Verbindung
1. Verbindung mit dem Netzwerk 1.4 Manuelle Einstellung der Netzwerverbindung - wireless LAN - (Fortsetzung) 1.4.2 Einrichtung der wireless LAN Verbindung Verwendung der wireless LAN Verbindung bei Windows 7 Standard. ® Nehmen sie folgendes wireless LAN Einstellungen für den Projektor vor. Verbindungskontrolle : Ad-Hoc SSID...
Seite 148 1. Verbindung mit dem Netzwerk 1.4 Manuelle Einstellung der Netzwerverbindung - wireless LAN - (Fortsetzung) 4) Wählen Sie “Folgende IP-Adresse verwenden” und kon gurieren Sie entsprechend IP-Adresse, Subnetzmaske und Standardgateway für den Computer. Ist die Einstellung abgeschlossen, klicken Sie auf [OK], um das Fenster zu schließen.
Seite 149 1. Verbindung mit dem Netzwerk 1.4 Manuelle Einstellung der Netzwerverbindung - wireless LAN - (Fortsetzung) 5) Klicken Sie mit der rechten Maustaste auf “Drahtlosnetzwerkverbindung”, um das Menü zu öffnen, und wählen Sie “Verbindung herstellen/ trennen”. 6) Wählen Sie aus den verfügbaren wireless LAN Netzwerken die SSID des Projektors (Standardeinstellung ist “wireless”) und klicken Sie auf [Verbinden].
Seite 150: Netzwerkpräsentation
• Wenn die Bildschirmau ösung Ihres Computers über dem Grenzwert liegt, wird das Computerbild vor der Übertragung zum Projektor auf die vorgeschriebene Größe verkleinert. CP-X8150, CP-X8160: 1024 x 768 (XGA) Die anderen Modelle: 1280 x 800 Das übertragene Bild wird auch dann verkleinert auf dem Projektionsbildschirm...
Seite 151: Web-Steuerung
3. Web-Steuerung 3. Web-Steuerung Sie können den Projektor über das Netzwerk von einem Browser auf dem Computer aus einstellen und steuern, sofern beide mit dem selben Netzwerk verbunden sind. HINWEIS 6.0 oder höher wird benötigt. • Internet Explorer ® • Wenn JavaScript ®...
Seite 152: Projektor Web-Kontrolle
3. Web-Steuerung 3.1 Projektor Web-Kontrolle 3.1.1 Login Um die Funktion Projektor Web-Kontrolle zu benutzen, müssen Sie sich mit Ihrem Benutzernamen und Ihrem Passwort anmelden. Nachfolgend nden Sie die werkseitigen Voreinstellungen für Benutzernamen und Passwort. Anmeldebildschirm Benutzername Passwort Administrator <blank> Geben Sie Ihren Benutzernamen und Ihr Passwort ein und klicken Sie auf [OK]. Bei erfolgreicher Anmeldung wird der folgende Bildschirm angezeigt.
Seite 153: Netzwerkinformationen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.2 Netzwerkinformationen Zeit die aktuellen Netzwerk Kon gurations Einstellungen des Projektors an. Abschnitt Beschreibung Zeigt gemeinsamen Daten von wireless LAN und kabelgebundenem LAN an. Projektorname Zeigt die Einstellungen für den Projektor Namen. Daten Drahtlosverbindung Zeigt die aktuellen Einstellungen für wireless LAN an. Modus Zeigt den Modus der wireless LAN Datenübertragung an.
Seite 154: Netzwerk Einstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.3 Netzwerk Einstellungen Zeigt und kon guriert Netzwerk Einstellungen. Abschnitt Beschreibung Kon guriert die gemeinsamen Einstellungen von wireless Allgemeines Setup LAN und kabelgebundenem LAN. Kon guriert den Namen des Projektors. Der Projektor Name darf bis zu 64 alphanumerische Zeichen. Nur Buchstaben, Zahlen und die folgenden Symbole dürfen Projektorname benutzt werden.
Seite 155 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) Abschnitt Beschreibung Drahtloseinrichtung Kon guriert die Einstellungen für wireless LAN. Modus Wählen sie “Ad-Hoc” oder “Infrastruktur”. Kon guriert Netzwerk Einstellungen. DHCP EIN Aktiviert DHCP. DHCP AUS Disables DHCP. IP-Adresse Con guriert die IP Adresse, sofern DHCP deaktiviert ist. Subnetzmaske Con guriert die Subnetzmaske, sofern DHCP deaktiviert ist.
Seite 156 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Netzwerk Einstellungen (Fortsetzung) Abschnitt Beschreibung Einrichtung mit Kabel Kon guriert die Einstellungen für kabelgebundenes LAN. Kon guriert Netzwerk Einstellungen. DHCP EIN Aktiviert DHCP. DHCP AUS Disables DHCP. IP-Adresse Con guriert die IP Adresse, sofern DHCP deaktiviert ist. Subnetzmaske Con guriert die Subnetzmaske, sofern DHCP deaktiviert ist.
Seite 157: Port-Einstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.4 Port-Einstellungen Zeigt und kon guriert die Einstellungen der Kommunikationsports. Abschnitt Beschreibung Netzsteuerport1 (Port 23) Kon guriert command control port 1 (Port 23). Port geöffnet Klicken Sie [Ein] um Port 23 zu verwenden. Klicken Sie [Ein] alls eine Authenti zierung verlangt wird für diesen Port.
Seite 158 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Port-Einstellungen (Fortsetzung) Abschnitt Beschreibung SNMP-Port Kon guriert den SMTP port. Port geöffnet Klicken Sie [Ein] um Port 23 zu verwenden. Kon guriert das Ziel der SNMP Trap im IP Format. • Diese Adresse kann nicht nur als IP, sondern auch als Domain Name eingegeben werden, wenn der aktuelle DNS Trap-Adresse Server entsprechend in das Netzwerk Einstellungen.
Seite 159: E-Mail-Einstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.5 E-Mail-Einstellungen Zeit und kon guriert E-mail Adressen Einstellungen. Abschnitt Beschreibung Klicken Sie [Ein] um die E-mail Funktion zu nutzen. E-Mail senden Kon gurieren sie die Bedingungen für den E-Mail-Versand bei den Benachrichtigungseinstellungen. Kon guriert die Adresse des Mail Servers im IP Format. •...
Seite 160: Benachrichtigungseinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.6 Benachrichtigungseinstellungen Zeigt und kon guriert Fehler und Alarm Einstellungen. Abschnitt Beschreibung Abdeckungsfehler Die Lampenabdeckung ist nicht richtig befestigt. Lüfterfehler Der Kühlventilator läuft nicht. Die Lampe funktioniert nicht; es besteht die Möglichkeit, dass Lampenfehler im Inneren eine Überhitzung vorliegt.
Seite 161 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Benachrichtigungseinstellungen (Fortsetzung) Die Alarm Meldungen werden unten gezeigt. Abschnitt Beschreibung Kon guriert den Zeitpunkt des Alarms. Alarmzeit (Nur bei Lampenzeitalarm und Filterzeitalarm.) SNMP-Trap Klicken Sie [Ein] um den SNMP Trap Alarm zu aktivieren. Klicken Sie [Ein] um den E-mail Alarm zu aktivieren. E-Mail senden (Außer bei Kaltstart und Kon guriert das Subjekt-Feld eines zu versendenen E-mails.
Seite 162: Zeitplaneinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.7 Zeitplaneinstellungen Zeigt und kon guriert die Ablaufeinstellungen. Abschnitt Beschreibung Täglich Kon guriert die täglichen Abläufe. Sonntag Kon guriert die Abläufe für Sonntag. Montag Kon guriert die Ab äufe für Montag. Dienstag Kon guriert die Ab äufe für Dienstag. Mittwoch Kon guriert die Ab äufe für Mittwoch.
Seite 163 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) Die Ablaufeinstellungen werden unten gezeigt. Abschnitt Beschreibung Zeitplan Klicken Sie [Ein] und aktiviern sie die Ablaufplanung. Stellt Monat und Tag ein. Datum (Monat/Tag) Dieser Gegenstand erscheint nur, wenn Bestimmtes Datum (Nr. 1-5) gewählt ist. Klicken Sie [Übernehmen] um die Einstellungen zu speichern.
Seite 164 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Zeitplaneinstellungen (Fortsetzung) HINWEIS • Wenn der Projektor an einen anderen Ort gebracht wird, muss vor der Kon guration des Zeitplans das Datum und die Uhrzeit kontrolliert werden. • Die Zeitanzeige durch die eingebaute Uhr ist möglicherweise unpräzise. Die Verwendung von SNTP wird empfohlenum, stets die exakte Zeit zu haben.
Seite 165: Datums-/Uhrzeiteinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.8 Datums-/Uhrzeiteinstellungen Zeigt und kon guriert die Einstellungen von Datum und Zeit. Abschnitt Beschreibung Aktuelles Datum Format. Kon guriert das aktuelle Datum im Kon guriert die aktuelle Zeit im Stunde:Minute:Sekunde Aktuelle Uhrzeit Format. Klicken Sie [EIN] um die Daten für Sommer/Winter Zeit Sommerzeit einzustellen und nehmen sie die folgenden Einstellungen vor.
Seite 166 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Datums-/Uhrzeiteinstellungen (Fortsetzung) Abschnitt Beschreibung Angabe der Zeitdifferenz. Geben sie dieselbe Zeitdifferenz Zeitzonendifferenz ein wie auf Ihrem Computer. Wenn sie unsichert sind, wenden sie sich an ihren IT Spezialisten. Klicken Sie [EIN] um die Datum und Zeit Einstellung von dem SNTP SNTP Server zu beziehen;...
Seite 167: Sicherheitseinstellungen
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.9 Sicherheitseinstellungen Zeigt und kon guriert Passwörter und andere Sicherheitseinstellungen. Abschnitt Beschreibung Benutzerkonto Kon guriert Benutzernamen und Passwort. Kon guriert den Benutzernamen. Benutzername Die Länge der text darf bis zu 255 alphanumerische Zeichen. Kon guriert das Passwort. Passwort Die Länge der text darf bis zu 255 alphanumerische Zeichen.
Seite 168: Projektorsteuerung
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.10 Projektorsteuerung Der Projektor kann über die Menüpunkte auf dem Bildschirm bedient werden. Die Kategorien der Menüpunkte werden im Hauptmenü angezeigt. Die meisten Einstellungen haben ein Submenü. Für weitere Einzelheiten, sehen Sie in der Tabelle nach. HINWEIS •...
Seite 169 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung BILD HELLIGKEIT Einstellung der Helligkeit. KONTRAST Einstellung des Kontrastes. GAMMA Einstellung des Gammawertes. FARB-TEMP. Einstellung der Farbtem. FARBE Einstellung der Farbe. F-TON Einstellung des F-Tons. SCHÄRFE Einstellung der Schärfe. AKTI. BLENDE Wahlt die aktive Iriseinstellung.
Seite 170 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung EINGB (Fortsetzung) COMPUTER-EINGANG Zur Auswahl des COMPUTER IN1-Eingangssignaltyps. - COMPUTER IN1 COMPUTER-EINGANG Zur Auswahl des COMPUTER IN2-Eingangssignaltyps. - COMPUTER IN2 FRAME LOCK - Schaltet die FRAME LOCK-COMPUTER IN1-Funktion ein/ COMPUTER IN1 aus.
Seite 171 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Bechreibung AUDIO LAUTST. Einstellung der Lautstärke. LAUTSPRECHER Eingebauter Lautsprecher ein/aus. AUDIOQUELLE - Zuweisung des AUDIOQUELLE-COMPUTER IN1 COMPUTER IN1 Eingangsport. AUDIOQUELLE - Zuweisung des AUDIOQUELLE-COMPUTER IN2 COMPUTER IN2 Eingangsport. AUDIOQUELLE - LAN Zuweisung des AUDIOQUELLE-LAN Eingangsport. AUDIOQUELLE - USB Zuweisung des AUDIOQUELLE-USB TYPE A Eingangsport.
Seite 172 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung OPT. QUELLENÜBERSPRUNG - Wählt die Quellenübersprung - COMPUTER IN1 Einstellung. COMPUTER IN1 QUELLENÜBERSPRUNG - Wählt die Quellenübersprung - COMPUTER IN2 Einstellung. COMPUTER IN2 QUELLENÜBERSPRUNG - Wählt die Quellenübersprung - LAN Einstellung. QUELLENÜBERSPRUNG - Wählt die Quellenübersprung - USB TYPE A Einstellung.
Seite 173 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Projektorsteuerung (Fortsetzung) Abschnitt Beschreibung OPT. (Fortsetzung) FERNB.EMPF. - VORN Schaltet den vorderen Fernbedienungssensor an/aus. FERNB.EMPF. - Schaltet den hinteren Fernbedienungssensor an/aus. HINTEN FERNB.FREQ. - Schaltet die Funktion für Fernbedienungssignale mit NORMAL normaler Frequenz an/aus. FERNB.FREQ.
Seite 174: Fernbedienung
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.11 Fernbedienung Die Funktionen auf der gebundelten Fernbedienung sind dem Bildschirm Web- Fernbedienung zugewiesen. Versuchen Sie nicht, den Projektor gleichzeitig über seine Fernbedienung und die Web- Fernbedienung zu steuern. Dies kann zu Betriebsstorungen im Projektor fuhren. Abschnitt Beschreibung STANDBY...
Seite 175 3. Web-Steuerung 3.1 Projektor Web-Kontrolle - Fernbedienung (Fortsetzung) HINWEIS • Die Web-Fernbedienung unterstützt keine Wiederholungsfunktion, die eine Aktion ausführt, während auf eine Schalt äche dauerhaft geklickt wird. • Da die Wiederholungsfunktion nicht verfugbar ist, klicken Sie auf die Schalt ache so oft wie erforderlich. •...
Seite 176: Projektorstatus
3. Web-Steuerung 3.1 Projektor Web-Kontrolle (Fortsetzung) 3.1.12 Projektorstatus Zeigt die Einstellungen und den Status des Projektors an. Abschnitt Beschreibung Fehlerstatus Zeigt den aktuellen Fehlerstatus. Lampenzeit Zeigt die Benutzungsdauer der derzeit verwendeten Lampe. Filterzeit Zeigt die Benutzungsdauer des derzeit verwendeten Filters. Filterstatus Zeigt das aktuelle Sauberkeitsniveau des Luft lters an.
Seite 177: Crestron E-Control
3. Web-Steuerung ® 3.2 Crestron e-Control Registrierkarte Zuerst wird der oben abgebildete Main-Bildschirm eingeblendet. Wenn Sie jedoch User Password 46), im Tools-Bildschirm aktiviert haben ( erscheint das rechts abgebildete Dialogfenster mit der Aufforderung, Ihr Passwort einzugeben. Weitere Bedienvorgänge sind erst nach Eingabe des Passworts möglich.
Seite 178: Main-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.1 Main-Bildschirm Sie können die grundlegenden Steuerfunktionen des Projektors über diesen Bildschirm bedienen. HINWEIS • Be ndet sich der Projektor im Standby-Modus, kann nur die Schalt äche [Power] bedient werden. 1 Klicken Sie auf eine Schalt äche und folgen Sie den Bedienschritten. Beschreibung Power Schaltet das Gerät ein/aus.
Seite 179 3. Web-Steuerung ® 3.2 Crestron e-Control - Main-Bildschirm (Fortsetzung) 3 Klicken Sie auf eine Schalt äche und folgen Sie den Bedienschritten. Klicken Sie auf die Symbole links und rechts außen, um die nicht sichtbaren Schalt ächen einzublenden. Beschreibung Freeze Einfrieren-Status ein/aus. Contrast Einstellung des Kontrastes.
Seite 180: Tools-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.2 Tools-Bildschirm -Steuersystem. ® Kon guriert die Einstellungen zwischen Projektor und Crestron Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. HINWEIS • Werden 2-Bit-Zeichen verwendet, können der Eingabetext bzw. die Ziffern nicht korrekt de niert werden. •...
Seite 181: Admin Password
3. Web-Steuerung ® 3.2 Crestron e-Control - Tools-Bildschirm (Fortsetzung) 3 Projector (Fortsetzung) Kon guriert die Netzwerkeinstellungen des Projektors. Abschnitt Beschreibung DHCP Aktiviert DHCP. IP Address Con guriert die IP Adresse, sofern DHCP deaktiviert ist. Subnet Mask Con guriert die Subnetzmaske, sofern DHCP deaktiviert ist. Default Gateway Con guriert den Standardgateway, sofern DHCP deaktiviert ist.
Seite 182: Info-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.3 Info-Bildschirm Zeigt die Einstellungen und den Status des Projektors an. Klicken Sie auf [Exit], um zum Main-Bildschirm zurückzukehren. 1 Projector Information Abschnitt Beschreibung Projector Name Zeigt die Einstellungen für den Projektor Namen. Location Zeigt den Standortnamen des Projektors an.
Seite 183: Help Desk-Bildschirm
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.4 Help Desk-Bildschirm Sendet/empfängt Nachrichten an/vom Administrator für Crestron RoomView ® Express. Beschreibung Send Sendet eine Nachricht. Prüfen Sie die empfangene Nachricht.
Seite 184: Notfallwarnung
3. Web-Steuerung ® 3.2 Crestron e-Control (Fortsetzung) 3.2.5 Notfallwarnung Express eine Warnmeldung, Sendet der Administrator für Crestron RoomView ® wird diese auf dem Bildschirm angezeigt. Sie können die Warnmeldung im Chatformat beantworten. Geben Sie eine Nachricht in das Feld unter der Warnmeldung ein und klicken Sie auf [Send]. HINWEIS •...
Seite 185: Die Funktion "Mein Bild
Bilddatei anzeigen (z.B. Die MEIN BILD Übertragung verlangt eine besondere Anwendung auf ihrem Computer. Nutzen Sie das Programm, um die Bilddaten zu übertragen. Es kann von der Hitachi-Website heruntergeladen werden (http://www.hitachi- america.us/digitalmedia oder http://www.hitachidigitalmedia.com). Informationen zu den erforderlichen Einstellungen und Bedienschritten am Computer und am Projektor nden Sie in der Bedienungsanleitung des Programms.
Seite 186: Messenger-Funktion
Die Messenger-Funktion erfordert eine exklusive Anwendung auf Ihrem Computer. Zum Bearbeiten, Übertragen und Anzeigen der Textdaten verwenden Sie diese Anwendung. You can download it from the Hitachi web site (http://www.hitachi- america.us/digitalmedia oder http://www.hitachidigitalmedia.com). Informationen zu den erforderlichen Einstellungen und Bedienschritten am Computer und am Projektor nden Sie in der Bedienungsanleitung des Programms.
Seite 187: Die Funktion "Netzbrücke
6. Die Funktion “Netzbrücke” 6. Die Funktion “Netzbrücke” Dieser Projektor ist mit der Funktion NETZBRÜCKE zur gemeinsamen Umsetzung über ein Netzwerkprotokoll und eine serielle Schnittstelle ausgestattet. Durch die Nutzung der Funktion NETZBRÜCKE kann ein durch wireless LAN oder kabelgebundenes LAN mit dem Projektor verbundener Computer ein externes Gerät per RS-232C-Datenübertragung steuern, wobei der Projektor als Netzwerkterminal dient.
Seite 188: Kommunikations-Setup
6. Die Funktion “Netzbrücke” 6.2 Kommunikations-Setup Zum Kon gurieren der Kommunikationseinrichtung mit NETZBRÜCKE für den Projektor verwenden Sie die Optionen im Menü KOMMUNIKATION. Öffnen Sie das Menü des Projektors und wählen Sie das Menü OPT. - SERVICE Menü OPT. > SERVICE > KOMMUNIKATION im - KOMMUNIKATION.
Seite 189: Übertragungsmethode
6. Die Funktion “Netzbrücke” 6.4 Übertragungsmethode Die Übertragungsmethode kann über Menüs nur dann gewählt werden, wenn NETZBRÜCKE bei KOMMUNIKATIONSTYP gewählt ist. Menü OPT. > SERVICE > KOMMUNIKATION im Benutzerhandbuch) HALB-DUPLEX VOLL-DUPLEX 6.4.1 HALB-DUPLEX Diese Methode erlaubt es dem Projektor eine Kommunikation in beiden Richtungen, wobei jedoch jeweils Daten nur in einer Richtung übertragen, d.
Seite 190 6. Die Funktion “Netzbrücke” 6.4 Übertragungsmethode (Fortsetzung) HINWEIS • Mit der Methode HALB-DUPLEX kann der Projektor maximal 254 Byte an Daten auf einmal senden. • Wenn eine Überwachung der Antwortdaten von einem externen Gerät nicht erforderlich und die ANTWORTGRENZZEIT auf AUS eingestellt ist, kann der Projektor die Daten vom Computer ohne Unterbrechung empfangen und an ein externes Gerät weiterleiten.
Seite 191: Weitere Funktionen
7. Weitere Funktionen 7. Weitere Funktionen 7.1 E-mail Alarm Der Projektor kann automatisch eine E-mail Warnung an spezi sche E-Mail versenden, wenn der Projektor bestimmte Umstände für Wartung oder einen Fehler bemerkt. HINWEIS • Es können bis zu 5 E-mail Adressen angegeben werden. •...
Seite 192 7. Weitere Funktionen 7.1 E-mail Alarm (Fortsetzung) 5) Klicken Sie [Benachrichtigungseinstellungen] im Hauptmenü um die E-mail Alarm Einstellungen vorzunehmen. 6) Wählen sie und kon gurieren sie alle Alarm Einstellungen. Siehe Menüpunkt 25) für nähere Informationen. 3.1.6 Benachrichtigungseinstellungen ( 7) Klicken Sie [Übernehmen] um die Einstellungen zu speichern. Fehlfunkions/Warn-E-mails haben folgende Struktur: Betreffzeile : <Mail title>...
Seite 193: Projektor Steuerung Über Snmp
7. Weitere Funktionen 7.2 Projektor Steuerung über SNMP Das SNMP (Simple Network Management Protocol) ermöglicht es, die Projektor Information zu lenken, was als Fehler oder Warnung gilt; dies geschieht über einen Computer im Netzwerk. Die SNMP Steuer Software muß auf dem Computer installiert sein, um die Funktion nutzen zu können.
Seite 194: Ereignis Planung
7. Weitere Funktionen 7.3 Ereignis Planung Die Planungsfunktion ermöglicht es, Ereignisse einzustellen unter Einschluß von Power on / Power off. Der Projektor steuert sich hierbei selbst. HINWEIS • Sie können die Steuerung folgender Ereignisse planen: Power, Eingabequelle, Mein Bild, Messenger, Diashow. ( •...
Seite 195: Ablaufeinstellungen ( 27)
7. Weitere Funktionen 7.3 Ereignis Planung (Fortsetzung) Ablaufeinstellungen ( Die Ablaufplan Einstellungen können von einem Browser auf vorgenommen werden. Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10: 1) Geben Sie “http://192.168.1.10/” in die Adresszeile des Webbrowsers ein und wählen Sie im Auswahlfenster Projektor Web-Kontrolle.
Seite 196: Datum Und Zeit Einstellung
7. Weitere Funktionen 7.3 Ereignis Planung (Fortsetzung) Datum und Zeit Einstellung ( Die Datum und Zeit Einstellung kann über den Browser vorgenommen werden. Beispiel: Wenn die IP Adresse des Projektors eingestellt ist auf 192.168.1.10: 1) Geben Sie “http://192.168.1.10/” in die Adresszeile des Webbrowsers ein und wählen Sie im Auswahlfenster Projektor Web-Kontrolle.
Seite 197: Bedienung Über Das Netzwerk
7. Weitere Funktionen 7.4 Bedienung über das Netzwerk Sie können den Projektor kon gurieren und über das Netzwerk steuern mit RS- 232C Kommandos. Kommunikations Port Die folgenden beiden Ports dienen der Steuerung. TCP #23 (Netzsteuerport1 (Port 23)) TCP #9715 (Netzsteuerport2 (Port 9715)) HINWEIS •...
Seite 198 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Wenn die Autenti zierung aktiviert ist, werden folgende Einstellungen verlangt. 7) Klicken Sie [Sicherheitseinstellungen] im Hauptmenü. 8) Klicken Sie [Netzsteuerung] und geben Sie das gewünschte Authentisierungs- Passwort ein. * Beachten sie den HINWEIS. 9) Klicken Sie [Übernehmen] Schalt äche an, um die Einstellungen zu speichern.
Seite 199 7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Kommando Format Die Kommandoformate variieren bei den verschiedenen Kommunikationsanschlussen. TCP #23 Sie konnen die RS-232C Kommandos ohne Anderungen verwenden. Das Format Antwortdaten ist dasselbe wie die RS-232C Kommandos. ( 232C Communication im Benutzerhandbuch - Technical) Jedoch wird die folgende Antwort zuruckgesendet, falls die Authentisierung bei ausgeschalteter Authentisierung versagt.
Seite 200: Format Der Antwort Daten
7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Format der Antwort Daten Die Verbindungs ID (entspricht der Verbindungs ID beim Sende Daten Format) wird den RS-232C Kommando Antwort Daten hinzugefügt. <ACK-Antwort> Antwort Verbindungs-ID 0x06 1 Byte <NAK-Antwort> Antwort Verbindungs-ID 0x15 1 Byte <Fehlerantwort>...
Seite 201: Automatischer Abbruch Der Verbindung
7. Weitere Funktionen 7.4 Bedienung über das Netzwerk (Fortsetzung) Automatischer Abbruch der Verbindung Die TCP Verbindung wird automatisch unterbrochen, nachdem innerhalb von 30 Sekunden nach Aufbau der Verbindung keine Kommunikation statt ndet. Authentisierung Der Projektor akzeptiert keine Kommandos ohne eine erfolgreiche Autenti zierung, sofern diese aktiviert ist.
Seite 202: Crestron Roomview
7. Weitere Funktionen ® 7.5 Crestron RoomView Crestron RoomView ® ist ein von Crestron Electronics, Inc bereitgestelltes Ressourcen-Managementprogramm für mehrere Benutzer. Es handelt sich um eine Anwendung zur Verwaltung und gemeinsamen Steuerung des Projektors mit anderen AV-Geräten. Website. Einzelheiten zu Crestron RoomView ®...
Seite 203: Fehlersuche
8. Fehlersuche 8. Fehlersuche Siehe Probleme Vermutliche Ursache Zu prüfen Seite(n) • Platzieren Sie Computer und Projektor näher aneinander. Schwaches Funksignal – • Funkwellen dringen nicht durch Beton und Metalle (Stahltüren etc.) Prüfen Sie die Kon gurationseinstellungen Kann aufgrund der für wireless LAN, falls Ihr Wireless / Verschlüsselung- Computer über eine solche...
Seite 204: Technische Daten
9. Technische Daten 9. Technische Daten Abschnitt Technische Daten Control software Spezielle Computeranwendung und Webbrowser Corresponding TCP/IP, DHCP-Client und HTTP-Server protocol Wreless LAN (IEEE802.11b/g/n) Network (Ad-Hoc- und Infrastruktur-Modus) beim herkömmlichen LAN (100Base-TX/10Base-T) WEP (64/128bit), WPA-PSK (TKIP/AES), Security WPA2-PSK (TKIP/AES), SSID ®...
Seite 205: Garantie Und Kundendienst
10. Garantie und Kundendienst 10. Garantie und Kundendienst Bei Problemen mit den Geräten lesen Sie zunächst unter 8. Fehlersuche ( nach und prüfen Sie alle vorgeschlagenen Punkte. Sollte das Problem fortbestehen, so wenden Sie sich an Ihren Fachhändler oder Servicetechniker. Er kann Ihnen sagen, inwieweit ein Garantiefall vorliegt.
Seite 206 Projektor CP-X8150/CP-X8160/CP-WX8240/ CP-WX8255/CP-SX8350/CP-WU8440/ CP-WU8450 Bedienungsanleitung (detailliert) Schnellstapel-Anleitung Vielen Dank, dass Sie diesen Projektor erworben haben. Merkmale Dieser Projektor kann mit einem anderen Gerät des gleichen Projektormodells zusammen genutzt werden, um ein Bild mithilfe der Schnellstapel-Funktion auf einem Bildschirm abzubilden. Beide Projektoren können simultan bedient werden, um das Bild heller darzustellen.
Seite 207 Inhalt 3.1 Anzeige des Menüs STAPEL ..13 1.1 Grundlegende Informationen und Vorbereitungen ......3 3.2 Auswahl von Primär, Sekundär oder Aus ......14 Schnellstapel ........3 Intelligentes Stapeln 3.3 Auswahl des Lampenbedienmodus . 15 und Einfaches Stapeln ..... 3 3.4 Auswahl des Lampenschaltmodus ..
Seite 208: Einleitung
1. Einleitung 1.1 Grundlegende Informationen und Vorbereitungen Schnellstapel Die Schnellstapel-Funktion ermöglicht es Ihnen, Bilder von zwei Projektoren auf einfache Weise zu überlagern. Intelligentes Stapeln und Einfaches Stapeln Die Schnellstapel-Funktion bietet die beiden folgenden Möglichkeiten. Werden die beiden Projektoren über ein RS-232C-Kabel angeschlossen und die erforderlichen Einstellungen vorgenommen, agieren beide Projektoren entsprechend der Einstellungen automatisch synchron miteinander.
Seite 209: Zur Beachtung
Einleitung 1.1 Grundlegende Informationen und Vorbereitungen (Fortsetzung) ZUR BEACHTUNG Intelligentes Stapeln kann nur paarweise mit identischen Projektormodellen durchgeführt werden. Für die Funktion Intelligentes Stapeln können höchstens zwei Projektoren genutzt werden. Je nach Installationsmethode und Bedienumfeld überlagern sich die Bilder der beiden Projektoren gegebenenfalls nicht optimal. Die Bilder können nicht optimal übereinander dargestellt werden, wenn der Bildschirm geneigt bzw.
Seite 210: Grundlegende Informationen Und Vorbereitungen
2. Installation Lesen Sie den Abschnitt 1.1 Grundlegende Informationen und Vorbereitungen 3, 4) vor der Installation aus Sicherheitsgründen sorgfältig durch. Beachten Sie zusätzlich die folgenden Hinweise, um die Geräte als Schnellstapel ordnungsgemäß benutzen zu können. Bei Nutzung des Modus Intelligentes Stapeln reagieren beide Projektoren auf die Fernbedienung, bis Sie an einem der Projektoren für STAPELMODUS die Option SEKUNDÄR gewählt haben.
Seite 211: Installation Des Ersten Projektors (Gerät A)
Installation 2.2 Installation des ersten Projektors (Gerät A) Festlegen der Installationsposition Bestimmen Sie die Position und den Projektionswinkel von Gerät A. Bedienungsanleitung (Kurzform) Anordnung Ausrichten des Projektors über die einstellfüße) WARNUNG Nur beim besteht die Möglichkeit, den Projektor mit speziellen Zubehörteilen in einer beliebigen Ausrichtung zu installieren.
Seite 212: Installation Des Ersten Projektors (Gerät A) - Einrichten Von Gerät A
Installation 2.2 Installation des ersten Projektors (Gerät A) - Einrichten von Gerät A (Fortsetzung) Drücken Sie die Taste , um das Menü einzublenden. Benutzerhandbuch Verwendung der Menüfunktion) Öffnen Sie mithilfe der Tasten / / / das folgende Menü. FORTGESCHRITT > OPT. >...
Seite 213: Installation Des Zweiten Projektors (Gerät B)
Installation 2.3 Installation des zweiten Projektors (Gerät B) Festlegen der Installationsposition Bestimmen Sie die Position und den Projektionswinkel von Gerät B. Bedienungsanleitung (Kurzform) Anordnung Ausrichten des Projektors über die einstellfüße) WARNUNG Nur beim besteht die Möglichkeit, den Projektor mit speziellen Zubehörteilen in einer beliebigen Ausrichtung zu installieren.
Seite 214: Installation Des Zweiten Projektors (Gerät B) - Einrichten Von Gerät B
Installation 2.3 Installation des zweiten Projektors (Gerät B) - Einrichten von Gerät B (Fortsetzung) Passen Sie Bildgröße und Position von Gerät B mithilfe der Funktionen ZOOM, FOKUS und OBJ.VERSCH. so an, dass das Bild gut über das Bild von Gerät A gelegt werden kann.
Seite 215: Bestätigen Der Primär- Und Sekundäreinstellungen
Installation 2.4 Bestätigen der Primär- und Sekundäreinstellungen Drücken Sie für Primär (Gerät B) die Taste auf der Fernbedienung. HINWEIS • Beim Intelligenten Stapeln ist nur das Primärgerät in der Lage, Fernbedienungssignale zu empfangen. Das Sekundärgerät wird nicht auf die Fernbedienung reagieren. Unten rechts im Bildschirm werden die folgenden Dialogfenster angezeigt.
Seite 216: Feineinstellung Der Bildposition
Installation 2.5 Feineinstellung der Bildposition Nehmen Sie zur Überlagerung der Bilder von Primär (Gerät B) und Sekundär (Gerät A) die Feineinstellung von Bildgröße und Position des Primärgeräts (Gerät B) mithilfe von PERF. ANPASSG. vor. Bei Benutzung von Intelligentes Stapeln Drücken Sie die Taste auf der Fernbedienung oder auf dem Bedienfeld des Primärgeräts (Gerät B), um das Dialogfenster MENÜ...
Seite 217: Bei Benutzung Von Einfaches Stapeln
Installation Bei Benutzung von Einfaches Stapeln Drücken Sie die Taste auf der Fernbedienung, um das Menü für Gerät A anzuzeigen. Nutzen Sie die Tasten / / / , um das Dialogfen- ster SCHABLONE zu öffnen und wählen Sie dann im Dialogfenster STAPEL. ( Benutzerhandbuch Menü...
Seite 218: Stapel Menüeinstellungen
3. STAPEL Menüeinstellungen Stellen Sie im Menü STAPEL den Modus Intelligentes Stapeln ein. HINWEIS • Wenn Sie Einfaches Stapeln ohne RS-232C-Verbindung nutzen, können Sie dieses Kapitel überspringen. • Wenn Sie die Einstellungen, die Sie während der zuvor in diesem Kapitel erläuterten Installation durchgeführt haben, nicht ändern müssen, gehen Sie zu 3.3 Auswahl des Lampenbedienmodus.
Seite 219: Auswahl Von Primär, Sekundär Oder Aus
STAPEL Menüeinstellungen 3.2 Auswahl von Primär, Sekundär oder Aus Um Intelligentes Stapeln zu aktivieren, wählen Sie entweder PRIMÄR oder SEKUNDÄR aus. Intelligentes Stapeln wird aktiviert, wenn einem Projektor im Dialogfenster STAPELMODUS die Eigenschaft Primär und dem anderen die Eigenschaft Sekundär zugewiesen wird. Um Intelligentes Stapeln zu deaktivieren, wählen Sie AUS.
Seite 220: Auswahl Des Lampenbedienmodus
STAPEL Menüeinstellungen 3.3 Auswahl des Lampenbedienmodus Wählen Sie den Lampenbedienmodus DUAL oder WECHSELND. Markieren Sie LAMPENMODUS im Menü STAPEL mithilfe der Tasten und drücken Sie die Taste , um das Dialogfenster LAMPENMODUS anzuzeigen. Nutzen Sie im Dialogfenster die Tasten / , um DUAL oder WECHSELND zu markieren.
Seite 221 STAPEL Menüeinstellungen 3.3 Auswahl des Lampenbedienmodus (Fortsetzung) HINWEIS • Bei der Auswahl von DUAL als LAMPENMODUS werden gegebenenfalls unterschiedliche Bilder vom Primär- und Sekundärgerät projiziert. Wir empfehlen, die Projektoren folgendermaßen einzurichten. - Stellen Sie am Primär- und Sekundärgerät das gleiche Bild für SCHABLONE und START ein.
Seite 222: Auswahl Des Lampenschaltmodus
STAPEL Menüeinstellungen 3.4 Auswahl des Lampenschaltmodus Die folgende Einstellung ist nur erforderlich, wenn im Dialogfenster LAMPENMODUS die Option WECHSELND ausgewählt wurde. ( 15) Wählen Sie bei Einstellung von WECHSELND den Lampenschaltmodus AUTO oder NORMAL. Markieren Sie WECHSELMODUS im Menü STA- PEL mithilfe der Tasten und drücken Sie die Taste...
Seite 223: Auswahl Der Eingangsquelle Für Sekundär
STAPEL Menüeinstellungen 3.5 Auswahl der Eingangsquelle für Sekundär Markieren Sie SEKUNDÄR-EINGANGSQUELLE im Menü STAPEL mithilfe der Tasten drücken Sie die Taste , um das Dialogfenster SEKUNDÄR-EINGANGSQUELLE anzuzeigen. Nutzen Sie im Dialogfenster die Tasten / , um PRIMÄRGERÄT FOLGEN oder FEST (COMPUTER IN 1) zu markieren. : Stellt als Eingangsquelle am Sekundärgerät den gleichen Anschluss ein wie am Primärgerät.
Seite 224: Verlassen Des Menüs Intelligentes Stapeln
STAPEL Menüeinstellungen 3.6 Verlassen des Menüs Intelligentes Stapeln Wir empfehlen, alle Einstellungen im Menü STAPEL zu prüfen, bevor Sie das Menü Intelligentes Stapeln verlassen. In Dialogfenstern, die Sie über das Menü STAPEL aufgerufen haben, können Sie die Taste drücken, um zum Menü STAPEL zurückzukehren.
Seite 225: Wichtige Informationen Für Das Intelligente Stapeln
STAPEL Menüeinstellungen 3.7 Wichtige Informationen für das Intelligente Stapeln Dieser Abschnitt enthält wichtige Informationen zum Einrichten des Primär- und des Sekundärgeräts, jedoch keine Erläuterungen zur Bedienung des Menüs. Lesen Sie alle Informationen gründlich durch. Für die Funktion Intelligentes Stapeln muss einem Projektor die Eigenschaft Primär und dem anderen Projektor die Eigenschaft Sekundär zugewiesen werden.
Seite 226 STAPEL Menüeinstellungen 3.7 Wichtige Informationen für das Intelligente Stapeln (Fortsetzung) Primär- und Sekundärgerät verfügen über die folgenden gemeinsamen Einstellungen. - AV MUTE ( Benutzerhandbuch Temporäres Ausschalten von Bildschirm und Audio) - Vergrößern ( Benutzerhandbuch Verwenden der Vergrößerungsfunktion) - BILDFORMAT und OVER SCAN ( Benutzerhandbuch Menü...
Seite 227 STAPEL Menüeinstellungen 3.7 Wichtige Informationen für das Intelligente Stapeln (Fortsetzung) Lampenabdeckung ist offen. Lampe leuchtet nicht. Problem mit dem Kühlventilator. Temperatur des Projektors ist zu hoch. Temperatur des Projektors ist zu hoch. Prüfen Sie, ob das Abluftsystem blockiert ist. Die Anzeige am Filtertimer übersteigt die im Menü...
Seite 228: Anschluss Der Kabel
4. Anschluss der Kabel Um zwei Bilder auf dem Bildschirm zu überlagern, müssen Primär- und Sekundärgerät über das gleiche Bild verfügen können. Es gibt zahlreiche Methoden, um Bilder an die Projektoren zu übertragen. In diesem Kapitel wird beschrieben, wie die Kabel verbunden werden können. Lesen Sie dieses Kapitel, um eine Methode zu wählen, die Ihren Bedürfnissen entspricht.
Seite 229: Anschluss Von Signalkabeln
Anschluss der Kabel 4.2 Anschluss von Signalkabeln Es gibt zwei Methoden, um Bilder an das Sekundärgerät zu übertragen. ( 18, 19) - Übertragen eines Bilds über den Anschluss des Primärgeräts an das Sekundärgerät. - Individuelle Bildübertragung zu Sekundär und Primär. Bildübertragung von Primär zu Sekundär Verbinden Sie den Anschluss des Primärgeräts mit dem Anschluss...
Seite 230: Einstellen Der Eingangsanschlüsse Über Das Menü
5. Einstellen der Eingangsanschlüsse über das Menü 5.1 Vorbereiten der Menübedienung Wird die Funktion Einfaches Stapeln mit einer RS-232C-Verbindung genutzt, drücken Sie die dem Anschluss entsprechende Taste auf der Fernbedienung oder die Taste am Projektor, um den Anschluss auszuwählen, an den das Kabel angeschlossen ist.
Seite 231: Einschalten Des Primärgeräts
Einstellen der Eingangsanschlüsse über das Menü 5.3 Einschalten des Primärgeräts Nachdem Sie 5.2 Prüfen des Betriebsstatus des Primärgeräts ausgeführt haben, wird bestätigt, dass die beiden Projektoren in den Modus WECHSELND versetzt wurden und dass das Sekundärgerät derzeit in Betrieb ist. Da die Einstellungen für Intelligentes Stapeln nur verändert werden können, wenn das Primärgerät in Betrieb ist, erläutert dieser Abschnitt, wie vom Sekundär- auf das Primärgerät umgeschaltet wird.
Seite 232: Einrichten Des Menüs
Einstellen der Eingangsanschlüsse über das Menü 5.4 Einrichten des Menüs Beachten Sie dabei die folgenden Hinweise, wenn Sie Intelligentes Stapeln mit einer RS-232C-Verbindung nutzen. Wenn Bildsignale über das Primärgerät an das Sekundärgerät übertragen werden, wird zwischen Computersignalen und Videosignalen, wie z. B. Komponenten- und Videosignalen, unterschieden. Bildübertragung von Primär zu Sekundär - Computersignal Wird das Menü...
Seite 233: Bildübertragung Von Primär Zu Sekundär
Einstellen der Eingangsanschlüsse über das Menü Bildübertragung von Primär zu Sekundär - Videosignal (Komponenten- oder Videosignal) Wird das Menü STAPEL bereits auf dem Bildschirm angezeigt, gehen Sie bitte weit- er zu Schritt 3. Drücken Sie anderenfalls auf der Fernbedienung die Taste Wird das Dialogfenster MENÜ...
Seite 234: Einrichten Des Menüs - Individuelle Bildübertragung Zu Sekundär Und Primär
Einstellen der Eingangsanschlüsse über das Menü 5.4 Einrichten des Menüs - Individuelle Bildübertragung zu Sekundär und Primär (Fortsetzung) Nutzen Sie die Tasten / , um SEKUNDÄR-EINGANGSQUELLE zu marki- eren, und drücken Sie die Taste , um das Dialogfenster SEKUNDÄR-EIN- GANGSQUELLE anzuzeigen. Nutzen Sie die Tasten / , um die Option PRIMÄRGERÄT FOLGEN zu markieren, und...
Seite 235: Einschränkungen Der Zeitplan-Funktion
6. Einschränkungen der Zeitplan-Funktion Dieses Modell unterstützt die Funktion Zeitplan für die Projektor Web-Kontrolle. Netzwerkbetrieb 3.1.7 Zeitplaneinstellungen) Wird Intelligentes Stapeln per RS-232C-Verbindung genutzt, bestehen einige Funktionsbeschränkungen. Beim Einfachen Stapeln ohne RS-232C-Verbindung bestehen keinerlei Funktionsbes- chränkungen. Beachten Sie sowohl beim Intelligenten als auch beim Einfachen Stapeln vor Nutzung der Stapelfunktion die Einstellungen für Zeitplan.
Seite 236 Einschränkungen der Zeitplan-Funktion 6. Einschränkungen der Zeitplan-Funktion (Fortsetzung) werden, wenn die Projektoren im Modus Intelligentes Stapeln betrieben werden. Kann der Eingangsanschluss, der gemäß der Funktion Zeitplan geändert werden soll, für das Intelligente Stapeln verwendet werden, wird Zeitplan ausgeführt. Falls nicht, wird die Funktion nicht ausgeführt. *2): Dieser Zeitplan kann in die Projektor Web-Kontrolle eingegeben werden, wenn Sie die Projektoren im Modus Intelligentes Stapeln nutzen.
Seite 237 7. Fehlersuche Wird eine Meldung angezeigt, so führen Sie die in der folgenden Tabelle emp- fohlenen Prüfungen und Abhilfemaßnahmen durch. Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Verbinden Sie Primär- und Sekundärgerät mit einem AC-Anschluss, um den Modus Bedien- Intelligentes Stapeln nutzen zu können.
Seite 238 Fehlersuche 7. Fehlersuche (Fortsetzung) Siehe Anzeichen Fälle, bei denen kein Gerätedefekt vorliegt. Seite Das Menü Prüfen Sie am Primär- und am Sekundärgerät STAPEL die folgenden Einstellungen. funktioniert nicht. - STANDBY-MOD. im SETUP-Menü: NORMAL - KOMMUNIKATIONSTYP unter KOMMUNIKATION im Menü SERVICE: AUS - STAPELSPERRE im SICHERHEIT-Menü: AUS Der Projektor reagiert...
Seite 239 Projector CP-X8150/CP-X8160/ CP-WX8240/CP-WX8255/ CP-SX8350/CP-WU8440/CP-WU8450 User's Manual (detailed) Operating Guide – Technical Example of computer signal Resolution (H x V) H. frequency (kHz) V. frequency (Hz) Rating Signal mode 720 x 400 37.9 85.0 VESA TEXT 640 x 480 31.5 59.9...
Seite 240 VESA Reduced Blanking *1) Supported except for HDMI input. *2) Only for CP-X8150, CP-X8160 and CP-SX8350. *3) Only for CP-WX8240, CP-WX8255, CP-WU8440 and CP-WU8450. *4) Only for CP-WU8440 and CP-WU8450, but except for HDMI input. NOTE • Be sure to check jack type, signal level, timing and resolution before connecting this projector to a computer.
Seite 241 Initial set signals Initial set signals The following signals are used for the initial settings. The signal timing of some computer models may be different. In such case, adjust the items V POSITION and H POSITION in the IMAGE menu. Back porch (B) Front porch (D) Back porch (b)
Seite 242 Connection to the ports Connection to the ports NOTICE Use the cables with straight plugs, not L-shaped ones, as the input ports of the projector are recessed. Only the signal that is input from the COMPUTER IN1 or IN2 can be output from the MONITOR OUT port.
Seite 243 Connection to the ports (continued) COMPUTER IN2 G/Y, B/Cb/Pb, R/Cr/Pr, BNC jack x5 <Computer signal> • Video signal: RGB separate, Analog, 0.7Vp-p, 75 terminated (positive) • H/V. sync. signal: TTL level (positive/negative) • Composite sync. signal: TTL level <Component video signal> •...
Seite 244 Connection to the ports (continued) COMPONENT Cb/Pb, Cr/Pr RCA jack x3 • Component video signal, Analog: -Y with composite sync, 1.0±0.1Vp-p, 75 terminated -Cb/Pb, 0.7±0.1Vp-p, 75 terminated -Cr/Pr, 0.7±0.1Vp-p 75 terminated • System: 480i@60, 480p@60, 576i@50, 720p@50/60, 1080i@50/60, 1080p@50/60 S-VIDEO Mini DIN 4pin jack •...
Seite 245 Connection to the ports (continued) AUDIO IN1, AUDIO IN2 Ø3.5 stereo mini jack • Analog, 500 mVrms, 47k input impedance AUDIO IN3 AUDIO OUT RCA jack x2 RCA jack x2 • Analog, 500 mVrms, 47k input impedance • Analog, 500 mVrms, 1k output impedance CONTROL ⑨...
Seite 246: Remote Control
Connection to the ports (continued) RJ-45 jack ② ④ ⑥ ⑧ ① ③ ⑤ ⑦ * About the details of network communication, please refer to the Network Guide. Signal Signal Signal USB TYPE A USB TYPE B ④ ③ ④ ③ ② ①...
Seite 247 Connection to the ports (continued) To input SCART RGB signal; RCA plugs SCART cable Audio L (plug) Audio R Video SCART connector (jack) To input SCART RGB signal to the projector, use a SCART to RCA cable. Connect the plugs refer to above ex. For more reference, please consult your dealer.
Seite 248 RS-232C Communication RS-232C Communication When the projector connects to the computer by RS-232C communication, the projector can be controlled with RS-232C commands from the computer. For details of RS-232C commands, refer to RS-232C Communication / Network 19). command table ( Connection Turn off the projector and the computer.
Seite 249 RS-232C Communication (continued) Communicaion settings 1. Protocol 19200bps, 8N1 2. Command format ("h" shows hexadecimal) Byte Number Command Header Data Header Data Setting Action Type code size code Packet Action <SET>Change setting to (aL) (aH) 01h 00h (bL) (bH) (cL) (cH) desired value [(cL)(cH)] by [(bL)(bH)].
Seite 250 RS-232C Communication (continued) 3. Response code / Error code ("h" shows hexadecimal) (1) ACK reply: 06h When the projector receives the Set, Increment, Decrement or Execute command correctly, the projector changes the setting data for the speci ed item by [Type], and it returns the code. (2) NAK reply: 15h When the projector cannot understand the received command, the projector returns the error code.
Seite 251 Command Control via the Network Command Control via the Network When the projector connects network, the projector can be controlled with RS- 232C commands from the computer with web browser. For details of RS-232C commands, refer to RS-232C Communication / Network 19).
Seite 252 Command Control via the Network Communicaion Port The following two ports are assigned for the command control. TCP #23 TCP #9715 Con gure the following items form a web browser when command control is used. Port Settings Click the [Enable] check box to open [Network Control Port1 (Port: 23)] to use TCP #23.
Seite 253: Command Format
Command Control via the Network (continued) Command control settings [TCP #23] 1. Command format Same as RS-232C communication, refer to RS-232C Communicaton command format. 2. Response code / Error code ("h" shows hexadecimal) Four of the response / error code used for TCP#23 are the same as RS-232C Communication (1)~(4).
Seite 254 Command Control via the Network (continued) 2. Response code / Error code ("h" shows hexadecimal) The connection ID is attached for the TCP#23's response / error codes are used. The connection ID is same as the sending command format. (1) ACK reply: 06h + ××h (××h : connection ID) (2) NAK reply: 15h + ××h (3) Error reply: 1Ch + 0000h + ××h...
Seite 255 Network Bridge Communication Network Bridge Communication This projector is equipped with NETWORK BRIDGE function. When the projector connects to the computer by wired or wireles LAN communicaton, an external device that is connected with this projector by RS- 232C communication can be controlled from the computer as a network terminal. For details, see the 6.
Seite 256: Communication Settings
Network Bridge Communication Communication settings For communication setting, use the COMMUNICATION menu in the OPTION - SERVICE menu Item Condition BAUD RATE 4800bps / 9600bps / 19200bps / 38400bps Data length 8 bit ( xed) PARITY NONE/ODD/EVEN Start bit 1 bit ( xed) Stop bit 1 bit ( xed) Transmission method...
Seite 257: Lens Memory
RS-232C Communication / Network command table RS-232C Communication / Network command table Command Data Operation Type Header Names Action Type Setting code Turn off 06 00 2A D3 01 00 00 60 00 00 BE EF Turn on 06 00 BA D2 01 00 00 60...
Seite 258 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code LENS MEMORY 06 00 A0 91 02 00 0D 24 00 00 BE EF LENS SHIFT - V LENS MEMORY 06 00 E4 91 02 00 0E 24 00 00...
Seite 259: Color Temp
RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 07 E9 01 00 A1 30 20 00 1 DEFAULT BE EF 1 CUSTOM 06 00 01 00 A1 30 10 00 BE EF 07 FD 06 00...
Seite 260 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 02 00 95 30 00 00 BE EF C4 FE User GAMMA Increment 06 00 04 00 95 30 00 00 BE EF A2 FE Point 6...
Seite 261 14:9 BE EF 06 00 5E D7 01 00 08 20 08 00 (*) NATIVE BE EF 06 00 AD D0 02 00 08 20 00 00 BE EF (*) Supported except for CP-X8150 and CP-X8160. (continued on next page)
Seite 262: Auto Adjust Execute
RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 91 70 02 00 09 22 00 00 BE EF Increment 06 00 04 00 09 22 00 00 BE EF F7 70 OVER SCAN Decrement...
Seite 263 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code AUTO 06 00 E6 70 01 00 12 22 0A 00 BE EF 06 00 86 74 01 00 12 22 04 00 NTSC BE EF 06 00...
Seite 264 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code AUTO Execute 06 00 E5 D1 06 00 0D 20 00 00 KEYSTONE V BE EF EXECUTE 06 00 B9 D3 02 00 07 20 00 00 BE EF...
Seite 265 BE EF 06 00 37 D2 01 00 01 30 03 00 FRONT / CEILING BE EF 06 00 02 00 01 30 00 00 BE EF F4 D2 (*) Only for CP-X8150, CP-X8160, CP-WX8240 and CP-WX8255. (continued on next page)
Seite 266: Monitor Out
RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 D6 D2 01 00 01 60 00 00 NORMAL BE EF STANDBY 06 00 46 D3 01 00 01 60 01 00 SAVING BE EF MODE...
Seite 267 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 CD CC 02 00 60 20 00 00 BE EF VOLUME - Increment 06 00 AB CC 04 00 60 20 00 00 BE EF COMPUTER IN1...
Seite 268 RS-232C Communication / Network command table (continued) RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 6E DC 01 00 30 20 01 00 AUDIO IN1 BE EF 06 00 9E DC 01 00 30 20...
Seite 269 RS-232C Communication / Network command table (continued) RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 D6 DD 01 00 32 20 01 00 AUDIO IN1 BE EF 06 00 26 DD 01 00 32 20...
Seite 270 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 07 D6 01 00 05 30 TÜRKÇE BE EF 0F 00 06 00 01 00 05 30 11 00 DANSK BE EF A7 DF 06 00 01 00...
Seite 271 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 43 D9 01 00 22 30 00 00 TEST PATTERN BE EF 06 00 D3 D8 01 00 22 30 01 00 DOT-LINE 1 BE EF 06 00...
Seite 272: Auto Power Off
RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 32 78 01 00 25 22 00 00 NORMAL BE EF SOURCE SKIP - 06 00 A2 79 01 00 25 22 01 00 SKIP BE EF...
Seite 273 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 9A 2B 01 00 00 36 22 00 SLIDESHOW BE EF 06 00 5A 3D 01 00 00 36 16 00 MY IMAGE BE EF 06 00...
Seite 274 RS-232C Communication / Network command table (continued) Command Data Operation Type Header Names Action Type Setting code 06 00 DE 2B 01 00 03 36 22 00 SLIDESHOW BE EF 06 00 1E 3D 01 00 03 36 16 00 MY IMAGE BE EF 06 00...
Seite 275 PJLink command PJLink command Commands Control Description Parameter or Response 0 = Standby POWR Power Contorol 1 = Power On 0 = Standby 1 = Power On POWR ? Power Status inquiry 2 = Cool Down 11 = COMPUTER IN 1 12 = COMPUTER IN 2 21 = COMPONENT 22 = S-VIDEO...
Seite 276 Responds with the name set in the item NAME ? Projector Name inquiry PROJECTOR NAME of the NETWORK menu Manufucturer's Name HITACHI INF1 ? inquiry CP-X8150 CP-X8160 CP-WX8240 CP-WX8255 INF2 ? Model Name inquiry CP-SX8350 CP-WU8440 CP-WU8450 Responds with the factory information and so...
Seite 277 Projektor CP-X8150/CP-X8160/CP-WX8240/ CP-WX8255/CP-SX8350/CP-WU8440/ CP-WU8450 Bedienungsanleitung (Kurzform) Vielen Dank, dass Sie diesen Projektor erworben haben. Bitte lesen Sie vor Inbetriebnahme des Produkts zunächst diese Anleitung, um einen sicheren und vorschriftsmäßigen Gebrauch zu gewährleisten. WARNUNG Vor der Verwendung des Produkts lesen Sie immer alle Bedienungsanleitungen für dieses Produkt gründlich durch.
Seite 278: Einleitende Hinweise
Einleitende Hinweise Erläuterung der Kennwörter und graﬁschen Symbole Die folgenden Kennwörter und gra schen Symbole werden aus Sicherheitsgründen in den Anleitungen und am Gerät verwendet. Bitte prägen Sie sich ihre Bedeutung ein und beachten Sie die entsprechenden Hinweise und Anweisungen. WARNUNG Dieses Kennwort warnt vor Gefahren, die eine schwere Verletzung oder sogar den Tod zur Folge haben können.
Seite 279: Richtlinien Und Vorschriften
Richtlinien und Vorschriften Elektromagnetische Verträglichkeit Dies ist ein Produkt der Klasse A. Bei der Verwendung im häuslichen Bereich können Störungen des Radio- oder Fernsehempfangs auftreten. Beim Auftreten derartiger Störungen hat der Benutzer gegebenenfalls Abhilfemaßnahmen zu treffen. Bei Verwendung in Wohngebieten kann dieses Produkt Interferenzen verursachen.
Seite 280: Entsorgung Von Elektro- Und Elektronik-Altgeräten
Richtlinien und Vorschriften (Fortsetzung) Entsorgung von Elektro- und Elektronik-Altgeräten Das Symbol ist in Übereinstimmung mit der Richtlinie 2002/96/EG über Elektro- und Elektronik- Altgeräte (Elektro- und Elektronik - Altgeräte Richtlinie). Das Symbol weist darauf hin, dass das Gerät einschließlich ge- und verbrauchten Batterien bzw Akkus nicht in den Hausmüll gegeben werden darf, sondern den hierfür bestimmten getrennten Sammelsystemen zugeführt werden muss.
Seite 281: Vorbereitung Der Fernsteuerung
Batterien aus der Fernbedienung und lagern Sie sie an einem sicheren Ort. Drücken Sie gegen den Haken am Batteriedeckel und entfernen Sie ihn. Legen Sie die beiden AA-Batterien (HITACHI MAXELL oder HITACHI MAXELL ENERGY, Teilenummer LR6 oder R6P) entsprechend ihrer Plus- und Minuspole wie angezeigt in die Fernbedienung ein.
Seite 282: Anordnung
Anordnung Siehe Tabellen T-1 bis T-6 am Ende dieser Bedienungsanleitung sowie die folgenden Angaben, um Bildschirmgröße und Projektionsabstand zu bestimmen. Die in der Tabelle enthaltenen Werte beziehen sich auf ein Bildschirmbild mit maximalerGröße. × : Projektions ächengröße Projektor- : Projektionsabstand Oberseit (auf der Vorderseite der Pro- jektoreinheit)
Seite 283: Anschließen Der Geräte
Anschließen der Geräte Vergewissern Sie sich vor dem Anschluss des Projektors an ein Gerät in der Bedienungsanleitung des Geräts, ob dieses für den Anschluss an den Projektor geeignet ist und legen Sie das dem Gerätesignal entsprechende erforderliche Zubehör wie Kabel bereit. Sollte das für den Abschluss benötigte Zubehör nicht zum Lieferumfang des Projektors gehören oder beschädigt worden sein, wenden Sie sich an Ihren Fachhändler.
Seite 284: Anbringen Der Adapterabdeckung
Anbringen der Adapterabdeckung Bei Verwendung des USB Wireless Adapters wählen Sie bitte den USB TYPE A-Anschluss, die am weitesten vom LAN-Anschluss entfernt liegt. Lösen Sie die Schraube (mit Dreiecksmarkierung), die sich unten links neben Vorsprung den USB TYPE A- Anschlüssen be ndet. Führen Sie den Vorsprung der Abdeckung in Pfeilrichtung in die Öffnung oben rechts an den USB TYPE A-Anschlüssen ein.
Seite 285: Einschalten Des Geräts
Einschalten des Geräts Prüfen Sie, ob die Netzleitung ordnungsgemäß und fest im Projektor und in der Steckdose eingesteckt ist. Anzeige POWER Achten Sie darauf, dass die POWER- Anzeige konstant orange leuchtet. Taste ON Entfernen Sie dann die Objektivklappe. Betätigen Sie die Taste STANDBY/ON am Projektor oder die Taste ON auf der Fernbedienung.
Seite 286: Einstellen Der Objektivposition
9 Grad. Durch eine unzulässig große Neigung des Projektors kann Fehlfunktion oder oder Verkürzung der Lebensdauer von Verbrauchsteilen oder des Projektors selber verursacht werden. Nur beim CP-X8160, CP- WX8255 und CP-WU8450 besteht die Möglichkeit, den Projektor mit speziellen Zubehörteilen in einer beliebigen Ausrichtung zu installieren.
Seite 287: Anzeige Des Bildes
Anzeige des Bildes Aktivieren Sie Ihre Signalquelle. Schalten Sie die Signalquelle ein, und lassen Sie Tasten sie Signale zum Projektor senden. VOL + / - Verwenden Sie die VOL + / - Taste zur Einstellung der Lautstärke. Ein eingangssignal wählen Drücken Sie die INPUT-Taste am Projektor.
Seite 288: Ausschalten Des Geräts
Ausschalten des Geräts Betätigen Sie die Taste STANDBY/ON Anzeige POWER am Projektor oder die Taste STANDBY Taste auf der Fernbedienung. Die Meldung STANDBY “Ausschalten?” wird ungefähr fünf Sekunden lang auf dem Bildschirm angezeigt. Betätigen Sie die Taste STANDBY/ON oder STANDBY noch einmal, wenn die Meldung eingeblendet wird.
Seite 289: Austausch Der Lampe
Lampe wenden Sie sich an Ihren Fachhändler und geben Sie die Lampentypennummer an. Typennummer <CP-X8150, CP-WX8240, CP-WU8440>: DT01281 Typennummer <CP-X8160, CP-WX8255, CP-SX8350, CP-WU8450>: DT01291 Schalten Sie den Projektor aus, und ziehen Sie den Netzstecker ab. Lassen Sie die Lampe mindestens 45 Minuten lang abkühlen.
Seite 290 Austausch der Lampe (Fortsetzung) HOCHSPANNUNG HOHE TEMPERATUR HOCHDRUCK WARNUNG Der Projektor ist mit einer Quecksilberdampf-Hochdrucklampe aus Glas ausgestattet. Die Lampe kann mit einem lauten Knall platzen oder ausbrennen, wenn sie Erschütterungen ausgesetzt, verkratzt oder angefasst wird, wenn sie noch heiß ist. Außerdem kann dies geschehen, wenn sie abgenutzt ist. Beachten Sie, dass die Lampen eine ganz unterschiedliche Lebensdauer haben.
Seite 291 Aufforderung so bald wie möglich nachkommen. Die Filtereinheit mit 2 Filterblättern be ndet sich in der Filterabdeckung. Darüber hinaus ist beim CP-X8160, CP-WX8255 und CP-WU8450 ein zusätzlicher Luft lter an der Innenseite der Filterabdeckung angebracht. Wenn einer der Filter beschädigt bzw. stark verschmutzt ist, tauschen Sie das komplette Filter-Set aus.
Seite 292: Reinigung Und Austausch Des Luft Lters
Reinigung und Austausch des Luft lters (Fortsetzung) Bringen Sie die Filterabdeckung wieder an. Schalten Sie den Projektor ein, und setzen Sie die Filterzeit mit der Funktion FILTER-TIMER im EINF.MENÜ zurück. (1) Drücken Sie die Taste MENU zur Anzeige eines Menüs. (2) Weisen Sie auf FILTER-TIMER mit der Taste / , und drücken Sie (oder ENTER / RESET).
Seite 293: Verwendung Der Cd-Anleitung
Verwendung der CD-Anleitung Die anderen Anleitungen für dieses Produkt be nden sich auf der mitgelieferten CD-ROM mit dem Titel “Bedienungsanleitung (detailliert)”. Vor der Verwendung der CD-ROM lesen Sie bitte Folgendes sorgfältig durch, um richtige Verwendung sicherzustellen. Systemvoraussetzungen Das Computersystem für diese CD muss folgende Voraussetzungen erfüllen: Windows XP, Windows Vista ®...
Seite 294: Technische Daten
Wenn der Projektor an einem hoch gelegenen Ort verwendet Temperaturbereich wird, kann sich die Lebensdauer der optischen Komponenten auch beim CP-X8160, CP-WX8255 oder CP-WU8450 durch Umgebungstemperaturen über ca. 40°C verringern. Es wird empfohlen, nach Möglichkeit für eine niedrigere Temperatur zu sorgen.
Seite 295: Montagezubehör
REMOTE CONTROL IN 3,5 mm (Stereo) Mini-Klinkenbuchse x1 REMOTE CONTROL OUT 3,5 mm (Stereo) Mini-Klinkenbuchse x1 Lampe: DT01281 <CP-X8150, CP-WX8240, CP-WU8440> DT01291 <CP-X8160, CP-WX8255, CP-SX8350, CP-WU8450> Filter-Set: MU06642 <CP-X8150, CP-WX8240, CP-SX8350, CP-WU8440> UX38241 <CP-X8160, CP-WX8255, CP-WU8450> Objektivteil: SL-702 (Objektiv mit kurzem Projektionsabstand)
Seite 296: Fehlersuche - Garantie Und Kundendienst
Alle anderen Warenzeichen be nden sich im Besitz ihrer jeweiligen Eigentümer. Endbenutzerlizenzvereinbarung für die Projektorsoftware • Die Projektorsoftware besteht aus einer Vielzahl unabhängiger Softwaremodule, und jedes dieser Softwaremodule unterliegt dem Urheberrecht von Hitachi und/oder dem Urheberrecht Dritter. • Lesen Sie unbedingt das separate Dokument “Endbenutzerlizenzvereinbarung für die...
Seite 297 300 6.1 4.6 9.1 359 13.7 541 514 203 -57 -23 6.6 3.7 9.9 391 15.0 589 498 196 -125 -49 500 10.2 7.6 15.2 597 22.9 901 857 338 -95 -38 11.1 6.2 16.5 650 24.9 982 830 327 -208 -82 CP-X8160 with ML-703 (1024 x 768, ±10%) 4 : 3...
Seite 298 Ⓗ × Ⓥ : Screen size ⓐ : Projection distance Projector top (from the front of the projector unit) ⓑ , ⓒ : Screen height Projector bottom CP-WX8240 with SL-702 (1280 x 800, ±10%) 16 : 10 4 : 3 Screen Projection Screen...
Seite 299 Ⓗ × Ⓥ : Screen size ⓐ : Projection distance Projector top (from the front of the projector unit) ⓑ , ⓒ : Screen height Projector bottom CP-SX8350 with SL-702 (1400 x 1050, ±10%) 4 : 3 16 : 9 Screen Projection Screen...
Seite 300 Computer Computer External device Access point wireless adapter (optional) storage device...
Seite 301 VCR/DVD/Blu-ray Disc player Speakers Monitor (with an ampli er) Another projector (Wired) Remote control...
Seite 302 498mm 135mm 147mm...
Seite 303 NOTE • The information in this manual is subject to change without notice. • The manufacturer assumes no responsibility for any errors that may appear in this manual. • The reproduction, transfer or copy of all or any part of this document is not permitted without express written consent. REMARQUE •...
Seite 304 MALAYSIA Email: Service.germany@hitachi-eu.com Tel: +60 -3-8911-2670 http://www.hitachiconsumer.com.my Hitachi Europe S.A. 364, Kifissias Ave. & 1, Delfon Str. Hitachi Home Electronics Asia (S) Pte. Ltd. 152 33 Chalandri 438A Alexandra Road #01-01/02/03 Athens GREECE Alexandra Technopark, 119967 SINGAPORE Tel: 210 6837200 Tel: +65 -6536-2520 Email: tech.assist@hitachi-eu.com...
