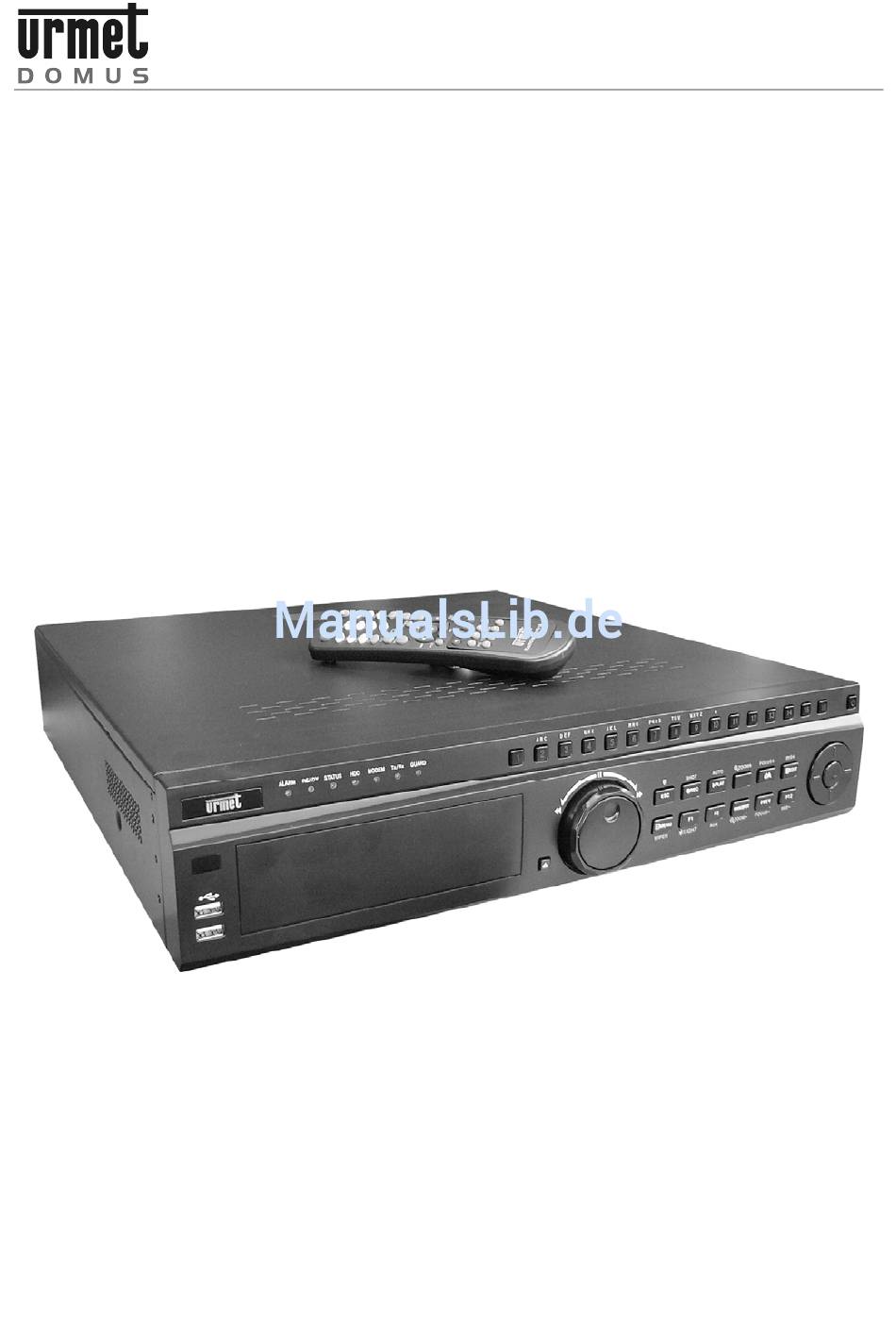

- Seite 1 Mod. 1093 DS1093-058 8 KANAL VIDEO DVR H.264 Typ 1093/048SN 16 KANAL VIDEO DVR H.264 Typ 1093/049SN BEDIENUNGSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS Allgemeine Informationen ........................5 Produktbeschreibung ........................5 1.1.1 Allgemeine Merkmale........................... 5 Öffnen der Verpackung........................ 7 1.2.1 Verpackungsinhalt..........................7 Warnhinweise ..........................7 1.3.1 Stromversorgung..........................7 1.3.2 Sicherheitshinweise..........................7 1.3.3 Vorsichtsmassnahmen bei der Installation ................... 7 1.3.4 Reinigung des Geräts........................... 8 1.3.5 Festplatte (Hard disk) ........................... - Seite 3 Erklärung der Wiedergabe-Schnittstelle ..................31 Wiedergabe von Suchergebnissen.................... 32 Wiedergabe der Live Vorschau ....................33 Wiedwergabe der System-Logdatei................... 34 Wiedergabe Einzelbild-Nach-Einzelbild..................34 verwenden des Digitalen Zooms ....................34 Datensicherung aufgezeichneter Dateien..................36 Exportieren von Dateien ......................36 Exportieren von Video Clips....................... 38 Verwaltung der Datensicherungsgeräte ..................
- Seite 4 Log Suche..........................85 15.11 Lokale Konfiguration......................86 15.12 Remote Konfiguration......................86 Spezifikationen (Pal format) ........................ 87 Maximale aufnahmezeit mit 500GB festplatte ................... 89 17.1 Typ 1093/048SN ........................89 17.2 Typ 1093/049SN ........................91 Erläuterungen ............................93 Häufig gestellte Fragen........................94 DS1093-058...
-
Seite 5: Allgemeine Informationen
PRODUKTBESCHREIBUNG Die Urmet Domus DVR DVS der Baureihe 1093/048SN und 1093/049SN sind digitale Videorecorder, mit dem die Bilder mehrerer Kameras auf der internen Festplatte aufgezeichnet und gleichzeitig "live" oder als Einzelkamera-Aufzeichnung am Monitor wiedergegeben werden können. - Seite 6 Unterstützt die mehrstufige Benutzerverwaltung, jeder Nutzer kann individuelle Zugriffsrechte haben. Leistungsstarkes DVR Journal, inklusiv der Protokollierung von An-/Abmeldungen, Alarmen und Ausnahmen am DVR. BEACHTEN (*)Wenden Sie sich an einen zuständigen Fachservice zur Erhöhung der Aufnahmekapazität der Geräte 1093/048SN und 1093/049SN. DS1093-058...
-
Seite 7: Öffnen Der Verpackung
ÖFFNEN DER VERPACKUNG Überprüfen Sie die Verpackung und den Verpackungsinhalt auf erkennbare Schäden. Fehlen Teile oder weisen diese Beschädigungen auf, wenden Sie sich bitte umgehend an Ihren Fachhändler. In diesen Fällen nicht versuchen, das Gerät in Betrieb zu nehmen. Sollte das Gerät an den Lieferanten zurückgeschickt werden müssen, vergewissern Sie sich bitte, dass dies in der Originalverpackung erfolgt. -
Seite 8: Reinigung Des Geräts
Schäden haftbar gemacht werden. Führen Sie vor Inbetriebnahme des Geräts eine Probeaufzeichnung durch, um zu überprüfen, ob die Aufzeichnung fehlerfrei erfolgt. Beachten Sie, dass URMET Domus S.p.A bei Verlusten oder Schäden, die auf eine falsche Überwachungseinstellung, Fehlbedienung, unsachgemäßen Betrieb oder Fehlfunktion des Geräts zurückzuführen sind, nicht für den eventuellen Verlust gespeicherter Daten haftbar gemacht werden kann. -
Seite 9: Beschreibung Der Teile
BESCHREIBUNG DER TEILE Es gibt mehrere Arten, den DVR zu bedienen. Sie können die Bedienelemente am Gerät, der IR- (Infrarot) Fernbedienung, die Maus und die Software-Tastatur benutzen. FRONTPLATTE Abbildung 1. Bedieneinheit DVR Vorderseite Die Bedienung an der Vorderseite beinhaltet: Einschalttaste: Schaltet den DVR Ein/Aus. IR Empfänger: IR Empfänger für Fernbedienung. - Seite 10 • F1/LIGHT Taste: Die F1/LIGHT Taste gestattet in einer Auflistung von Dateien die Auswahl aller Dateien. Im PTZ Menü schaltet diese Taste das PTZ Licht ein bzw. aus. • F2/AUX Taste: Die F2/AUX Taste gestattet die Umschaltung der Karteireiterseiten. Im OSD Anzeige Menü...
-
Seite 11: Geräterückseite
GERÄTERÜCKSEITE 11 12 Abbildung 2. Anschlussübersicht Rückseite Symbol Beschreibung BNC Anschluss für analoge Video-Eingänge. VIDEO IN BNC Anschlüsse für analoge Audio-Eingänge. AUDIO IN BNC Anschluss für den Monitor. Einzelbild-Darstellung. VIDEO SPOT OUT BNC Anschluss für Video-Ausgang. Wird der VGA Anschluss zur Video-Darstellung genutzt, ist der BNC Anschluss nicht in Funktion. -
Seite 12: Ir Fernbedienung
IR FERNBEDIENUNG Abbildung 3. IR Fernbedienung Die Tasten auf der Fernbedienung sind denen des DVR´s annähernd gleich. Zugeordnet zu Abbildung 3, beinhalten diese: POWER Taste: Funktion wie POWER Taste auf der Frontplatte des DVR. DEV Taste: Aktivierung/Deaktivierung der Fernbedienung. Alphanumerische Tasten: Funktion wie Alphanumerische Tasten auf der Frontplatte des DVR.. EDIT Taste: Funktion wie EDIT/IRIS+ Taste auf der Frontplatte des DVR. -
Seite 13: Maus
MAUS 1 – Linke Taste 2 – Scroll-Rad / Mittlere Taste 3 – Rechte Taste Abbildung 4: Maus und Steuertasten (Bild nur beispielhaft) Eine normale 3-Tasten (Links/Rechts/Scrollrad) USB Maus kann bei diesem DVR eingesetzt werden. Um die Maus zu nutzen: Einstecken der USB Maus in einen der an der Vorderseite des DVR befindlichen USB Port. -
Seite 14: Einsatz Der Soft-Tastatur
EINSATZ DER SOFT-TASTATUR Wenn eine Maus zur Bedienung des DVR benutzt wird, kann man durch Klicken auf ein Texteingabefeld die Tastatur auf dem Bildschirm erscheinen lassen, wie in Abbildung 5 gezeigt. Abbildung 5. Soft-Tastatur Die Tasten der Soft- Tastatur haben folgende Funktionen: Kleinschreibung: Zur Eingabe von Kleinbuchstaben. -
Seite 15: Übersicht Über Die Anwendung Des Produkts
ÜBERSICHT ÜBER DIE ANWENDUNG DES PRODUKTS Abbildung 1. Übersicht über die Anwendung des Produkts DS1093-058... -
Seite 16: Generelle Einstellungen
GENERELLE EINSTELLUNGEN Das richtige Starten und Herunterfahren ist für die Lebensdauer Ihres DVR entscheidend. EINSCHALTEN Starten des DVR: Prüfen Sie, ob das Netzkabel richtig angeschlossen ist. Es wird DRINGEND empfohlen, dass eine unterbrechungsfreie Stromversorgung (UPS) für das Gerät verwendet wird. Die Netzanzeige-LED am Gerät sollte rot leuchten, um anzuzeigen, dass das Gerät ans Netz angeschlossen ist. -
Seite 17: Neustart Und Sperrung Des Dvr
NEUSTART UND SPERRUNG DES DVR Wenn Sie im Menü Herunterfahren (Abbildung 1) sind, können Sie den DVR ebenfalls wieder hochfahren oder sperren. Das Sperren des DVR bringt Sie zurück zum Live Vorschaumodus, der einen Benutzernamen und ein Passwort erfordert, um ihn zu verlassen. Durch Klicken auf Neustart fährt der DVR wieder hoch. Zum Neustart oder Sperren des DVR: Gehen Sie in das Menü... - Seite 18 Gehen Sie zum Eingabefeld Passwortverwaltung. Geben Sie das Administrator-Passwort im Eingabefeld Admin Passwort ein. Die Werkseinstellung des Passworts ist 12345. Zum Ändern des Administrator-Passworts klicken Sie auf Neues Admin Passwort. Geben Sie das neue Passwort ein und bestätigen es in den vorgegebenen Feldern. Klicken Sie auf Weiter.
- Seite 19 3. Wählen Sie Ablaufprogramm, gezeigt in Abbildung 6. Abbildung 6. Ablaufprogramm Einstellungen 4. Klicken Sie auf Bearbeiten. Danach öffnet sich das Fenster Aufzeichnungs-Einstellungen, gezeigt in Abbildung 7. 5. Klicken Sie sowohl auf Zeitplan aktivieren und auf Gesamte Woche. Damit wird der Aufzeichnungs- Zeitplan aktiviert, und es werden kontinuierlich Aufzeichnungen an allen Tagen der Woche gemacht.
-
Seite 20: Eingabe Von Datum Und Zeit
Zum Konfigurieren der Netzwerk Einstellungen, klicken Sie auf Eingabe. Geben Sie die IP-Adresse, Subnetzmaske und Standard Gateway ein. 10. Klicken Sie auf OK, um zurück zum Einrichtungsassistenten zu kommen. 11. Wenn alle Einstellungen wie gewünscht gemacht wurden, klicken Sie auf Erledigt und verlassen den Einrichtungsassistenten. -
Seite 21: Betrachten Einer Live-Vorschau
BETRACHTEN EINER LIVE-VORSCHAU Der Live Vorschaumodus für laufende Aufnahmen wird automatisch gestartet, nachdem der DVR hochgefahren ist. Er liegt ganz oben in der Menühierarchie und somit können Sie durch mehrfaches Betätigen der ESC-Taste (abhängig davon, in welchem Menü Sie sich gerade befinden) in den Live Vorschaumodus gelangen. SYMBOLE FÜR DIE LIVE-VORSCHAU Es gibt mehrere Symbole für die Anzeige im Live Vorschaumodus, um verschiedene Kameraaufnahmen zu betrachten. -
Seite 22: Gebrauch Der Maus In Der Live-Vorschau
GEBRAUCH DER MAUS IN DER LIVE-VORSCHAU Many features of the Live Preview can be quickly accessed by clicking the right-button of the mouse (shown in Figure 2). Viele Merkmale der Live Vorschau können schnell durch rechten Mausklick erreicht werden (gezeigt in Abbildung 2). Diese Merkmale beinhalten: •... -
Seite 23: Konfigurieren Der Anzeigen Für Die Live-Vorrschau
KONFIGURIEREN DER ANZEIGEN FÜR DIE LIVE-VORRSCHAU Die Live Vorschau kann nach Ihren Bedürfnissen angepasst werden. Diese Einstellungen können im Menü Anzeige Einstellungen vorgenommen werden. Abbildung 4. Anzeige-Einstellungen Hinweis: Die Anzeige des Spotausgangs stellt nur ein Fenster dar. Für den Zugang zum Menü Anzeige-Einstellungen: Klicken Sie auf MENÜ. -
Seite 24: Einstellung Der Kamera-Anordnung
EINSTELLUNG DER KAMERA-ANORDNUNG Einstellung der Kamera-Anordnung ermöglicht eine logische Positionierung der Kameras für die wirksamere Überwachung der individuellen Abschnitte. Abbildung 6. Einstellung der Kamera Anordnung Hinweis: Die Anzeige des Spotausgangs stellt nur ein Fenster dar. Einstellung der Kamera Anordnung: Gehen Sie in das Menü Anzeige-Einstellungen, gezeigt in Abbildung 6 (Menü > Einstellungen > Anzeige). -
Seite 25: Konfigurieren Der Aufzeichnungs-Einstellungen
KONFIGURIEREN DER AUFZEICHNUNGS-EINSTELLUNGEN Es gibt mehrere Arten der Einrichtung Ihres DVR für Aufzeichnungen. Sie beinhalten Einstellung eines Zeitplans für Aufzeichnungen, Auslösen einer Aufzeichnung durch Bewegungsmelder und/oder einen Sensor-Alarm und manuelles Starten der Aufzeichnung. INITIALISIEREN DER AUFZEICHNUNGS-EINSTELLUNGEN Vor der Einstellung Ihres DVR für Aufzeichnungen sollten zunächst bestimmte Einstellungen konfiguriert werden. Die Schritte zur Konfigurierung dieser Einstellungen sind: Wenn Sie noch keine Festplatte initialisiert haben, entweder per Einrichtungsassistent oder per HDD- Verwaltung, müssen Sie, bevor Sie fortfahren:... -
Seite 26: Zeitplan Für Eine Aufzeichnung
Eingabe der fortgeschrittenen Aufzeichnungs-Einstellungen: • Vor-Aufzeichnung: Setzt die Zeit in Sekunden für die Vor-Aufzeichnung bevor die tatsächliche Aufzeichnung beginnt. • Nach-Aufzeichnung: Setzt die Zeit in Sekunden für die Nach-Aufzeichnung nachdem die tatsächliche Aufzeichnung geendet hat. • Aufzeichnungs-Auslaufzeit: Setzt die Auslaufzeit in Tagen für das aufgenommene Video. Aufzeichnungen nach Auslaufen der Zeit würden gelöscht. -
Seite 27: Starten Einer Manuellen Aufzeichnung
überschneiden. Wählen Sie die Aufzeichnungsart. Die Aufzeichnungsart kann auf der Zeit beruhen und durch Bewegungsmelder und/oder Alarm ausgelöst werden. Durch Bewegungsmelder und Alarm ausgelöste Aufzeichnungen werden genauer in Konfigurieren der Alarme erläutert. Klicken Sie auf OK, um die Konfiguration zu beenden. Wiederholen Sie Schritte 3-9 für andere Kameras oder kopieren die Einstellungen von einer Zeiteingabe zur nächsten unter Kopieren nach. -
Seite 28: Einstellung Der Festplatte Auf Nur Lesen
Suchen Sie nach der gewünschten Aufzeichnung durch Eingabe der Suchparameter. Suchparameter sind Kamera #, Video/Dateityp und Start-/Endzeit. Klicken Sie auf Suche. Eine Liste von Aufzeichnungen (ähnlich wie in Abbildung 7), passend zu den Suchparametern, wird angezeigt. Wählen Sie die Datei, die Sie sperren/freigeben möchten. Klicken Sie auf Sperren zum Sperren der Datei. -
Seite 29: Erweiterte Konfigurierung Der Festplatten Einstellungen
Klicken Sie auf Eigenschaften. Damit gelangen Sie zum Menü Eigenschaften-Einstellungen, gezeigt in Abbildung 9. Abbildung 9. Menü Festplatten-Eigenschaften Setzen Sie die Festplatte auf Nur Lesen. Klicken Sie auf OK. Die Festplatte ist jetzt auf Nur Lesen gesetzt. Hinweis: Wenn eine Festplatte auf Nur Lesen gesetzt ist, können keine Aufzeichnungen mehr auf die Festplatte geschrieben werden. - Seite 30 eine andere Festplatte auf R/W (Lesen/Schreiben) gesetzt ist. Klicken Sie auf OK zum Abspeichern der Einstellungen und kehren zum vorherigen Menü zurück. Abbildung 11. Einstellungen der Festplatten-Eigenschaften Gehen Sie im Menü Aufzeichnungs-Einstellungen auf > Einstellungen > Aufzeichnungs- Einstellungen. Klicken Sie auf Allgemein. Wählen Sie die Kamera für die Redundanz aus.
-
Seite 31: Wiedergabe Einer Aufzeichnung
WIEDERGABE EINER AUFZEICHNUNG Sie müssen zuerst nach Aufzeichnungen suchen, um sie wiederzugeben. Es gibt mehrere Arten der Suche nach Aufzeichnungen, einschließlich Suchen per Zeit, per Kanal, per Dateityp und per Logdatei. ERKLÄRUNG DER WIEDERGABE-SCHNITTSTELLE Es gibt verschiedene Einstellungen für die Wiedergabe, die die Betrachtung der Aufzeichnungen effizienter machen. Eine Bildschirmdarstellung wird in Abbildung 1 gezeigt. -
Seite 32: Wiedergabe Von Suchergebnissen
WIEDERGABE VON SUCHERGEBNISSEN Zur Wiedergabe von Dateien nach einer Videosuche: Gehen Sie in das Menü Videosuche durch Klicken auf > Videosuche. Setzen Sie die Suchparameter durch Auswahl der zu suchenden Kamera, Video/Dateityp und der Start/Ende-Zeit (wie in Abbildung 3 gezeigt). Abbildung 3. -
Seite 33: Wiedergabe Der Live Vorschau
WIEDERGABE DER LIVE VORSCHAU Sie können auch eine Wiedergabe eines Kanals sofort wiedergeben, während Sie eine Live Vorschau betrachten. Die Wiedergabe zeigt die Aufzeichnungen der letzten 5 Minuten. Sofort-Wiedergabe eines Kanals in der Live Vorschau: • Mit der Maus: Mit der echten Maustaste klicken Sie auf den gewünschten Kanal und wählen Wiedergabe. Die Aufzeichnungen des ausgewählten Kanals beginnen mit der Wiedergabe. -
Seite 34: Wiedwergabe Der System-Logdatei
WIEDWERGABE DER SYSTEM-LOGDATEI Sie können auch Aufzeichnungen aus der System-Logdatei wiedergeben. Wiedergabe von Videos aus der System-Logdatei: Gehen Sie in das Menü Logdateisuche durch Klicken auf > Wartung >Logdateisuche (gezeigt in Abbildung Abbildung 6. Menü Logdateisuche Setzen Sie Filter 1 auf Information. Setzen Sie Filter 2 auf Starten der Aufzeichnung oder Ende der Aufzeichnung. - Seite 35 Abbildung 7. Auswahl digitaler Zoombereich DS1093-058...
-
Seite 36: Datensicherung Aufgezeichneter Dateien
DATENSICHERUNG AUFGEZEICHNETER DATEIEN Aufgezeichnete Dateien können auf verschiedenen Geräten gesichert werden, wie z.B. USB-Sticks, USB- Festplattenlaufwerken (HDD) oder auf DVD Brenner. EXPORTIEREN VON DATEIEN Export von aufgezeichneten Dateien: Gehen Sie in das Menü Export Video (gezeigt in Abbildung 1) und klicken auf > Video Export. Abbildung 1. - Seite 37 Wählen Sie das zu exportierende Gerät im Dialogfenster (USB-Stick, USB-Festplatte, DVD-Brenner). Wenn das Datensicherungsgerät nicht erkannt wird: • Klicken Sie auf Aktualisieren. • Schließen Sie das Gerät erneut an. • Prüfen Sie die Kompatibilität. Klicken Sie auf Start, um den Datensicherungsvorgang zu starten, gezeigt in Abbildung 4. Abbildung 4.
-
Seite 38: Exportieren Von Video Clips
EXPORTIEREN VON VIDEO CLIPS Sie können auch Videoclips direkt während der Wiedergabe exportieren. Maximal 30 Clips können für jeden Kanal ausgewählt werden. Export von Videoclips während der Wiedergabe: • Mit der Maus: Gehen Sie in das Menü Wiedergabe-Schnittstelle (siehe Wiedergabe einer Aufzeichnung). Mit der Clip Start/Stop-Taste gelangen Sie in das Wiedergabe-Kontrollfeld, wählen Sie Start und Ende des Videoclips während der Wiedergabe. - Seite 39 • Format: Formatieren des Exportgerätes. • Cancel: Dateien von einer wiederbeschreibbaren CD/DVD entfernen. DS1093-058...
-
Seite 40: Konfigurieren Der Alarme
KONFIGURIEREN DER ALARME EINRICHTEN DER BEWEGUNGSERKENNUNG Richtig eingestellte Bewegungsmeldungen erhöhen die Anzahl von Tagen, an denen Ihr DVR Aufzeichnungen durchführen kann. Es werden nur Aufzeichnungen relevanter Ereignisse gemacht, als alles aufzuzeichnen, wodurch die Suche nach einem Ereignis leichter wird. Einrichten der Bewegungserkennung: Gehen Sie auf Kamera-Verwaltung/Einstellungen: Gehen Sie in das Menü... - Seite 41 Durch Klicken auf die rechte Maustaste oder drücken der Taste MENÜ stellen Sie die Bewegungsmelder- Empfindlichkeit ein, gezeigt in Abbildung 3. Je größer der Wert für die Empfindlichkeit ist, desto größer ist die Empfindlichkeit. Abbildung 3. Empfindlichkeits-Einstellung der Bewegungserkennung Klicken Sie OK um in das Kameraeinstellungsmenü zurückzukehren. Klicken Sie die Anwenden Schaltfläche um das Ausnahmenbehandlungsmenü...
-
Seite 42: Einrichten Der Alarmeingänge
EINRICHTEN DER ALARMEINGÄNGE Aufzeichnungen können auch von einem externen Sensor ausgelöst werden. Einrichten des Sensoralarms: Gehen Sie in das Menü Alarmeinstellungen, gezeigt in Abbildung 5. Abbildung 5. Menü Alarm Einstellungen Select the Alarm Input # and click the Set button. This will open the Alarm Input Setting menu, shown in Figure 6. - Seite 43 Abbildung 7. Menü Reaktion Kamera Klicken Sie auf OK, um die Einrichtung abzuschließen. Sie können jetzt einen Zeitplan hinzufügen, um die Aufzeichnung zu starten, wenn ein Alarm ausgelöst wird (siehe Zeitplan für eine Aufzeichnung). Alarmausgänge können auch im Menü Alarm Verwaltung konfiguriert werden. Einrichten des Alarmausgangs: Wählen Sie Relaisausgang.
-
Seite 44: Manuelles Auslösen Der Alarme
10. Konfigurieren Sie die Einstellungen für den ausgewählten Ausgang. 11. Wählen Sie OK zum Abspeichern und Verlassen. Hinweis: Wenn die Option Halten als Manueller Stopp ausgewählt wurde, stoppt der Alarm nur, wenn Sie ihn manuell stoppen (siehe Manuelles Auslösen der Alarme). MANUELLES AUSLÖSEN DER ALARME Sie können auch im Menü... -
Seite 45: Erkennung Eines Verlustes Des Videosignals
ERKENNUNG EINES VERLUSTES DES VIDEOSIGNALS Ihr DVR kann so eingerichtet werden, dass er einen Videoverlust erkennt und eine Aktion auslöst. Einrichten der Entdeckung eines Videoverlustes: Gehen Sie auf Menü > Einstellungen > Kamera. Wählen Sie Kamera unter Kanal # zum Konfigurieren der Entdeckung eines Videoverlustes und klicken auf Hinzufügen. -
Seite 46: Erkennung Einer Manipulation Des Videos
ERKENNUNG EINER MANIPULATION DES VIDEOS Manipulationen eines Videos (d.h. Bewegen der Kamera zu einer anderen Position) können auch erkannt werden und zum Auslösen einer Aktion Ihres DVR eingerichtet werden. Einrichten der Entdeckung einer Manipulation eines Videos: Gehen Sie auf Menü > Einstellungen > Kamera. Wählen Sie die Kamera unter Kanal # aus, die sie für die Entdeckung eines Videoverlustes konfigurieren möchten und klicken auf Hinzufügen. -
Seite 47: Einstellung Der Ausnahmen
Abbildung 15. Menü Warnung Wählen Sie Zeitplan. Geben Sie den Zeitplan ein, wann Sie die Entdeckung des Videoverlustes aktivieren möchten. Das Ablaufprogramm kann für die ganze Woche oder irgendeinen Tag in der Woche eingerichtet werden, mit bis zu 8 Zeiten pro Tag. Klicken Sie auf Anwenden zum Beenden. -
Seite 48: Erklärung Der Auslöseoptionen Der Ausnahmen
9.6.1 ERKLÄRUNG DER AUSLÖSEOPTIONEN DER AUSNAHMEN Wenn Sie Einstellungen für Ausnahmen machen, wie z.B. Bewegungsmelder und Sensoralarme, können Sie Auslöseoptionen auswählen, um Sie bei diesen Ausnahmen zu alarmieren. Auslöseoptionen, die Sie wählen können: • Es erscheint ein Dialogfenster auf dem Monitor: Wenn ein Alarm ausgelöst wird, wird der lokale Monitor (VGA oder BNC Monitor) ein Bild unter dem Live Vorschaumodus anzeigen. -
Seite 49: Konfigurieren Der Netzwerk-Einstellungen
10 KONFIGURIEREN DER NETZWERK-EINSTELLUNGEN Die Netzwerk-Einstellungen müssen konfiguriert werden, bevor Sie Ihren DVR über das Netzwerk nutzen können. 10.1 KONFIGURIEREN DER GRUNDEINSTELLUNGEN Konfigurieren der Grundeinstellungen für das Netzwerk: Gehen Sie in das Menü Netzwerk-Einstellungen, gezeigt in Abbildung 1, durch klicken auf > Einstellungen >... -
Seite 50: Konfigurieren Der Pppoe Einstellungen
10.2 KONFIGURIEREN DER PPPOE EINSTELLUNGEN Ihr DVR gestattet ebenfalls das Point-to-Point Protokol über Ethernet (PPPoE) Zugriff. Um den PPPoE Zugriff einzurichten: Gehen Sie in das Menü Netzwerk Einstellungen und klicken auf > Einstellungen > Netzwerk. Wählen Sie Allgemein, wie in Abbildung 3 gezeigt. Setzen Sie in dieser Oberflächenmaske die IP-Adresse, die Subnetzmaske und das Standard-Gateway . -
Seite 51: Konfigurieren Von Ddns
Klicken Sie auf Ändern neben PPPoE, um in das Menü PPPoE-Einstellungen zu gelangen, gezeigt in Abbildung 5. Abbildung 5. PPPoE Einstellungen Markieren Sie die PPPoE Dialogbox, um das Merkmal zu aktivieren. Geben sie Benutzername, Passwort und Passwort wiederholen für den PPPoE-Zugang ein. PPPoE Zuteilungen bekommen Sie von Ihrem Netzwerk-Administrator. -
Seite 52: Konfigurieren Eines Ntp Servers
Wählen Sie DDNS-Typ. Es gibt drei verschiedene DDNS-Typen, aus denen man auswählen kann, IpServer, PeanutHull und DynDNS. • IpServer: Geben Sie die Server-Adresse für den IpServer ein. • PeanutHull: Geben Sie Benutzernamen und Passwort ein, das Sie auf der Internetseite von PeanutHull erhalten (Abbildung 6). - Seite 53 Hinweis: Das Zeitsynchronisierungs-Intervall hat einen Bereich von 0-10080 ms, normalerweise 7200 ms. Wenn der DVR in einem öffentlichen Netzwerk eingesetzt wird, sollten Sie einen NTP Server nutzen, der über eine Zeitsynchronisierungs-Funktion verfügt, wie z.B. der Server im Nationalen Zeitzentrum (IP-Adresse: 210.72.145.44). Wenn der DVR in einem mehr angepassten Netzwerk eingesetzt wird, kann die NTP-Software für die Einrichten eines NTP Servers für Zeitsynchronisierung benutzt werden.
-
Seite 54: Konfigurieren Eines Fernalarm-Host
10.5 KONFIGURIEREN EINES FERNALARM-HOST Mit dem Einrichten eines Fernalarm-Hosts sendet der DVR ein Signal an den Host, wenn ein Alarm ausgelöst wird. Der Fernalarm-Host muss über eine Netzwerk-Videoüberwachungs-Software verfügen. Einrichten des Fernalarm-Hosts: Gehen Sie in das Menü Netzwerk Einstellungen durch Klicken auf Menü> Einstellungen > Netzwerk. Wählen Sie Erweitert. -
Seite 55: Konfigurieren Des Servers Und Des Http Ports
10.7 KONFIGURIEREN DES SERVERS UND DES HTTP PORTS Wenn Sie Server und HTTP-Ports anders als die Werkseinstellungen einstellen möchten, können Sie das im Menü Netzwerk-Einstellungen vornehmen. Die Werkseinstellung für den Serverport ist 8000, während die Werkseinstellung für den HTTP-Port 80 ist. Änderung der Werkseinstellung der Ports: Gehen Sie in das Menü... -
Seite 56: Konfigurieren Der E-Mail-Einstellungen
10.8 KONFIGURIEREN DER E-MAIL-EINSTELLUNGEN Konfigurieren der eMail Einstellungen: Gehen Sie in das Menü Netzwerk Einstellungen durch Klicken auf Menü > Einstellungen > Netzwerk. Wählen Sie Fortgeschritten. Klicken Sie auf die Box neben E-Mail, um in das Menü E-Mail zu gelangen. Das E-Mail-Menü wird in Abbildung 12 gezeigt. -
Seite 57: Ptz Kamerasteuerung
11 PTZ KAMERASTEUERUNG 11.1 NAVIGIEREN DURCH DIE PTZ MENÜS Man kann entweder mit der Maus durch PTZ-Kamera-Menüs navigieren oder am Gerät oder mit der Fernbedienung. Zum schnellen Zugang zu bestimmten PTZ-Kamera-Einstellungen klicken Sie die rechte Maustaste in einem Bild, während Sie im PTZ-Kamera-Bedienungsmodus sind und gelangen so in das Menü PTZ-Kamera-Einstellungen. Dieses Menü... -
Seite 58: Konfigurieren Der Ptz-Einstellungen
11.2 KONFIGURIEREN DER PTZ-EINSTELLUNGEN Die Einstellungen für eine PTZ-Kamera müssen konfiguriert werden. Bevor Sie fortfahren, prüfen Sie, ob die PTZ- Kamera und RS-485 des DVR ordnungsgemäß angeschlossen sind. Konfigurieren der PTZ-Kamera-Einstellungen: Gehen Sie in das Menü PTZ-Kamera-Einstellungen durch Klicken auf Menü > Einstellungen > PTZ- Einstellungen. -
Seite 59: Anpassen Der Presets
11.3.2 ANPASSEN DER PRESETS Die Presets können mit einem Tastendruck für die Bewegung der PTZ-Kamera auf einen gewünschten Voreinstellungsort eingerichtet werden. Um Presets einzurichten und zu Nutzen: Gehen Sie in der PTZ-Kamera-Bedienungs-Schnittstelle, gezeigt in Abbildung 3, durch Klicken auf PTZ- Menü... - Seite 60 Abbildung 5. Menü Tourverwaltung Im Menü Tourverwaltung können Sie: • Die Tour konfigurieren: Wählen Sie eine Tournummer für die Einstellung. 2. Wählen Sie eine gültig Voreinstellungen (siehe Anpassung der Presets) und klicken auf Einstellungen, um in das Menü Tourkonfiguration zu gelangen. Eine Sequenz sollte mindestens 2 gültige Presets enthalten.
-
Seite 61: Anpassung Der Muster
11.3.4 ANPASSUNG DER MUSTER Durch Aufzeichnung der PTZ-Kamera-Bewegung können Muster eingerichtet werden. Einrichten und Gebrauch der PTZ-Kamera-Muster: Klicken Sie in der PTZ-Kamera-Bedienungs-Schnittstelle, gezeigt in Abbildung 3, auf PTZ-Kamera im Maus-Menü oder die PTZ- Taste am Gerät. Wählen Sie Muster, um in das Menü Musterverwaltung zu gelangen, gezeigt in Abbildung 8. Abbildung 8. -
Seite 62: Kameraverwaltung
12 KAMERAVERWALTUNG 12.1 KONFIGURIERUNG DER OSD-EINSTELLUNGEN Einstellungen für Anzeige auf dem Bildschirm (OSD) können im Menü Kameraverwaltung konfiguriert werden. OSD wird in jeder Anzeige während des Live Vorschaumodus angezeigt und enthält sowohl Zeit und Datum, als auch den Kameranamen. Konfigurieren der OSD-Einstellungen: Gehen Sie in das Menü... -
Seite 63: Bildwiedergabe-Einstellungen
Markieren Sie die Dialogbox Privatzone, um das Merkmal zu aktivieren. Klicken Sie auf Bereichs-Einstellungen, um in das Menü Bereichs-Einstellungen zu gelangen. Richten Sie die Privatzone ein, wie in Abbildung 9 gezeigt. Bis zu 4 Bereiche können eingerichtet werden. Abbildung 3. Einstellung der Privatzone Wählen Sie OK zum Abspeichern und Verlassen der Privatzone. -
Seite 64: Festplattenverwaltung
13 FESTPLATTENVERWALTUNG 13.1 INITIALISIEREN DER FESTPLATTEN Ein neu installiertes Festplattenlaufwerk (HDD) muss zunächst einmal initialisiert werden, bevor es in Verbindung mit Ihrem DVR benutzt werden kann. Die Initialisierung der Festplatte löscht alle Daten auf der Festplatte. Initialisieren einer Festplatte: Gehen Sie in das Menü Festplatte Verwaltung, gezeigt in Abbildung 1, durch Klicken auf Menü > Festplatte. -
Seite 65: Einstellung Des Festplattenstatus
Hinweis: In der Werkseinstellung gehören alle Festplatten zur Gruppe 1. 13.3 EINSTELLUNG DES FESTPLATTENSTATUS Sie können das Verhalten der Festplatte durch Änderung des Status ändern. Der Status einer Festplatte kann auf Redundanz, Nur-Lesen oder Lesen/Schreiben (R/W) gesetzt werden. 13.3.1 EINSTELLUNG DER FESTPLATTE AUF NUR LESEN Eine Festplatte kann auf Nur Lesen gesetzt werden, um das Überschreiben wichtiger Aufzeichnungen zu verhindern, wenn die Festplatte voll wird. -
Seite 66: Prüfen Des Festplattenstatus
13.4 PRÜFEN DES FESTPLATTENSTATUS Prüfung des Status einer Festplatte: 1. Gehen Sie in das Menü Festplattenverwaltung durch Klicken auf Menü > Festplatte. 2. Der Status der Festplatte ist in der Spalte Status aufgelistet. Wenn der Status als Normal oder Nicht initialisiert angezeigt wird, ist die Festplatte betriebsbereit. -
Seite 67: Konfigurieren Der Festplattenalarme
6. Wählen Sie Logdatei und klicken auf Details. 7. Eine detaillierte Auflistung der SMART Informationen erscheint, wie in Abbildung 6 gezeigt. Abbildung 6. SMART Information 13.5 KONFIGURIEREN DER FESTPLATTENALARME Festplattenalarm kann auf Auslösen gesetzt werden, wenn eine Festplatte nicht initialisiert wurde oder in einem anormalen Status ist. -
Seite 68: Dvr Verwaltung
14 DVR VERWALTUNG 14.1 KONFIGURATION ALLGEMEINER EINSTELLUNGEN Allgemeine Einstellungen wie z.B. die Systemsprache können im Menü Allgemeine Einstellungen Ihres DVR konfiguriert werden. Konfigurieren der Allgemeinen Einstellungen: Gehen Sie in das Menü Allgemeine Einstellungen, gezeigt in Abbildung 1, durch Klicken auf Menü > Einstellungen >... -
Seite 69: Konfigurieren Der Rs-232 Porteinstellungen
Konfigurieren der Einstellungen: Gerätename: Name für den DVR. • • Gerätenummer.: Gerätenummer für den DVR. Monitor Ausgangshelligkeit: Helligkeit des Videoausgangs. • • Transparenz: Menütransparenz. Betriebs-Auszeit: Setzen Sie die Auszeit für Menü-Inaktivität. Zum Beispiel, wenn die Auszeit z.B. auf 5 • Minuten gesetzt wurde, gelangen Sie nach 5 Minuten der Inaktivität des Menüs Allgemeine Einstellungen zurück zum Menü... -
Seite 70: Verwaltung Der Benutzerkonten
14.3 VERWALTUNG DER BENUTZERKONTEN Als Werkseinstellung enthält Ihr DVR ein Benutzerkonto, das Konto Administrator. Der Administrator Benutzername ist admin und das Passwort ist 12345. Die Werkseinstellung des Passworts für Administrator sollte aus Sicherheitsgründen sofort geändert werden. Der Administrator hat die Berechtigung, hinzuzufügen, zu löschen oder Parameter für viele Systemfunktionen zu konfigurieren. - Seite 71 Wählen Sie Freigabe, um in das Menü Rechte-Einstellungen zu gelangen, gezeigt in Abbildung 6. Abbildung 6. Menü Rechte-Einstellungen Konfigurieren Sie die Rechte für lokale Einstellungen unter Lokale Zugriffsberechtigung. Die lokalen Einstellungen sind: • Logdateisuche: Suche und Ansicht der Logs des DVR. •...
-
Seite 72: Löschen Eines Benutzers
Klicken Sie auf Kamera Rechte zum Konfigurieren der Kanalrechte, wie in Abbildung 8 gezeigt. Die Kanal Einstellungen beinhalten: Abbildung 8. Kamera Rechte • Fernbedienung Live Betrachtung: Wählen und betrachten Sie das Live Video über das Netzwerk. • Lokale Aufzeichnung starten: Starten und stoppen Sie lokal die manuelle Aufzeichnung auf jedem Kanal. -
Seite 73: Ändern Eines Benutzers
14.3.3 ÄNDERN EINES BENUTZERS Ändern eines Benutzers: Gehen Sie in das Menü Benutzer-Einstellungen durch Klicken auf Menü > Einstellungen > Benutzer. Wählen Sie den Benutzer aus, den Sie ändern möchten. Klicken Sie auf Ändern, um in das Menü Ändern zu gelangen, gezeigt in Abbildung 9. Abbildung 9. -
Seite 74: Aktualisierung Der System-Firmware
14.5 AKTUALISIERUNG DER SYSTEM-FIRMWARE Die Firmware in Ihrem DVR kann auf zwei Wege aktualisiert werden. Aktualisierung über ein USB-Gerät oder über das Netzwerk eines FTP-Servers. Aktualisierung über ein USB-Gerät: Schließen Sie das USB-Gerät an den DVR an. Die Firmware-Datei muss im Root-Verzeichnis des USB- Geräts enthalten sein. -
Seite 75: Wiederherstellung Der Werkseinstellungen
Hinweis: Wenn der DVR nicht aktualisiert werden kann, sprechen Sie mit Ihrem System-Lieferanten, um Hilfe zu bekommen. 14.6 WIEDERHERSTELLUNG DER WERKSEINSTELLUNGEN Wiederherstellung der Werkseinstellung Ihres DVR: Gehen Sie in das Menü Standard Einstellungen, gezeigt in Abbildung 13, durch Klicken auf Menü > Wartung >... -
Seite 76: Betrachtung Der System-Logdatei
14.8 BETRACHTUNG DER SYSTEM-LOGDATEI Viele Ereignisse Ihres DVR werden in den System-Logdateien verzeichnet. Zugang zu den System-Logdateien und Suche nach diesen Ereignissen: Gehen Sie in das Menü Logdateisuche, gezeigt in Abbildung 15, durch Klicken auf Menü > Wartung >Logdateisuche. Abbildung 15. Menü Logdateisuche Geben Sie die Such-Parameter ein. - Seite 77 Abbildung 17. Menü Logdateisuche Export Klicken Sie auf Cancel zum Verlassen des Menüs. DS1093-058...
-
Seite 78: Urmet Web Server
15 URMET WEB SERVER 15.1 EINLEITUNG Web Server erfordert ActiveX Steuerung kompatibel zum Browser. Bei dem ersten Zugriff auf das Gerät, das V2.3 Web Server für IE Browser enthält wird ein OCX Paket heruntergeladen und auf Ihrem PC/Laptop registriert. Die kompatible Auflösung des Displays kann sein 1024x768, 1152x864, 1280x768, etc. ... -
Seite 79: Live Vorschau
15.3 LIVE VORSCHAU Die Hauptseite erscheint wenn die Anmeldung auf dem Gerät erfolgreich war: Funktionsreiter PTZ Schaltflächen Kameraliste Video Parameter Funktionsschaltflächen Funktionsschaltflächen: Schaltfläche Beschreibung Schaltfläche Beschreibung Einzel Kamera 4 Kameras Aufteilung 9 Kameras Aufteilung 16 Kameras Aufteilung 25 Kameras Aufteilung Stopp Alle Snapshot Erfassung Start Aufnahme... -
Seite 80: Start/Stopp Vorschau
15.3.2 START/STOPP VORSCHAU Wählen Sie das Icon um die gewünschte Kamera zu sehen, das Icon wird angezeigt wenn das Video erfolgreich geladen wurde, andernfalls erscheint eine Fehlermeldung. Klicken Sie erneut auf das Icon können Sie die Vorschau der entsprechenden Kamera stoppen. Zudem können Sie klicken um zur nächsten Seite oder um zur letzten Seite zu gelangen. -
Seite 81: Aufnahme Und Einzelbilderafassung
15.4 AUFNAHME UND EINZELBILDERAFASSUNG In der Live Vorschau, kann der Benutzer manuelle Aufnahme oder Einzelbilderfassung starten falls erforderlich. Hinweis: wenn Sie die Videowiedergabe stoppen, stoppt ebenfalls die Aufnahme. Um den Speicherpfad für Aufnahmen und Einzelbilder auszuwählen, müssen Sie zur Konfig Seite navigieren, wie in der folgenden Abbildung gezeigt: 15.4.1 MANUELLE AUFNAHME... -
Seite 82: Gespräche
15.5 GESPRÄCHE Der Bi-Direktionale Gesprächsweg kann zwischen Anwender und dem Endgerät eingestellt werden. Klicken Sie das Icon, das sich neben der Kameraliste befindet um ein Gespräch zu starten, das Icon wird angezeigt und wechselt zu , Klicken Sie dieses Icon erneut um das Gespräch zu stoppen. Anmerkung: Die Audiovorschau schließt automatisch, wenn ein Gespräch eingerichtet wurde. -
Seite 83: Wiedergabe
15.8 WIEDERGABE Funktionsreiter Status-Anzeige Kalender Kameraliste Zeitleiste Tasten Beschreibung Tasten Beschreibung Wiedergabe Stopp Langsamer Schneller Einzelrahmen Einzelbilderfassung Videoclip Audio Ein 15.9 ARCHIV SUCHE Um das auf der HDD gespeicherte Archiv zu durchsuchen: Wählen Sie zuerst die gewünschte Kamera. Wählen Sie das Datum auf dem Kalender, klicken Sie oder um das Jahr zu wechseln während klick auf oder... -
Seite 84: Einzelbild Erfassung
15.9.2 EINZELBILD ERFASSUNG Gehen Sie auf die Konfigurationsseite und stellen Sie den Speicherpfad für heruntergeladene Dateien und Einzelbilder ein: Während der Wiedergabe kann der Benutzer klicken um einen Einzelbild zu erfassen, zusätzlicher klick auf startet das Speichern eines Videoclips und das Fenster Speicherpfad erscheint, das Icon wird angezeigt und wechselt zu , klicken Sie dieses Icon erneut zum stoppen. -
Seite 85: Log Suche
15.10 LOG SUCHE Klicken Sie den Reiter Log um in das Logsuche Interface zu gelangen: Funktionsreiter Log Display Liste Suchleiste Anmerkung: stellen Sie sicher dass eine HDD installiert ist und im Endgerät funktionstüchtig arbeitet. Um Geräte-Log Informationen zu suchen: Navigieren Sie zuerst zu Log Suche Seite, wählen Sie den Log Type aus und dann geben Sie den bestimmten Zeitabschnitt in die Felder ein, klicken Sie sie erhalten die Suchergebnisse. -
Seite 86: Lokale Konfiguration
15.11 LOKALE KONFIGURATION Mit Klick auf den Konfig Reiter erscheint die folgende Seite: Konfiguration Parameter Beschreibung Protokol Type Wählen Sie ein Protokol zum Streamen Die Größe der Die max. Größe jeder manuellen Dateikompremierung Aufnahmedatei Wählen Sie Hauptstream oder Substream Stream Typ für Netzvorschau Wählen Sie passende Einstellungen für Netzwerk Übertragung... -
Seite 87: Spezifikationen (Pal Format)
16 SPEZIFIKATIONEN (PAL FORMAT) Spezifikationen Begriff 1093/048SN 1093/049SN Digitaler Triplex Video Rekorder mit Netzwerk Produkt Typ Komprimierungsalgorith H.264 PAL (kompatibel mit Schwarz/Weiß Kameras) Video Standart H 15625 Hz / V 50 Hz 704 x 576 Auflösung Vorschaubild “4CIF”, “2CIF”, ”CIF”, “QCIF”... -
Seite 88: Auflösung - Pal
Netzwerk, CD/DVD, USB Backup Interface Externe Alarm Eingänge Relais Ausgänge Max. Anz. von Unicast ** Netzwerk Verbindungen (TCP,UDP,RTP) Bewegungserkenner Ereignis Kodierung Vor Ereignisanzeige VoIP Wasserzeichen eMail mit Bildanhang Ja (volle USB Kontrolle: hinzufügen – Umbenennen – löschen – Wiedergabe Video) USB Port Kontrolle Digital Zoom Live und Wiedergabe... -
Seite 89: Maximale Aufnahmezeit Mit 500Gb Festplatte
17 MAXIMALE AUFNAHMEZEIT MIT 500GB FESTPLATTE 17.1 TYP 1093/048SN Die folgenden Auflösungsoptionen können auf dem Urmet DVR DVS 1093/048SN ausgewählt werden: “4CIF”, “2CIF”, ”CIF” und “QCIF” auf allen Kanälen WICHTIGER HINWEIS Die Zeiten in den folgenden Tabellen beziehen sich auf Aufnahmen die auf allen Kanälen gemacht werden mit den abgebildeten Bit- und Rahmen Raten. - Seite 90 2CIF AUFLÖSUNG (704x288) Viel Bewegung Wenig Bewegung Einstellbare Variablen Ergebnisse Einstellbare Variablen Ergebnisse Bitrate Bildrate HD Zeit HD Zeit Bitrate Bildrate HD Zeit HD Zeit (in Kbps) (in fps) (Stunden) (in Tagen) (in Kbps) (in fps) (Stunden) (in Tagen) 1024 1736 1736 2894...
-
Seite 91: Typ 1093/049Sn
17.2 TYP 1093/049SN Die folgenden Auflösungsoptionen können auf dem Urmet DVR DVS 1093/049SN ausgewählt werden: “4CIF”, “2CIF”, ”CIF” und “QCIF” auf allen Kanälen WICHTIGER HINWEIS Die Zeiten in den folgenden Tabellen beziehen sich auf Aufnahmen die auf allen Kanälen gemacht werden mit den abgebildeten Bit- und Rahmen Raten. - Seite 92 2CIF AUFLÖSUNG (704x288) Viel Bewegung Wenig Bewegung Einstellbare Variablen Ergebnisse Einstellbare Variablen Ergebnisse Bitrate Bildrate HD Zeit HD Zeit Bitrate Bildrate HD Zeit HD Zeit (in Kbps) (in fps) (Stunden) (in Tagen) (in Kbps) (in fps) (Stunden) (in Tagen) 1024 1447 1447 2170...
-
Seite 93: Erläuterungen
18 ERLÄUTERUNGEN • Dual Stream: Dual Stream ist eine Technologie die einerseits eine lokale Aufzeichnung in hoher Auflösung und andererseits eine Übermittlung des Videosignals in geringerer Qualität über das Netzwerk ermöglicht. Die beiden Streams werden vom DVR generiert, dabei sind Auflösungen im Mainstream (lokale Aufzeichnung) bis zu 4CIF und im Substream bis QCIF möglich. -
Seite 94: Häufig Gestellte Fragen
19 HÄUFIG GESTELLTE FRAGEN • Warum ertönt eine Warnsignal im DVR nach dem Starten? Es können mehrere Gründe vorliegen warum dieses Warnsignal nach dem Starten ertönt. 1. Es ist keine Festplatte im DVR vorhanden. 2. Die Festplatte wurde nicht initialisiert. 3. - Seite 95 DS1093-058...
