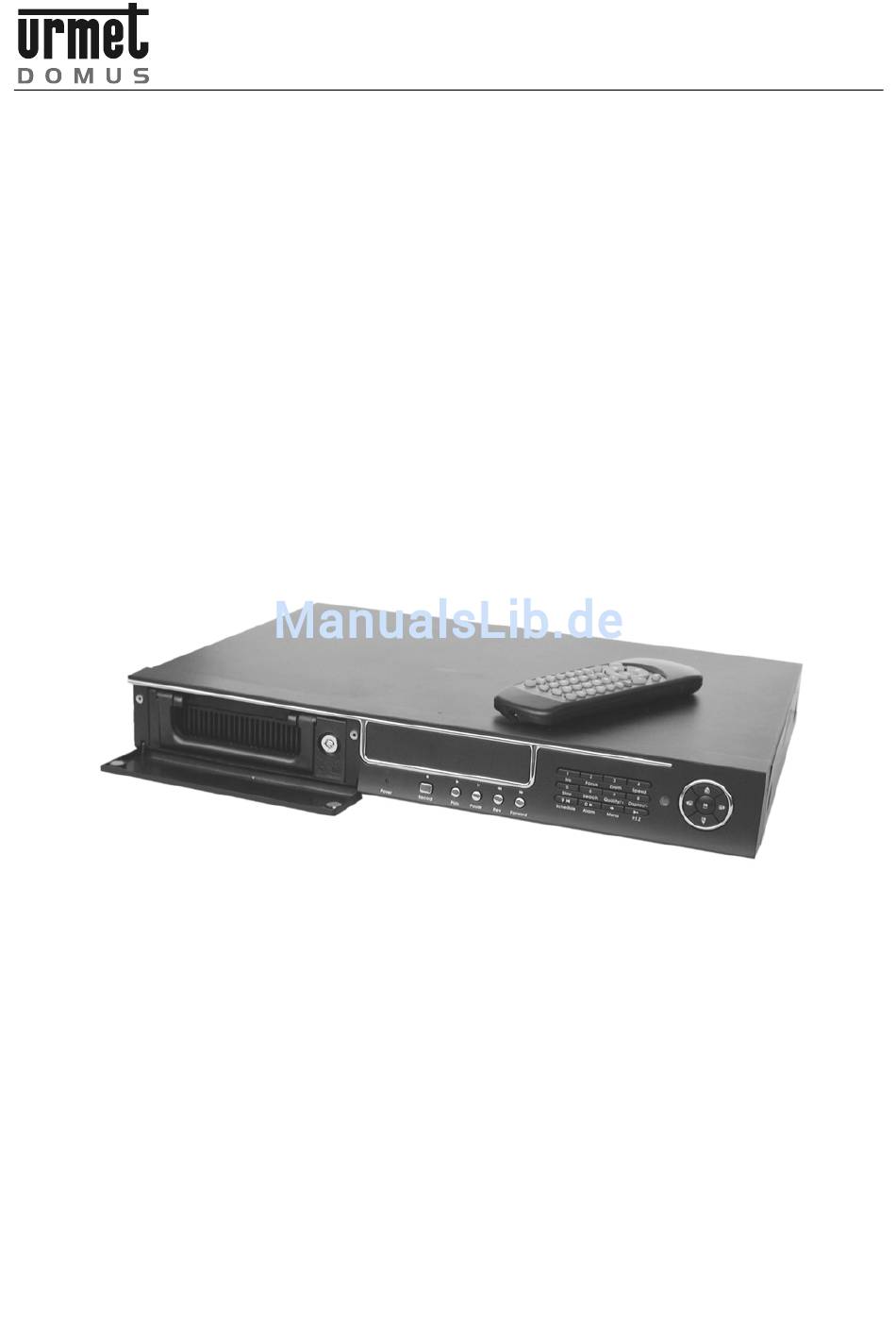

- Seite 1 Mod. 1093 DS1093-0001A DVR 4 AUDIO/VIDEO-KANÄLE MIT NETWORK TYP 1093/020 GEBRAUCHSANLEITUNG...
-
Seite 2: Inhaltsverzeichnis
INHALTSVERZEICHNIS ALLGEMEINE INFORMATIONEN ......................4 PRODUKTBESCHREIBUNG....................... 4 1.1.1 ALLGEMEINE MERKMALE ......................... 4 ÖFFNEN DER VERPACKUNG ....................4 1.2.1 INHALT DER VERPACKUNG......................4 WARNHINWEISE ........................4 1.3.1 VERSORGUNG ........................... 4 1.3.2 SICHERHEITSMASSNAHMEN ......................4 1.3.3 VORSICHTSMASSNAHMEN BEI DER INSTALLATION ..............5 1.3.4 REINIGUNG DES GERÄTS......................... - Seite 3 Triplex MODUS.......................... 24 Live............................. 24 6.2.1 ABWESENHEIT DES VIDEOSIGNALS ..................... 24 AUFZEICHNUNG ........................25 6.3.1 MANUELLE AUFZEICHNUNG ......................25 6.3.2 PROGRAMMIERTE AUFZEICHNUNG....................25 6.3.3 AUFZEICHNUNG IM ALARMFALL ....................25 WIEDERGABE........................... 26 SUCHE DER AUFZEICHNUNGEN ................... 26 6.5.1 SUCHE NACH DATUM UND UHRZEIT (ZEIT SUCHE) ..............27 6.5.2 SUCH IN DER EREIGNISLISTE (EVENTSUCHE) ................
-
Seite 4: Allgemeine Informationen
Diese Gebrauchsanleitung sorgsam und an einem leicht zugänglichen Ort aufbewahren, um sie bei Bedarf umgehend konsultieren zu können. PRODUKTBESCHREIBUNG Das Produkt URMET Domus S.p.A ist ein digitaler Triplex-Videorecorder mit Ethernet-Schnittstelle, der die Aufnahmen mehrerer Kameras auf der internen Festplatte aufzeichnen kann, während gleichzeitig die Bilder „live“ oder als PlayBack wiedergegeben werden. -
Seite 5: Vorsichtsmassnahmen Bei Der Installation
Beachten Sie, dass, sollte der Benutzer aufgrund einer fehlerhaften Überwachungseinstellung, Verwendung, unsachgemäßen Betriebs oder Funktionsstörungen des Geräts Verluste oder Schäden erleiden, das Unternehmen URMET Domus S.p.A. nicht für den eventuellen Verlust der gespeicherten Daten als haftbar betrachtet werden kann. -
Seite 6: Beschreibung Der Teile
BESCHREIBUNG DER TEILE FRONTTAFEL Geschlossene Klappe EINZELTEIL BESCHREIBUNG Klappe: ästhetische Funktion und Schutz der Festplatte. Led Power: zeigt an, dass das Gerät versorgt wird. Taste Record: die Taste der manuellen Aufzeichnung (hat sowohl Start- als auch Stoppfunktion). Die manuelle Aufzeichnung steht nicht zur Verfügung, wenn die Funktionen der automatischen Aufzeichnung des DVR aktiv sind. - Seite 7 Taste Search : gestattet den Zugriff auf des Menü zur Suche von Aufzeichnungen auf der Festplatte - im Input-Modus hat sie die numerische Funktion 6. Taste WM / + / 7: aktiviert die Watermarking-Steuerung - im Konfigurationsmenü hat sie die Funktion des Erhöhens des Werts –...
-
Seite 8: Einzelteil
Klappe geöffnet Um Zugriff auf die Festplatte zu erhalten, muss die Klappe geöffnet werden. EINZELTEIL BESCHREIBUNG Lade der ausziehbaren Festplatte: enthält die Bildspeichereinheit. Die Lade nicht herausziehen, während das Gerät unter Spannung steht. Die Festplatte und der DVR könnten beschädigt werden!! Led Festplatte ON: zeigt an, dass die Festplatte mit Strom versorgt wird. -
Seite 9: Ir-Fernbedienung
IR-FERNBEDIENUNG TASTE BESCHREIBUNG SEARCH Blendet die Liste der erfolgten Aufzeichnungen ein Start und Stopp des USB-Back-up ZIFFERN 0÷9 Numerische Funktion im Input-Modus Schneller Rücklauf der Wiedergabe FORWARD Schneller Vorlauf der Wiedergabe Start und Stopp der manuellen Aufzeichnung PLAY Start und Stopp der Wiedergabe Erhöht die Werte Blendet die Kamera 4 auf dem gesamten Bildschirm Live-,... -
Seite 10: Anschlüsse
ANSCHLÜSSE ANSCHLUSS DER VIDEOKABEL (KAMERAS UND MONITOR) VIDEOAUSGANG (1-2) VIDEOEINGÄNGE K1 ÷ K4 (BNC) KOAX. KABEL 75 OHM ANSCHLUSS ALARMSENSOREN / -RELAIS / RS-485 (OPTIONEN) KLEMMENBRETT ALARME/ RS-485 Beschreibung SCHNELLES KLEMMENBRETT 1 ÷ 4 Spannungsfreier Kontakt der Eingangssensoren NA: normalerweise offener Relaiskontakt COM Relaisausgang (gemeinsame Relaisklemme) NC: normalerweise geschlossener Relaiskontakt 9-10... -
Seite 11: Allgemeine Einstellungen
ALLGEMEINE EINSTELLUNGEN EIN- UND AUSSCHALTEN Durch Einstecken des Verbinders des Netzteils in den entsprechenden Plug der Versorgung auf der Geräterückseite startet das Gerät automatisch: auf der Fronttafel schaltet sich die Kontrollanzeige ein, während auf dem Monitor die folgende Ansicht erscheint: VIDEO FORMAT: PAL SYSTEM INITIALISERUNG…... -
Seite 12: Konfiguration Des Dvr
KONFIGURATION DES DVR Um Zugriff auf das Konfigurationsmenü zu erhalten, die Taste “Menu” auf der Fronttafel des DVR betätigen. Um Zugriff auf das Menü zu erhalten, könnte die Eingabe des Kennworts erforderlich sein. Geben Sie in diesem Fall das Kennwort ein. (DAS STANDARDKENNWORT IST“0000”) SETUP MODUS •... -
Seite 13: Zeit/Datum Setup
5.1.1 ZEIT/DATUM SETUP Den Cursor auf dem Menüpunkt “ZEIT/DATUM SETUP”, positionieren und dann die Taste “Enter” drücken. Es erscheint die unten stehende Ansicht. ZEIT/DATUM SETUP • DATUM 10/03/2006 • ZEIT 13:50:35 • • FORMAT MM/TT/JJJJ • MOSTRA • LOKAAL ENTRER + - ▲▼◄► MENU •... -
Seite 14: Passwort Setup
Das eingegebene Kennwort darf aus keinem Grund verloren oder vergessen werden! Es wird empfohlen, dass ausgewählte Kennwort zu notieren und an einem sicheren Ort aufzubewahren. Der DVR Karte 1093/020 gestattet die Aktivierung oder Deaktivierung der Kennwortabfrage beim Zugriff auf die folgenden Funktionen: •... -
Seite 15: Video Setup
VIDEO SETUP Beschreibung In diesem Menü befinden sich alle Einstellungen hinsichtlich der Anzeige auf dem Monitor. Den Cursor auf dem Menüpunkt “ VIDEO SETUP ” positionieren und dann die Taste “Enter” drücken. Es erscheint die folgende Ansicht. VIDEO SETUP • ↵... -
Seite 16: Aufnahme Setup
AUFNAHME SETUP Begeben Sie sich in dieses Menü, um die Aufzeichnungseinstellungen zu ändern. Den Cursor auf dem Menüpunkt “ AUFNAHME SETUP ” positionieren und dann die Taste “Enter” drücken. Es erscheint die folgende Ansicht: AUFNAHME SETUP • Ü OBERSCHREIBEN NEIN •... -
Seite 17: Aufn. Quelle
5.3.4 AUFN. QUELLE Gibt die Auflösung der Aufzeichnung ein. Es kann zwischen 360 und 720 gewählt werden. Verwenden Sie die Tasten “+” und “-“ zur Auswahl. Bei Auswahl einer Auflösung von 720 ist das aufgezeichnete Bild doppelt so definiert wie bei der Eingabe von 360 und die Wiedergabe auf dem ganzen Bildschirm erweist sich als schärfer. -
Seite 18: Netzwerk Setup
NETZWERK SETUP Beschreibung Begeben Sie sich in dieses Menü, um den DVR gemäß der Parameter des Ethernet-Netzes zu konfigurieren, an das er angeschlossen wird. Den Cursor auf dem Menüpunkt “ NETZWERK SETUP” positionieren und dann die Taste “Enter” drücken: es erscheint die in der folgenden Abbildung gezeigte Ansicht. -
Seite 19: Sensor Setup
SENSOR SETUP Beschreibung Begebe Sie sich in dieses Menü für die Konfiguration der Eingangssensoren, der Ausgangsalarme und Motion detector. Den Cursor auf dem Menüpunkt “Allarmi” positionieren und dann die Taste “Enter” drücken. es erscheint die in der folgenden Abbildung gezeigte Ansicht. SENSOR SETUP •... -
Seite 20: Usb Setup
• SCREEN SWITIME In Alarmsituationen kann der betroffene Videokanal automatisch während der gesamten Dauer des Alarms auf dem ganzen Bildschirm angezeigt werden. Es kann unter folgenden Optionen gewählt werden: AN, AUF. Verwenden Sie die Tasten “+” und “-“ zur Auswahl. Wählen Sie “AUF”, um den Videokanal auf dem ganzen Bildschirm zu vergrößern, wenn eine Alarmsituation erfasst wird. -
Seite 21: Zeitplan Setup
ZEITPLAN SETUP Beschreibung Dieses Menü gestattet den Zugriff auf die Auswahl der im Lauf der Woche programmierten Aufzeichnungen. Den Cursor auf “ZEITPLAN SETUP“ positionieren und dann die Taste “Enter” drücken. Es erscheint die Ansicht, die die folgende Abbildung zeigt. ZEITPLAN SETUP START STOP •... -
Seite 22: Protokoll Setup
PROTOKOLL SETUP Beschreibung Es werden die Parameter der Kommunikation mit den an die RS-485 angeschlossenen Geräte eingegeben, wie z.B. die mit Schwenkung ausgestatteten Kameras (Easy-Dome Karte1090/072 und Karte 1090/082) oder eine Tastatur (Karte 1090/046). Den Menüpunkt “ PROTOKOLL SETUP ” auswählen und dann die Taste “Enter” drücken. Es erscheint die Ansicht, die die folgende Abbildung zeigt. -
Seite 23: Umwandlungstabelle Von Dezimal Auf Hexadezimalformat Von 1 Bis
FÜR DIE STEUERUNG DES DVR VON DER TASTATUR AUS ERFORDERLICHEN EINGABEN • DVR PROTOKOLL Das Kommunikationsprotokoll auswählen (das Protokoll PTC3 implementiert Steuerungen des Typs PELCO-D und ist das für die Steuerung des DVR zu verwendende Protokoll über eine Tastatur des Typs Karte 1090/046). Es kann unter folgenden Optionen gewählt werden: PTC1, PTC2, PTC3, PTC4. -
Seite 24: Dvr-Funktionen
Sollte aus einem beliebigen Grund (Defekt) ein Videosignal fehlen, das zuvor vorhanden war, sind die DVR Karte 1093/020 in der Lage, diese Änderung zu erfassen und auf dem jeweiligen Kanal mit dem Buchstaben “L” (LOSS) anzuzeigen wie in der unten stehenden Ansicht dargestellt:... -
Seite 25: Aufzeichnung
AUFZEICHNUNG 6.3.1 MANUELLE AUFZEICHNUNG Start der Aufzeichnung Wenn der DVR sich im Modus “LIVE” befindet, zur manuellen Aktivierung der Aufzeichnung die Taste auf der Fronttafel drücken. Der DVR beginnt mit der Anzeige der von den angeschlossenen Kameras aufgenommenen Bilder und blendet einen roten Punkt “•” auf jedem Kanal in Aufzeichnung ein. Die von den Kameras aufgenommenen Bilder werden auf der Festplatte gemäß... -
Seite 26: Wiedergabe
WIEDERGABE Der DVR gestattet die Wiedergabe des gesamten Inhalts der Festplatte zyklisch von der ersten bis zur letzten Aufzeichnung (um diese Funktion zu aktivieren, “PLAY KONTINUIERLICH” auf “ON” eingeben. Beziehen Sie sich auf Kapitel 5.1). Um den gesamten Inhalt der Festplatte wiederzugeben, genügt es, die Taste “Play” auf der Fronttafel des DVR zu drücken. -
Seite 27: Suche Nach Datum Und Uhrzeit (Zeit Suche)
6.5.1 SUCHE NACH DATUM UND UHRZEIT (ZEIT SUCHE) Um eine Aufzeichnung ausgehend von einem bestimmten Datum und einer bestimmten Uhrzeit wiederzugeben, den Menüpunkt “ ZEITSUCHE ” auswählen und dann die Taste “Enter” betätigen: es erscheint die in der folgenden Abbildung gezeigte Ansicht. ZEIT SUCHE HDD: MASTER START : 13/02/2006 10:57... -
Seite 28: Suche Der Manuellen Aufzeichnungen (Start Ptop Suche)
6.5.3 SUCHE DER MANUELLEN AUFZEICHNUNGEN (START PTOP SUCHE) Die manuell gestarteten Aufzeichnungen (durch Drücken der Taste “REC”) werden für eine schnelle Ansicht auch getrennt aufgeführt. Begeben Sie sich in die Liste der manuellen Aufzeichnungen, indem Sie den Menüpunkt “START STOP SUCHE” auswählen und die Taste “Enter”... -
Seite 29: Anzeige Der Informationen Hinsichtlich Des Status Des Dvr
ANZEIGE DER INFORMATIONEN HINSICHTLICH DES STATUS DES DVR Im Modus “LIVE” erscheinen durch Drücken der Taste “Display” und anschließend der Taste “Display” auf der Fronttafel des DVR auf dem Monitor einige Informationen bezüglich des Status des DVR. MASTER SLAVE HDD MODEL HDD MAX HDD BENUTZT HDD LESEN... -
Seite 30: 6.11 Watermarking
6.11 WATERMARKING Der DVR Karte 1090/020 verfügt über die Funktion Watermarking, d.h., er ist in der Lage zu überprüfen, ob die aufgezeichneten Bilder tatsächlich vom Gerät selbst aufgezeichnet wurden. In der Wiedergabephase nacheinander die Tasten “WM” auf der Fronttafel des DVR drücken: wurden die wiedergegebenen Bilder tatsächlich von demselben Gerät aufgezeichnet, erscheinen überlagerte Zeichen. -
Seite 31: Verschiedenes
VERSCHIEDENES ERSETZEN DER HARD DISK Beim Ersetzen der Hard disk wie folgt vorgehen. Ausschalten und den DVR von der Stromversorgung trennen. Den Schlüssel auf dem Schlitten der Hard disk einsetzen und gegen den Uhrzeigersinn drehen (Position “offen“). Geschlossen Offen chiuso aperto Den Griff der Lade anheben. -
Seite 32: Verwendung Der Software Netsoft Dvr
VERWENDUNG DER SOFTWARE NETSOFT DVR Um den DVR über an das Ethernet angeschlossenen Fern-PC anzuschließen, muss auf dem PC die Software NETSOFT DVR installiert sein, die im Lieferumfang des Produkts enthalten ist. INSTALLATION DER SOFTWARE NETSOFT DVR Die im Lieferumfang des Produkts enthaltene CD in das Lesegerät Ihres PC einlegen. Die Installationsdatei der Software NETSOFT DVR auswählen und die Installation starten, indem zweimal auf den ausgewählten Menüpunkt geklickt wird. -
Seite 33: Konfigurationen
Monitor verwendete Kanäle zu schließen (z.B. wenn ein Kanal auf dem ganzen Bildschirm angezeigt wird, werden die Verbindungen zu den anderen, nicht angezeigten Kanälen geschlossen). Im Feld “Max Channel” den folgenden Menüpunkt auswählen: • “4 CH“ für den DVR Karte 1093/020. • “8 CH” für den DVR Karte 1093/021. •... -
Seite 34: Hauptfunktionen Der Software
HAUPTFUNKTIONEN DER SOFTWARE Die Taste drücken, um den DVR anzuschließen. Es erscheint ein Berechtigungsfenster: Das Kennwort eingeben, um Zugriff auf den DVR zu erhalten. Das Kennwort ist das im DVR selbst angegebene (STANDARD: 0000). Drücken Sie „OK“. Ist das Netz korrekt konfiguriert, das eingegebene Kennwort ist korrekt und kein weiterer Benutzer ist von fern and en DVR angeschlossen, es erscheint das folgende Fenster: Bei erfolgter Verbindung erscheint auf dem TVCC-Monitor das Symbol Andernfalls erscheint eine Fehlermeldung:... -
Seite 35: Steuertasten
8.4.1 STEUERTASTEN TASTE BESCHREIBUNG Taste Start - Play Gestattet das Starten der Übertragungen LIVE oder der Wiedergaben der aufgezeichneten Sequenzen. Taste Stop Gestattet das Stoppen der Übertragungen LIVE oder der Wiedergaben der aufgezeichneten Sequenzen. Taste Start/Stop AVI Gestattet den Start / das Stoppen der Aufzeichnungen auf PC im Format AVI. Taste Start/Stop REC lokal Gestattet den Start / das Stoppen der Aufzeichnungen auf PC im Markenformat. - Seite 36 Playback Bei Auswahl gestattet diese das Herunterladen der Aufzeichnungslisten vom DVR und die Auswahl der auf PC wiederzugebenden Aufzeichnung. Drücken Sie jeweils die Tasten , um die Liste der Alarme und die Liste der manuellen Aufzeichnungen vom DVR herunterzuladen. Drücken Sie jeweils die Tasten , um die Liste der Alarme und die Liste der manuellen Aufzeichnungen vom DVR herunterzuladen.
-
Seite 37: Aufzeichnungen
FilePlay Diese Funktion verwenden, um jede beliebige Aufzeichnung im Markenformat wiederzugeben, die auf der Festplatte des PC gespeichert ist (der Standardordner der Aufzeichnungen ist C:\DVR) oder um die auf dem USB-Drive vom DVR ausgeführten Backups wiederzugeben. Die Dateien der Aufzeichnungen haben die Erweiterung “.dvr”. 8.4.4 AUFZEICHNUNGEN Unter Verwendung der Software NETSOFT DVR können Aufzeichnungen in den folgenden unterschiedlichen Modi... -
Seite 38: Steuerung Von Kameras Mit Schwenkung Über Ptz-Steuerung
Der Status der Aufzeichnung wird durch die grüne Led unten rechts im Hauptfenster der Software mit dem Namen “AVI” angegeben. Aufzeichnungen auf der lokalen Festplatte des PC Um die Videosequenzen direkt auf der Festplatte des PC zu speichern, die Steuertaste verwenden. -
Seite 39: Eigenschaften (Format Pal)
EIGENSCHAFTEN (FORMAT PAL) Stichwort Technische Daten Produkttypologie Digitaler Triplex-Videorecorder + Network Komprimierungsalgorithmus MJPEG (12÷38 kbytes/Bild) PAL H 15625 Hz / V 50 Hz Video-Standard (kompatibel mit Schwarz-Weiß-Kameras) Bildauflösung 720 x 576 Aufzeichnungsauflösung 720 x 288 – 360x288 100 fps (25fps pro Kanal) bei Auflösung 360 Frame Rate Aufzeichnungen Max →... -
Seite 40: Anhang - Einsatz Der Easy Domes 1090/072 Und 1090/082
ANHANG – EINSATZ DER EASY DOMES 1090/072 UND 1090/082 In der folgenden Anlage wird gezeigt, wie die Easy Dome Karte 1090/082 und 1090/072 mit dem Modell des Digitalen Videorecorders Urmet Domus Karte 1093/020 anzuschließen, einzustellen und zu bedienen ist. ANSCHLUSS DER DER EASY DOME Auf der Geräterückseite befindet sich das folgende Klemmenbrett. -
Seite 41: Steuerung Der Kamera Easy Dome
STEUERUNG DER KAMERA EASY DOME Die Steuerung der Easy Dome kann entweder über Fernsteuerung oder direkt über den DVR erfolgen. Vorgehensweise Die Taste “PTZ” auf der Fronttafel des DVR drücken: das Symbol “PTZ” erscheint auf dem Monitor. Erneut die Taste “PTZ” drücken, um den zu steuernden Videokanal auszuwählen: Die Anzeige des gesteuerten Kanals erscheint auf dem Monitor neben dem Symbol “PTZ”. - Seite 42 DS1093-0001A...
- Seite 43 DS1093-0001A...
- Seite 44 Der Hersteller haftet in keiner Weise für Schäden, die durch einen unsachgemäßen Gebrauch der in dieser Bedienungsanleitung beschriebenen Geräte entstehen. Desweiteren behält sich der Hersteller das Recht vor, den Inhalt dieser Anleitung ohne vorherige Benachrichtigung zu ändern. Die in dieser Bedienungsanleitung enthaltenen Ausführungen sind sorgfältig ausgearbeitet und überprüft worden, trotzdem übernimmt der Hersteller keinerlei Verantwortung für die Verwendung derselben.
