die meist vorhandene Hintergrundstrahlung kompensiert werden. Die Hintergrundtemperatur
muss zur Korrektur in die Kamera eingegeben werden. Der Emissionsgrad kann in
Abhängigkeit der Materialoberfläche eingegeben werden (0,2 ... 1,0). Siehe hierzu die
Tabelle am Ende der Bedienungsanleitung (9.2).
Vorsicht: Objekte mit geringer Emission können tatsächlich heißer sein, als es
die Messwerte wiedergeben.
Wenn die Wärmebildkamera eingeschaltet wird, ist der Wert für den Emissionsgrad (K-Wert)
auf 1,0 voreingestellt und die Hintergrundtemperatur wird nicht berücksichtigt. Dies wir im
oberen Bereich des Displays angezeigt. Sie müssen Ihre spezifischen Eingaben machen.
Integration
Die Messergebnisse unterliegen ebenfalls einer Verfälschung durch "Rauschen". Das
Rauschen der Elektronik und des Infrarot-Sensors kann etwas gemildert werden, indem Sie
die Integration der Bilder anpassen. Dabei werden dann mehrere aufeinander folgende Bilder
gemittelt. Dies erkennen Sie dann daran, dass die Zeit die bis zur Erzeugung eines neuen
stabilen Bildes vergeht (wenn Sie die Messposition der Wärmebildkamera verändert haben),
etwas erhöht ist.
Level und Span (Spannweite)
Um ein gutes Bild zu erzeugen, fokussiert sich dies Wärmebildkamera auf einen gewissen
Temperaturbereich. Dies geschieht automatisch und der Bereich wird rechts auf dem Display
angezeigt. Der "LEVEL" bezeichnet den Wert in der Mitte der Skale. Die Spannweite ist der
Bereich zwischen Minimal- und Maximalwert.
Wenn Sie sich im manuellen Modus befinden, werden Level und Spannweite bei ihren ak-
tuellen Werten "eingefroren" und können dann manuell mit den Cursor-Tasten individuell an-
gepasst werden. Dies kann interessant sein, wenn man Temperaturen zweier verschiedener
Objekte miteinander vergleichen will und die Unterschiede in den Temperaturen dieser
Objekte sehr klein sind. Wenn Sie wieder in den automatischen Modus wechseln, wird das
aktuelle Bild beibehalten. Werte, die ober- oder unterhalb der Spannweite liegen werden
farblich (rot oder blau) angegeben.

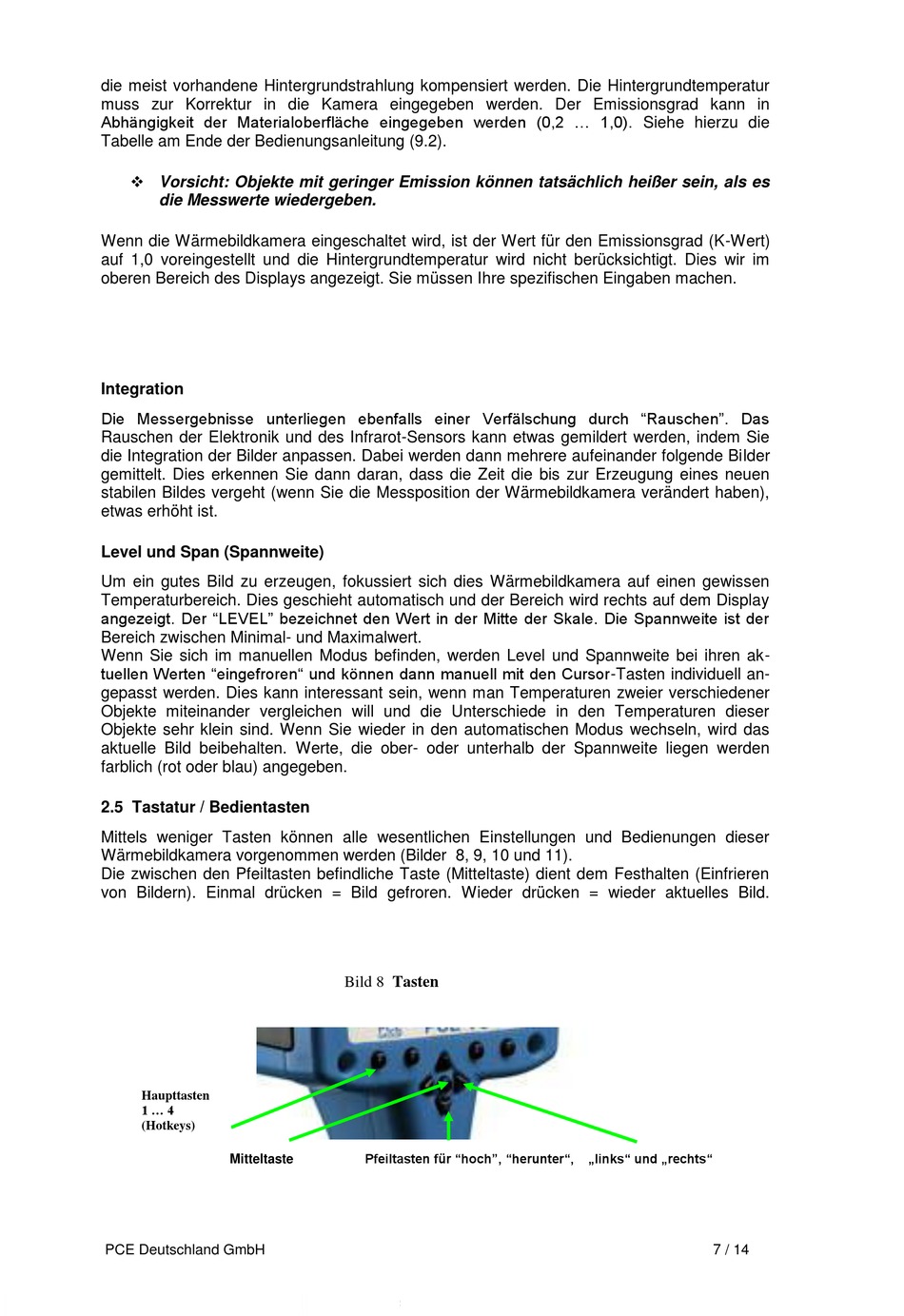

2.5 Tastatur / Bedientasten
Mittels weniger Tasten können alle wesentlichen Einstellungen und Bedienungen dieser
Wärmebildkamera vorgenommen werden (Bilder 8, 9, 10 und 11).
Die zwischen den Pfeiltasten befindliche Taste (Mitteltaste) dient dem Festhalten (Einfrieren
von Bildern). Einmal drücken = Bild gefroren. Wieder drücken = wieder aktuelles Bild.
Haupttasten
1 ... 4
(Hotkeys)
Mitteltaste
PCE Deutschland GmbH
Bild 8 Tasten
Pfeiltasten für "hoch", "herunter",
„links" und „rechts"
7 / 14
