Auswahl des höheren Temperaturmessbereiches bei der Wärmebildkamera PCE-TC 4
Die Wärmebildkamera PCE-TC4 wird mit einem aufschraubbarem Filter ausgeliefert. Der
Messbereich der PCE-TC 4 erstreckt sich mit aufgeschraubtem Filter von 200 °C ... 900 °C. Ohne Filter
beträgt der Messbereich – 10 °C ... 250 °C.
Einstellen des höheren Temperaturbereiches
1. Schrauben Sie die Filter auf die Linse der Wärmebildkamera
Wärmebildkamera ohne Filter
Schrauben Sie nun den Filter fest.
2. Einstellen der Wärmebildkamera
- Drücken Sie Menütaste an der Wärmebildkamera
- Wählen Sie Kameraeinstellungen
- Wählen Sie nun den Punkt Hochtemp
- Wenn Sie diesen Punkt einschalten haben Sie den Hochtemperaturmessbereich ausgewählt. Neben
der aktuellen Messtemperatur erscheint nun ein T
- Wenn Sie diesen Menüpunkt wieder ausschalten verschwindet das T wieder und der
Hochtemperaturmessbereich ist nicht ausgewählt.
Einstellen des normalen Messbereiches.
- Drücken Sie Menütaste an der Wärmebildkamera
- Wählen Sie Kameraeinstellungen
- Wählen Sie nun den Punkt Hochtemp
- Schalten Sie den Hochtemperaturmessbereich aus
- Entfernen Sie den Filter von der Linse
- Die Kamera kann nun wieder im unteren Messbereich genutzt werden.

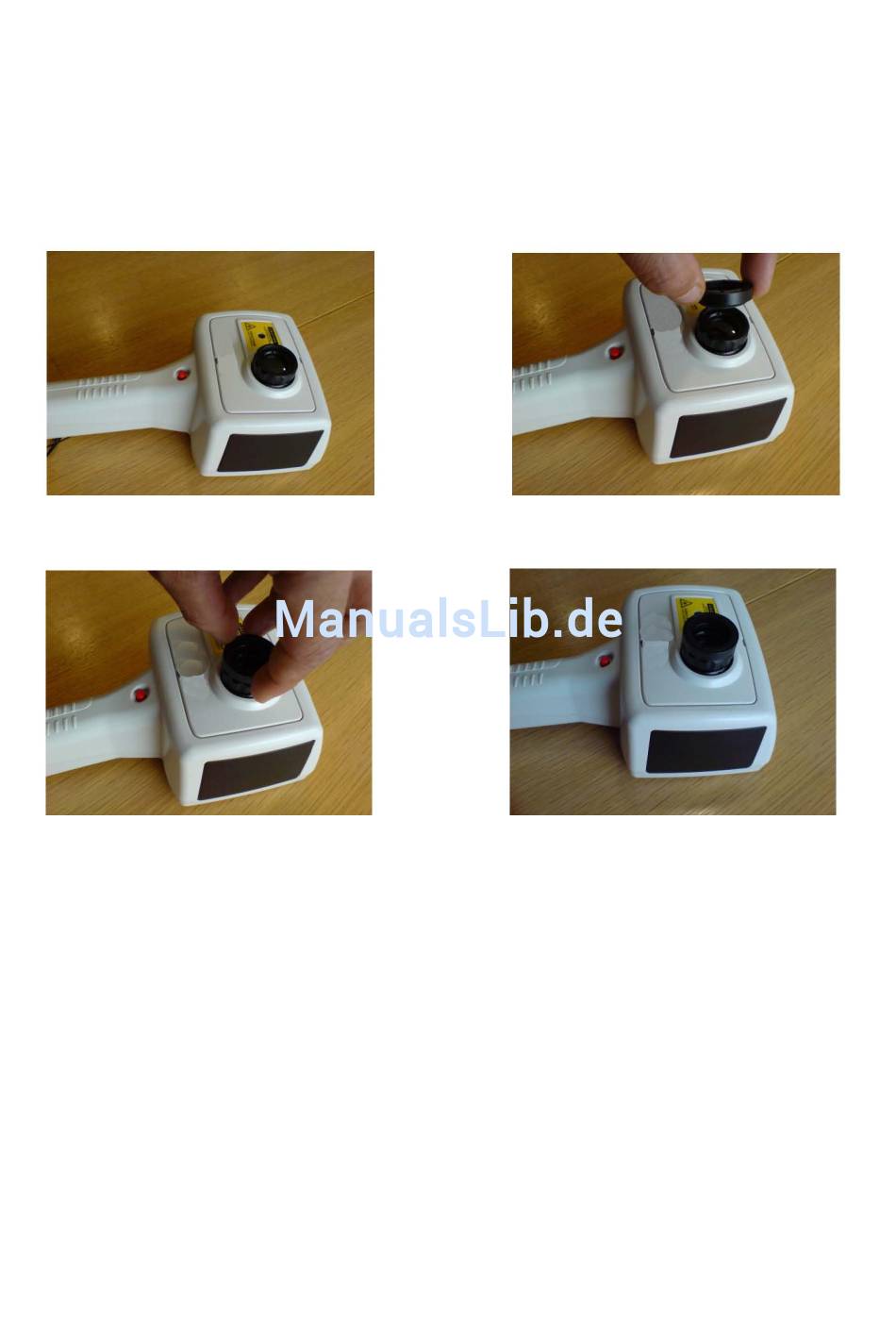

Nehmen Sie die Schutzkappe ab und
setzen Sie den Filter auf
Der Filter ist nun fertig montiert.
