7.8 Das Tools – Menü:
Emissivity editor – Erlaubt die Einstellung des Emissionsgrades.
Colour map editor – Erlaubt die Auswahl der Farbpalette.
Edit Label – Erlaubt das Editieren des Labels.
7.9. Das Window -Menü ermöglicht Einstellungen im Betriebssystem. Optionen:
Cascade – Öffnen aller Bilder in Kaskadenform.
Tile – Gleichzeitige Anzeige aller geöffneten Bilder.
Arrange Icons – Anordnen der Bilder in minimierten Fenstern.
7.10. Das About - Menü gibt allgemeine Informationen über diese Software, inklusive der
Serien-Nummer.

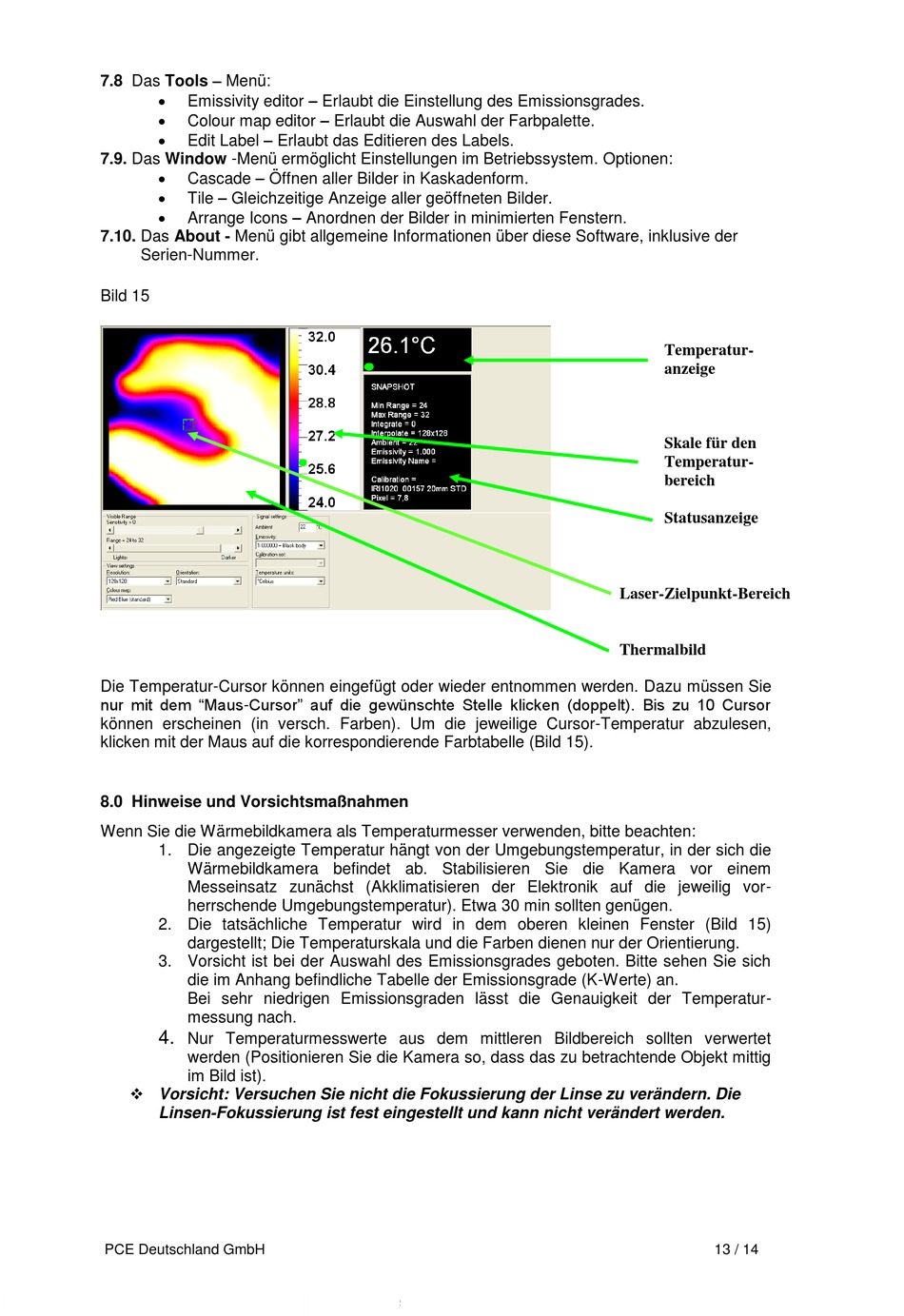

Bild 15
Die Temperatur-Cursor können eingefügt oder wieder entnommen werden. Dazu müssen Sie
nur mit dem "Maus-Cursor" auf die gewünschte Stelle klicken (doppelt). Bis zu 10 Cursor
können erscheinen (in versch. Farben). Um die jeweilige Cursor-Temperatur abzulesen,
klicken mit der Maus auf die korrespondierende Farbtabelle (Bild 15).
8.0 Hinweise und Vorsichtsmaßnahmen
Wenn Sie die Wärmebildkamera als Temperaturmesser verwenden, bitte beachten:
1. Die angezeigte Temperatur hängt von der Umgebungstemperatur, in der sich die
Wärmebildkamera befindet ab. Stabilisieren Sie die Kamera vor einem
Messeinsatz zunächst (Akklimatisieren der Elektronik auf die jeweilig vor-
herrschende Umgebungstemperatur). Etwa 30 min sollten genügen.
2. Die tatsächliche Temperatur wird in dem oberen kleinen Fenster (Bild 15)
dargestellt; Die Temperaturskala und die Farben dienen nur der Orientierung.
3. Vorsicht ist bei der Auswahl des Emissionsgrades geboten. Bitte sehen Sie sich
die im Anhang befindliche Tabelle der Emissionsgrade (K-Werte) an.
Bei sehr niedrigen Emissionsgraden lässt die Genauigkeit der Temperatur-
messung nach.
4.
Nur Temperaturmesswerte aus dem mittleren Bildbereich sollten verwertet
werden (Positionieren Sie die Kamera so, dass das zu betrachtende Objekt mittig
im Bild ist).
Vorsicht: Versuchen Sie nicht die Fokussierung der Linse zu verändern. Die
Linsen-Fokussierung ist fest eingestellt und kann nicht verändert werden.
PCE Deutschland GmbH
Temperatur-
anzeige
Skale für den
Temperatur-
bereich
Statusanzeige
Laser-Zielpunkt-Bereich
Thermalbild
