2.3 Anzeigeoptionen
Temperaturwerte an
den Positionen der
Cursor.
Zudem wird die
Differenz der Tem-
perraturen (∆) ange-
zeigt.
Emissionsgrad und
Hintergrundtempe-
ratur (diese wird im
Vollbildmodus nicht
angegeben).
Icons für z.B. E =
Emissionsgrad
Vorsicht: Die Temperaturskala und die dargestellten Farbtemperaturen dienen
2.4 Bedienhinweise
Alle Objekte strahlen ein IR-Signal aus. Temperaturen von Objekten, die in den kleinen
grünen Klammern dargestellt werden, werden oberhalb des Displays angezeigt.
Vorsicht: Temperaturen von Objekten, die innerhalb des Klammerbereiches
liegen, können eventuell höher sein, als die angezeigten Werte.
Emission und Reflektion des Hintergrundes
Die Emission hat ein Maximum von 1 und ein Minimum von 0. Sie ist das Gegenteil der
Reflektion. Eine Emission von 1 bedeutet, dass das Objekt nicht glänzend ist und eine
Emission von nahezu 0 bedeutet, dass das Objekt sehr glänzend ist. Die Emission
verschiedener Objekte kann in dieser Wärmebildkamera kompensiert werden. Ebenfalls kann
PCE Deutschland GmbH
Ein-/ Ausschalttaste

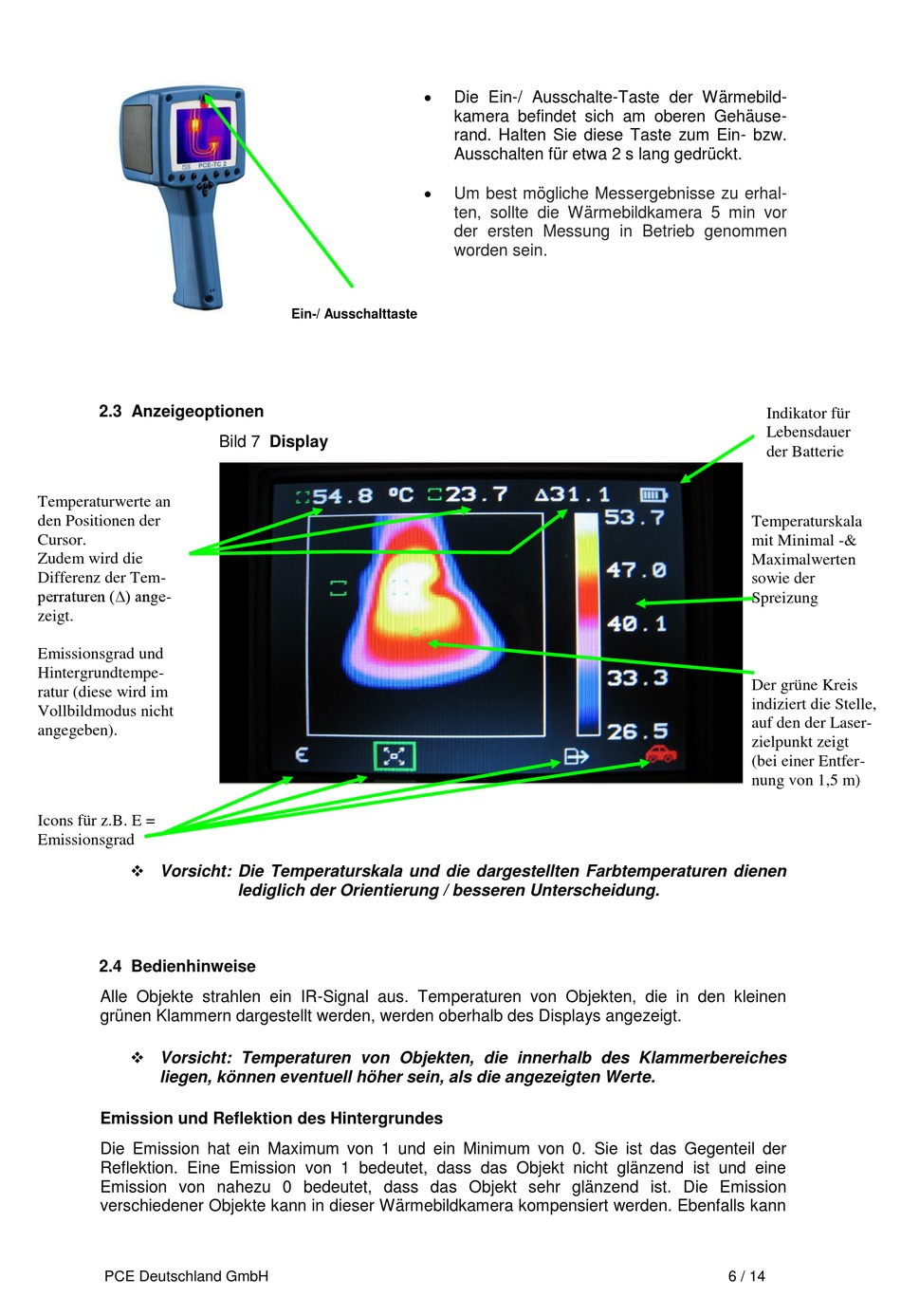

Bild 7 Display
lediglich der Orientierung / besseren Unterscheidung.
Die Ein-/ Ausschalte-Taste der Wärmebild-
kamera befindet sich am oberen Gehäuse-
rand. Halten Sie diese Taste zum Ein- bzw.
Ausschalten für etwa 2 s lang gedrückt.
Um best mögliche Messergebnisse zu erhal-
ten, sollte die Wärmebildkamera 5 min vor
der ersten Messung in Betrieb genommen
worden sein.
Indikator für
Lebensdauer
der Batterie
Temperaturskala
mit Minimal -&
Maximalwerten
sowie der
Spreizung
Der grüne Kreis
indiziert die Stelle,
auf den der Laser-
zielpunkt zeigt
(bei einer Entfer-
nung von 1,5 m)
6 / 14
