Aufbau des Messsystems mit Liquiphant M/S mit FEL51

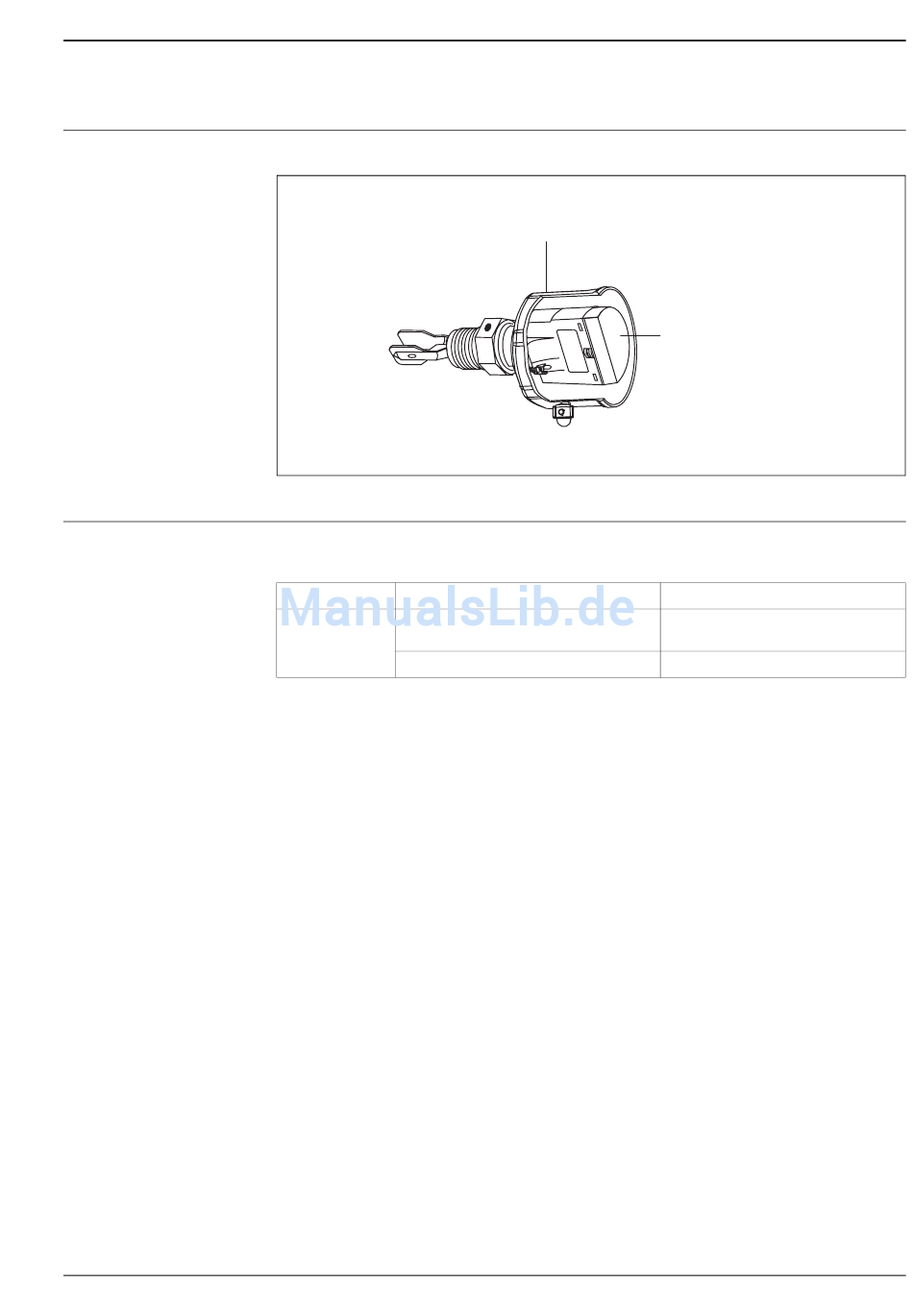

In der folgenden Abbildung ist das Messsystems dargestellt (beispielhaft).
Die Sicherheitsfunktion gilt nur für MAX-Sicherheit (Überfüllsicherung).
Für die Sicherheitsfunktion sind folgende Einstellungen zugelassen:
Gerät Einstellung
Liquiphant M/S Dichteschalter-Stellung: 0,5
Dichteschalter-Stellung: 0,7
Sicherheitsschaltung "MAX"
Der Thyristorausgang ist gesperrt (Reststrom < 6 mA), wenn:
• der Schaltpunkt überschritten wird (Füllstand übersteigt die Ansprechhöhe)
• eine Störung eintritt
• die Netzspannung ausfällt
Zusätzlich zum Thyristorausgang zeigt eine rote LED folgendes an:
• Füllstandalarm (Gabel bedeckt) - rote LED leuchtet
• Korrosionsalarm oder erkannte elektrische Störung - rote LED blinkt (1 Hz)
Liquiphant M/S
Elektronikeinsatz
Auslieferzustand
Dichteschalter-Stellung: 0,7
Sicherheitsschaltung "MAX"
L00-FTLxxxxx-16-06-xx-de-000.eps
5
