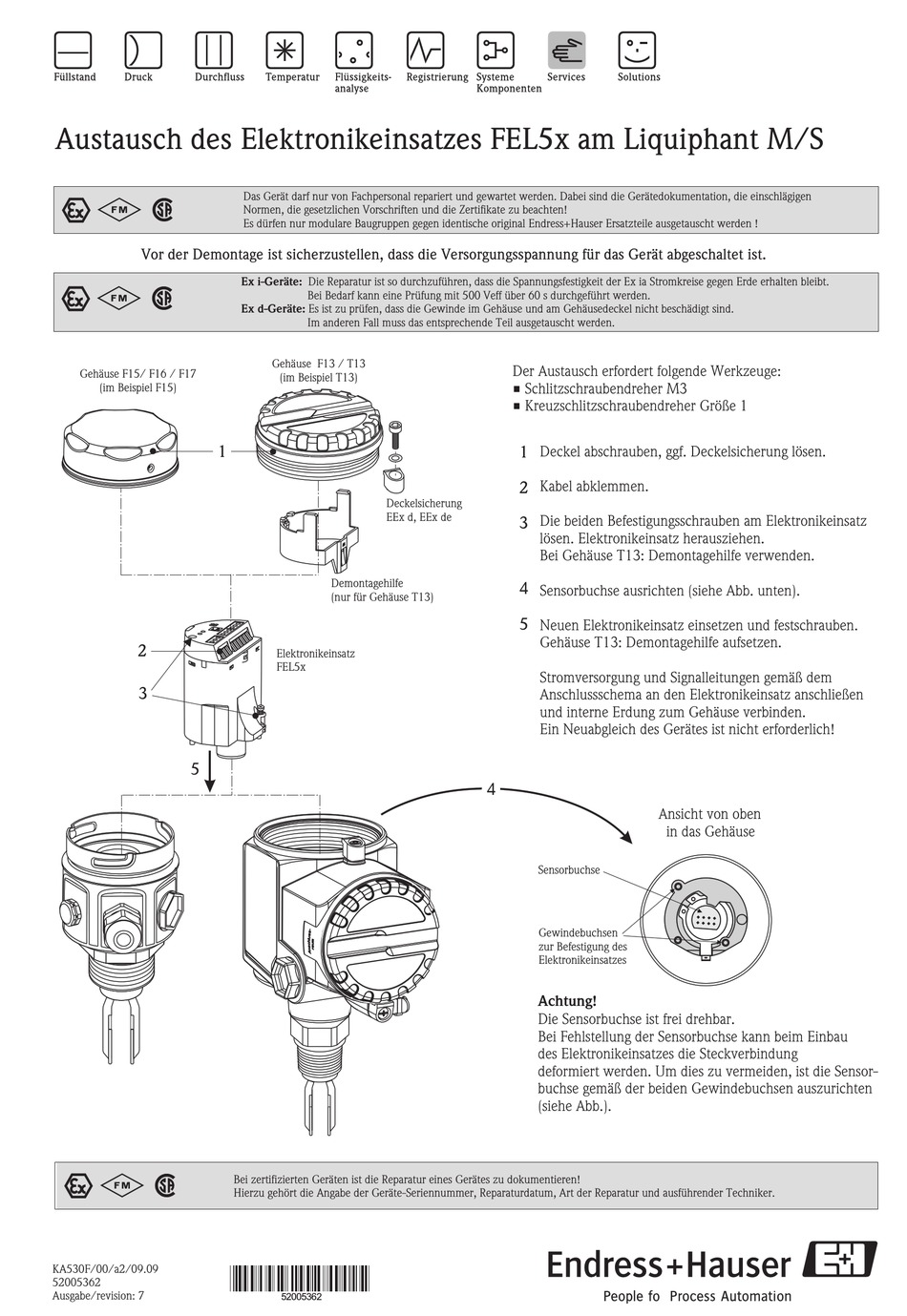

Austausch des Elektronikeinsatzes FEL5x am Liquiphant M/S
0
2
1
Vor der Demontage ist sicherzustellen, dass die Versorgungsspannung für das Gerät abgeschaltet ist.
0
2
1
Gehäuse F15/ F16 / F17
(im Beispiel F15)
1
2
3
5
0
2
1
KA530F/00/a2/09.09
52005362
Ausgabe/revision: 7
Das Gerät darf nur von Fachpersonal repariert und gewartet werden. Dabei sind die Gerätedokumentation, die einschlägigen
Normen, die gesetzlichen Vorschriften und die Zertifikate zu beachten!
Es dürfen nur modulare Baugruppen gegen identische original Endress+Hauser Ersatzteile ausgetauscht werden !
Ex i-Geräte:
Die Reparatur ist so durchzuführen, dass die Spannungsfestigkeit der Ex ia Stromkreise gegen Erde erhalten bleibt.
Bei Bedarf kann eine Prüfung mit 500 Veff über 60 s durchgeführt werden.
Ex d-Geräte:
Es ist zu prüfen, dass die Gewinde im Gehäuse und am Gehäusedeckel nicht beschädigt sind.
Im anderen Fall muss das entsprechende Teil ausgetauscht werden.
Gehäuse F13 / T13
(im Beispiel T13)
Deckelsicherung
EEx d, EEx de
Demontagehilfe
(nur für Gehäuse T13)
Elektronikeinsatz
FEL5x
Bei zertifizierten Geräten ist die Reparatur eines Gerätes zu dokumentieren!
Hierzu gehört die Angabe der Geräte-Seriennummer, Reparaturdatum, Art der Reparatur und ausführender Techniker.
52005362
Der Austausch erfordert folgende Werkzeuge:
• Schlitzschraubendreher M3
• Kreuzschlitzschraubendreher Größe 1
1
Deckel abschrauben, ggf. Deckelsicherung lösen.
2
Kabel abklemmen.
Die beiden Befestigungsschrauben am Elektronikeinsatz
3
lösen. Elektronikeinsatz herausziehen.
Bei Gehäuse T13: Demontagehilfe verwenden.
4
Sensorbuchse ausrichten (siehe Abb. unten).
5
Neuen Elektronikeinsatz einsetzen und festschrauben.
Gehäuse T13: Demontagehilfe aufsetzen.
Stromversorgung und Signalleitungen gemäß dem
Anschlussschema an den Elektronikeinsatz anschließen
und interne Erdung zum Gehäuse verbinden.
Ein Neuabgleich des Gerätes ist nicht erforderlich!
4
Ansicht von oben
Sensorbuchse
Gewindebuchsen
zur Befestigung des
Elektronikeinsatzes
Achtung!
Die Sensorbuchse ist frei drehbar.
Bei Fehlstellung der Sensorbuchse kann beim Einbau
des Elektronikeinsatzes die Steckverbindung
deformiert werden. Um dies zu vermeiden, ist die Sensor-
buchse gemäß der beiden Gewindebuchsen auszurichten
(siehe Abb.).
in das Gehäuse
