22

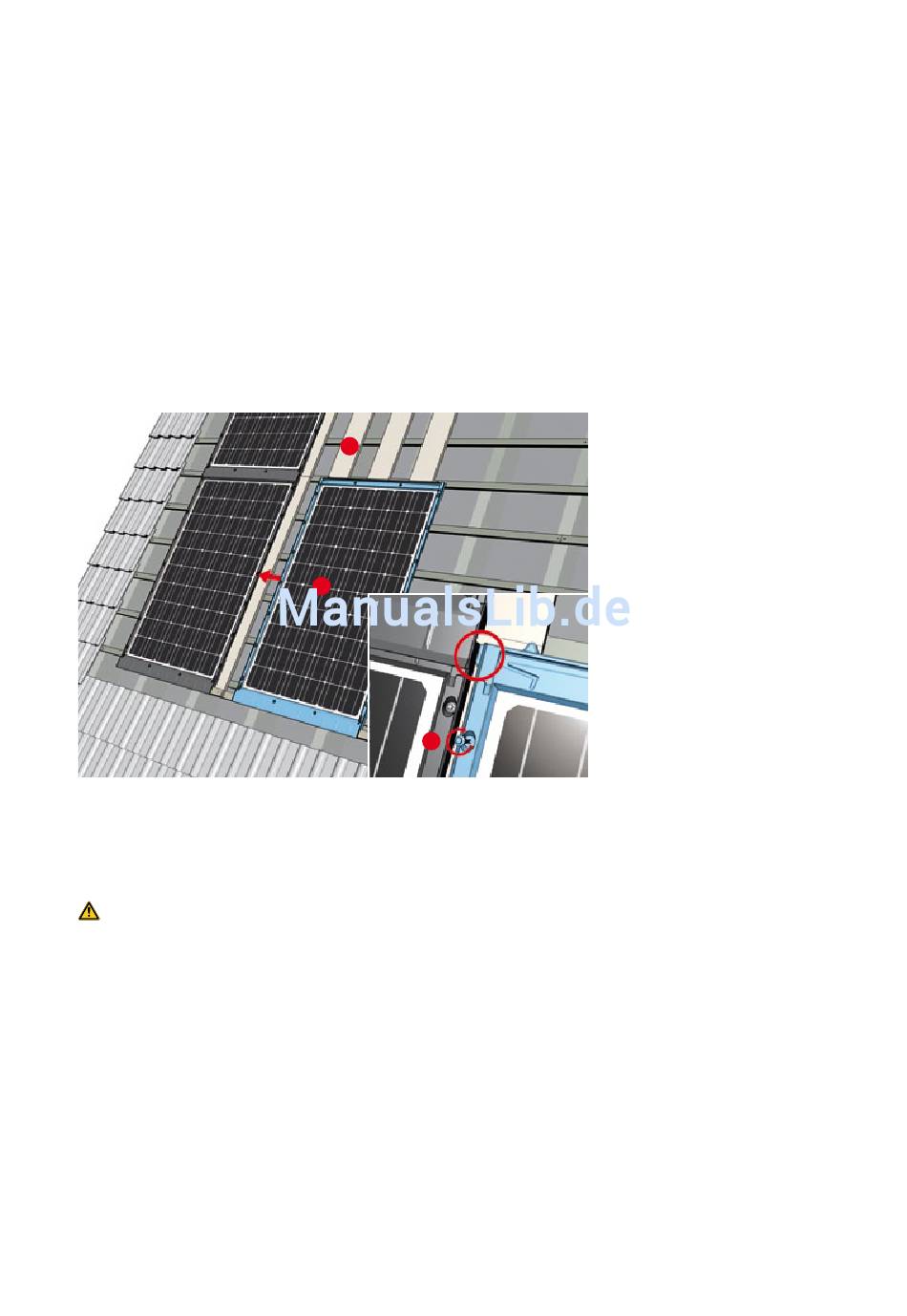

Montageschritt 5:
Montage einer weiteren Modulreihe
15
1
2
Unteres Modul (1) auf Montagebretter (15) rechts neben das bereits mon-
tierte Modul setzen und aneinanderschieben. Die Distanz zwischen den
Modulen (1) von 10 mm wird durch die beiden seitlichen Abstands halter
vorgegeben.
Achtung!
Darauf achten, dass die Kabel unter den Montagebrettern (15) hindurch-
geführt werden. Die Module (1) dürfen nicht auf den Kabeln aufliegen.
Module (1) gemäß Verschaltungsplan miteinander mittels vorkonfektionierten
Steckersystems elektrisch verbinden.
Modul (1) mittels beiliegender SOLON-Sechskant-Holzbohrschrauben (2)
mit Dichtscheiben auf den Montagebrettern (15) befestigen.
Weitere Module (1) entsprechend der vorangegangenen Montageschritte
montieren.
