Hinweis
Sollte das Modulfeld in Höhe größer sein als die verwendeten Montage-
bretter (15), diese ggf. vertikal durch Aneinandersetzen mehrerer
Montagebretter (15) verlängern.
Achtung!
Beim vertikalen Aneinandersetzen der Montagebretter (15) ist darauf zu achten,
− dass später keine Dichtschraube vom Modul auf dem Bretterstoß sitzt,
− dass sie mit mindestens zwei Dachlatten verschraubt sind.

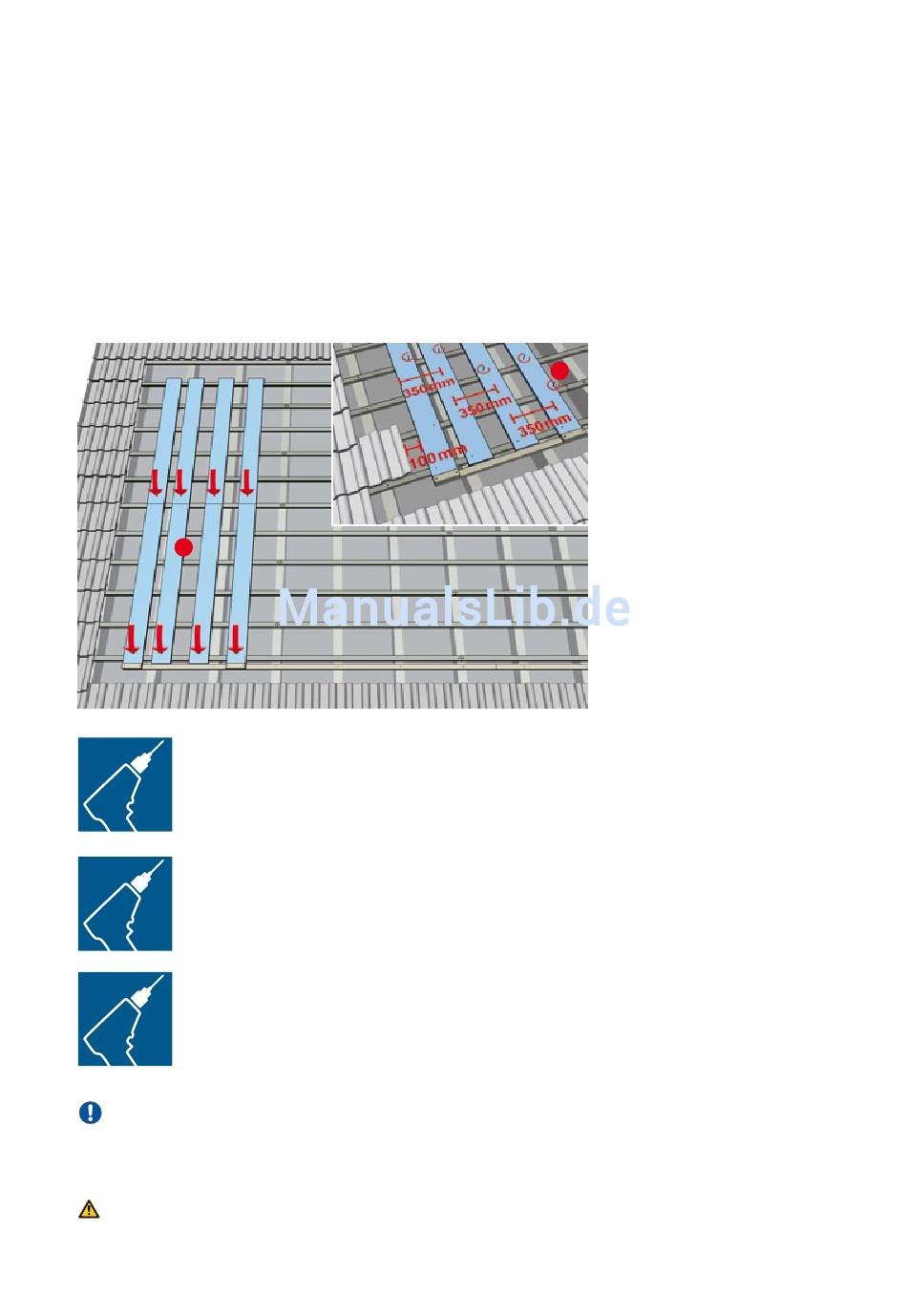

Linkes Montagebrett (15) auf Dachlatten mit Schrauben
(17) befestigen. Dabei darauf achten, dass der Abstand
von der linken Kante des Montagebretts bis zur Dachein-
deckung 100 mm beträgt.
Anschließend zweites Montagebrett (15) mit Schrauben
(17) auf Dachlatten befestigen. Dabei darauf achten,
dass der Abstand von der Mitte des zweiten Montage-
bretts bis zur linken Außenkante des ersten Montage-
bretts 350 mm beträgt.
Weitere zwei Montagebretter (15) je im Abstand
von 350 mm von Mitte Montagebrett (15) zu Mitte
Montagebrett (15) mit Schrauben (17) auf den Dach-
latten befestigen.
