Montageanleitung SOLON SOLitaire

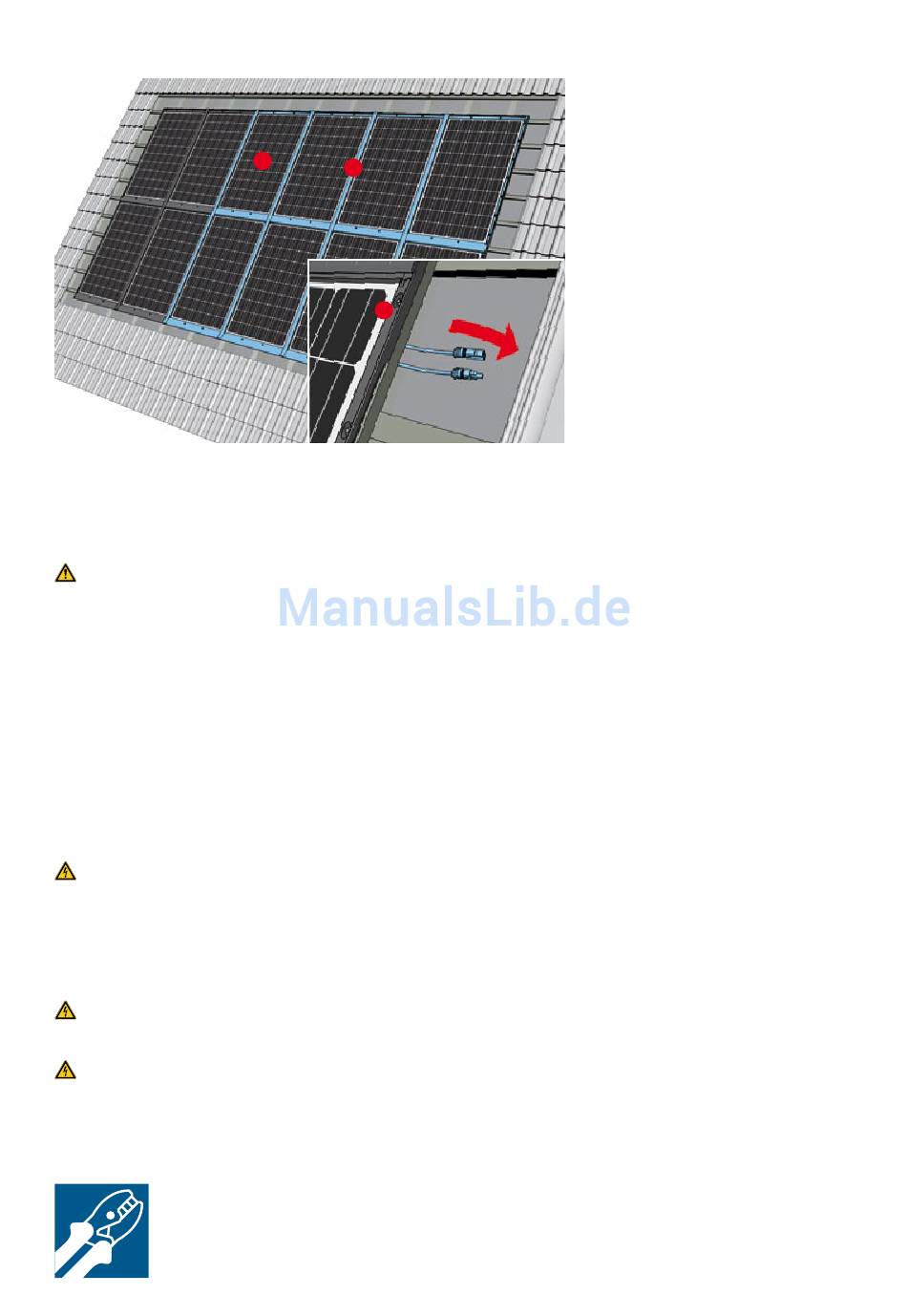

Unteres Modul (1) auf Montagebretter rechts neben die bereits montier-
ten Module (1) setzen und aneinanderschieben. Die Distanz zwischen den
Modulen (1) von 10 mm wird durch die beiden seitlichen Abstands halter
vorgegeben.
Achtung!
Darauf achten, dass die Kabel unter den Montagebrettern hindurchgeführt
werden. Die Module dürfen nicht auf den Kabeln aufliegen.
Module (1) gemäß Verschaltungsplan miteinander mittels vorkonfektionierten
Steckersystems elektrisch verbinden.
Modul (1) mittels beiliegender SOLON-Sechskant-Holzbohrschrauben (2)
mit Dichtscheiben auf den Montagebrettern (15) befestigen.
Dichtgummi (3) gemäß Montageschritt 6 montieren.
Weitere Module (1) entsprechend der vorangegangenen Montageschritte
montieren.
Gefahr!
Der Wechselrichter darf während der Gleichstromverkabelung noch nicht
mit dem Wechselstromnetz verbunden sein.
Module erst nach Abschluss der Prüfung der elektrischen Verschaltung
(Montageabschnitt 8) und abgeschlossener Montage der Eindeckrahmen
(Montageabschnitt 10) an den Wechselrichter anschließen.
Achtung!
Auf korrekte Polung und Verschaltung achten.
Gefahr!
Solarkabel parallel und eng aneinanderführen und Schleifenbildung
vermeiden, da ansonsten die Gefahr von indirektem Blitzschlag besteht.
Solar kabel locker miteinander verdrillen. Die Solarkabel müssen kompatibel
zum Modulstecker-System sein, siehe Vorgaben des Herstellers.
Strangleitung mittels entsprechender Solarsteckverbinder
an Module (1) anschließen, dabei auf sicheres Einrasten
der Steckverbindung achten. Ggf. freiliegende Solarkabel
durch Schutzrohre oder -schläuche verlegen, um sie vor
Beschädigungen zu schützen.
