16

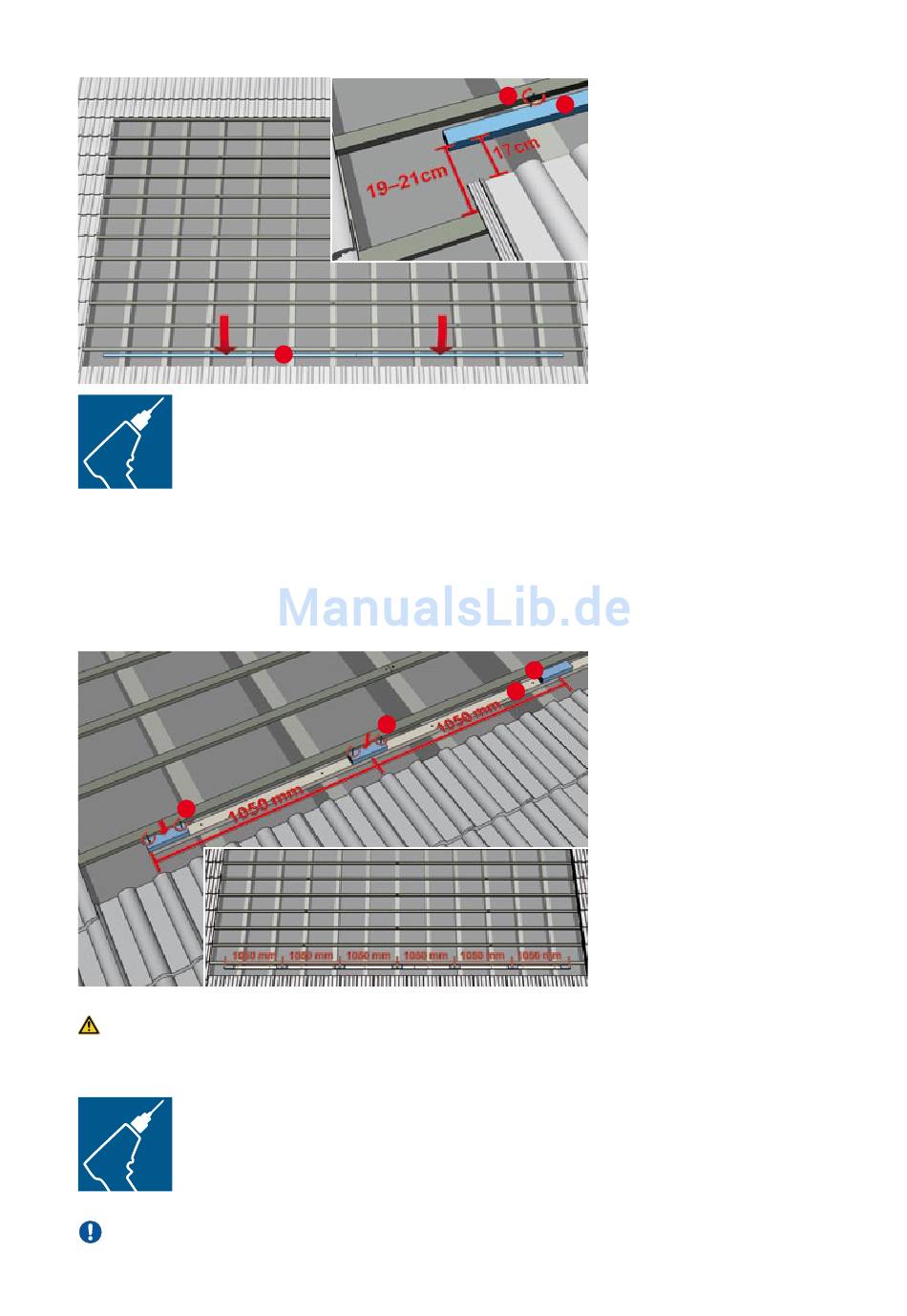

Dabei darauf achten, dass der Abstand (untere Kante) zur darunter liegenden
Dachlatte (obere Kante) 190 bis 210 mm beträgt.
Bei noch vorhandener Eindeckung mit den unteren Ziegelreihen sollte der
Abstand der Hilfslatte (untere Kante) zur obersten Kante der vorhandenen
Ziegel 170 mm betragen.
Der seitliche Abstand zur Dacheindeckung muss mindestens 100 mm betragen.
Achtung!
Die Höhe der gedoppelten Hilfslatten darf die Höhe der vorhandenen Dach-
latten um maximal 43 mm überragen.
Hinweis
Die aufgedoppelte Hilfslatte darf nicht durchgehend sein, um eine ausrei-
chende Hinterlüftung der Module sicherzustellen.
16
Erste, untere Hilfslatte (16) mittels bauseitig zu stellen-
den Schrauben (17) auf Konterlattung bzw. Dachsparren
schrauben.
17
Die montierte Hilfslatte (16) durch weitere kurze Hilfs-
latten (16) gemäß Skizze mit Schrauben (17) aufdoppeln.
17
16
16
17
16
