SOLON SOLitaire.
Montage- und Installationsanleitung.

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Solon SOLitaire

Inhaltszusammenfassung für Solon SOLitaire

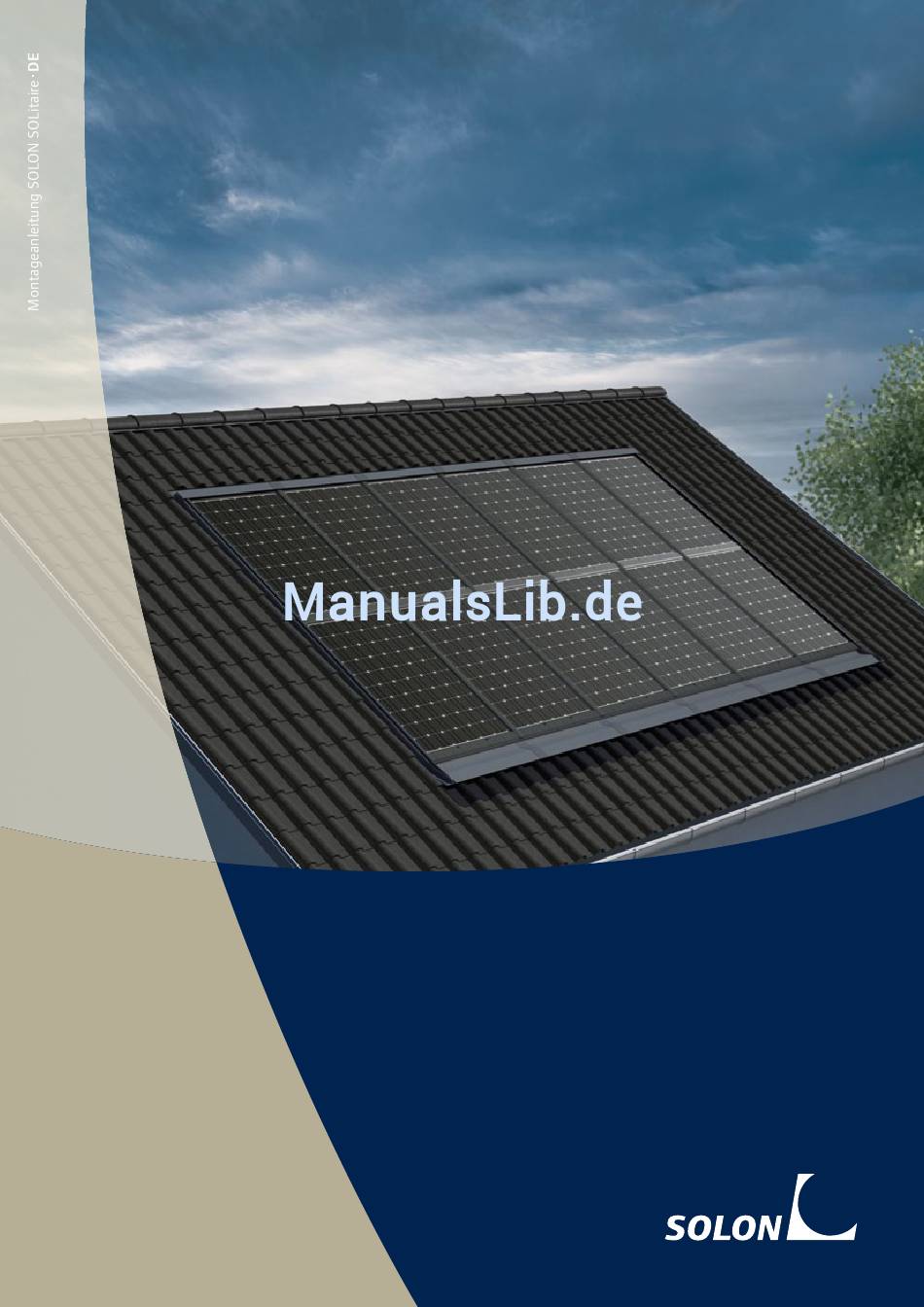

  • Seite 1 SOLON SOLitaire. Montage- und Installationsanleitung.
  • Seite 2 Montagehinweise gelten für folgende Module SOLON Blue 250/05 und SOLON Bue 250/05 Plus SOLON Black 250/05 und SOLON Black 250/05 Plus...

  • Seite 3: Inhaltsverzeichnis

    Montageanleitung SOLON SOLitaire Inhaltsverzeichnis Einleitung Vor dem Start Sicherheitshinweise Vorschriften Einbaubedingungen Einbauempfehlungen Montage Explosionszeichnung Bauteile Vorbereitung: Kalkulation der Dimension des Modulfeldes Montageschritt 1: Dachlatten (Hilfslatten) Montageschritt 2: Montagebretter Montageschritt 3: Modulmontage Montageschritt 4: Montagebretter für weitere vertikale Modulreihe Montageschritt 5: Montage einer weiteren Modulreihe Montageschritt 6: Montage des Dichtgummis Montageschritt 7: Montagebretter für letzte vertikale Modulreihe...

  • Seite 4: Vor Dem Start

    Hinweis – Nützliche Information Haftungsausschluss Für sämtliche Schäden, die durch unsachgemäße Installation entstanden sind, wird keine Garantie oder Haftung übernommen. Benötigte Bauteile Hinweis Neben dem SOLON-Lieferteil müssen einige Bauteile bauseitig gestellt werden. Eine Übersicht dieser Bauteile finden Sie im Abschnitt Montage.

  • Seite 5: Sicherheitshinweise

    Montageanleitung SOLON SOLitaire Sicherheitshinweise Diese Installationsanleitung ist nur für Handwerksbetriebe gedacht. Hier gelten die Vorschriften der zuständigen Berufsgenossenschaften (BGV A1, BGV A2, BGV C22). Wir weisen alle Ansprüche bei Selbstmontage von uns und bitten Sie, einen Fachbetrieb zu beauftragen.   A llgemeine Gefahrenhinweise! Lebensgefahr durch Stromschlag und Lichtbogen.
  • Seite 6   W arnhinweise zu Zwischenlagerung, Entnahme aus der  Verpackung und Transport! Im Umgang mit den Modulen stets größte Sorgfalt walten lassen. Die Module immer in der vorgesehenen Verpackung transportieren. Die Module stets mit beiden Händen transportieren. Schutzhandschuhe tragen. Die Anschlussdose und die Anschlusskabel nicht als Griff verwenden. Durchbiegung der Module vermeiden.

  • Seite 7: Vorschriften

    Montageanleitung SOLON SOLitaire Vorschriften Bitte beachten Sie vor und während der Anlagenmontage, dass die örtlich  gültigen Normen, Baubestimmungen und Unfallverhütungsvorschriften   eingehalten werden. Neben den möglichen örtlichen Vorschriften sind besonders folgende Regeln zu beachten DIN VDE 0100 Errichten von Starkstromanlagen mit Nennspannungen bis 1.000 Volt, alle relevanten Teile, insbesondere T712 VDE 0105 T100 Betrieb von elektrischen Anlagen VDI 6012 Bl.

  • Seite 8: Einbaubedingungen

    Black 250/05 (Sowie Plus) erfolgt auf der Grundlage der Bemessungsvorlage des Eurocode 1 (DIN EN 1991-1-3/NA und DIN EN 1991-1-4/NA). Das Modul SOLON Blue 250/05 (sowie Plus) bzw. SOLON Black 250/05 (so- wie Plus) erfüllt die Funktionen des Witterungsschutzes einer herkömmlichen Dacheindeckung bei Schrägdächern, wenn folgende Bedingungen erfüllt sind:...

  • Seite 9: Einbauempfehlungen

    Montageanleitung SOLON SOLitaire Einbauempfehlungen Ausrichtung und Neigung Achtung! Beachten Sie bei der Einbauneigung die Einbaubedingungen für diesen Modultyp. Die Ausrichtung der Module soll in Europa optimal in Südrichtung erfol- gen. Die optimale Neigung der Module beträgt in Mitteleuropa etwa 30 °. In Nordeuropa ist der optimale Neigungswinkel etwas steiler, in Südeuropa etwas flacher.

  • Seite 10: Explosionszeichnung

    Explosionszeichnung a) 3 kWp-Kit b) variable Verblechung...

  • Seite 11: Bauteile

    Montageanleitung SOLON SOLitaire Bauteile Pos. Abbildung Bezeichnung SOLON Blue 250/05 SOLON Black 250/05 SOLON-Sechskant-Holzbohrschraube mit Dichtscheibe; DIN 7995; 5,5 x 43 mm SOLON-Dichtgummi SOLON-Eindeckrahmen Vorderteil-Links mit Aluminiumschürze mit Butylstreifen Vorderteil-Mitte mit Aluminiumschürze mit Butylstreifen Vorderteil-Rechts mit Aluminiumschürze mit Butylstreifen Dichtschraube...
  • Seite 12 Pos. Abbildung Bezeichnung Oberteil-Links (variabel) Oberteil-Rechts (Kit) Oberteil-Rechts (variabel) Oberteil-Mitte (Kit) Oberteil-Mitte (variabel) Kehldichtstreifen (Schneekeil) Montagebrett Hilfslatte (Dachlatte) Schraube (Holzbohrschraube zur Befestigung der Dachlatten und Montagebretter) Dichtschraube (lang) Unterlagsblech Stoßabdeckung Spezial-Dichtschraube (für Stoßabdeckung)

  • Seite 13: Benötigtes Werkzeug Zur Montage Der Module

    Montageanleitung SOLON SOLitaire Benötigtes Werkzeug zur Montage der Module Multimeter Akkuschrauber Zange Crimp- und Zugzange Winkelschleifer Hammer Handpresse mit Diamant- scheibe Hinweis Für das leichtere Einbringen der Dichtgummis empfiehlt sich die Verwendung von neutralem Spülmittel mit Schwamm/Pinsel. Hinweis Die vorliegende Montage- und Installationsanleitung beschreibt die Montage von...

  • Seite 14: Vorbereitung: Kalkulation Der Dimension Des Modulfeldes

    Vorbereitung: Kalkulation der Dimension des Modulfeldes Hinweis Die Module inkl. der Bleche können nur im Bereich des Daches montiert werden, der frei von Neigungsänderungen ist. Dachsteine Umlaufend um das zu montierende Modulfeld müssen jeweils mindestens zwei Dachsteine verbleiben. Module Die Module haben eine Baugröße von 1,784 x 1,044 m (Höhe x Breite). Zwischen den Modulen muss ein Spalt von 0,01 m eingehalten werden.

  • Seite 15: Montageschritt 1: Dachlatten (Hilfslatten)

    Montageanleitung SOLON SOLitaire Montageschritt 1: Dachlatten (Hilfslatten) Hinweis Die Dachlatten (Hilfslatten) müssen bauseitig gestellt werden. Die Hilfslatten sichern das Modul am Dach. Achtung! Vorgeschrieben ist die Verwendung von imprägnierten Dachlatten mit einer Mindeststärke von 26 mm. Anzahl Insgesamt benötigen Sie fünf Reihen von Kanthölzern/Dachlatten. Deren jewei- lige Länge berechnet sich aus der Anzahl der Module nebeneinander x 1,05 m.
  • Seite 16 Erste, untere Hilfslatte (16) mittels bauseitig zu stellen- den Schrauben (17) auf Konterlattung bzw. Dachsparren schrauben. Dabei darauf achten, dass der Abstand (untere Kante) zur darunter liegenden Dachlatte (obere Kante) 190 bis 210 mm beträgt. Bei noch vorhandener Eindeckung mit den unteren Ziegelreihen sollte der Abstand der Hilfslatte (untere Kante) zur obersten Kante der vorhandenen Ziegel 170 mm betragen.

  • Seite 17: Montageschritt 2: Montagebretter

    Montageanleitung SOLON SOLitaire Montageschritt 2: Montagebretter Die Montagebretter dienen zur Befestigung der Module. Sie werden vertikal auf die Dachlatten geschraubt. Hinweis Die Montagebretter sowie die Befestigungsschrauben müssen bauseitig gestellt werden. Achtung! Vorgeschrieben ist die Verwendung von imprägnierten Montagebrettern mit einer Stärke von 24 mm und einer Breite von 140 mm bis 180 mm.
  • Seite 18 Linkes Montagebrett (15) auf Dachlatten mit Schrauben (17) befestigen. Dabei darauf achten, dass der Abstand von der linken Kante des Montagebretts bis zur Dachein- deckung 100 mm beträgt. Anschließend zweites Montagebrett (15) mit Schrauben (17) auf Dachlatten befestigen. Dabei darauf achten, dass der Abstand von der Mitte des zweiten Montage- bretts bis zur linken Außenkante des ersten Montage- bretts 350 mm beträgt.

  • Seite 19: Montageschritt 3: Modulmontage

    Krafteinwirkungen auf die Module, wie z. B. das Betreten oder Abstützen auf den Modulen, sind während der gesamten Montage nicht gestattet! Erstes Modul SOLON Blue 250/05 bzw. SOLON Black 250/05 (1) auf die Montagebretter (15) setzen und bis auf die gedoppelten Hilfslatten (16) vorsichtig abrutschen lassen.
  • Seite 20 Das zweite Modul (1) auf den Montagebrettern (15) über dem ersten Modul positionieren. Module (1) gemäß Verschaltungsplan miteinander mittels vor- konfektioniertem Steckersystem elektrisch verbinden. Zweites Modul (1) seitlich an der Dacheindeckung ausrichten und mittels beiliegender SOLON-Sechs- kant-Holzbohrschrauben (2) mit Dichtscheiben auf den Montagebrettern (15) befestigen. Bei weiterer horizontaler Modulreihe die Montageschritte...

  • Seite 21: Montageschritt 4: Montagebretter Für Weitere Vertikale Modulreihe

    Montageanleitung SOLON SOLitaire Montageschritt 4: Montagebretter für weitere vertikale Modulreihe Für die nächste Modulreihe drei weitere Montagebretter (15) mit Schrauben (17) auf den Dachlatten befestigen. Dabei darauf achten, dass der Abstand von der Mitte des folgenden Montagebretts (15) zur Modulkante 350 mm beträgt.

  • Seite 22: Montageschritt 5: Montage Einer Weiteren Modulreihe

    Die Module (1) dürfen nicht auf den Kabeln aufliegen. Module (1) gemäß Verschaltungsplan miteinander mittels vorkonfektionierten Steckersystems elektrisch verbinden. Modul (1) mittels beiliegender SOLON-Sechskant-Holzbohrschrauben (2) mit Dichtscheiben auf den Montagebrettern (15) befestigen. Weitere Module (1) entsprechend der vorangegangenen Montageschritte...

  • Seite 23: Montageschritt 6: Montage Des Dichtgummis

    Für eine leichtere Montage die Unterseite des Dichtgummis (3) mit Gleitmittel (z. B. Spülmittel) benetzen. SOLON-Dichtgummi (3) von oben nach unten bündig in den Spalt zwischen den Modulen (1) eindrücken. SOLON-Dichtgummi (3) oben (am First) mittels Dichtschraube (18) auf Montagebrett sichern.

  • Seite 24: Montageschritt 7: Montagebretter Für Letzte Vertikale Modulreihe

    Montageschritt 7: Montagebretter für letzte vertikale Modulreihe Letztes (linkes) Montagebrett (15) für letzte vertikale Modulreihe mit Schrauben (17) auf den Dachlatten befestigen. Dabei darauf achten, dass der Abstand von der Mitte des Montagebretts (15) bis zur Modulkante 350 mm beträgt. Letztes rechtes Montagebrett (15) mit Schrauben (17) auf den Dachlatten befestigen.
  • Seite 25 Die Module dürfen nicht auf den Kabeln aufliegen. Module (1) gemäß Verschaltungsplan miteinander mittels vorkonfektionierten Steckersystems elektrisch verbinden. Modul (1) mittels beiliegender SOLON-Sechskant-Holzbohrschrauben (2) mit Dichtscheiben auf den Montagebrettern (15) befestigen. Dichtgummi (3) gemäß Montageschritt 6 montieren. Weitere Module (1) entsprechend der vorangegangenen Montageschritte montieren.

  • Seite 26: Montageschritt 8: Prüfung Der Elektrischen Verschaltung

    Moduldatenblatt mal der Anzahl der in Reihe geschalteten Module des Stran- ges. Im Zweifelsfall ziehen Sie zur Prüfung bitte die entsprechenden Zielwer- te aus den von SOLON mitgelieferten Flashreports der verbauten Module zur Prüfung heran. Die Leerlaufspannung ist abhängig von der Modultemperatur, ihr Wert sinkt mit steigender Modultemperatur.

  • Seite 27: Montageschritt 9 Bei 3 Kwp-Kit: Eindeckrahmen - Vorderteile Montieren

    Montageanleitung SOLON SOLitaire Montageschritt 9 bei 3 kWp-Kit: Eindeckrahmen – Vorderteile montieren Die Vorderteile sind Bestandteil des SOLON-Eindeckrahmens. Sie werden unterhalb des Modulfelds montiert. Es gibt ein Vorderteil-Links (4), ein Vorderteil-Mitte (5) und ein Vorderteil-Rechts (6). Zusätzliche Hilfslatte (16) bündig direkt unterhalb...
  • Seite 28 Achtung! Die Eckteile Vorderteil-Links (4) und Vorderteil-Rechts (6) müssen seitlich bündig mit der Außenkante der Montagebretter abschließen. Das Eckteil Vorderteil-Links (4) unter die Moduldicht- lippe bis an die obere Hilfslatte (16) schieben. Das Blech seitlich am Modul ausrichten und mittels Dichtschrauben (7) an der unteren Hilfslatte (16) befestigen.
  • Seite 29 Montageanleitung SOLON SOLitaire Abschließend Vorderteil-Rechts (6) bis an die obere Hilfslatte (16) schieben, in das Modul (1) einhaken, seit- lich am Modul ausrichten und mittels Dichtschrauben (7) an der unteren Dachlatte befestigen. Aluminiumschürze an die Form der Dachziegel (bzw. Dachsteine) anpassen.

  • Seite 30: Montageschritt 10 Bei 3 Kwp-Kit: Seitenteile Montieren

    Montageschritt 10 bei 3 kWp-Kit: Seitenteile montieren Die Seitenteile sind Bestandteil des SOLON-Eindeckrahmens. Es gibt ein Seitenteil-Links (8) und ein Seitenteil-Rechts (9). Sie werden seitlich vom Modulfeld montiert. Hinweis Bei der Montage der Seitenteile (8, 9) stets von unten nach oben arbeiten.
  • Seite 31 Montageanleitung SOLON SOLitaire Achtung! Bei Montage des Seitenteils darauf achten, dass das Seitenteil unten bündig mit der Dichtlippe des Moduls abschließt. Oberes Seitenteil-Links (8) gemäß dem unterem Seitenteil-Links montieren. Achtung! Aufgebogenen Falz des unteren Seitenteil-Links (8) zurückbiegen. Seitenteil-Links (8) mit Hafter (10) an jede zweite Dachlatte nageln.

  • Seite 32: Montageschritt 11 Bei 3 Kwp-Kit: Obere Blecheindeckung Montieren

    Montageschritt 11 bei 3 kWp-Kit: Obere Blecheindeckung montieren Die Oberteile sind Bestandteil des SOLON-Eindeckrahmens. Sie werden oberhalb des Modulfelds montiert. Es gibt ein Oberteil-Links (11a), ein Oberteil-Rechts (12a) und ein Oberteil-Mitte (13a). Zwei Hilfslatten (16) oberhalb der oberen Modulreihe auf die Konterlattung/Dachsparren schrauben.
  • Seite 33 Montageanleitung SOLON SOLitaire Hinweis An den Oberteilen sind innen Blechstreifen montiert, die bei der Montage in die Aussparungen unterhalb der Module einhaken müssen. Oberteil-Links (11a) mit leichtem Druck von oben auf das Seitenteil-Links (8) aufschieben. Gleichzeitig das Oberteil-Links (11a) unter leichtem Druck nach unten schieben, bis das Blech in das Modul (1) einhakt.
  • Seite 34 Oberteil-Mitte (13a) auf die beiden Oberteile-Links (11a) und Oberteil-Rechts (12a) montieren. Dazu zunächst auf die Überlappung je eine Silikonraupe setzen. Dann Oberteil-Mitte (13a) unter leichtem Druck nach unten schieben, bis das Blech in das Modul (1) einhakt. Abschließend Oberteil-Mitte (13a) mit vier bis fünf Dicht- schrauben an der oberen Hilfslatte (16) befestigen.

  • Seite 35: Montageschritt 9 Variable Verblechung: Eindeckrahmen - Vorderteile Montieren

    Montageanleitung SOLON SOLitaire Montageschritt 9 variable Verblechung: Eindeckrahmen – Vorderteile montieren Die Vorderteile sind Bestandteil des SOLON-Eindeckrahmens. Sie werden unterhalb des Modulfelds montiert. Es gibt ein Vorderteil-Rechts und ein Vorderteil-Links. Ab einer Anzahl von drei vertikalen Modulreihen werden auch mittlere Vorderteile (5) montiert.
  • Seite 36 Achtung! Die Eckteile Vorderteil-Links (4) und Vorderteil-Rechts (6) müssen seitlich bündig mit der Außenkante der Montagebretter abschließen. Das Eckteil Vorderteil-Links (4) unter die Moduldichtlip- pe bis an die obere Hilfslatte (16) schieben. Das Blech seitlich am Modul ausrichten und mittels Dichtschrauben (7) an der unteren Hilfslatte (16) befestigen.
  • Seite 37 Montageanleitung SOLON SOLitaire Abschließend Vorderteil-Rechts (6) bis an die obere Hilfslatte (16) schieben, in das Modul (1) einhaken, seit- lich am Modul ausrichten und mittels Dichtschrauben (7) an der unteren Dachlatte befestigen. Aluminiumschürze an die Form der Dachziegel (bzw. Dachsteine) anpassen.

  • Seite 38: Montageschritt 10 Variable Verblechung: Seitenteile Montieren

    Montageschritt 10 variable Verblechung: Seitenteile montieren Die Seitenteile sind Bestandteil des SOLON-Eindeckrahmens. Es gibt ein Seitenteil-Links (8) und ein Seitenteil-Rechts (9). Sie werden seitlich vom Modulfeld montiert. Hinweis Bei der Montage der Seitenteile (8,9) stets von unten nach oben arbeiten.
  • Seite 39 Montageanleitung SOLON SOLitaire Achtung! Bei Montage des Seitenteils darauf achten, dass das Seitenteil unten bündig mit der Dichtlippe des Moduls abschließt. Ggf. weitere Seitenteile-Links (8) gemäß dem unterem Seitenteil-Links montieren. Achtung! Aufgebogenen Falz des unteren Seitenteil-Links (8) zurückbiegen. Seitenteil-Links (8) mit Hafter (10) an jede zweite Dach- latte nageln.

  • Seite 40: Montageschritt 11 Variable Verblechung: Obere Blecheindeckung Montieren

    Montageschritt 11 variable Verblechung: Obere Blecheindeckung montieren Die Oberteile sind Bestandteil des SOLON-Eindeckrahmens. Sie werden ober- halb des Modulfelds montiert. Im Grundset sind ein Oberteil-Rechts (12b) und ein Oberteil-Links (11b) enthalten. Die Anzahl vertikaler Modulreihen kann durch das Oberteil des Erweiterungssets (Oberteil Mitte variabel (13b)) vergrößert werden.
  • Seite 41 Montageanleitung SOLON SOLitaire Hinweis An den Oberteilen sind innen zwei Blechstreifen montiert, die bei der Montage in die Aussparungen unterhalb der Module einhaken müssen. Oberteil-Links (11b) auf das Seitenteil-Links (8) unter leichtem Druck nach unten schieben, bis das Blech in das Modul (1) einhakt.
  • Seite 42 Oberteil-Mitte (13b) mittels zwei Dichtschrauben (7) an der oberen Hilfslatte (16) befestigen. Hinweis Ggf. weitere Oberteile-Mitte (13b) gemäß dem ersten Oberteil-Mitte montieren. Abschließend Oberteil-Rechts (12b) gemäß Oberteil-Links (11b) montieren. Achtung! Montagepositionen von Spezial-Dichtschraube und Dichtschraube nicht vertauschen. Je eine Stoßabdeckung (20) mit zwei Spezialdicht- schrauben (21) und eine Dichtschraube (7) auf ein Unterlagsblech (19) schrauben.

  • Seite 43: Montageschritt 12: Abschließende Dichtmaßnahmen

    Kehldichtstreifen (14) passend auf Länge zuschneiden und auf die Oberteile (11, 12, 13) kleben. Kehldichtstreifen (14) auch an Seitenteile (8, 9) anbringen. Unteres Ende des Solon-Dichtgummis (3) mittels Dichtschraube (lang) (18) auf der Hilfslatte befestigen. Dazu nicht eindrückbares unteres Stegprofil des SOLON- Dichtgummis (3) zurückschneiden.
  • Seite 44 Die Dacheindeckung muss auf den Oberteilen (11, 12, 13) bis auf Höhe der ersten Bugkante der Ober- teile aufliegen. Ggf. die Dachziegel (bzw. Dachsteine) entsprechend kürzen. Fehlende seitliche Dachziegel (bzw. Dachsteine) einsetzen. Dabei Dachziegel (bzw. Dachsteine) ggf. auf das richtige Maß kürzen.

  • Seite 45: Wartung Und Reinigung

    Die Neigung der Module ist für eine Reinigung der SOLON-Module von Staub und Schmutz durch Regen im Allgemeinen ausreichend. Auch Schnee rutscht in der Regel selber von den SOLON- Modulen ab. Bei starken Verschmutzungen kann eine Reinigung mit viel Wasser bei einer Wassertemperatur von max.

  • Seite 46: Technisches Datenblatt Und Verarbeitungshinweise Des Butylstreifens

    Kleb- und Dichtstoffe für die industrielle Anwendung Butyl Sealants TECHNISCHES DATENBLATT Butyl 1185 grau - Butyl-Dichtstoff in Profilform - PRODUKTBESCHREIBUNG Thermoplastischer Dichtstoff mit sehr guter Oberflächenklebrigkeit. Für Abdichtungen oder Fixierungen, die keine mechanischen Kräfte übertragen müssen. ANWENDUNGSBEREICH Geeignet für Innen- und Außenanwendungen Transportation Transportation Abdichtung von Überlappungsfugen...
  • Seite 47 TECHNISCHES DATENBLATT Butyl 1185 grau - Seite 2 - TECHNISCHE DATEN Chemische Basis: Synthesekautschuk (Basis IIR / PIB) Farbe: grau Dichte 1,35 (Pyknometer; 23°C) (anlehnend DIN 53217) Penetration 40 – 60 (150g Kegel; 20°C; 5sec) (anlehnend DIN 51580) 10mm Schmelzindex 60 –...
  • Seite 53 SOLON Energy GmbH Am Studio 16 12489 Berlin · Germany Phone +49 30 81879-0 +49 30 81879-9999 E-Mail components@solon.com...
