Montageanleitung SOLON SOLitaire
Montageschritt 9 variable Verblechung:
Eindeckrahmen – Vorderteile montieren

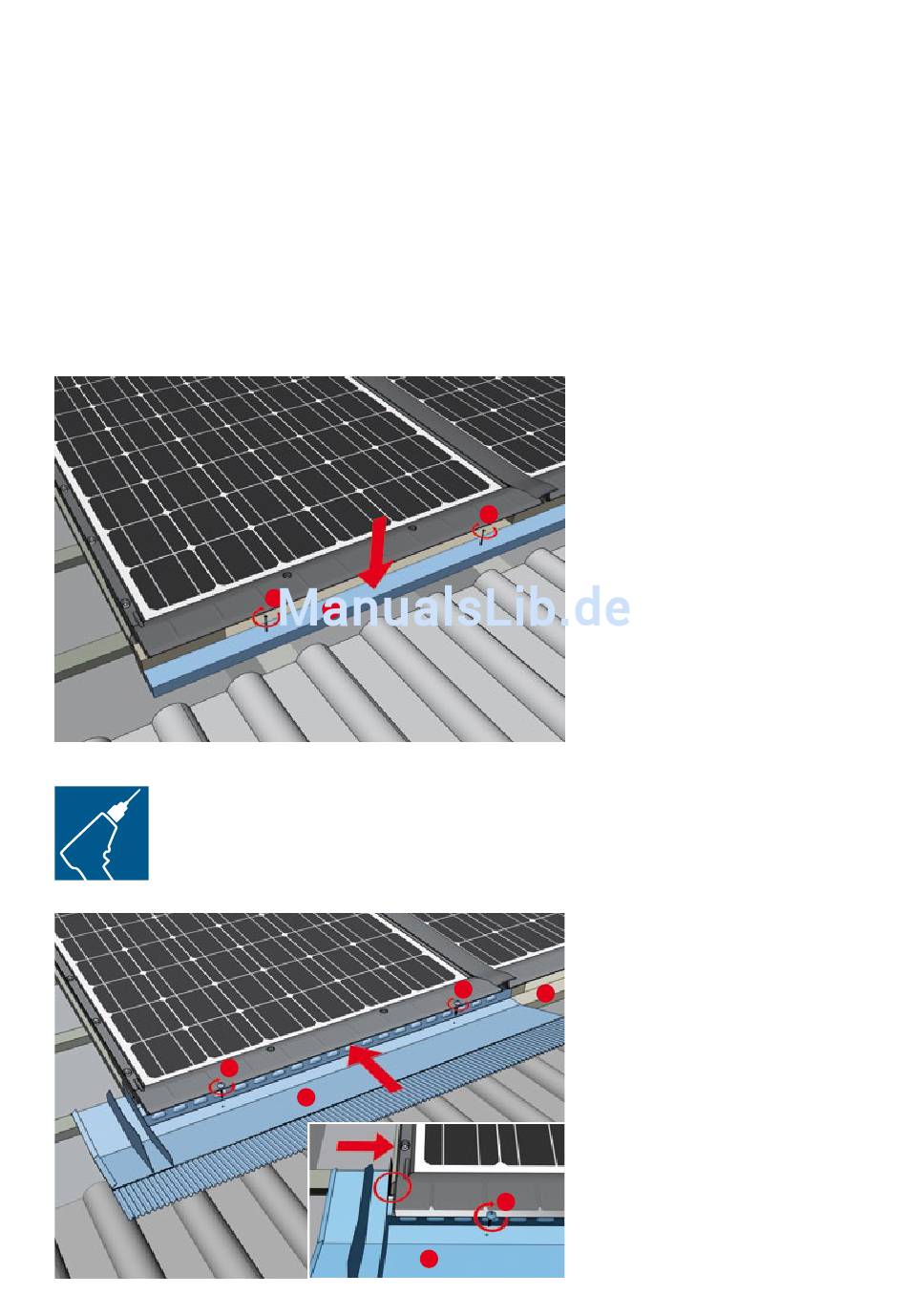

Die Vorderteile sind Bestandteil des SOLON-Eindeckrahmens. Sie werden
unterhalb des Modulfelds montiert. Es gibt ein Vorderteil-Rechts und ein
Vorderteil-Links. Ab einer Anzahl von drei vertikalen Modulreihen werden
auch mittlere Vorderteile (5) montiert.
Zusätzliche Hilfslatte (16) bündig direkt unterhalb der
unteren, gedoppelten Hilfslatten (siehe Montageschritt 1)
mit Schrauben (17) auf Konterlattung/Dachsparren befes-
tigen. Ein seitlicher Überstand dieser Dachlatte gegenüber
den darüber liegenden Dachlatten ist erlaubt, jedoch nicht
erforderlich.
7
17
16
4
4
17
7
16
7
35
