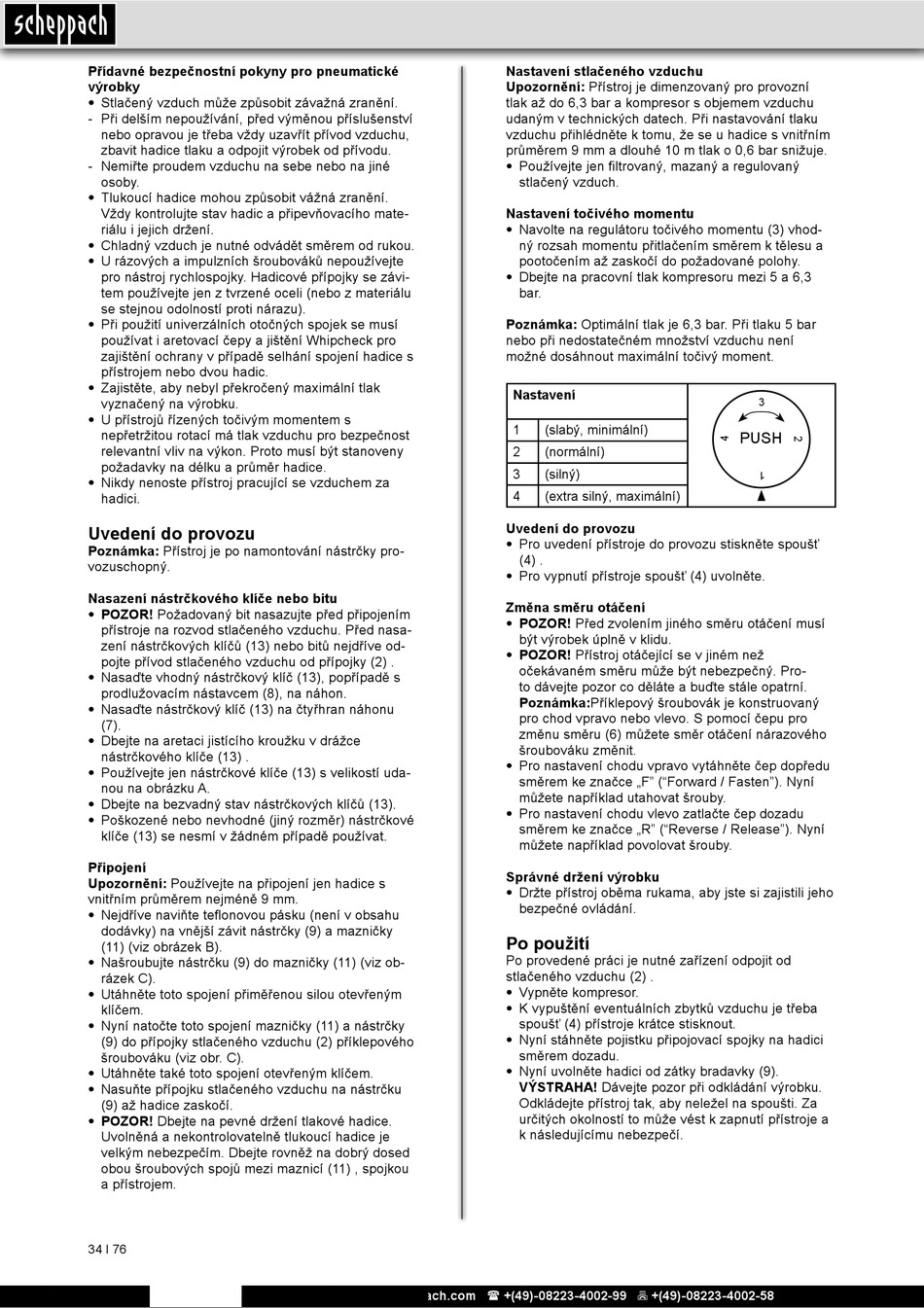

Uvedení Do Provozu - Scheppach 7906100717 Originalbetriebsanleitung

Přídavné bezpečnostní pokyny pro pneumatické
výrobky
• Stlačený vzduch může způsobit závažná zranění.
- Při delším nepoužívání, před výměnou příslušenství
nebo opravou je třeba vždy uzavřít přívod vzduchu,
zbavit hadice tlaku a odpojit výrobek od přívodu.
- Nemiřte proudem vzduchu na sebe nebo na jiné
osoby.
• Tlukoucí hadice mohou způsobit vážná zranění.
Vždy kontrolujte stav hadic a připevňovacího mate-
riálu i jejich držení.
• Chladný vzduch je nutné odvádět směrem od rukou.
• U rázových a impulzních šroubováků nepoužívejte
pro nástroj rychlospojky. Hadicové přípojky se závi-
tem používejte jen z tvrzené oceli (nebo z materiálu
se stejnou odolností proti nárazu).
• Při použití univerzálních otočných spojek se musí
používat i aretovací čepy a jištění Whipcheck pro
zajištění ochrany v případě selhání spojení hadice s
přístrojem nebo dvou hadic.
• Zajistěte, aby nebyl překročený maximální tlak
vyznačený na výrobku.
• U přístrojů řízených točivým momentem s
nepřetržitou rotací má tlak vzduchu pro bezpečnost
relevantní vliv na výkon. Proto musí být stanoveny
požadavky na délku a průměr hadice.
• Nikdy nenoste přístroj pracující se vzduchem za
hadici.
Uvedení do provozu
Poznámka: Přístroj je po namontování nástrčky pro-
vozuschopný.
Nasazení nástrčkového klíče nebo bitu
• POZOR! Požadovaný bit nasazujte před připojením
přístroje na rozvod stlačeného vzduchu. Před nasa-
zení nástrčkových klíčů (13) nebo bitů nejdříve od-
pojte přívod stlačeného vzduchu od přípojky (2) .
• Nasaďte vhodný nástrčkový klíč (13), popřípadě s
prodlužovacím nástavcem (8), na náhon.
• Nasaďte nástrčkový klíč (13) na čtyřhran náhonu
(7).
• Dbejte na aretaci jistícího kroužku v drážce
nástrčkového klíče (13) .
• Používejte jen nástrčkové klíče (13) s velikostí uda-
nou na obrázku A.
• Dbejte na bezvadný stav nástrčkových klíčů (13).
• Poškozené nebo nevhodné (jiný rozměr) nástrčkové
klíče (13) se nesmí v žádném případě používat.
Připojení
Upozornění: Používejte na připojení jen hadice s
vnitřním průměrem nejméně 9 mm.
• Nejdříve naviňte teflonovou pásku (není v obsahu
dodávky) na vnější závit nástrčky (9) a mazničky
(11) (viz obrázek B).
• Našroubujte nástrčku (9) do mazničky (11) (viz ob-
rázek C).
• Utáhněte toto spojení přiměřenou silou otevřeným
klíčem.
• Nyní natočte toto spojení mazničky (11) a nástrčky
(9) do přípojky stlačeného vzduchu (2) příklepového
šroubováku (viz obr. C).
• Utáhněte také toto spojení otevřeným klíčem.
• Nasuňte přípojku stlačeného vzduchu na nástrčku
(9) až hadice zaskočí.
• POZOR! Dbejte na pevné držení tlakové hadice.
Uvolněná a nekontrolovatelně tlukoucí hadice je
velkým nebezpečím. Dbejte rovněž na dobrý dosed
obou šroubových spojů mezi maznicí (11) , spojkou
a přístrojem.
34 І 76
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Nastavení stlačeného vzduchu
Upozornění: Přístroj je dimenzovaný pro provozní
tlak až do 6,3 bar a kompresor s objemem vzduchu
udaným v technických datech. Při nastavování tlaku
vzduchu přihlédněte k tomu, že se u hadice s vnitřním
průměrem 9 mm a dlouhé 10 m tlak o 0,6 bar snižuje.
• Používejte jen filtrovaný, mazaný a regulovaný
stlačený vzduch.
Nastavení točivého momentu
• Navolte na regulátoru točivého momentu (3) vhod-
ný rozsah momentu přitlačením směrem k tělesu a
pootočením až zaskočí do požadované polohy.
• Dbejte na pracovní tlak kompresoru mezi 5 a 6,3
bar.
Poznámka: Optimální tlak je 6,3 bar. Při tlaku 5 bar
nebo při nedostatečném množství vzduchu není
možné dosáhnout maximální točivý moment.
Nastavení
1 (slabý, minimální)
2 (normální)
3 (silný)
4 (extra silný, maximální)
Uvedení do provozu
• Pro uvedení přístroje do provozu stiskněte spoušť
(4) .
• Pro vypnutí přístroje spoušť (4) uvolněte.
Změna směru otáčení
• POZOR! Před zvolením jiného směru otáčení musí
být výrobek úplně v klidu.
• POZOR! Přístroj otáčející se v jiném než
očekávaném směru může být nebezpečný. Pro-
to dávejte pozor co děláte a buďte stále opatrní.
Poznámka:Příklepový šroubovák je konstruovaný
pro chod vpravo nebo vlevo. S pomocí čepu pro
změnu směru (6) můžete směr otáčení nárazového
šroubováku změnit.
• Pro nastavení chodu vpravo vytáhněte čep dopředu
směrem ke značce „F" ("Forward / Fasten"). Nyní
můžete například utahovat šrouby.
• Pro nastavení chodu vlevo zatlačte čep dozadu
směrem ke značce „R" ("Reverse / Release"). Nyní
můžete například povolovat šrouby.
Správné držení výrobku
• Držte přístroj oběma rukama, aby jste si zajistili jeho
bezpečné ovládání.
Po použití
Po provedené práci je nutné zařízení odpojit od
stlačeného vzduchu (2) .
• Vypněte kompresor.
• K vypuštění eventuálních zbytků vzduchu je třeba
spoušť (4) přístroje krátce stisknout.
• Nyní stáhněte pojistku připojovací spojky na hadici
směrem dozadu.
• Nyní uvolněte hadici od zátky bradavky (9).
VÝSTRAHA! Dávejte pozor při odkládání výrobku.
Odkládejte přístroj tak, aby neležel na spoušti. Za
určitých okolností to může vést k zapnutí přístroje a
k následujícímu nebezpečí.
PUSH
