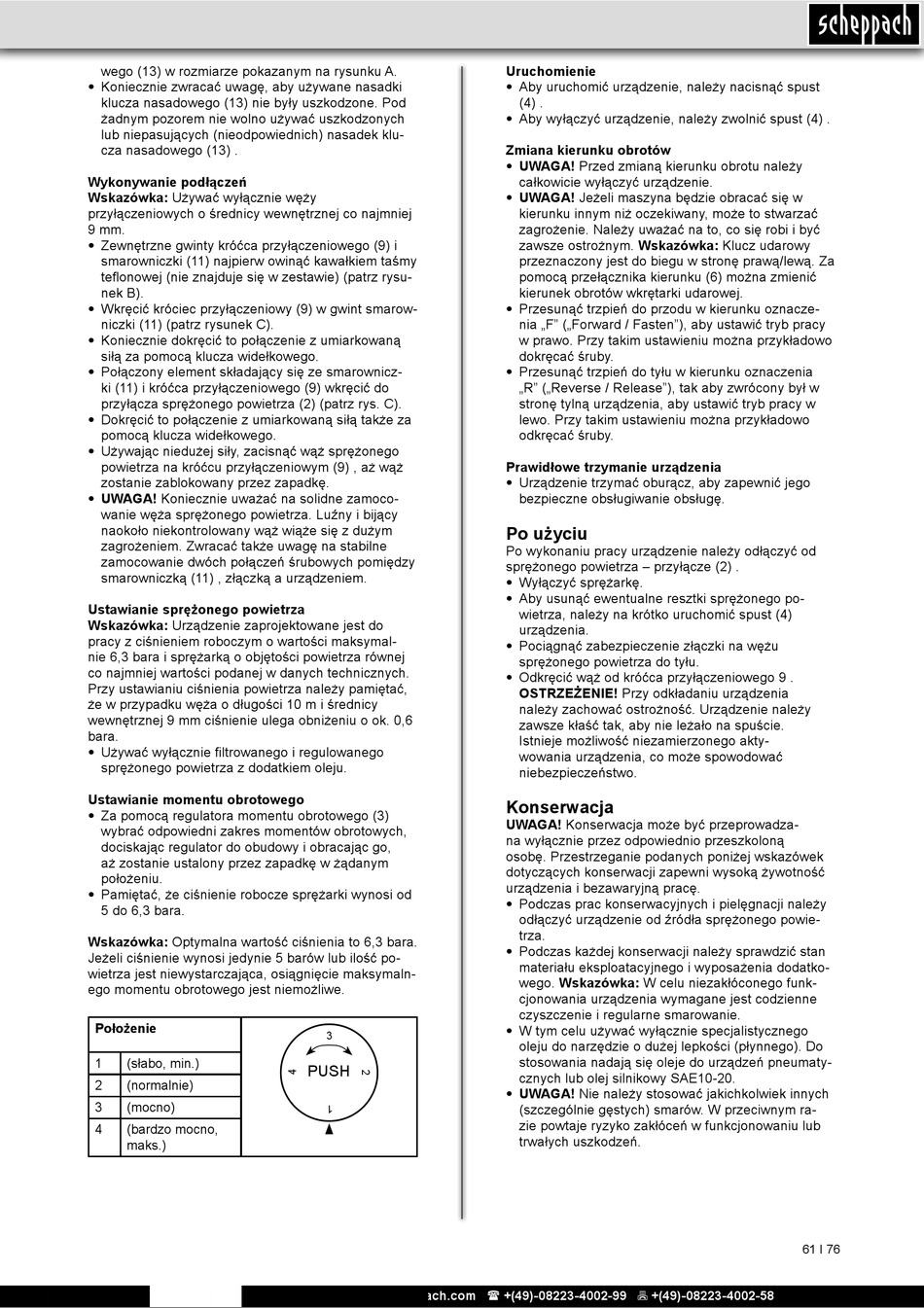

wego (13) w rozmiarze pokazanym na rysunku A.
• Koniecznie zwracać uwagę, aby używane nasadki
klucza nasadowego (13) nie były uszkodzone. Pod
żadnym pozorem nie wolno używać uszkodzonych
lub niepasujących (nieodpowiednich) nasadek klu-
cza nasadowego (13) .
Wykonywanie podłączeń
Wskazówka: Używać wyłącznie węży
przyłączeniowych o średnicy wewnętrznej co najmniej
9 mm.
• Zewnętrzne gwinty króćca przyłączeniowego (9) i
smarowniczki (11) najpierw owinąć kawałkiem taśmy
teflonowej (nie znajduje się w zestawie) (patrz rysu-
nek B).
• Wkręcić króciec przyłączeniowy (9) w gwint smarow-
niczki (11) (patrz rysunek C).
• Koniecznie dokręcić to połączenie z umiarkowaną
siłą za pomocą klucza widełkowego.
• Połączony element składający się ze smarownicz-
ki (11) i króćca przyłączeniowego (9) wkręcić do
przyłącza sprężonego powietrza (2) (patrz rys. C).
• Dokręcić to połączenie z umiarkowaną siłą także za
pomocą klucza widełkowego.
• Używając niedużej siły, zacisnąć wąż sprężonego
powietrza na króćcu przyłączeniowym (9) , aż wąż
zostanie zablokowany przez zapadkę.
• UWAGA! Koniecznie uważać na solidne zamoco-
wanie węża sprężonego powietrza. Luźny i bijący
naokoło niekontrolowany wąż wiąże się z dużym
zagrożeniem. Zwracać także uwagę na stabilne
zamocowanie dwóch połączeń śrubowych pomiędzy
smarowniczką (11) , złączką a urządzeniem.
Ustawianie sprężonego powietrza
Wskazówka: Urządzenie zaprojektowane jest do
pracy z ciśnieniem roboczym o wartości maksymal-
nie 6,3 bara i sprężarką o objętości powietrza równej
co najmniej wartości podanej w danych technicznych.
Przy ustawianiu ciśnienia powietrza należy pamiętać,
że w przypadku węża o długości 10 m i średnicy
wewnętrznej 9 mm ciśnienie ulega obniżeniu o ok. 0,6
bara.
• Używać wyłącznie filtrowanego i regulowanego
sprężonego powietrza z dodatkiem oleju.
Ustawianie momentu obrotowego
• Za pomocą regulatora momentu obrotowego (3)
wybrać odpowiedni zakres momentów obrotowych,
dociskając regulator do obudowy i obracając go,
aż zostanie ustalony przez zapadkę w żądanym
położeniu.
• Pamiętać, że ciśnienie robocze sprężarki wynosi od
5 do 6,3 bara.
Wskazówka: Optymalna wartość ciśnienia to 6,3 bara.
Jeżeli ciśnienie wynosi jedynie 5 barów lub ilość po-
wietrza jest niewystarczająca, osiągnięcie maksymaln-
ego momentu obrotowego jest niemożliwe.
Położenie
1 (słabo, min.)
2 (normalnie)
3 (mocno)
4 (bardzo mocno,
maks.)
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
PUSH
Uruchomienie
• Aby uruchomić urządzenie, należy nacisnąć spust
(4) .
• Aby wyłączyć urządzenie, należy zwolnić spust (4) .
Zmiana kierunku obrotów
• UWAGA! Przed zmianą kierunku obrotu należy
całkowicie wyłączyć urządzenie.
• UWAGA! Jeżeli maszyna będzie obracać się w
kierunku innym niż oczekiwany, może to stwarzać
zagrożenie. Należy uważać na to, co się robi i być
zawsze ostrożnym. Wskazówka: Klucz udarowy
przeznaczony jest do biegu w stronę prawą/lewą. Za
pomocą przełącznika kierunku (6) można zmienić
kierunek obrotów wkrętarki udarowej.
• Przesunąć trzpień do przodu w kierunku oznacze-
nia „F" („Forward / Fasten"), aby ustawić tryb pracy
w prawo. Przy takim ustawieniu można przykładowo
dokręcać śruby.
• Przesunąć trzpień do tyłu w kierunku oznaczenia
„R" („Reverse / Release"), tak aby zwrócony był w
stronę tylną urządzenia, aby ustawić tryb pracy w
lewo. Przy takim ustawieniu można przykładowo
odkręcać śruby.
Prawidłowe trzymanie urządzenia
• Urządzenie trzymać oburącz, aby zapewnić jego
bezpieczne obsługiwanie obsługę.
Po użyciu
Po wykonaniu pracy urządzenie należy odłączyć od
sprężonego powietrza – przyłącze (2) .
• Wyłączyć sprężarkę.
• Aby usunąć ewentualne resztki sprężonego po-
wietrza, należy na krótko uruchomić spust (4)
urządzenia.
• Pociągnąć zabezpieczenie złączki na wężu
sprężonego powietrza do tyłu.
• Odkręcić wąż od króćca przyłączeniowego 9 .
OSTRZEŻENIE! Przy odkładaniu urządzenia
należy zachować ostrożność. Urządzenie należy
zawsze kłaść tak, aby nie leżało na spuście.
Istnieje możliwość niezamierzonego akty-
wowania urządzenia, co może spowodować
niebezpieczeństwo.
Konserwacja
UWAGA! Konserwacja może być przeprowadza-
na wyłącznie przez odpowiednio przeszkoloną
osobę. Przestrzeganie podanych poniżej wskazówek
dotyczących konserwacji zapewni wysoką żywotność
urządzenia i bezawaryjną pracę.
• Podczas prac konserwacyjnych i pielęgnacji należy
odłączyć urządzenie od źródła sprężonego powie-
trza.
• Podczas każdej konserwacji należy sprawdzić stan
materiału eksploatacyjnego i wyposażenia dodatko-
wego. Wskazówka: W celu niezakłóconego funk-
cjonowania urządzenia wymagane jest codzienne
czyszczenie i regularne smarowanie.
• W tym celu używać wyłącznie specjalistycznego
oleju do narzędzie o dużej lepkości (płynnego). Do
stosowania nadają się oleje do urządzeń pneumaty-
cznych lub olej silnikowy SAE10-20.
• UWAGA! Nie należy stosować jakichkolwiek innych
(szczególnie gęstych) smarów. W przeciwnym ra-
zie powtaje ryzyko zakłóceń w funkcjonowaniu lub
trwałych uszkodzeń.
