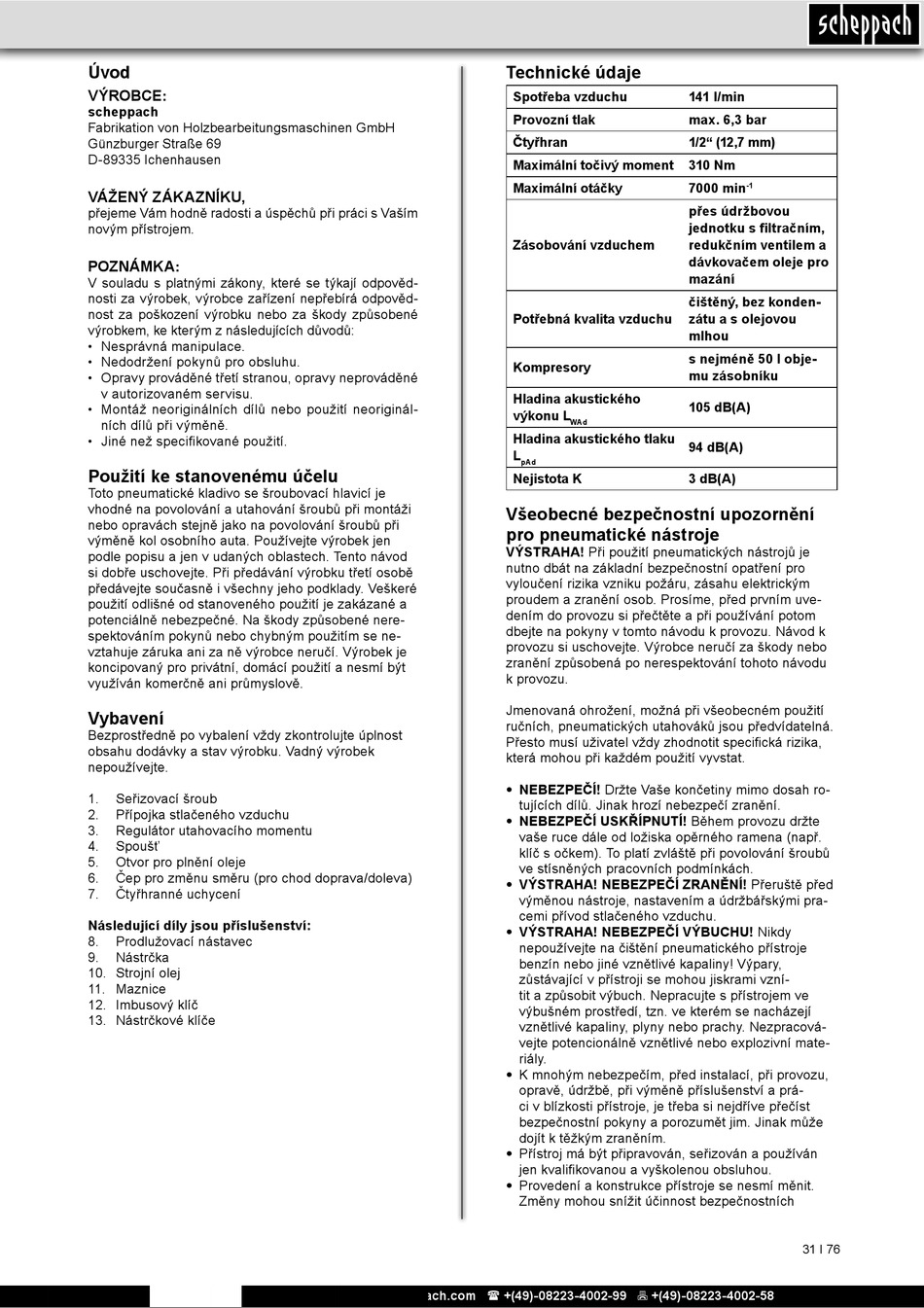

Úvod
VÝROBCE
:
scheppach
Fabrikation von Holzbearbeitungsmaschinen GmbH
Günzburger Straße 69
D-89335 Ichenhausen
VÁŽENÝ ZÁKAZNÍKU,
přejeme Vám hodně radosti a úspěchů při práci s Vaším
novým přístrojem.
POZNÁMKA
:
V souladu s platnými zákony, které se týkají odpověd-
nosti za výrobek, výrobce zařízení nepřebírá odpověd-
nost za poškození výrobku nebo za škody způsobené
výrobkem, ke kterým z následujících důvodů:
• Nesprávná manipulace.
• Nedodržení pokynů pro obsluhu.
• Opravy prováděné třetí stranou, opravy neprováděné
v autorizovaném servisu.
• Montáž neoriginálních dílů nebo použití neoriginál-
ních dílů při výměně.
• Jiné než specifikované použití.
Použití ke stanovenému účelu
Toto pneumatické kladivo se šroubovací hlavicí je
vhodné na povolování a utahování šroubů při montáži
nebo opravách stejně jako na povolování šroubů při
výměně kol osobního auta. Používejte výrobek jen
podle popisu a jen v udaných oblastech. Tento návod
si dobře uschovejte. Při předávání výrobku třetí osobě
předávejte současně i všechny jeho podklady. Veškeré
použití odlišné od stanoveného použití je zakázané a
potenciálně nebezpečné. Na škody způsobené nere-
spektováním pokynů nebo chybným použitím se ne-
vztahuje záruka ani za ně výrobce neručí. Výrobek je
koncipovaný pro privátní, domácí použití a nesmí být
využíván komerčně ani průmyslově.
Vybavení
Bezprostředně po vybalení vždy zkontrolujte úplnost
obsahu dodávky a stav výrobku. Vadný výrobek
nepoužívejte.
1. Seřizovací šroub
2. Přípojka stlačeného vzduchu
3. Regulátor utahovacího momentu
4. Spoušť
5. Otvor pro plnění oleje
6. Čep pro změnu směru (pro chod doprava/doleva)
7. Čtyřhranné uchycení
Následující díly jsou příslušenství:
8. Prodlužovací nástavec
9. Nástrčka
10. Strojní olej
11. Maznice
12. Imbusový klíč
13. Nástrčkové klíče
 www.scheppach.com  service@scheppach.com  +(49)-08223-4002-99  +(49)-08223-4002-58
Technické údaje
Spotřeba vzduchu
Provozní tlak
Čtyřhran
Maximální točivý moment
Maximální otáčky
Zásobování vzduchem
Potřebná kvalita vzduchu
Kompresory
Hladina akustického
výkonu L
WAd
Hladina akustického tlaku
L
pAd
Nejistota K
Všeobecné bezpečnostní upozornění
pro pneumatické nástroje
VÝSTRAHA! Při použití pneumatických nástrojů je
nutno dbát na základní bezpečnostní opatření pro
vyloučení rizika vzniku požáru, zásahu elektrickým
proudem a zranění osob. Prosíme, před prvním uve-
dením do provozu si přečtěte a při používání potom
dbejte na pokyny v tomto návodu k provozu. Návod k
provozu si uschovejte. Výrobce neručí za škody nebo
zranění způsobená po nerespektování tohoto návodu
k provozu.
Jmenovaná ohrožení, možná při všeobecném použití
ručních, pneumatických utahováků jsou předvídatelná.
Přesto musí uživatel vždy zhodnotit specifická rizika,
která mohou při každém použití vyvstat.
• NEBEZPEČÍ! Držte Vaše končetiny mimo dosah ro-
tujících dílů. Jinak hrozí nebezpečí zranění.
• NEBEZPEČÍ USKŘÍPNUTÍ! Během provozu držte
vaše ruce dále od ložiska opěrného ramena (např.
klíč s očkem). To platí zvláště při povolování šroubů
ve stísněných pracovních podmínkách.
• VÝSTRAHA! NEBEZPEČÍ ZRANĚNÍ! Přeruště před
výměnou nástroje, nastavením a údržbářskými pra-
cemi přívod stlačeného vzduchu.
• VÝSTRAHA! NEBEZPEČÍ VÝBUCHU! Nikdy
nepoužívejte na čištění pneumatického přístroje
benzín nebo jiné vznětlivé kapaliny! Výpary,
zůstávající v přístroji se mohou jiskrami vzní-
tit a způsobit výbuch. Nepracujte s přístrojem ve
výbušném prostředí, tzn. ve kterém se nacházejí
vznětlivé kapaliny, plyny nebo prachy. Nezpracová-
vejte potencionálně vznětlivé nebo explozivní mate-
riály.
• K mnohým nebezpečím, před instalací, při provozu,
opravě, údržbě, při výměně příslušenství a prá-
ci v blízkosti přístroje, je třeba si nejdříve přečíst
bezpečnostní pokyny a porozumět jim. Jinak může
dojít k těžkým zraněním.
• Přístroj má být připravován, seřizován a používán
jen kvalifikovanou a vyškolenou obsluhou.
• Provedení a konstrukce přístroje se nesmí měnit.
Změny mohou snížit účinnost bezpečnostních
141 l/min
max. 6,3 bar
1/2" (12,7 mm)
310 Nm
7000 min
-1
přes údržbovou
jednotku s filtračním,
redukčním ventilem a
dávkovačem oleje pro
mazání
čištěný, bez konden-
zátu a s olejovou
mlhou
s nejméně 50 l obje-
mu zásobníku
105 dB(A)
94 dB(A)
3 dB(A)
31 І 76
