3 Geräteübersicht
Bei der Übertragung der Wärme vom Abgas zum Heizwas-
ser kühlt sich das Abgas ab. Dabei entsteht Kondenswasser.
Das Kondenswasser kann über den Abgassammler in eine
externe Öl-Neutralisationseinrichtung abgeführt werden.
Die Öl-Neutralisationseinrichtung neutralisiert das Kon-
denswasser vor der Einleitung in das Abwassersystem.
Das Heizwasser im Kessel hat eine Temperaturschichtung.
Im oberen Bereich des Kessels ist das Heizwasser heiß, im
unteren Bereich des Kessels ist das Heizwasser kalt. Das
heiße Heizwasser fließt durch den Heizungsvorlauf in die
Heizkörper oder ggf. in einen Warmwasserspeicher. In den
Heizkörpern gibt das Heizwasser seine Wärme an die Um-
gebung ab. Das kalte Heizwasser fließt durch den Heizungs-
rücklauf in den Kessel zurück. Wenn ein Warmwasserspei-
cher angeschlossen ist, dann fließt über den Speicherrück-
lauf zusätzlich warmes Wasser in den Kessel. Dadurch er-
gibt sich eine optimale Temperaturschichtung im Kessel.
3.3
Übersicht über die Bedienelemente
Die Bedienung der wichtigsten Funktionen des Öl-Brenn-
wertkessels erfolgt über Bedienelemente des Schaltkas-
tens, der sich unter dem Deckel befindet. In diesen Schalt-
kasten können auch die Einbauregler aus dem Zubehörpro-
gramm eingesetzt werden.

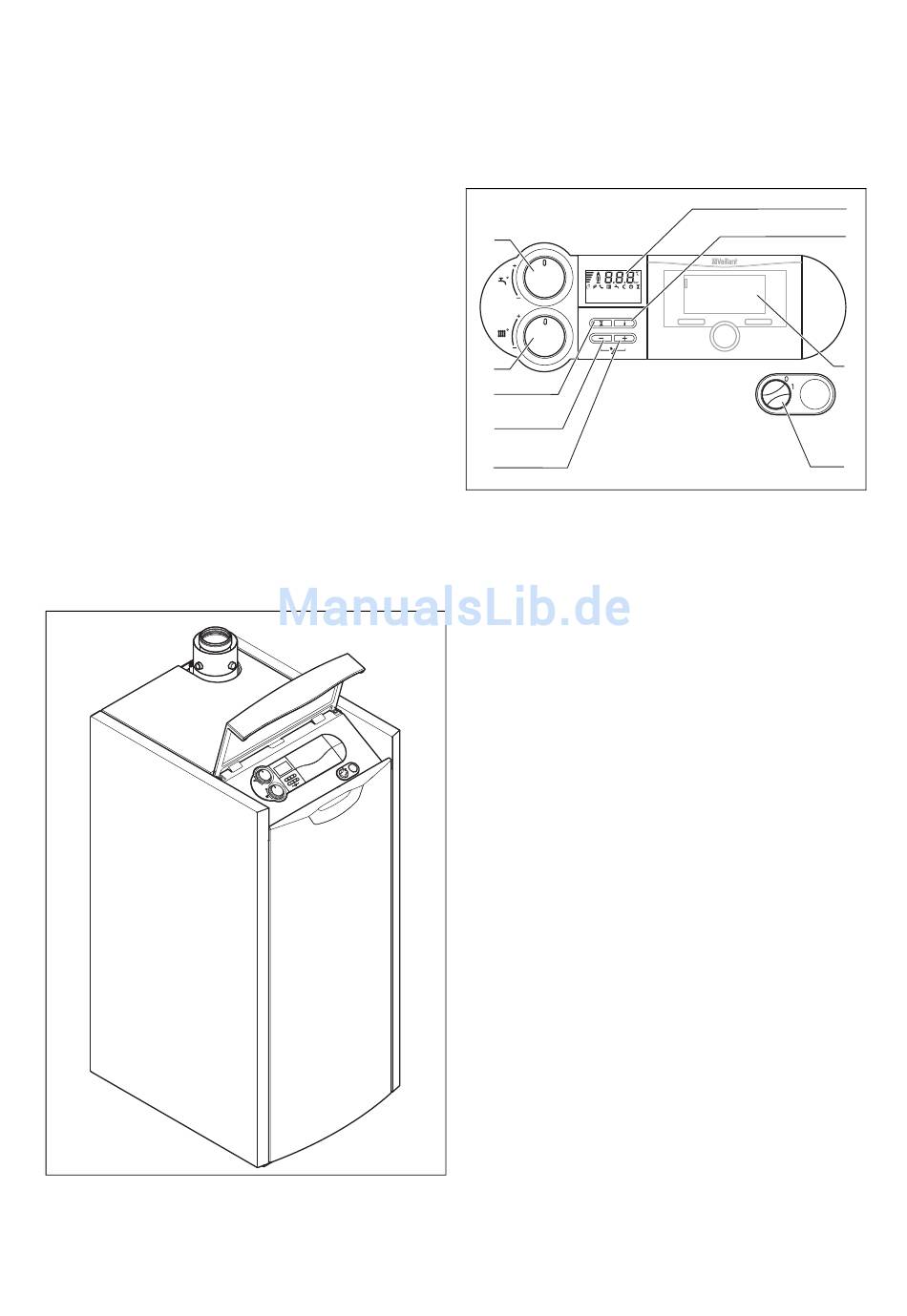

3.5: Frontklappe öffnen
10
Die Bedienelemente sind nach dem Öffnen des Deckels zu-
gänglich.
Bedienelemente
9
8
7
6
5
3.6: Bedienelemente
1
Display
2
Taste «i»
3
Regler (Zubehör)
4 Hauptschalter
5
Taste «+»
Das Display zeigt die aktuelle Heizungsvorlauftemperatur,
den Anlagendruck der Heizungsanlage, die Betriebsart oder
bestimmte Zusatzinformationen an.
Die Taste «i» dient zum Abrufen von Statusinformationen.
Der als Zubehör erhältliche Regler regelt die Vorlauftempe-
ratur abhängig von der Außentemperatur automatisch.
Der Hauptschalter dient zum Ein- und Ausschalten des Ge-
räts.
Die Taste «+» dient zur Anzeige der Speichertemperatur
(falls das Gerät mit einem Speichertemperaturfühler ausge-
stattet ist).
Die Taste «−» dient zur Anzeige des Fülldrucks der Hei-
zungsanlage.
Die Taste «Entstörung» dient zum Rücksetzen des Geräts
bei bestimmten Störungen.
Der Drehknopf Heizungsvorlauftemperatur dient zur Ein-
stellung der Heizungsvorlauftemperatur, wenn kein Reg-
ler angeschlossen ist. Wenn ein Regler angeschlossen ist,
dann sollte der Drehknopf Heizungsvorlauftemperatur auf
Rechtsanschlag gestellt werden.
Der Drehknopf Speichertemperatur dient zum Einstellung
der Speichertemperatur, falls ein Warmwasserspeicher
angeschlossen ist.
Falls ein Regler angeschlossen ist, sollte der Drehknopf auf
Rechtsanschlag gestellt werden. Der Regler bestimmt dann
die Speichertemperatur.
Betriebsanleitung icoVIT exclusiv 0020115589_00
2
3
4
6 Taste «−»
7
Taste «Entstörung»
8 Drehknopf Heizungsvor-
lauftemperatur
9 Drehknopf Speichertem-
peratur
1
