WAREMA WMS Praxishandbuch

Vorschau ausblenden Andere Handbücher für WMS:
Inhaltsverzeichnis

Werbung

Quicklinks

WMS
Praxishandbuch
Gültig ab 01. Juli 2019
2020426_a

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für WAREMA WMS

Inhaltszusammenfassung für WAREMA WMS

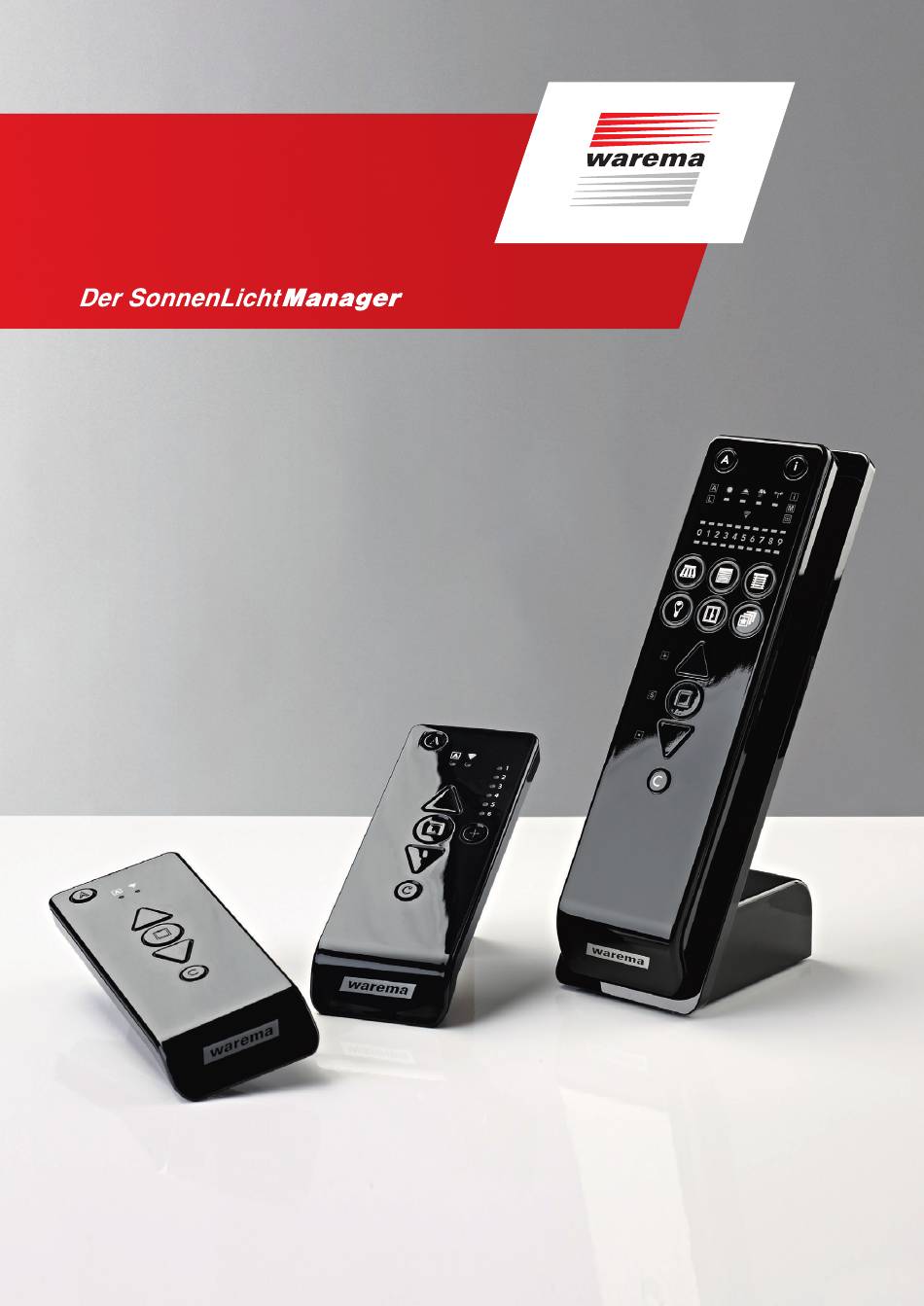

  • Seite 1 Praxishandbuch Gültig ab 01. Juli 2019 2020426_a...

  • Seite 2: Allgemeine Hinweise

    WAREMA und das WAREMA Logo sind Warenzeichen der WAREMA Renkhoff SE. Alle anderen aufgeführten Marken- oder Produktnamen sind Warenzeichen oder eingetragene Warenzeichen der jeweiligen Inhaber. VORSICH Beachten Sie unbedingt alle in den Anleitungen der WMS Produkte gegebenen Anweisungen und Hinweise. Kontakt Technischer Service - Helpline Tel.

  • Seite 3: Inhaltsverzeichnis

    Snhaltsverzeichnis Automatikfunktionen bei WMS Sendern ..............6 Inbetriebnahme mit dem WMS Handsender basic / WMS Wandsender basic ............ 7 Empfänger einlernen (WMS Hand- / Wandsender basic)..........9 Sensor einlernen und Sensor zuordnen ................12 2.2.1 Sensor einlernen ......................12 2.2.2 Sensor zuordnen ......................13 Windüberwachung parametrieren ...................15...
  • Seite 4 Fehler an einem WMS Zwischenstecker / ..............113 Fehler am Paket für Terrassenmarkisen mit WMS Windsensor ..........114 Fehler am WMS Windsensor ..................114 Fehler an einer WMS Wetterstation eco / plus ............115 Sonstige Probleme ......................115 Werte und Tabellen ....................116 Kompatibilitätsliste ......................116 Parametrierbare Automatiken ..................
  • Seite 5 Snhaltsverzeichnis Anzeige der Grenzwerte beim Einstellen mit den Pfeiltasten des WMS Handsenders comfort ..................118 Anzeige der im Empfänger gespeicherten Grenzwerte ..........119 Anzeige von Messwerten Modus 2 ................120 Glossar ........................121 2020426_a•de•2019-07-01...

  • Seite 6: Automatikfunktionen Bei Wms Sendern

    Weitere Informationen zu den Automatikfunktionen können Sie der WMS Applikationsbroschüre entnehmen. Komfortfunktionen: Sonnenautomatik Dämmerungsautomatik Sicherheitsfunktionen: Windüberwachung Niederschlagsüberwachung Die vorliegende Unterlage bezieht sich auf aktuelle WMS Geräte mit einem Pro- duktionsdatum ab 2017. Videoanleitungen finden Sie auf unserem YouTube Channel unter https:// www.youtube.com/user/SonnenLichtManager/videos oder unter: 2020426_a•de•2019-07-01...

  • Seite 7: Inbetriebnahme Mit Dem

    WMR Candsender basic / WMR Wandsender basic ³ A-Taste / Automatiktaste Sende LED · A-LED / Automatik LED Hoch/Stopp/Tief C-Taste Abb. 1 Bedienfeld des WMS Handsenders basic M-Taste / Modustaste L-Taste / L-Taste L-LED Abb. 2 Rückseite des WMS Handsenders basic 2020426_a•de•2019-07-01...
  • Seite 8 Abb. 4 Rückseite des WMS Wandsenders basic WMS Handsender basic und WMS Wandsender basic gleichen sich in den Funk- tionen und in der Bedienung. Einzige Unterschiede sind das Gehäuse und somit die Montagesituation sowie das Aussehen der L-Taste und der L-LED auf der Ge- häuserückseite.

  • Seite 9: Empfänger Einlernen (Wms Hand- / Wandsender Basic)

    WMR Cand- / Wandsender basic Empfänger einlernen (WMR Cand- / Wandsender basic) Der erste Empfänger, der in den Handsender eingelernt wird definiert den Kanal- typ entsprechend. Wird ein Raffstore als erster Empfänger eingelernt, wird der Kanaltyp als Raffstore- kanal definiert und es können nur noch Raffstoren eingelernt werden. Stopp-Taste kurz drücken Sender reagiert L-LED leuchtet grün und...
  • Seite 10 WMR Cand- / Wandsender basic Produkt winkt Automatik-LED blinkt grün bei einem Empfänger, bei dem der Pro- dukttyp einstellbar ist. Je nach Blinkhäufigkeit wird der entsprechende Produkttyp ange- zeigt: 1 x GRÜN: Markise 2 x GRÜN: Rollladen 3 x GRÜN: Raffstore 4 x GRÜN: Licht...
  • Seite 11 Scanvorgang wird so lange auto- matisch wiederholt, bis keine neuen Geräte mehr gefunden werden Sende LED leuchtet 2 s orange = Keine Aktion = automatisch Scan beendet L-Taste kurz drücken Vorgang ist abgeschlossen. Das Einlernen funktioniert beim WMS Wandsender basic analog. 2020426_a•de•2019-07-01...

  • Seite 12: Rensor Einlernen Und Rensor Zuordnen

    WMR Cand- / Wandsender basic Rensor einlernen und Rensor zuordnen 2.2.1 Rensor einlernen Batterie- oder solarbetriebene Sensoren (siehe Anhang) müssen aufgeweckt wer- den. Bei fest spannungsversorgten Geräten (z.B. Wetterstation plus) kann direkt mit dem zweiten Schritt „Sender aufwecken“ begonnen werden. LED 2 T-Taste am Sensor >...

  • Seite 13: Rensor Zuordnen

    Der Sensor wird ins Netz aufge- Stopp-Taste kurz drücken nommen. Das Einlernen funktioniert beim WMS Wandsender basic analog. Der WMS Windsensor lässt sich nur via PC-Software einlernen und zuordnen. 2.2.2 Rensor zuordnen Aktorik, welcher der Sensor zugeordnet werden soll, muss mit Spannung versorgt sein.
  • Seite 14 Die zum Kanal gehörenden Emp- fänger winken, z.B. Raffstore Sende LED des Senders leuchtet 2 s rot = Zuordnung nicht erfolgreich, Senso- ren nicht in Reichweite L-Taste am Sensor kurz drücken Vorgang wiederholen. Das Zuordnen funktioniert beim WMS Wandsender basic analog. 2020426_a•de•2019-07-01...

  • Seite 15: Windüberwachung Parametrieren

    WMR Cand- / Wandsender basic Windüberwachung parametrieren VORSICH Wenn Sie die Parameter der Sicherheitsfunktion Wind ändern, achten Sie auf die Windempfindlichkeit Ihres Sonnenschutzproduktes. Eine zu geringe Empfindlichkeit kann schwere Schäden am Produkt bewirken. Stopp-Taste kurz drücken Sender reagiert L-LED leuchtet grün Automatik-LED blinkt so oft grün, wie die Stufe des eingestellten Windgrenzwertes ist (Stufe 1→1 x,...
  • Seite 16 WMR Cand- / Wandsender basic Sende LED leuchtet 2 s grün = Zuordnung ist bestätigt Sende LED leuchtet 2 s rot = Stopp-Taste kurz drücken Fehler bei der Übertragung Falls Windgrenzwerte in den Empfängern unterschiedlich sind oder ein Teil der Empfänger keine Windautomatik besitzt, leuchtet die A-LED nach dem Drücken der Stopp und L-Taste für 2 s rot.

  • Seite 17: Einen Empfänger Aus Dem Netz Löschen

    Löschbefehl wird an alle eingelern- ten Empfänger gesendet. Der an Spannung liegende Emp- fänger winkt, sobald er aus dem WMS Handsender basic und dem Netz gelöscht wird. Sende LED blinkt rot = Die span- Stopp-Taste und C-Taste gleichzei- nungsfrei geschalteten Empfänger tig kurz drücken...
  • Seite 18 WMR Cand- / Wandsender basic ... das Produkt, das aus dem WMS Handsender basic gelöscht werden soll winkt. Sende LED blinkt rot = Die span- Stopp-Taste so oft kurz drücken, nungsfrei geschalteten Empfänger bis... werden nicht gelöscht. L-Taste kurz drücken Vorgang ist abgeschlossen.

  • Seite 19: Motorendlagen Einstellen

    Beachten Sie beim Motorendlagen lernen grundsätzlich die beiliegende Einstellan- leitung Ihres jeweiligen WMS Funkmotortyps. Es dürfen immer nur an einem Produkt Endlagen gelernt werden. Befinden sich weitere Geräte (WMS Funkmotoren, Zwischenstecker..) in diesem Kanal, schalten Sie diese spannungsfrei. Stopp-Taste kurz drücken Sender reagiert Modustaste kurz drücken...
  • Seite 20 WMR Cand- / Wandsender basic WMS Funkmotor klackt einmal Automatik-LED leuchtet ca. 2 sek grün und A-Taste kurz drücken Sende LED blinkt weiter grün Pfeiltaste Hoch oder Tief drücken ... bis die Markise die gewünschte und halten,... obere Endlage erreicht hat.

  • Seite 21: Lauf- / Wendezeit Lernen

    WMR Cand- / Wandsender basic Lauf- / Wendezeit lernen Stopp-Taste kurz drücken Sender reagiert Modustaste kurz drücken Sende LED blinkt grün Automatik-LED und Sende LED leuchten ca. 2 sek grün Automatik-LED erlischt und Sende C-Taste kurz drücken LED blinkt grün Produkt (z.B.
  • Seite 22 WMR Cand-/Wandsender basic Produkt (z.B. Raffstore) ausfahren, Pfeiltaste Hoch oder Tief kurz drük- bis die untere Endposition erreicht ist..wenn die untere Endposition erreicht ist und das Produkt (Raff- Stopp-Taste sofort drücken, ... store) ausgefahren ist. Sende LED leuchtet grün, Laufzeit C-Taste kurz drücken TIEF ist jetzt definiert.
  • Seite 23 WMR Cand-/Wandsender basic Produkt (z.B. Raffstore) einfahren, Pfeiltaste Hoch oder Tief kurz drük- bis die obere Endposition erreicht ist..wenn die obere Endposition er- reicht ist und das Produkt (Raffsto- Stopp-Taste sofort drücken, ... re) eingefahren ist. Sende LED leuchtet grün, Laufzeit C-Taste kurz drücken HOCH ist jetzt definiert.

  • Seite 24: Inbetriebnahme Mit Dem Wms Handsender Plus / Wms Wandsender Plus

    A-LED / Automatik LED Sende - LED LED - Anzeige Kanal 1 bis 6 Hoch/Stopp/Tief Plus-Taste Kanalwechsel C-Taste Komforttaste Abb. 5 Bedienfeld des WMS Handsenders plus M-Taste / Modustaste L-Taste / L-Taste L-LED Abb. 6 Rückseite des WMS Handsenders plus 2020426_a•de•2019-07-01...
  • Seite 25 Abb. 8 Rückseite des WMS Wandsenders plus WMS Handsender plus und WMS Wandsender plus gleichen sich in den Funktio- nen und in der Bedienung. Einzige Unterschiede sind das Gehäuse und somit die Montagesituation sowie das Aussehen der L-Taste und der L-LED auf der Gehäu- serückseite.

  • Seite 26: Empfänger Einlernen (Wms Hand- / Wandsender Plus)

    WMR Cand-/Wandsender plus Empfänger einlernen (WMR Cand- / Wandsender plus) Schalten Sie Sensoren, Empfänger und Bediengeräte, die nicht eingelernt werden sollen, spannungsfrei. Der erste Empfänger, der in den Handsender eingelernt wird definiert den Kanal- typ entsprechend. Wird ein Raffstore als erster Empfänger eingelernt, wird der Kanaltyp als Raffstore- kanal definiert und es können nur noch Raffstoren eingelernt werden.
  • Seite 27 WMR Cand-/Wandsender plus Sende LED leuchtet 2 s rot = Zielgerät gefunden, aber noch nicht eingelernt Produkt winkt Automatik-LED blinkt grün bei einem Empfänger, bei dem der Pro- dukttyp einstellbar ist. Je nach Blinkhäufigkeit wird der entsprechende Produkttyp ange- zeigt: 1 x GRÜN: Markise 2 x GRÜN: Rollladen...
  • Seite 28 Sende LED leuchtet 2 s orange = Keine Aktion = automatisch Scan beendet L-Taste kurz drücken Vorgang ist abgeschlossen. Das Einlernen funktioniert beim WMS Wandsender plus analog (lediglich müssen anstelle der A-Taste die C- und +-Taste gleichzeitig gedrückt werden). 2020426_a•de•2019-07-01...

  • Seite 29: Gruppen Bilden / Kanal Kopieren

    WMR Cand-/Wandsender plus Gruppen bilden / Kanal kopieren Gruppenbildung ist nur bei gleichem Produkttyp möglich. Ursprungskanal Kanal, welcher kopiert werden soll , Zielkanal Kanal, auf dem die Gruppe gebildet werden soll Kanal 1 + Kanal 2 auf Kanal 3 gruppieren. eispiel Stopp-Taste kurz drücken Sender reagiert...
  • Seite 30 WMR Cand-/Wandsender plus Sende LED leuchtet 2 s grün = Zuordnung ist bestätigt Sende LED leuchtet 2 s rot = Kanalzuweisung fehlgeschlagen Kopiervorgang 1 ist abgeschlos- L-Taste kurz drücken sen. Kanalwechseltaste mehrmals kurz drücken (bis gewünschter Ur- sprungskanal, hier 2, erreicht ist) gewählter Kanal leuchtet rot (hier 2) L-LED leuchtet grün und L-Taste kurz drücken...
  • Seite 31 WMR Cand-/Wandsender plus Sende LED leuchtet 2 s grün = Zuordnung ist bestätigt Sende LED leuchtet 2 s rot = Kanalzuweisung fehlgeschlagen L-Taste kurz drücken Vorgang ist abgeschlossen. Um den Lern-/Kopiervorgang abzubrechen, nehmen Sie bitte kurz die Batterien aus dem Hand-/Wandsender plus. Legen Sie diese anschließend wieder ein (kor- rekte Position bachten!).

  • Seite 32: Sensor Einlernen Und Sensor Zuordnen

    WMR Cand-/Wandsender plus Rensor einlernen und Rensor zuordnen 3.3.1 Rensor einlernen Schalten Sie Sensoren, Empfänger und Bediengeräte, die nicht eingelernt werden sollen, spannungsfrei. Batterie- oder solarbetriebene Sensoren (siehe Anhang) müssen aufgeweckt wer- den. Bei fest spannungsversorgten Geräten (z.B. Wetterstation plus) kann direkt mit dem zweiten Schritt „Sender aufwecken“...

  • Seite 33: Sensor Zuordnen

    Der Sensor wird ins Netz aufge- Stopp-Taste kurz drücken nommen. Das Einlernen funktioniert beim WMS Wandsender plus analog. Der WMS Windsensor lässt sich nur via PC-Software einlernen und zuordnen. 3.3.2 Rensor zuordnen Empfänger, welchen der Sensor zugeordnet werden soll, muss mit Spannung ver- sorgt sein.
  • Seite 34 Die zum Kanal gehörenden Emp- fänger winken, z.B. Raffstore Sende LED des Senders leuchtet 2 s rot = Zuordnung nicht erfolgreich, Senso- ren nicht in Reichweite L-Taste am Sensor kurz drücken Vorgang wiederholen. Das Zuordnen funktioniert beim WMS Wandsender plus analog. 2020426_a•de•2019-07-01...

  • Seite 35: Windüberwachung Parametrieren

    WMR Cand-/Wandsender plus Windüberwachung parametrieren VORSICH Wenn Sie die Parameter der Sicherheitsfunktion Wind ändern, achten Sie auf die Windempfindlichkeit Ihres Sonnenschutzproduktes. Eine zu geringe Empfindlichkeit kann schwere Schäden am Produkt bewirken. Stopp-Taste kurz drücken Sender reagiert L-LED leuchtet grün Automatik-LED blinkt so oft grün, wie die Stufe des eingestellten Windgrenzwertes ist (Stufe 1→1 x, Stufe 2→2x...)
  • Seite 36 WMR Cand-/Wandsender plus Sende LED leuchtet 2 s grün = Zuordnung ist bestätigt Sende LED leuchtet 2 s rot = Stopp-Taste kurz drücken Fehler bei der Übertragung Falls Windgrenzwerte in den Empfängern unterschiedlich sind oder ein Teil der Empfänger keine Windautomatik besitzt, leuchtet die A-LED nach dem Drücken der Stopp und L-Taste für 2 s rot.

  • Seite 37: Einen Empfänger Aus Einem Kanal Löschen

    WMR Cand-/Wandsender plus Einen Empfänger aus einem Kanal löschen Wird ein Empfänger einem Kanal ein zweites Mal zugeordnet, dann wird er aus dem Kanal gelöscht. Ursprungskanal = Kanal, welcher unverändert erhalten bleiben soll Zielkanal = Kanal, aus welchem der Empfänger gelöscht werden soll Kanal 1 = Empfänger 1 + Empfänger 2 eispiel Kanal 2 = Empfänger 1...
  • Seite 38 WMR Cand-/Wandsender plus Sende LED leuchtet 2 s grün = Zuordnung ist bestätigt L-Taste kurz drücken Vorgang ist abgeschlossen. 2020426_a•de•2019-07-01...

  • Seite 39: Alle Empfänger Aus Einem Kanal Löschen

    WMR Cand-/Wandsender plus Alle Empfänger aus einem Kanal löschen Aus dem Kanal und somit auch aus dem Netz gelöschte Empfänger können von keinem anderen Gerät im Netz mehr bedient werden. Stopp-Taste kurz drücken Sender reagiert Kanalwechseltaste kurz drücken gewählter Kanal leuchtet rot (hier 6) L-LED leuchtet grün oder oder...
  • Seite 40 WMR Cand-/Wandsender plus Löschbefehl wird an alle im Kanal eingelernten Empfänger gesendet. Produkte winken, sobald sie aus dem WMS Handsender plus ge- löscht werden. Sende LED leuchtet 2 s grün = Alle Empfänger aus dem Kanal gelöscht. Sende LED leuchtet 2 s rot = Stopp-Taste und C-Taste gleichzei- Ein oder mehrere Empfänger nicht...

  • Seite 41: Einen Empfänger / Sensor Aus Dem Netz Löschen

    WMR Cand-/Wandsender plus Einen Empfänger / Rensor aus dem Netz löschen Schalten Sie Sensoren, Empfänger und Bediengeräte, die nicht eingelernt werden sollen, spannungsfrei. Aus dem Netz gelöschte Empfänger können von keinem anderen Gerät im Netz mehr bedient werden. Stopp-Taste kurz drücken Sender reagiert Kanalwechseltaste kurz drücken gewählter Kanal leuchtet rot (hier 6)
  • Seite 42 Sende LED blinkt rot = Die span- Stopp-Taste und C-Taste gleichzei- nungsfrei geschalteten Empfänger tig kurz drücken werden nicht gelöscht..das Produkt, das aus dem WMS Handsender plus gelöscht werden soll winkt. Sende LED blinkt rot = Die span- Stopp-Taste so oft kurz drücken, nungsfrei geschalteten Empfänger...

  • Seite 43: Motorendlagen Einstellen

    Beachten Sie beim Motorendlagen lernen grundsätzlich die beiliegende Einstellan- leitung Ihres jeweiligen WMS Funkmotortyps. Es dürfen immer nur an einem Produkt Endlagen gelernt werden. Befinden sich weitere Geräte (WMS Funkmotoren, Zwischenstecker..) in diesem Kanal, schalten Sie diese spannungsfrei. Stopp-Taste kurz drücken Sender reagiert Kanal über Kanalwechseltaste...
  • Seite 44 WMR Cand-/Wandsender plus Pfeiltaste Hoch oder Tief drücken Sonnenschutz in die untere Endpo- und halten sition fahren WMS Funkmotor klackt einmal Automatik-LED leuchtet ca. 2 sek grün und A-Taste kurz drücken Sende LED blinkt weiter grün Pfeiltaste Hoch oder Tief drücken ...

  • Seite 45: Lauf- / Wendezeit Lernen

    WMR Cand-/Wandsender plus Lauf- / Wendezeit lernen Wenn mehrere Empfänger im gewählten Kanal eingelernt sind, wird immer das erste Gerät im Produktkanal parametriert. Beim Verlassen des Modus mit der Modustaste werden die Einstellungen dann auf alle anderen Geräte im Kanal übertragen.
  • Seite 46 WMR Cand-/Wandsender plus Produkt (z.B. Raffstore) einfahren, Pfeiltaste Hoch oder Tief kurz drük- bis in die obere Endposition er- reicht ist..wenn die obere Endposition er- reicht ist und das Produkt (Raffsto- Stopp-Taste sofort drücken... re) eingefahren ist. Sende LED leuchtet grün, C-Taste kurz drücken Anfangsposition ist jetzt definiert.
  • Seite 47 WMR Cand-/Wandsender plus Pfeiltaste Hoch oder Tief mehrmals ...bis zum maximalen Aufwende- kurz drücken... punkt des Raffstores. Sende-LED leuchtet grün, C-Taste kurz drücken Wendezeit ist jetzt definiert. Produkt (z.B. Raffstore) einfahren, Pfeiltaste Hoch oder Tief kurz drük- bis die obere Endposition erreicht ist.
  • Seite 48 WMR Cand-/Wandsender plus Die gelernten Lauf- und Wendezeiten werden auf alle Empfänger im Kanal übertragen. Der Modus wird verlassen. Modustaste kurz drücken Vorgang ist abgeschlossen Beachten Sie, dass das Lernen und Speichern der Wendezeit nur bei Raffstoren durchgeführt werden muss. Bei anderen Produkten entfallen diese beiden Schritte. 2020426_a•de•2019-07-01...

  • Seite 49: Inbetriebnahme Mit Dem Wms Handsender Comfort

    Automatik Anzeige ¿ L-LED / Lern LED Sende LED ´ ² Nummernanzeige · Produkttasten ¶ Szenentaste º Hoch/Stopp/Tief ¾ C-Taste Abb. 9 Bedienfeld des WMS Handsenders comfort M-Taste / Modustaste L-Taste / L-Taste Abb. 10 Rückseite des WMS Handsenders comfort 2020426_a•de•2019-07-01...

  • Seite 50: Empfänger Einlernen

    WMR Candsender comfort Empfänger einlernen Empfänger als Raffstore auf Kanal 1 einlernen eispiel Kanal 1 = Empfänger 1 Produkttaste drücken Produkttaste blinkt, z.B. Raffstore. L-LED leuchtet grün, Sende LED blinkt, rotes Lauflicht unter der Zah- L-Taste ca. 5 s drücken lenreihe 0-9. z.B.
  • Seite 51 WMR Candsender comfort L-LED blinkt mehrmals kurz zur Bestätigung Stopp-Taste kurz drücken LED 1 blinkt grün. L-Taste kurz drücken Vorgang ist abgeschlossen. 2020426_a•de•2019-07-01...

  • Seite 52: Gruppen Bilden

    WMR Candsender comfort Gruppen bilden Gruppenbildung ist nur bei gleichem Produkttyp möglich. Ursprungskanal Kanal, welcher kopiert werden soll , Zielkanal Kanal, auf dem die Gruppe gebildet werden soll eispiel Kanal 1 + Kanal 2 auf Kanal 0 gruppieren. Produkttaste blinkt, z.B. Raffstore. Produkttaste mehrmals kurz drük- ken (z.B.
  • Seite 53 WMR Candsender comfort L-LED leuchtet grün Kanalziffer 1 L-Taste kurz drücken blinkt rot. Produkttaste mehrmals kurz drük- LED unter Zielkanal leuchtet z.B. Kanal 0. L-Taste kurz drücken Vorgang ist abgeschlossen. 2020426_a•de•2019-07-01...

  • Seite 54: Rensor Einlernen

    WMR Candsender comfort Rensor einlernen 4.3.1 Rensor ins Netzwerk aufnehmen Batterie- oder solarbetriebene Sensoren (siehe Anhang) müssen aufgeweckt wer- den. Bei fest spannungsversorgten Geräten (z.B. Wetterstation plus) kann direkt mit dem zweiten Schritt „Sender aufwecken“ begonnen werden. Beim Einlernen von Sensoren leuchten keine Produktauswahltasten. LED 2 T-Taste am Sensor >...

  • Seite 55: Sensor Einem Kanal Zuordnen

    WMR Candsender comfort Stopp-Taste kurz drücken Nummernanzeige blinkt grün L-Taste kurz drücken Vorgang ist abgeschlossen. 4.3.2 Rensor einem Kanal zuordnen Empfänger, welchen der Sensor zugeordnet werden soll, muss mit Spannung ver- sorgt sein. Raffstore auf Kanal 1 soll eine Wetterstation zugeordnet werden Kanal 1 = Empfänger 1 eispiel LED 2...
  • Seite 56 WMR Candsender comfort L-LED leuchtet grün L-Taste am Sender kurz drücken z.B. Nr. 1 und Produkttaste blinkt, LED 2 LED am Sensor blinkt grün. Sende LED leuchtet grün Produkt winkt, Vorgang abge- schlossen. Sende LED des Senders leuchtet 2 s rot = Zuordnung nicht erfolgreich, Senso- ren nicht in Reichweite L-Taste am Sensor kurz drücken...

  • Seite 57: Kanal Kopieren Von Wms Handsender Comfort 1 Auf

    Kanal kopieren von WMR Candsender comfort 1 auf WMR Candsender comfort 2 Um Kanäle von einem WMS Handsender comfort auf einen zweiten WMS Hand- sender comfort kopieren zu können, müssen sich beide WMS Handsender com- fort im gleichen Netz befinden.
  • Seite 58 WMR Candsender comfort Produkttaste drücken Produkttaste blinkt,z.B. Raffstore Produkttaste, auf die kopiert wer- Produkttaste (hier Raffstore) blinkt, den soll (hier Raffstore), lange Kanalziffer und Kanal 0 leuchten drücken (> 1 s) rot. Wunschkanal wird ausgewählt Produkttaste mehrmals drücken (hier Kanal 1) L-LED auf HS 2 blinkt grün Produkttaste (hier Raffstore) und ausgewählte Kanalnummer 1 blin- L-Taste HS 2 kurz drücken...

  • Seite 59: Einen Empfänger Aus Kanal Löschen

    WMR Candsender comfort Einen Empfänger aus Kanal löschen Wird ein Empfänger einem Kanal ein zweites Mal zugeordnet, dann wird er aus dem Kanal gelöscht. Ursprungskanal = Kanal, welcher unverändert erhalten bleiben soll Zielkanal = Kanal, aus welchem der Empfänger gelöscht werden soll eispiel Kanal 0 = Empfänger 1 + Empfänger 2 Kanal 1 = Empfänger 1...

  • Seite 60: Einen Empfänger Aus Dem Wms Netz Löschen

    WMR Candsender comfort Einen Empfänger aus dem WMR Netz löschen Aus dem Netz gelöschte Empfänger können von keinem anderen Gerät im Netz mehr bedient werden. Produkttaste drücken Produkttaste blinkt, z.B. Raffstore. L-LED leuchtet grün und Sende LED blinkt, rotes Lauflicht L-Taste ca.
  • Seite 61 WMR Candsender comfort L-Taste kurz drücken Vorgang ist abgeschlossen. 2020426_a•de•2019-07-01...

  • Seite 62: Motorendlagen Einstellen

    Beachten Sie beim Motorendlagen lernen grundsätzlich die beiliegende Einstellan- leitung Ihres jeweiligen WMS Funkmotortyps. Es dürfen immer nur an einem Produkt Endlagen gelernt werden. Befinden sich weitere Geräte (WMS Funkmotoren, Zwischenstecker..) in diesem Kanal, schalten Sie diese spannungsfrei. Produkttaste blinkt, z.B. Markise.
  • Seite 63 WMR Candsender comfort A-Taste kurz drücken WMS Funkmotor klackt einmal Pfeiltaste Hoch oder Tief drücken ... bis die Markise die gewünschte und halten,... obere Endlage erreicht hat. A-Taste kurz drücken Markise winkt. Sende-LED leuchtet kurz (2 s) grün und M-LED erlischt.

  • Seite 64: Komfortautomatiken - Einschalten / Parametrieren / Status Abfragen

    WMR Candsender comfort Komfortautomatiken - einschalten / parametrieren / Rtatus abfragen Bitte beachten Sie, welche Sensoren für die jeweilige Automatik benötigt werden (s. Kap. 9.1 auf Seite 116). Produkttaste blinkt, z.B. Raffstore. Produkttaste mehrmals kurz drük- ken (z.B. 3 x) Kanal 3 ist ausgewählt.
  • Seite 65 (siehe TabelleSeite 119.) Beim Wählen des Grenzwertes für Sonne über die Hoch Stopp Tief -Tasten des WMS Handsender comfort wird der Grenzwert für Wolke automatisch auf 60% des Grenz wertes Sonne eingestellt. Mit der i-Taste können Sie auch den Status und die aktuellen Grenzwerte aller Ihrer Komfort- und Sicherheitsautomatiken abfragen.

  • Seite 66: Rzenen Anlegen / Empfänger Einer Rzene Hinzufügen

    WMR Candsender comfort Rzenen Mit einer Szene können unterschiedliche Empfänger per Tastendruck in eine Position gebracht werden. Die Position bzw. der Schaltzustand der beteiligten Empfänger wird in einer Szene ge- speichert und beim Aufrufen der Szene wiederhergestellt. 4.9.1 Rzenen anlegen / Empfänger einer Rzene hinzufügen Bei der Bildung einer Szene wird schrittweise ein Produktkanal nach dem anderen zur Szene hinzugefügt.
  • Seite 67 WMR Candsender comfort Szenentaste kurz drücken Es wird nur ein Kanal angezeigt (alle eingelernten Empfänger be- (z.B. hier 1), Kanalziffer blinkt. finden sich in der gespeicherten Der gewünschte Szenenkanal (z.B. Szenenposition) 9) kann nicht ausgewählt werden. Unbenutzte Kanäle werden aktiviert, ein anderer Kanal kann ausgewählt Szenentaste lang (>...

  • Seite 68: Szenenposition Lernen / Verändern

    WMR Candsender comfort 4.9.2 Rzenenposition lernen / verändern Alle Empfänger der Szene in die gewünschte Position bringen. Szenenkanal (hier 9) wird ausge- Szenentaste kurz drücken wählt Sende-LED leuchtet grün Komforttaste ca. 5 sek drücken Vorgang ist abgeschlossen 2020426_a•de•2019-07-01...

  • Seite 69: Rzene Löschen

    WMR Candsender comfort 4.9.3 Rzene abrufen Szenentaste blinkt. z.B. 1 und 9 leuchten = die Kanäle im Nummernfeld, auf Szenentaste kurz drücken denen eine Szene hinterlegt wurde. Sende-LED leuchtet grün, Empfänger bestätigt den Befehl. Produkte (z.B. Raffstore...) fahren in Komforttaste drücken die gewünschte Position 4.9.4 Rzene löschen...

  • Seite 70: 4.10 Modus 0 - Windüberwachung Parametrieren

    WMR Candsender comfort 4.10 Modus 0 - Windüberwachung parametrieren Bitte beachten Sie, welche Sensoren für die jeweilige Automatik benötigt werden (s. Kap. 9 auf Seite 116). Produkttaste blinkt, z.B. Raffstore. Produkttaste mehrmals kurz drük- ken (z.B. 3 x) Kanal 3 ist ausgewählt. M-LED leuchtet.
  • Seite 71 Stopp-Taste kurz drücken Sende-LED leuchtet grün. M-Taste kurz drücken Vorgang ist abgeschlossen. Beim Wählen des Grenzwertes für Sonne über die Hoch Stopp Tief -Tasten des WMS Handsender comfort wird der Grenzwert für Wolke automatisch auf 60% des Grenz wertes Sonne eingestellt. 2020426_a•de•2019-07-01...

  • Seite 72: 4.11 Modus 1 - Lauf- / Wendezeit Lernen

    WMR Candsender comfort 4.11 Modus 1 - Lauf- / Wendezeit lernen Wenn mehrere Empfänger im gewählten Kanal eingelernt sind, wird immer das erste Gerät im Produktkanal parametriert. Beim Verlassen des Modus mit der Modustaste werden die Einstellungen dann auf alle anderen Geräte im Kanal übertragen.
  • Seite 73 WMR Candsender comfort Produkt (z.B. Raffstore) einfahren Pfeiltaste Hoch oder Tief kurz drük- bis die (obere) Endposition erreicht ist..wenn die obere Endposition er- reicht ist und das Produkt (Raffsto- Stopp-Taste sofort drücken... re) eingefahren ist. Sende-LED leuchtet grün, C-Taste kurz drücken Anfangsposition ist jetzt definiert.
  • Seite 74 WMR Candsender comfort Pfeiltaste Hoch oder Tief mehrmals ...bis zum maximalen Aufwende- kurz drücken... punkt des Raffstores. Sende-LED leuchtet grün, C-Taste kurz drücken Wendezeit ist jetzt definiert. Produkt (z.B. Raffstore) einfahren Pfeiltaste Hoch oder Tief kurz drük- bis die (obere) Endposition erreicht ist.
  • Seite 75 WMR Candsender comfort Die gelernten Lauf- und Wendezeiten werden auf alle Empfänger im Kanal übertragen. Der Modus wird verlassen. M-LED erlischt. Sende-LED blinkt und leuchtet 2s grün = Parameterwert wurde in alle Modustaste kurz drücken Empfänger des Kanals gespeichert. oder Produkt (z.B.

  • Seite 76: 4.12 Modus 2 - Messwerte Anzeigen

    4.12 Modus 2 - Messwerte anzeigen In diesem Modus können Sie zu Testzwecken die Messwerte von Sensoren im Netz über die LED Anzeigen des WMS Handsender comfort anzeigen lassen. In gewissem Umfang können die Messwerte für Sonne, Dämmerung, Niederschlag und Wind auf der LED Anzeige dargestellt werden (siehe Tabelle Seite 9.3 auf Seite 118).
  • Seite 77 WMR Candsender comfort Die Sensorensymbole leuchten. Sende-LED blinkt grün Handsender liest die Adressen der Sensoren aus dem ersten erreich- baren Empfänger in diesem Kanal aus. Sende-LED und L leuchten 2s rot = Übertragung fehlgeschlagen In die Empfänger dieses Kanals sind keine Sensoren eingelernt Fehlermöglichkeit 1: Modus wird automatisch verlassen.
  • Seite 78 LED für diesen Sensor von rot nach grün Der Sensor sendet ein Testprotokoll mit den aktuellen Messwerten. Je nach Sensor werden bis zu vier Messwerte (z.B. WMS Wetterstati- on) gesendet. T-Taste an einem der Sensoren Wenn die Stopp-Taste leuchtet, sind kurz drücken weitere Messwerte verfügbar.

  • Seite 79: 4.13 Modus 3 - Parameter Von Empfängern Zurücksetzen

    Bei Markisen mit Volant-Rollo werden die Laufzeiten auch auf die Standard-Werte (60s) zurückgesetzt. Mit dem WMS Handsender comfort können die Laufzeiten nicht wieder auf die korrekten Werte eingestellt werden, hierzu ist eine WMS Zen- trale oder ein PC mit WMS Stick und entsprechender Software (WMS studio pro) erforderlich.
  • Seite 80 WMR Candsender comfort Infotaste kurz drücken Empfänger winken. Sende-LED leuchtet grün, Parameterwerte wurden in allen Empfängern des Kanals zurückge- setzt. Empfänger winken. Der Modus wird automatisch ver- lassen, wenn alle Empfänger des Stopp-Taste und C-Taste gleichzei- Kanals erreicht wurden. tig drücken M-LED erlischt.

  • Seite 81: 4.14 Modus 4 - Defekte Empfänger Suchen Und Löschen

    WMR Candsender comfort 4.14 Modus 4 - Defekte Empfänger suchen und löschen In diesem Modus können Sie defekte Empfänger im Netz suchen und aus WMS Handsender und Netz löschen. Wenn Sie die Seriennummer ( siehe 4.7 auf Seite 62 Typenschild) des defekten Empfängers kennen, können Sie diesen auch mit Modus 6 direkt durch Eingabe...
  • Seite 82 WMR Candsender comfort LEDs über der Zahlenreihe leuch- ten kurz grün, Modus (hier 4) ist aktiviert. In der oberen LED-Zeile leuchtet für jeden Empfänger im Kanal eine LED rot (im Beispiel: 1 Empfänger L-Taste kurz drücken in Kanal 0), die erste LED blinkt. Empfänger winkt.
  • Seite 83 WMR Candsender comfort Modustaste kurz drücken M-LED erlischt 2020426_a•de•2019-07-01...

  • Seite 84: Modus 5 - Defekte Sensoren Suchen Und Löschen

    WMR Candsender comfort 4.15 Modus 5 - Defekte Rensoren suchen und löschen In diesem Modus können Sie defekte Sensoren im Netz suchen und aus WMS Handsender und Netz löschen. Wenn Sie die Seriennummer (siehe Typenschilder) des defekten Sensors kennen, können Sie diesen auch mit Modus 6 direkt durch Eingabe der Seriennummer löschen.
  • Seite 85 WMR Candsender comfort LEDs über der Zahlenreihe leuch- ten kurz grün, Modus (hier 5) ist aktiviert. Die Sensorensymbole leuchten. Wenn im gewählten Kanal keine Sensoren Teilnehmer sind, wird der Modus automatisch verlassen. z.B. 1 Sensor in Kanal 1, d.h. in der oberen LED-Zeile werden L-Taste kurz drücken alle Sensoren im Kanal angezeigt.
  • Seite 86 WMR Candsender comfort Sende-LED blinkt, defekte Senso- ren werden aus dem Netz gelöscht. Alle Netzteilnehmer die erreicht werden winken Stopp-Taste und C-Taste gleichzei- In der unteren LED_Zeile erscheint tig drücken ein Lauflicht. Löschbefehl wird erneut gesendet . Alle Netzteilnehmer die erreicht Stopp-Taste drücken werden winken.

  • Seite 87: Modus 6 - Empfänger / Sensoren Durch Eingabe Der Seriennummer Löschen

    In diesem Modus können Sie Empfänger / Sensoren im Netz durch Eingabe der Seriennum- mer aus Handsender und Netz löschen. Die achtstellige Seriennummer (SNR) finden Sie auf den Typenschildern der WMS Produkte. Wenn ein Empfänger, vor dem Löschen über mehrere Bediengeräte ansteuerbar war, müssen diese Bediengeräte beim Schritt „Gerät löschen“...
  • Seite 88 WMR Candsender comfort Anzeigen Plus und Minus leuchten Alle 8 Stellen der Seriennummer werden über die Pfeiltasten einge- Pfeiltaste Hoch oder Tief drücken stellt. Wert bestätigen Die LED für die „Stelle“ (obere LED-Zeile) wechselt mit jedem Druck der Stopp-Taste zur Bestäti- gung von rot nach grün, die nächste einzugebende Stelle Stopp-Taste drücken...
  • Seite 89 WMR Candsender comfort Sende-LED blinkt. Alle Netzteilnehmer die erreicht werden winken. Stopp-Taste und C-Taste gleichzei- In der unteren LED_Zeile erscheint tig drücken ein Lauflicht. Modustaste kurz drücken M-LED erlischt. 2020426_a•de•2019-07-01...

  • Seite 90: Modus 7 - Sensorzuordnungen Löschen

    WMR Candsender comfort 4.17 Modus 7 - Rensorzuordnungen löschen In diesem Modus können Sie alle Sensorzuordnungen in den Empfängern des ausgewählten Be ienkanals löschen. Produkttaste blinkt, z.B. Raffstore. Produkttaste mehrmals drücken z.B. Kanal 0 leuchtet rot = (z.B. Raffstore) LED unter neuer Kanalziffer. M-LED leuchtet.
  • Seite 91 WMR Candsender comfort Sende-LED leuchtet grün, Sensor- zuordnungen wurden aus allen Empfängern des Kanals gelöscht. Sende-LED leuchtet rot, es wurden nicht alle Empfänger erreicht. Führen Sie den Vorgang erneut durch, der Modus wird automatisch verlassen. Die zum Kanal gehörenden Emp- fänger winken, z.B.

  • Seite 92: 4.18 Modus 8 - Empfänger Aus Einem Kanal Löschen

    In diesem Modus können Sie Empfänger aus einem Produktkanal des Handsenders löschen (die Empfänger bleiben weiterhin Netzteilnehmer). Sollte ein Empfänger in keinem anderen Produkt-/Szenenkanal des WMS Hand- sender comfort mehr eingelernt sein, so wird er komplett aus dem WMS Handsen- der comfort gelöscht. Produkttaste blinkt, z.B. Raffstore.
  • Seite 93 WMR Candsender comfort Empfänger winkt. Infotaste kurz drücken Kommunikation ist möglich Sende-LED leuchtet grün, LED wechselt von rot nach grün. Sende-LED blinkt, gewählter Empfänger wird aus dem Kanal gelöscht. Sind mehrere Empfänger in einem Kanal eingelernt, erlischt eine LED in der oberen Zeile. Modus bleibt weiter aktiv, weitere Stopp-Taste und C-Taste gleichzei- Empfänger können gelöscht wer-...

  • Seite 94: Modus 9 - Handsender Zurücksetzen (Werkseinstellung)

    WMR Candsender comfort 4.19 Modus 9 - Candsender zurücksetzen (Werkseinstellung) In diesem Modus können Sie alle eingelernten Empfänger aus dem WMS Handsender comfort löschen oder den WMS Handsender comfort in den Werkseinstellung zurücksetzen. Wenn Sie diesen Modus nutzen, Stopp-Taste kurz → alle Empfänger im WMS Handsender comfort löschen, Netz- zugang bleibt erhalten Stopp und C-Taste gleichzeitig →...
  • Seite 95 WMR Candsender comfort M-LED erlischt, alle Empfänger werden aus dem Handsender ge- löscht. Der Modus wird automatisch ver- lassen. L-LED leuchtet 5 s rot, Handsender bleibt weiterhin Teil- Stopp-Taste kurz drücken nehmer im Netz. M-LED erlischt, alle Empfänger werden aus dem Handsender ge- löscht.

  • Seite 96: Modus 10 - Routing Tabellen Löschen

    WMR Candsender comfort 4.20 Modus 10 - Oouting Habellen löschen Produkttaste drücken Produkttaste blinkt, z.B. Raffstore. M-LED leuchtet. LEDs über der Zahlenreihe leuch- ten nach und nach rot. Modustaste so lange gedrückt halten, bis nur noch die LED über der Ziffer 9 leuchtet.
  • Seite 97 WMR Candsender comfort Sende-LED blinkt, alle Empfänger aus dem Kanal gelöscht. Stopp-Taste und C-Taste gleichzei- Alle Netzteilnehmer die erreicht tig drücken werden winken. In der unteren LED_Zeile erscheint ein Lauflicht. Modustaste kurz drücken M-LED erlischt. 2020426_a•de•2019-07-01...

  • Seite 98: 4.21 Modus 11 - Kanalwechsel

    4.21 Modus 11 - Kanalwechsel In diesem Modus können Sie den Funkkanal aller aktiven Netzteilnehmer wechseln. Dies kann erforderlich sein, wenn z.B. Fremdsender die Kommunikation der WMS Produkte stören. Der Kanal kann von 11 bis 26 eingestellt werden (Werkseinstellung ist Kanal 17).
  • Seite 99 WMR Candsender comfort Anzeigen Plus und Minus leuchten. z.B. neuer Kanal = 21, an den LED-Zeilen ist sichtbar, wie Pfeiltaste Hoch oder Tief drücken sich der Wert verändert. Sende-LED blinkt, gewählter Empfänger wird aus dem Kanal gelöscht. Alle Netzteilnehmer die erreicht werden winken, z.B.

  • Seite 100: Produkte Bedienen

    Produkte bedienen Produkte bedienen Wird die Funktionstaste [TIEF] während der Tieffahrt erneut gedrückt, fährt das Sonnenschutzprodukt in jedem Fall auf 100% (untere Endposition), der Wert “Posi- tion TIEF” wird ignoriert. Raffstore fährt in die gedrückte Pfeiltaste Hoch oder Tief lang Richtung z.B.
  • Seite 101 Produkte bedienen Markise fährt in die gedrückte Rich- tung z.B. hoch / ein (obere Endpo- Pfeiltaste Hoch oder Tief drücken sition). Produkt stoppt Taste Stopp drücken oder Tastendruck in Gegenrichtung Markise fährt in die gedrückte Pfeiltaste Hoch oder Tief 1 x kurz Richtung z.B.
  • Seite 102 Pfeiltaste Hoch oder Tief drücken versetzen z.B. einschalten. Produkt umschalten (EIN→AUS, AUS→EIN) Taste Stopp drücken oder Tastendruck in Gegenrichtung Für Produkte, die über WMS bedient werden z.B. Lamaxa, dimmbare LEDs, Senk- recht-Markisen etc.) verwenden Sie bitte die zugehörigen Bedienungsanleitungen. 2020426_a•de•2019-07-01...

  • Seite 103: Komfortpositionen Lernen

    Produkte bedienen Komfortpositionen lernen Für jeden Empfänger im Netz kann eine Komfortposition gespeichert werden. Mit einem Tas- tendruck wird diese Komfortposition automatisch wiederhergestellt. gewünschtes Produkt auswählen gewünschte Position anfahren Sende-LED leuchtet 2 s grün: Komfortposition gespeichert. C-Taste mindestens 5 s drücken Vorgang ist abgeschlossen. Komfortpositionen abrufen gewünschtes Produkt auswählen Sende-LED leuchtet 2 s grün.

  • Seite 104: Komfortautomatiken Ein- / Ausschalten

    Der WMS Hand- /Wandsender basic / plus merkt sich immer den zuletzt gesende- ten Befehl. Wird die Automatiktaste dann erneut gedrückt, sendet der WMS Hand- /Wandsender basic / plus den Gegenbefehl (EIN - AUS - EIN - ...). Der gewählte Zustand der Komfortautomatiken wird beim WMS Hand- /Wandsen- der basic / plus auf die gesamten im Kanal gespeicherten Empfänger übertragen.

  • Seite 105: Wms Handsender Comfort

    Empfängern wer- A-Taste kurz drücken den ausgeschaltet. Der WMS Handsender comfort merkt sich immer den zuletzt gesendeten Befehl. Wird die Automatiktaste dann erneut gedrückt, sendet der WMS Handsender com- fort den Gegenbefehl (EIN - AUS - EIN - ...).

  • Seite 106: Testen

    Hesten Hesten Funkverbindung zwischen Render und Empfänger testen (Rende-LED) Sender reagiert Stopp-Taste kurz drücken (hier z.B. WMS Handsender plus) gewünschten Kanal / Produkt aus- wählen Sende-LED leuchtet grün, Funkverbindung besteht Sende-LED blinkt kurz grün und euchtet dann rot, es konnten nicht Stopp-Taste kurz drücken...

  • Seite 107: Funkverbindung Zwischen Sensor Und Empfänger Testen / Sensorzuordnung Prüfen

    Hesten Funkverbindung zwischen Rensor und Empfänger testen / Rensorzuordnung prüfen LED 2 LED 2 blinkt grün Die Empfänger, die dem Sensor zugeordnet sind, winken. Ein oder mehrere Teilnehmer win- ken nicht: Funkverbindung be- steht, aber Sensorzu- ordnung ist fehlerhaft T-Taste am Sensor kurz drücken Funkverbindung zum (beim Windsensor lang drücken) Teilnehmer gestört...

  • Seite 108: Werkseinstellungen

    Werkseinstellungen Werkseinstellungen Rensoren zurücksetzen (Werkseinstellung) Alle Sensoren können auf die folgende Weise in die Werkseinstellung zurückgesetzt werden: Zum Zurücksetzen des WMS Windsensor sowie des WMS Sensor IS3 gehen Sie wie in den zugehörigen Bedienungsanleitungen vor. LED 1 LED 2 L- und T-Taste an der WMS Wetter- Beide LEDs am Sensor blinken fünf...

  • Seite 109: Candsender Zurücksetzen

    L-Taste 10 s drücken blinken rot Automatik-LED und Sende LED blinken orange und L-LED erlischt Stopp-Taste und C-Taste gleichzei- tig kurz drücken Vorgang ist abgeschlossen. 7.2.2 WMR Candsender comfort WMS Handsender comfort zurücksetzen mit Modus 9, siehe Kapitel 4.19 auf Seite 94. 2020426_a•de•2019-07-01...

  • Seite 110: Doppelter Powerup

    Werkseinstellungen Doppelter PowerUp Der Empfänger verhält sich eine Minute lang so, als wäre er in der Werkseinstellung. Innerhalb dieser Zeit kann er gescannt und in ein Netz aufgenommen und einem Produkt zugeordnet werden. Der Empfänger geht wieder in den Zustand vor dem PowerUp, wenn er nicht in- nerhalb dieser Minute in ein Netz eingelernt wird (er bleibt weiter in seinem bishe- rigen Netz eingelernt und behält seine Parametrierung).

  • Seite 111: Fehler

    Beim Anfahren einer Kom- Die Markise wurde aus- Lernen der exakten Laufzeit fortposition stoppt die gefahren, ohne dass die nur über eine WMS Zentrale Markise, abhängig von der Stopp-Taste gedrückt wurde. oder einen PC mit WMS Fahrtrichtung, an unter- Beim Einfahren wird die...

  • Seite 112: Fehler An Einem Wms Sender

    Fehler Fehler an einem WMR Render Problem Mögliche Ursache ehebung Handsender: Sende-LED Reichweitenproblem Von einer anderen Position leuchtet rot, erst zweiter bedienen oder dritter Versuch erfolg- reich Handsender: Sende-LED Entfernung zum Empfänger Abstand zum Empfänger leuchtet rot zu groß oder Abschattung verringern durch Metallgegenstände oder Stahlbeton...

  • Seite 113: Fehler An Einem Wms Zwischenstecker

    Position der Markise wünschte Position nicht mehr) Markise mit Volant-Rollo Bei komplett eingefahrenem Keine Maßnahme erforder- fährt nach dem 2 x kurz Volant prüft der WMS Zwi- lich Drücken der Taste meh- schenstecker zunächst die rere Sekunden verzögert Position des Volant-Rollos, los.

  • Seite 114: Fehler Am

    Fehler Fehler am Paket für Herrassenmarkisen mit WMR Windsensor Problem Mögliche Ursache ehebung Markise fährt nur zu 10% Keine Antwort vom Wind- Batterien prüfen und aus, am Handsender wird sensor, Batterien des Wind- ggf. wechseln (s. z.B. beim Senden Windalarm sensors erschöpft, verpolt Windsensoranleitung angezeigt...

  • Seite 115: Fehler An Einer Wms Wetterstation Eco / Plus

    Die Anzeige der Automatiken des WMS Eisalarm Sicherheitsfunktion Eisalarm Handsenders leuchten rot (dies gilt nur in Verbindung wurde ausgelöst - Eisalarm mit einer WMS Wetterstation manuell zurücksetzen plus) Der einzige zum Netz Doppelten Power-up gehörende Sender ist defekt bei allen beteiligten oder ging verloren Netzteilnehmern durchführen...

  • Seite 116: Werte Und Tabellen

    • • • • • • • WMS Aktor • • • • • • • • WMS Aktor 24 V UP • • • • • • • • WMS Aktor PF • • • • • • •...

  • Seite 117: Anhang

    Sensoren, die einen Photo- und einen Innentemperaturwert liefern können (z.B. WMS Temperatursensor und WMS Wetterstation plus) ** Beim WMS Windsensor und beim WMS Sensor IS3 steht die Windüberwachung nur produktgebunden zur Verfügung. Bei den Wetterstationen plus und eco ist die Windüberwachung systemweit verfüg- bar.

  • Seite 118: Anzeige Der Grenzwerte Beim Einstellen Mit Den Pfeiltasten Des Wms Handsenders Comfort

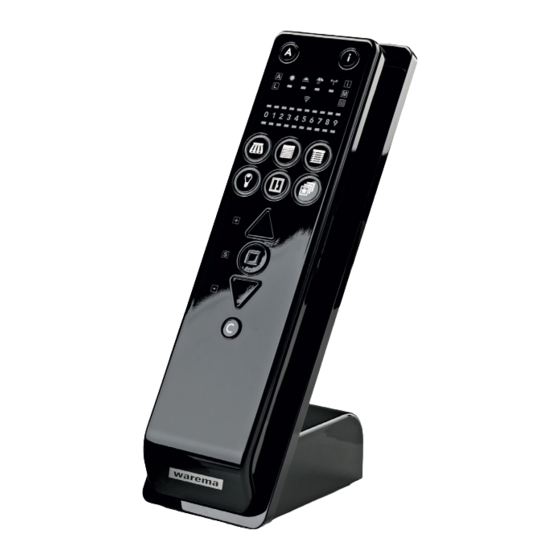

    Anhang Anzeige der Grenzwerte beim Einstellen mit den Pfeiltasten des WMR Candsenders comfort Im Modus 0 entspricht die Darstellung der oberen LED-Reihe den Werten in folgender Tabelle. Diese Werte werden beim Speichern in die Empfänger geschrieben. Anzeige beim Einstellen von Grenzwerten Stufe Photo Dämmerung...

  • Seite 119: Anzeige Der Im Empfänger Gespeicherten Grenzwerte

    Anhang Anzeige der im Empfänger gespeicherten Grenzwerte Die Grenzwerte werden aus dem ersten Empfänger im Kanal ausgelesen. Anzeige der aus dem Empfänger ausgelesenen Messwerte Stufe Photo Dämmerung Niederschlag Wind (klx) (lx) (mm/h) (m/s) 3...12,5 2...22 1...30 0,0...5,5 13...17,5 24...36 31...50 6,0...6,5 18...22,5 38...52...

  • Seite 120: Anzeige Von Messwerten Modus 2

    Anhang Anzeige von Messwerten Modus 2 Im Modus 2 (siehe Kapitel 4.12 auf Seite 76 ) rechnet der WMS Handsender comfort die aus dem Empfänger ausgelesenen Messwerte für die Darstellung über die 10 LEDs der oberen LED-Reihe um. Die dargestellten Messwerte ent- sprechen den Messwerten im Empfänger deshalb nur näherungsweise.

  • Seite 121: 10 Glossar

    Anhang 10 Glossar Automatik / Automatikfunktion ermöglicht die selbstständige Steuerung der Empfänger (siehe Kapitel) Bidirektional Datenübertragung zwischen zwei Geräten erfolgt in beide Richtungen Empfänger erhält Steuerbefehle vom Sender oder Messwerte der Sensoren und führt ent- sprechende Schaltbefehle aus Endlagen Obere bzw. untere Endposition die ein Motor anfahren kann, mechanisch oder elektrisch eingestellt Funkkanal...
  • Seite 122 Sensor erfasste Daten zu Windge- schwindigkeit, Helligkeit, Temperatur und Niederschlag Netz / Netzwerk Mehrere WMS Geräte bilden bei der Inbe- triebnahme ein eigenständiges, verschlüs- seltes Netz und kommunizieren nur noch untereinander und nicht mehr mit anderen WMS Geräten, welche sich in einem ande-...
  • Seite 123 Verschlüsselung Alle Geräte in einem WMS Netz erhalten eine eindeutige Netzkennung und einen Netzschlüssel, die Kommunikation zwi- schen den Geräten ist nur mit dieser Ken- nung möglich, somit ist gewährleistet, dass keine fremden Geräte in das Netz eingrei- fen können...
  • Seite 124 WAREMA Renkhoff SE Hans-Wilhelm-Renkhoff-Straße 2 • 97828 Marktheidenfeld • Deutschland www.warema.de • info@warema.de...
