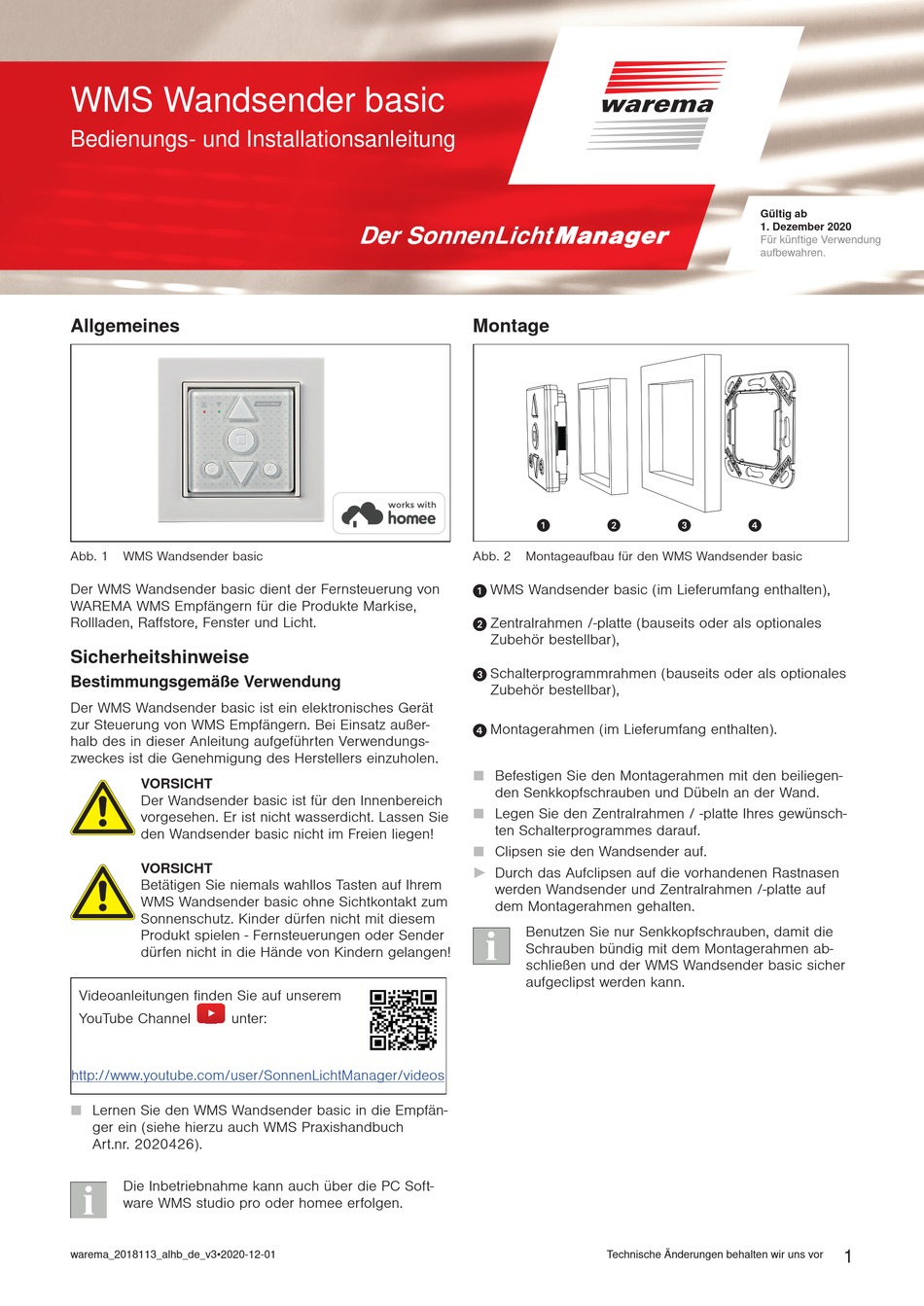

WMS Wandsender basic
Bedienungs- und Installationsanleitung
Allgemeines

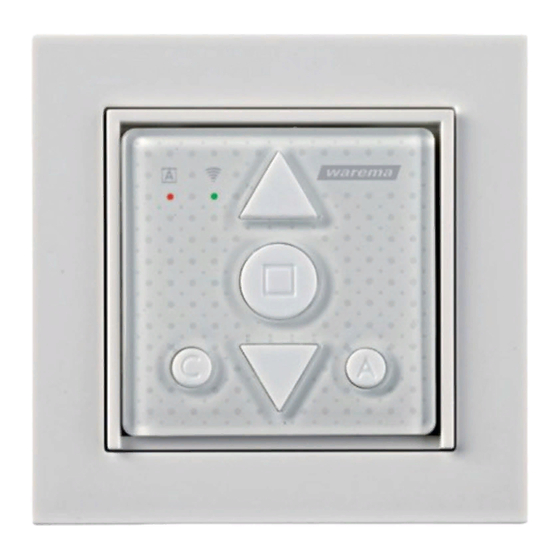

Abb. 1
WMS Wandsender basic
Der WMS Wandsender basic dient der Fernsteuerung von
WAREMA WMS Empfängern für die Produkte Markise,
Rollladen, Raffstore, Fenster und Licht.
Sicherheitshinweise
Bestimmungsgemäße Verwendung
Der WMS Wandsender basic ist ein elektronisches Gerät
zur Steuerung von WMS Empfängern. Bei Einsatz außer-
halb des in dieser Anleitung aufgeführten Verwendungs-
zweckes ist die Genehmigung des Herstellers einzuholen.
V
ORSICHT
Der Wandsender basic ist für den Innenbereich
vorgesehen. Er ist nicht wasserdicht. Lassen Sie
den Wandsender basic nicht im Freien liegen!
V
ORSICHT
Betätigen Sie niemals wahllos Tasten auf Ihrem
WMS Wandsender basic ohne Sichtkontakt zum
Sonnenschutz. Kinder dürfen nicht mit diesem
Produkt spielen - Fernsteuerungen oder Sender
dürfen nicht in die Hände von Kindern gelangen!
Videoanleitungen finden Sie auf unserem
YouTube Channel
unter:
http://www.youtube.com/user/SonnenLichtManager/videos
Lernen Sie den WMS Wandsender basic in die Empfän-
ger ein (siehe hierzu auch WMS Praxishandbuch
Art.nr. 2020426).
Die Inbetriebnahme kann auch über die PC Soft-
ware WMS studio pro oder homee erfolgen.
warema_2018113_alhb_de_v3•2020-12-01
Montage
Abb. 2
Montageaufbau für den WMS Wandsender basic
WMS Wandsender basic (im Lieferumfang enthalten),
Zentralrahmen /-platte (bauseits oder als optionales
Zubehör bestellbar),
Schalterprogrammrahmen (bauseits oder als optionales
Zubehör bestellbar),
Montagerahmen (im Lieferumfang enthalten).
Befestigen Sie den Montagerahmen mit den beiliegen-
den Senkkopfschrauben und Dübeln an der Wand.
Legen Sie den Zentralrahmen / -platte Ihres gewünsch-
ten Schalterprogrammes darauf.
Clipsen sie den Wandsender auf.
Durch das Aufclipsen auf die vorhandenen Rastnasen
werden Wandsender und Zentralrahmen /-platte auf
dem Montagerahmen gehalten.
Benutzen Sie nur Senkkopfschrauben, damit die
Schrauben bündig mit dem Montagerahmen ab-
schließen und der WMS Wandsender basic sicher
aufgeclipst werden kann.
Technische Änderungen behalten wir uns vor
Gültig ab
1. Dezember 2020
Für künftige Verwendung
aufbewahren.
1
Werbung
Verwandte Anleitungen für WAREMA WMS basic
Inhaltszusammenfassung für WAREMA WMS basic
- Seite 1 Montageaufbau für den WMS Wandsender basic Der WMS Wandsender basic dient der Fernsteuerung von WMS Wandsender basic (im Lieferumfang enthalten), WAREMA WMS Empfängern für die Produkte Markise, Rollladen, Raffstore, Fenster und Licht. Zentralrahmen /-platte (bauseits oder als optionales Zubehör bestellbar),...
-
Seite 2: Bedienelemente Und Anzeigen
Bedienelemente und Anzeigen Abb. 3 Bedienfeld des WMS Wandsenders basic Abb. 4 Rückseite des WMS Wandsenders basic Pos. Funktion Ergebnis Vorderseite Komfortautomatiken ein- bzw. ausschalten. Automatiktaste Komfortpositionen speichern und aufrufen Komforttaste blinkt grün = Der Wandsender basic sendet blinkt rot = Der Wandsender basic hat keine Antwort vom Empfänger ... -
Seite 3: Empfänger Einlernen
Empfänger einlernen Der erste Empfänger, der in den Wandsender eingelernt wird, definiert den Kanaltyp. Wird ein Raffstore als erster Empfänger eingelernt, wird der Kanaltyp als Raffstorekanal definiert und es können nur noch Raffstoren eingelernt werden. Stopp-Taste kurz drücken Sende LED leuchtet Sende LED leuchtet 2 s grün = Zielgerät (Empfänger, Sender oder Sensor) gefunden, Empfänger bekannt, Scan läuft weiter Sende LED leuchtet 2 s orange = Kein Zielgerät gefunden,... - Seite 4 Bedienen Produkte Wird die Taste während der Tieffahrt erneut gedrückt, fährt das Sonnenschutzprodukt in jedem Fall auf 100% (untere Endposition), der Wert “Position TIEF” wird ignoriert. Pfeiltaste Hoch oder Tief lang drücken Raffstore fährt in die gedrückte Richtung z.B. hoch Raffstore wendet in die gedrückte Richtung z.B.
- Seite 5 Pfeiltaste Hoch oder Tief 1 x kurz drücken Markise fährt in die gedrückte Richtung z.B. hoch Volant-Rollo fährt in die gedrückte Richtung z.B. hoch Pfeiltaste Hoch oder Tief 1 x lang drücken Markisenposition ändert sich nicht Pfeiltaste Hoch 2 x kurz drücken Volant-Rollo fährt hoch , anschließend fährt die Markise hoch ...
- Seite 6 Komfortposition Wenn sich ein Produkt bereits in Komfortposition befindet oder keine Komfortposition gespeichert wurde, reagiert das Produkt nicht auf das Drücken der Komforttaste Wenn die Komfortposition nicht richtig angefahren wird, muss die Laufzeit im Empfänger angepasst werden. Pfeiltaste Hoch oder Tief drücken Gewünschte Position anfahren (hier z.B.
- Seite 7 Eingelernte Produkte aus dem WMS Wandsender basic und dem Netz löschen Geräte, die nicht gelöscht werden sollen, müssen spannungsfrei geschaltet werden. Wenn Sie einen Empfänger aus dem Netz löschen, kann er nicht mehr über andere Sender bedient werden. Er muss neu in ein Netz eingelernt werden. Stopp-Taste kurz drücken Sende LED leuchtet oder...
-
Seite 8: Wartung Demontage
Konformität einsehbar unter www.warema. de/ce Das Gerät erfüllt die EMV-Richtlinien für den Einsatz im Wohn- und Gewerbebereich. Hiermit erklärt die WAREMA Renkhoff SE, dass der vor- Abb. 5 Batterie herausnehmen liegende Funkanlagentyp [WMS Wandsender basic] der gültigen Richtlinie entspricht Umgebungsbedingungen Betriebstemperatur °C...
