3.8

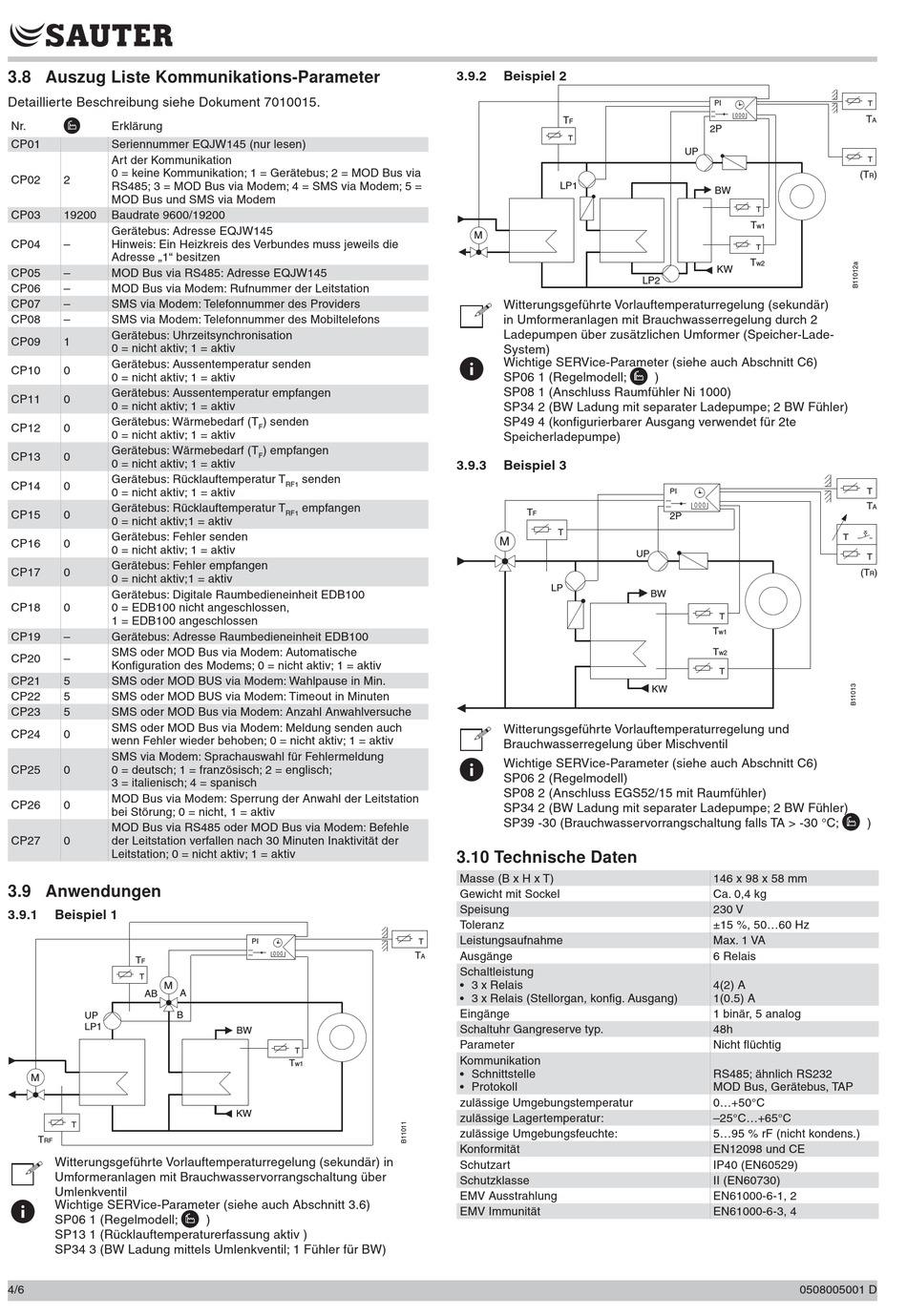

Auszug Liste Kommunikations-Parameter
Detaillierte Beschreibung siehe Dokument 7010015.
Nr.
Erklärung
CP01
Seriennummer EQJW145 (nur lesen)
Art der Kommunikation
0 = keine Kommunikation; 1 = Gerätebus; 2 = MOD Bus via
CP02
2
RS485; 3 = MOD Bus via Modem; 4 = SMS via Modem; 5 =
MOD Bus und SMS via Modem
CP03
19200
Baudrate 9600/19200
Gerätebus: Adresse EQJW145
CP04
–
Hinweis: Ein Heizkreis des Verbundes muss jeweils die
Adresse „1" besitzen
CP05
–
MOD Bus via RS485: Adresse EQJW145
CP06
–
MOD Bus via Modem: Rufnummer der Leitstation
CP07
–
SMS via Modem: Telefonnummer des Providers
CP08
–
SMS via Modem: Telefonnummer des Mobiltelefons
Gerätebus: Uhrzeitsynchronisation
CP09
1
0 = nicht aktiv; 1 = aktiv
Gerätebus: Aussentemperatur senden
CP10
0
0 = nicht aktiv; 1 = aktiv
Gerätebus: Aussentemperatur empfangen
CP11
0
0 = nicht aktiv; 1 = aktiv
Gerätebus: Wärmebedarf (T
CP12
0
0 = nicht aktiv; 1 = aktiv
Gerätebus: Wärmebedarf (T
CP13
0
0 = nicht aktiv; 1 = aktiv
Gerätebus: Rücklauftemperatur T
CP14
0
0 = nicht aktiv; 1 = aktiv
Gerätebus: Rücklauftemperatur T
CP15
0
0 = nicht aktiv;1 = aktiv
Gerätebus: Fehler senden
CP16
0
0 = nicht aktiv; 1 = aktiv
Gerätebus: Fehler empfangen
CP17
0
0 = nicht aktiv;1 = aktiv
Gerätebus: Digitale Raumbedieneinheit EDB100
CP18
0
0 = EDB100 nicht angeschlossen,
1 = EDB100 angeschlossen
CP19
–
Gerätebus: Adresse Raumbedieneinheit EDB100
SMS oder MOD Bus via Modem: Automatische
CP20
–
Konfi guration des Modems; 0 = nicht aktiv; 1 = aktiv
CP21
5
SMS oder MOD BUS via Modem: Wahlpause in Min.
CP22
5
SMS oder MOD BUS via Modem: Timeout in Minuten
CP23
5
SMS oder MOD Bus via Modem: Anzahl Anwahlversuche
SMS oder MOD Bus via Modem: Meldung senden auch
CP24
0
wenn Fehler wieder behoben; 0 = nicht aktiv; 1 = aktiv
SMS via Modem: Sprachauswahl für Fehlermeldung
CP25
0
0 = deutsch; 1 = französisch; 2 = englisch;
3 = italienisch; 4 = spanisch
MOD Bus via Modem: Sperrung der Anwahl der Leitstation
CP26
0
bei Störung; 0 = nicht, 1 = aktiv
MOD Bus via RS485 oder MOD Bus via Modem: Befehle
CP27
0
der Leitstation verfallen nach 30 Minuten Inaktivität der
Leitstation; 0 = nicht aktiv; 1 = aktiv
3.9
Anwendungen
3.9.1
Beispiel 1
T
F
T
M
AB
B
UP
LP1
M
T
T
RF
!
Witterungsgeführte Vorlauftemperaturregelung (sekundär) in
Umformeranlagen mit Brauchwasservorrangschaltung über
Umlenkventil
Wichtige SERVice-Parameter (siehe auch Abschnitt 3.6)
SP06 1 (Regelmodell;
SP13 1 (Rücklauftemperaturerfassung aktiv )
SP34 3 (BW Ladung mittels Umlenkventil; 1 Fühler für BW)
4/6
) senden
F
) empfangen
F
senden
RF1
empfangen
RF1
PI
A
BW
T
T
w1
KW
)
3.9.2
Beispiel 2
T
F
T
LP1
M
!
Witterungsgeführte Vorlauftemperaturregelung (sekundär)
in Umformeranlagen mit Brauchwasserregelung durch 2
Ladepumpen über zusätzlichen Umformer (Speicher-Lade-
System)
Wichtige SERVice-Parameter (siehe auch Abschnitt C6)
SP06 1 (Regelmodell;
SP08 1 (Anschluss Raumfühler Ni 1000)
SP34 2 (BW Ladung mit separater Ladepumpe; 2 BW Fühler)
SP49 4 (konfi gurierbarer Ausgang verwendet für 2te
Speicherladepumpe)
3.9.3
Beispiel 3
T
F
T
M
LP
!
Witterungsgeführte Vorlauftemperaturregelung und
Brauchwasserregelung über Mischventil
Wichtige SERVice-Parameter (siehe auch Abschnitt C6)
SP06 2 (Regelmodell)
SP08 2 (Anschluss EGS52/15 mit Raumfühler)
SP34 2 (BW Ladung mit separater Ladepumpe; 2 BW Fühler)
SP39 -30 (Brauchwasservorrangschaltung falls TA > -30 °C;
3.10
Technische Daten
Masse (B x H x T)
Gewicht mit Sockel
Speisung
Toleranz
Leistungsaufnahme
T
T
Ausgänge
A
Schaltleistung
•
3 x Relais
•
3 x Relais (Stellorgan, konfi g. Ausgang)
Eingänge
Schaltuhr Gangreserve typ.
Parameter
Kommunikation
•
Schnittstelle
•
Protokoll
zulässige Umgebungstemperatur
zulässige Lagertemperatur:
zulässige Umgebungsfeuchte:
Konformität
Schutzart
Schutzklasse
EMV Ausstrahlung
EMV Immunität
PI
2P
UP
BW
T
T
w1
T
T
w2
KW
LP2
)
PI
2P
UP
BW
T
T
w1
T
w2
T
KW
146 x 98 x 58 mm
Ca. 0,4 kg
230 V
±15 %, 50...60 Hz
Max. 1 VA
6 Relais
4(2) A
1(0.5) A
1 binär, 5 analog
48h
Nicht fl üchtig
RS485; ähnlich RS232
MOD Bus, Gerätebus, TAP
0...+50°C
–25°C...+65°C
5...95 % rF (nicht kondens.)
EN12098 und CE
IP40 (EN60529)
II (EN60730)
EN61000-6-1, 2
EN61000-6-3, 4
0508005001 D
T
T
A
T
(T )
R
T
T
A
T
T
(T )
R
)
