I

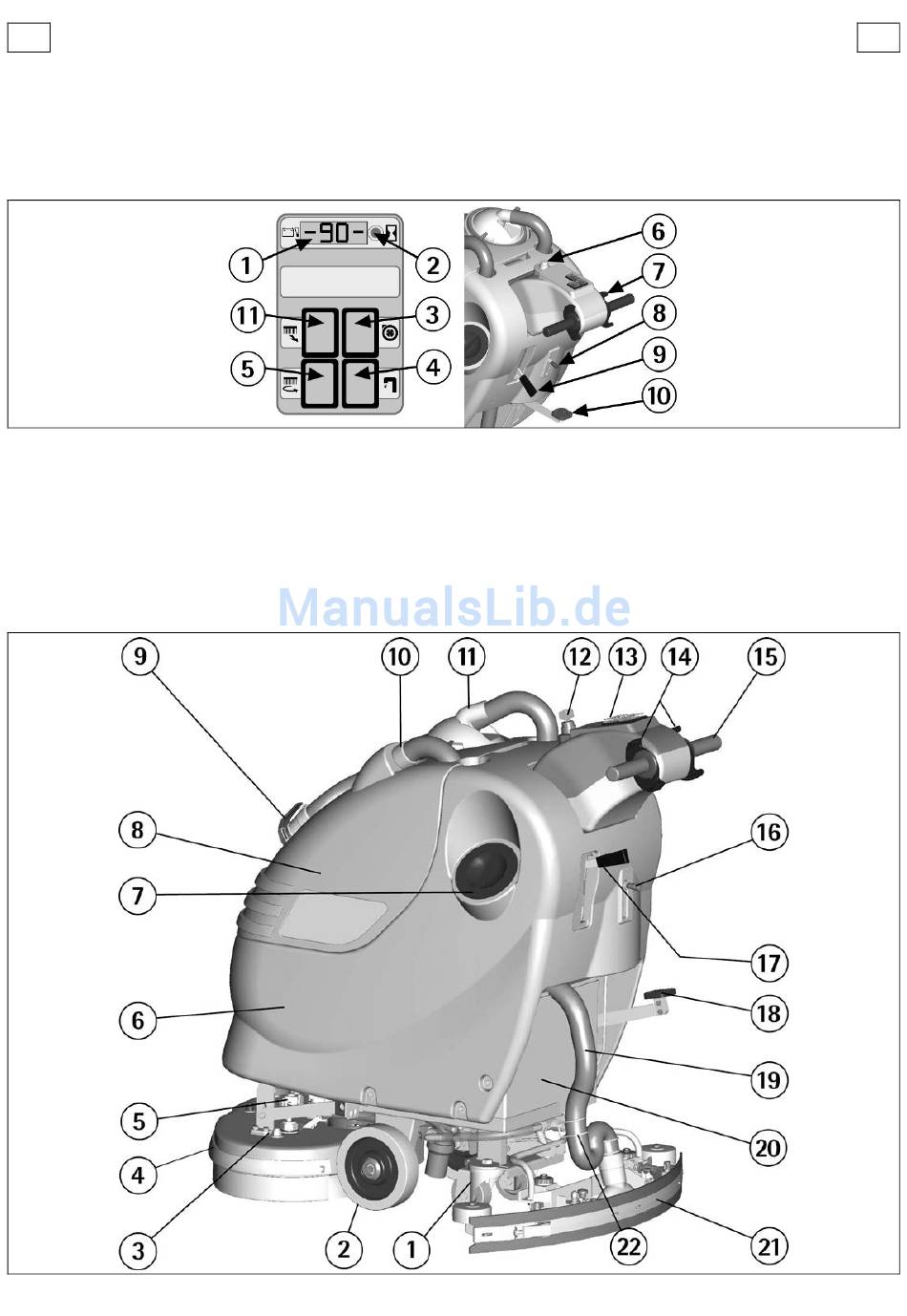

LEGENDA CRUSCOTTO E COMANDI

1. DISPLAY LIVELLO CARICA BATTERIE/CONTAORE
2. PULSANTE VISUALIZZAZIONE CONTAORE (DISPLAY)
3. INTERRUTTORE MOTORE ASPIRAZIONE
4. SPIA SEGNALAZ. RUBINETTO APERTO/DEVIATORE SISTEMA 3S (OPZIONALE)

LEGENDA MACCHINA

1. RUOTE PIVOTTANTI
2. RUOTE
3. REGOLAZIONE INCLINAZIONE SPAZZOLE (ruby45 e ruby55)
4. GRUPPO BASAMENTO SPAZZOLA/E
5. ELETTROVALVOLA (OPZIONALE)
6. SERBATOIO SOLUZIONE
7. TAPPO CARICO SOLUZIONE DETERGENTE
8. SERBATOIO RECUPERO
9. TAPPO SCARICO SERBATOIO RECUPERO
10. SEDE INGRESSO TUBO TERGIPAVIMENTO
5. INTERRUTTORE MOTORE SPAZZOLA/E
6. INTERRUTTORE CON CHIAVE (OPZIONALE)
7. LEVE PRESENZA UOMO
8. LEVA RUBINETTO
9. LEVA SOLLEVAMENTO TERGIPAVIMENTO
10. PEDALE SOLLEVAMENTO GRUPPO BASAMENTO SPAZZOLA/E
11. PULSANTE SGANCIO SPAZZOLA (ruby 50)
11. COPERCHIO ASPIRAZIONE
12. INTERRUTTORE CON CHIAVE (OPZIONALE)
13. CRUSCOTTO
14. LEVE PRESENZA UOMO
15. IMPUGNATURA
16. LEVA RUBINETTO
17. LEVA SOLLEVAMENTO TERGIPAVIMENTO
18. PEDALE SOLLEVAMENTO GRUPPO BASAMENTO SPAZZOLA/E
19. TUBO TERGIPAVIMENTO
20. BATTERIE
21. GRUPPO TERGIPAVIMENTO
22. MOLLA GUIDA TUBO TERGIPAVIMENTO
4
I
