F

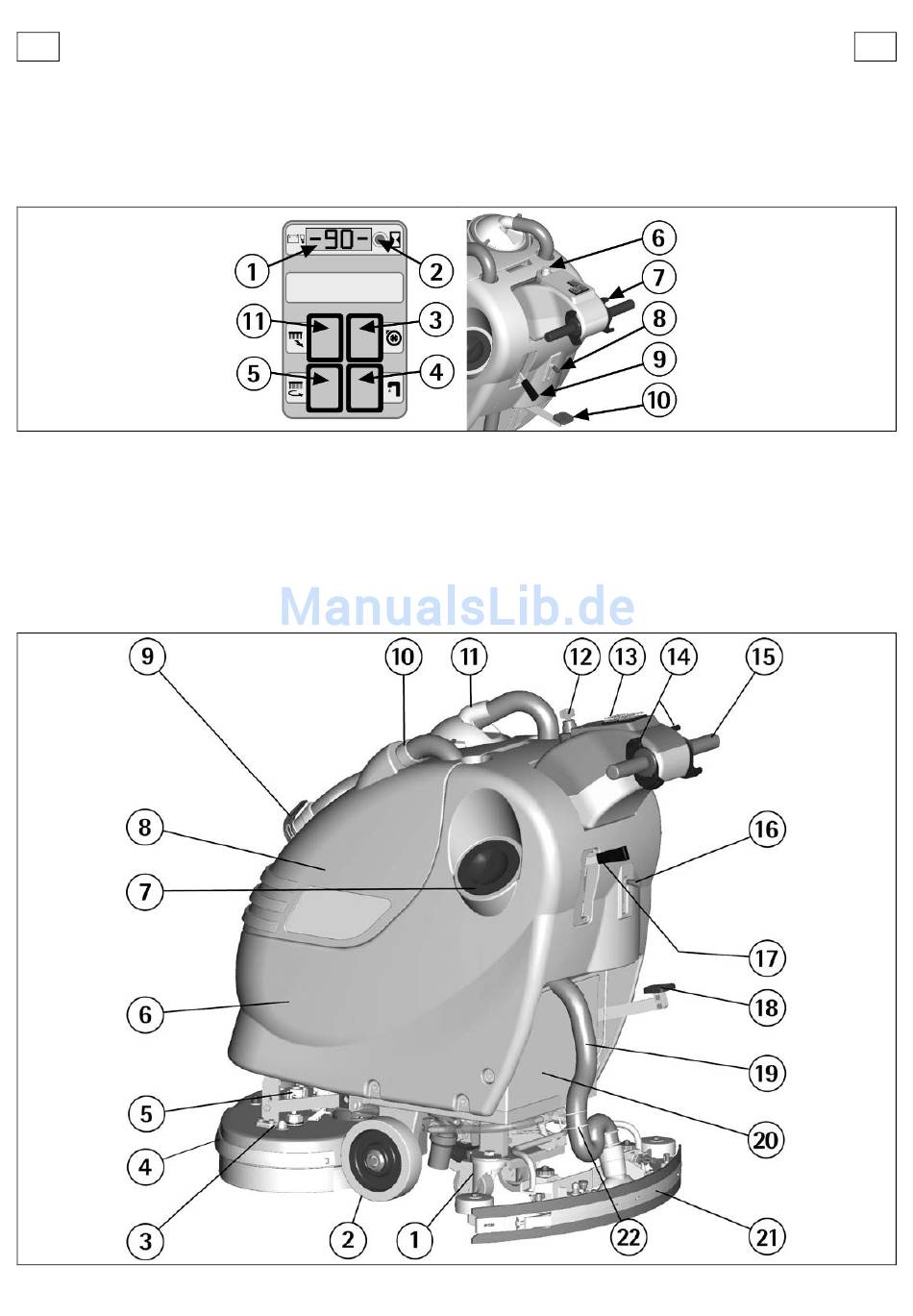

LEGENDE TABLEAU DE BORD ET CONTROLES

1. INDICATEUR NIVEAU DE CHARGE BATTERIES/COMPTEUR HORAIRE
2. BOUTON POUSSOIR VISUALISATION COMPTEUR HORAIRE (INDICATEUR)
3. INTERRUPTEUR MOTEUR D'ASPIRATION
4. TEMOIN DE SIGNALISATION ROBINET OUVERT/DEVIATEUR SYSTEME 3S (OPT.)

LEGENDE MACHINE

1. ROUES PIVOTANTES
2. ROUES
3. REGLAGE INCLINAISON DES BROSSES (ruby45 et ruby55)
4. GROUPE D'EMBASE DE LA/DES BROSSE/S
5. ELECTROVANNE (OPTIONNEL)
6. RESERVOIR DE SOLUTION
7. BOUCHON REMPLISSAGE SOLUTION DETERGENTE
8. RESERVOIR DE RECUPERATION
9. BOUCHON DE VIDANGE RESERVOIR DE RECUPERATION
10. LOGEMENT D'ENTREE TUYAU DE SUCEUR
5. INTERRUPTEUR MOTEUR DE LA/DES BROSSE/S
6. INTERRUPTEUR A CLEF (OPTIONNEL)
7. LEVIERS PRESENCE HOMME
8. LEVIER ROBINET
9. LEVIER DE RELEVAGE SUCEUR
10. PEDALE DE RELEVAGE GROUPE D'EMBASE DE LA/DES BROSSE/S
11. BOUTON POUSSOIR DECROCHAGE BROSSE (ruby 50)
11. COUVERCLE D'ASPIRATION
12. INTERRUPTEUR A CLEF (OPTIONNEL)
13. TABLEAU DE BORD
14. LEVIERS PRESENCE HOMME
15. POIGNEES DE TIMON
16. LEVIER ROBINET
17. LEVIER DE RELEVAGE SUCEUR
18. PEDALE DE RELEVAGE GROUPE D'EMBASE DE LA/DES BROSSE/S
19. TUYAU DU SUCEUR
20. BATTERIES
21. ENSEMBLE DE SUCEUR
22. RESSORT GUIDE TUYAU DE SUCEUR
28
