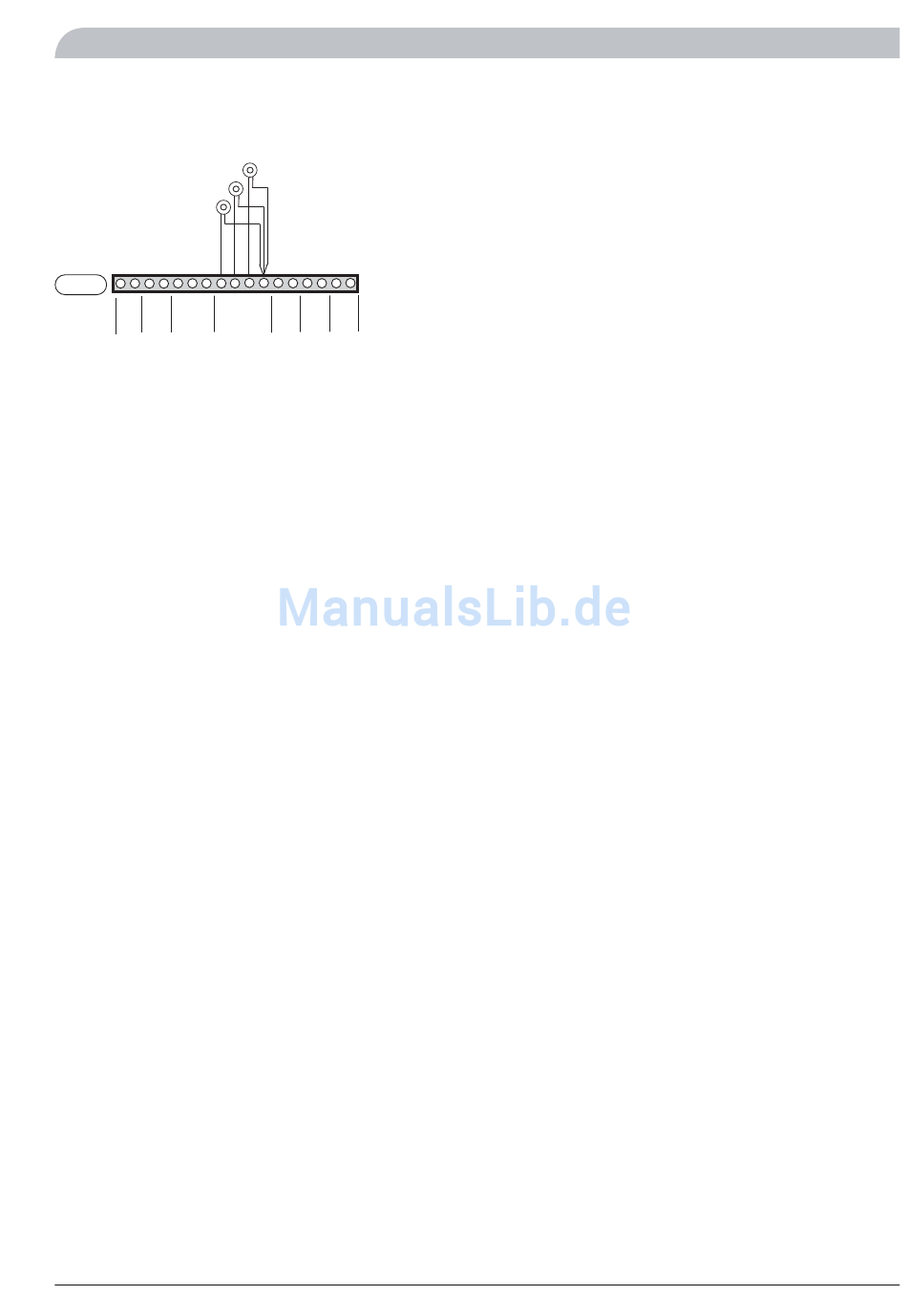

X1:11 dient folglich als gemeinsame Anschlussklemme für
die drei Stromwandler.
L1
AA22-X1
1 2 3 4 5 6 7 8
Die Größe der Gebäudehauptsicherung wird per Wählrad
(R24) auf der Leistungswächterkarte AA22 festgelegt. Die
Einstellung kann in Menü 8.3.1 abgelesen werden.

Anschluss von Rund- oder Tarifsteuerung.

Bei einer Nutzung von Rund- oder Tarifsteuerung können
diese mit der Anschlussklemme (X1) an der EBV-Karte (AA22)
verbunden werden, die sich hinter der Frontabdeckung be-
findet.
Für Tarif A werden sämtliche elektrische Zusatzheizungen
deaktiviert. Verbinden Sie einen potenzialfreien Schaltkontakt
mit Anschlussklemme X1:5 und X1:7.
Tarif B, der Verdichter in AMS 10 wird deaktiviert. Verbinden
Sie einen potenzialfreien Schaltkontakt mit Anschlussklemme
X1:6 und X1:7.
Tarif A und B lassen sich kombinieren.
Ein geschlossener Kontakt unterbricht die Leistungszufuhr.

Anbindung externer Schaltkontakte

RG 10, Fühler zur Änderung der Raumtemperatur
Zur Änderung der Vorlauftemperatur und damit zur Ände-
rung der Raumtemperatur kann ein externer Fühler (BT50;
z.B. Raumtemperaturfühler RG 10, Zubehör) mit HBS 16
verbunden werden. Der Fühler wird an einer Anschlussklem-
me von X4:1 bis X4:3 an der Leistungswächterkarte (AA22)
gemäß Elektroschaltplan verbunden.
Wird in Menü 9.3.6 aktiviert.
Die Differenz zwischen vorliegender und eingestellter
Raumtemperatur wirkt sich auf die Vorlauftemperatur aus.
Die gewünschte Raumtemperatur wird am Wählrad RG 10
eingestellt und in Menü 6.3 angezeigt.
Anschluss zur Änderung der Raumtemperatur
Klimatisierungssystem 1:
Zur Änderung der Vorlauftemperatur und damit zur Ände-
rung der Raumtemperatur kann ein externer Schaltkontakt,
z.B. Raumthermostat oder Schaltuhr, mit HBS 16 verbunden
werden. Der Schaltkontakt muss potenzialfrei sein. Er wird
mit Anschlussklemme X1:3 und X1:4 an der Leistungswäch-
terplatine (AA22) verbunden.
Wenn der Anschluss geschlossen ist, wird die Parallelverschie-
bung der Heizkurve um die gewählte Stufenanzahl geändert.
L3
L2
9 10 11 12 13 14 15 16 17
Einstellbereich: -10-+10. Die Einstellung des Änderungswerts
wird in Menü 2.4 "Externe Anpassung" vorgenommen.
