Montagevorbereitung
Anforderungen an Transport und Aufstellung
Erforderliche elektrische und hydraulische Leitungen
G
H
E F
K
L
M
D

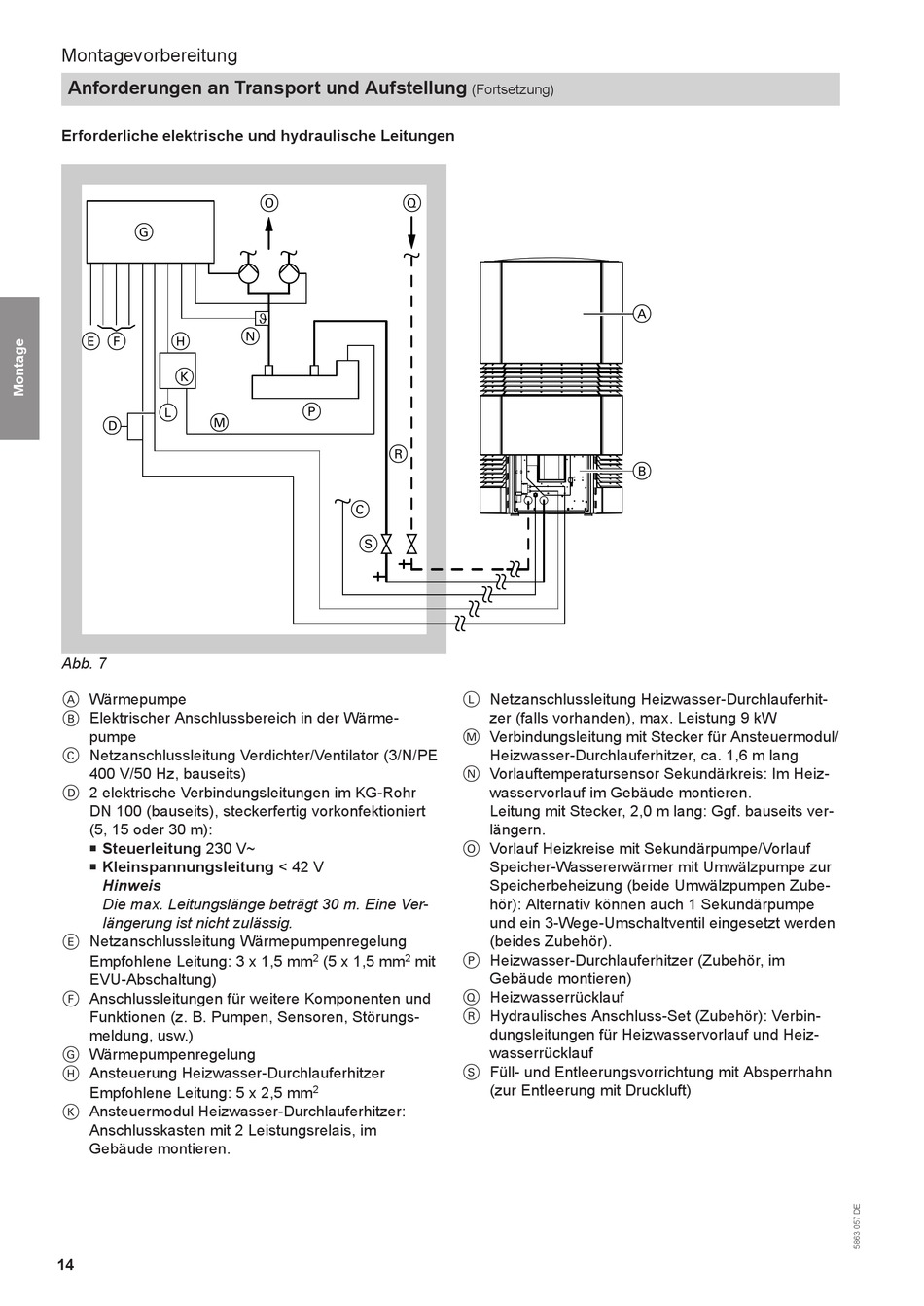

Abb. 7
Wärmepumpe
A
Elektrischer Anschlussbereich in der Wärme-
B
pumpe
Netzanschlussleitung Verdichter/Ventilator (3/N/PE
C
400 V/50 Hz, bauseits)
2 elektrische Verbindungsleitungen im KG-Rohr
D
DN 100 (bauseits), steckerfertig vorkonfektioniert
(5, 15 oder 30 m):
Steuerleitung 230 V~
■
■ Kleinspannungsleitung < 42 V
Hinweis
Die max. Leitungslänge beträgt 30 m. Eine Ver-
längerung ist nicht zulässig.
Netzanschlussleitung Wärmepumpenregelung
E
Empfohlene Leitung: 3 x 1,5 mm
EVU-Abschaltung)
Anschlussleitungen für weitere Komponenten und
F
Funktionen (z. B. Pumpen, Sensoren, Störungs-
meldung, usw.)
Wärmepumpenregelung
G
H Ansteuerung Heizwasser-Durchlauferhitzer
Empfohlene Leitung: 5 x 2,5 mm
Ansteuermodul Heizwasser-Durchlauferhitzer:
K
Anschlusskasten mit 2 Leistungsrelais, im
Gebäude montieren.
14
O Q
N
P
R
C
S
2 (5 x 1,5 mm 2
2
(Fortsetzung)
Netzanschlussleitung Heizwasser-Durchlauferhit-
L
zer (falls vorhanden), max. Leistung 9 kW
Verbindungsleitung mit Stecker für Ansteuermodul/
M
Heizwasser-Durchlauferhitzer, ca. 1,6 m lang
Vorlauftemperatursensor Sekundärkreis: Im Heiz-
N
wasservorlauf im Gebäude montieren.
Leitung mit Stecker, 2,0 m lang: Ggf. bauseits ver-
längern.
Vorlauf Heizkreise mit Sekundärpumpe/Vorlauf
O
Speicher-Wassererwärmer mit Umwälzpumpe zur
Speicherbeheizung (beide Umwälzpumpen Zube-
hör): Alternativ können auch 1 Sekundärpumpe
und ein 3-Wege-Umschaltventil eingesetzt werden
(beides Zubehör).
Heizwasser-Durchlauferhitzer (Zubehör, im
mit P
Gebäude montieren)
Heizwasserrücklauf
Q
Hydraulisches Anschluss-Set (Zubehör): Verbin-
R
dungsleitungen für Heizwasservorlauf und Heiz-
wasserrücklauf
Füll- und Entleerungsvorrichtung mit Absperrhahn
S
(zur Entleerung mit Druckluft)
