HELIX P-DSP Precision Bedienungsanleitung Seite 6

Einbau und Installation
Die weiße Remote-Leitung (C) muss mit dem
Remote-Ausgang des Radios verbunden wer-
den, sofern die Vorverstärkereingänge des Pro-
zessors als Signaleingänge genutzt werden. Es
wird davon abgeraten, die Remote-Leitung über
das Zündungsplus zu steuern um Störgeräusche
beim Ein- und Ausschalten zu vermeiden. Bei
Verwendung des Highleveleingangs muss diese
Leitung nicht angeschlossen werden. Ist das der
Fall, achten Sie bitte darauf, dass das Kabel gut
isoliert ist und nicht mit der Fahrzeugmasse in
Verbindung kommt.
Abb. 1
A
1
Abb. 2
2
1
6
B
D
C
A
C
B
4. Anschluss des Remote-Ausgangs
Dieser Ausgang dient dazu, die angeschlos-
senen Verstärker mit einem Remote-Signal zu
versorgen. Bitte verwenden Sie ausschließlich
dieses Signal zur Einschaltung der Verstärker
um Ein- und Ausschaltgeräusche zu vermeiden.
Schließen Sie an diesen Ausgang ausschließ-
lich das mitgelieferte blaue Remote-Kabel an.
Wenn Sie alle Anschlüsse nochmals geprüft ha-
ben, verbinden Sie die speziellen Anschlussste-
cker für die Versorgungsspannung (1) und das
Remote-Eingangssignal (2) mit dem P-DSP.

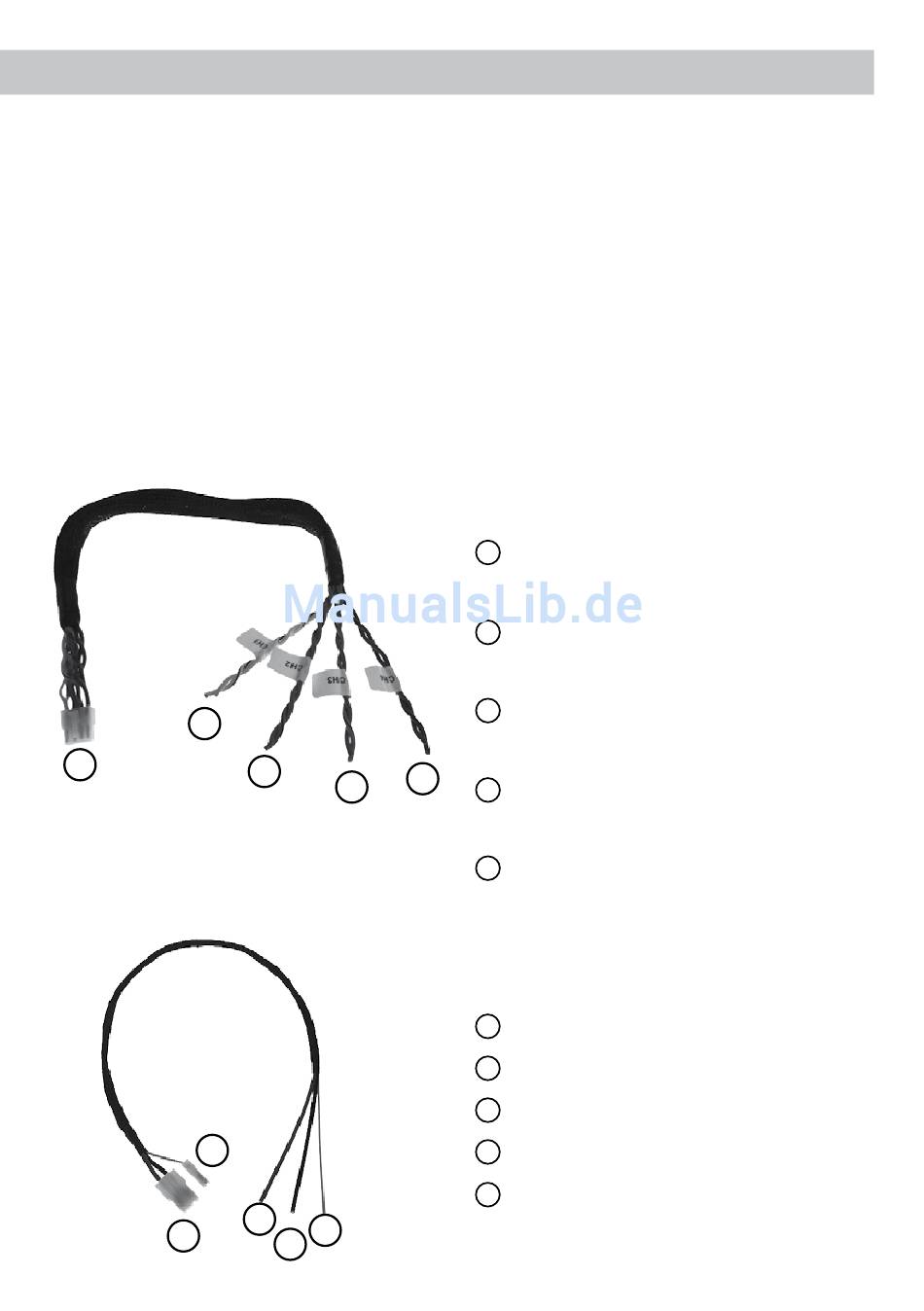

Optionales Highlevel-Adapterkabel „PP-SC 0,5"
(Art.-Nr. H424907)
A Front-Left Eingang
FL + = weiß mit schwarzer Markierung
FL - = weiß ohne Markierung
B Front-Right Eingang
FR + = grau mit schwarzer Markierung
FR - = grau ohne Markierung
C Rear-Right Eingang
RR + = grün mit schwarzer Markierung
RR - = grün ohne Markierung
D Rear-Left Eingang
RL + = lila mit schwarzer Markierung
RL - = lila ohne Markierung
1 Highlevel-Stecker zur Verbindung mit dem
Highlevel-Signaleingang
Stromversorgungskabel
(im Lieferumfang enthalten)
1 Versorgungsspannung mit Verpolungsschutz
2 Remote-Eingangsleitung
A Plus-Leitung (+) = rotes Kabel
B Masse-Leitung (-) = schwarzes Kabel
C Remote-Leitung = weißes Kabel
