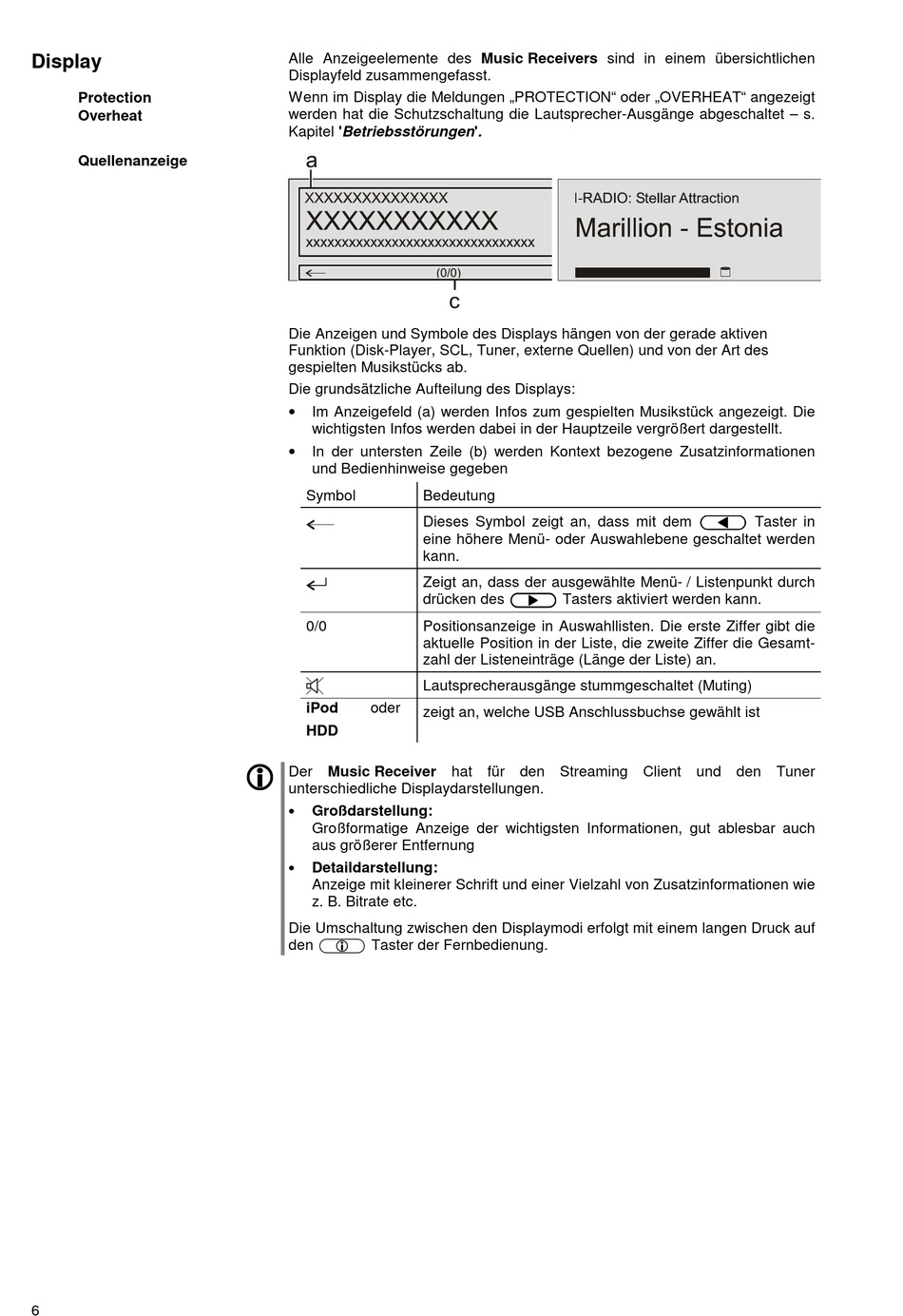

T+A Music Receiver Betriebsanleitung Seite 6

Display
Protection
Overheat
Quellenanzeige
6
Alle Anzeigeelemente des Music Receivers sind in einem übersichtlichen
Displayfeld zusammengefasst.
Wenn im Display die Meldungen „PROTECTION" oder „OVERHEAT" angezeigt
werden hat die Schutzschaltung die Lautsprecher-Ausgänge abgeschaltet – s.
Kapitel 'Betriebsstörungen'.
Die Anzeigen und Symbole des Displays hängen von der gerade aktiven
Funktion (Disk-Player, SCL, Tuner, externe Quellen) und von der Art des
gespielten Musikstücks ab.
Die grundsätzliche Aufteilung des Displays:
Im Anzeigefeld (a) werden Infos zum gespielten Musikstück angezeigt. Die
•
wichtigsten Infos werden dabei in der Hauptzeile vergrößert dargestellt.
In der untersten Zeile (b) werden Kontext bezogene Zusatzinformationen
•
und Bedienhinweise gegeben
Symbol
0/0
iPod oder
HDD
Der Music Receiver hat für den Streaming Client und den Tuner
 
 
   
unterschiedliche Displaydarstellungen.
Großdarstellung:
•
Großformatige Anzeige der wichtigsten Informationen, gut ablesbar auch
aus größerer Entfernung
Detaildarstellung:
•
Anzeige mit kleinerer Schrift und einer Vielzahl von Zusatzinformationen wie
z. B. Bitrate etc.
Die Umschaltung zwischen den Displaymodi erfolgt mit einem langen Druck auf
den  Taster der Fernbedienung.
Bedeutung
Dieses Symbol zeigt an, dass mit dem 
eine höhere Menü- oder Auswahlebene geschaltet werden
kann.
Zeigt an, dass der ausgewählte Menü- / Listenpunkt durch
drücken des   Tasters aktiviert werden kann.
 
Positionsanzeige in Auswahllisten. Die erste Ziffer gibt die
aktuelle Position in der Liste, die zweite Ziffer die Gesamt-
zahl der Listeneinträge (Länge der Liste) an.
Lautsprecherausgänge stummgeschaltet (Muting)
zeigt an, welche USB Anschlussbuchse gewählt ist
 Taster in
 
