Transport und
Verpackung
Die Geräte werden in einer
stabilen Transportverpackung
geliefert. Überprüfen Sie bitte die
Geräte sofort bei Anlieferung und
vermerken eventuelle Schäden oder
fehlende Teile auf dem Lieferschein
und informieren Sie den Spediteur
und Ihren Vertragspartner.
Für spätere Reklamationen kann
keine Gewährleistung übernom-
men werden.
Gerätebeschreibung
Die Raumklimageräte ML 262-
522DC verfügen über ein REMKO
ML...DC AT Außenteil sowie über
ein Innengerät ML...DC IT.
Das Außenteil dient im Kühlbetrieb
zur Abgabe der vom Innengerät
aus dem zu kühlenden Raum ent-
nommenen Wärme an die Außen-
luft. Im Heizbetrieb kann im zu
beheizenden Raum am Innengerät
die vom Außenteil aufgenommene
Wärme abgegeben werden.In
beiden Betriebsarten passt sich die
erzeugte Leistung des Kompressors
exakt an den Bedarf an und regelt
so die Solltemperatur mit mini-
malen Temperaturschwankungen.
Durch diese „Inverter-Technik"
wird zu konventionellen Split-Sy-
stemen Energie eingespart und die
Schallemission auf ein besonders
geringes Maß reduziert.
Das Außenteil ist im Außenbereich
oder unter Beachtung bestimmter
Erfordernisse in Innenbereichen
montierbar. Das Innengerät ist
im Innenbereich für den oberen
Wandbereich konzipiert. Die Be-
dienung erfolgt über eine Infrarot-
Fernbedienung.
Das Außenteil besteht aus einem
Kältekreis mit Kompressor, Verflüs-
siger in Lamellenbauform, Verflüs-
sigerventilator, Umkehrventil und
Drosselorgan. Die Ansteuerung
des Außenteiles erfolgt über die
Regelung des Innengerätes.
Das Innengerät besteht aus Ver-
dampfer in Lamellenbauweise,
Verdampferventilator, Regelung
und Kondensatwanne.
Als Zubehör sind Bodenkonsolen,
Wandkonsolen, Kältemittellei-
tungen und Kondensatpumpen
erhältlich.

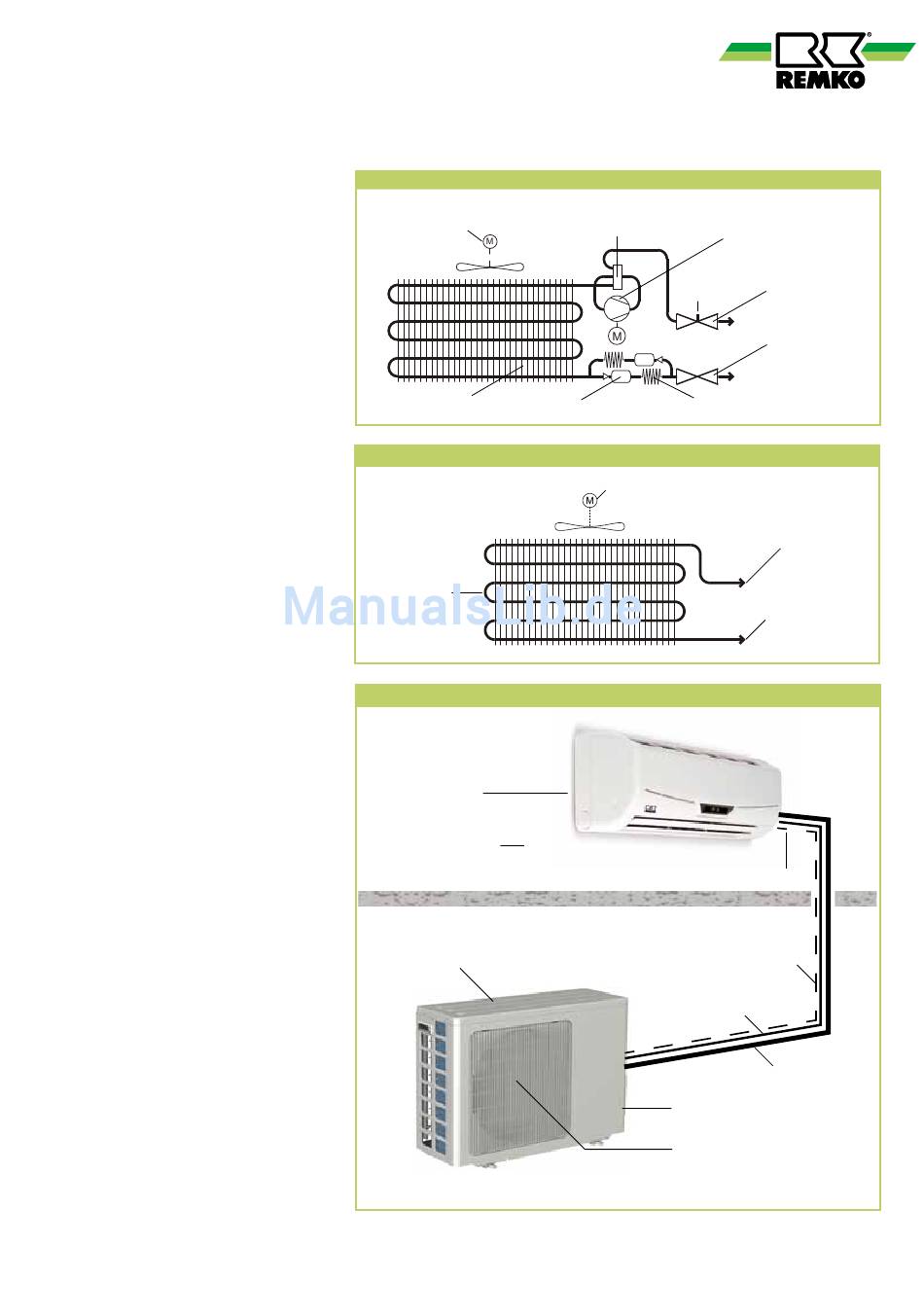

Schema Kältekreis Außenteil
Verflüssigerventilator
Verflüssiger
Schema Kältekreis Innengerät
Verdampfer
Systemaufbau
Innenbereich
Innengerät
Kondensatleitung
Außenbereich
Außenteil
Kondensatleitung
Die Verbindung zwischen Innengerät und Außenteil wird mit
Kältemittelleitungen hergestellt.
Umkehrventil
Kompressor
Anschluss
Manometer
Filtertrockner
Drosselorgan Kapillarrohr
Verdampferventilator
Anschluss Einspritzleitung
Einspritzleitung
Absperrventil
Verflüssigerventilator
Anschlussventil
Saugleitung
Anschlussventil
Einspritzleitung
Anschluss Saugleitung
Netzzuleitung
Steuerleitung
Saugleitung
5
