Inhaltszusammenfassung für REMKO MVT Serie

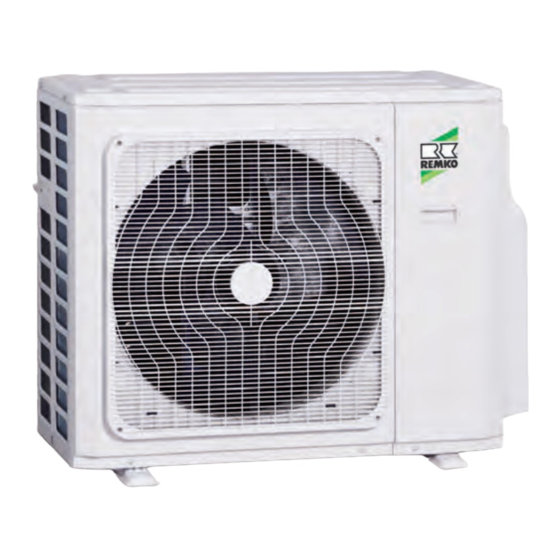

- Seite 1 Bedienungs- und Installationsanleitung REMKO Serie MVT Multisplit-Klimasysteme zum Kühlen und Heizen Außenteile MVT 603 DC, MVT 903 DC, MVT 1053 DC, MVT 1403 DC 0218-2020-03 Version 2, de_DE Vor Beginn aller Arbeiten Anleitung lesen!
- Seite 2 Vor Inbetriebnahme / Verwendung der Geräte ist diese Anlei- tung sorgfältig zu lesen! Diese Anleitung ist Bestandteil des Gerätes und muss immer in unmittelbarer Nähe des Aufstellungsortes, bzw. am Gerät aufbewahrt werden. Änderungen bleiben uns vorbehalten; für Irrtümer und Druckfehler Kältemittel keine Haftung! Originaldokument...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis Sicherheits- und Anwenderhinweise....................5 1.1 Allgemeine Sicherheitshinweise...................... 5 1.2 Kennzeichnung von Hinweisen....................... 5 1.3 Personalqualifikation........................5 1.4 Gefahren bei Nichtbeachtung der Sicherheitshinweise..............6 1.5 Sicherheitsbewusstes Arbeiten....................... 6 1.6 Sicherheitshinweise für den Betreiber..................... 6 1.7 Sicherheitshinweise für Montage-, Wartungs- und Inspektionsarbeiten......... 6 1.8 Eigenmächtiger Umbau und Veränderungen.................. - Seite 4 REMKO Serie MVT Pflege und Wartung..........................63 Außerbetriebnahme..........................64 Gerätedarstellung und Ersatzteillisten..................... 65 14.1 Gerätedarstellung MVT 603 DC....................65 14.2 Ersatzteilliste MVT 603 DC......................66 14.3 Gerätedarstellung MVT 903 DC....................67 14.4 Ersatzteilliste MVT 903 DC......................68 14.5 Gerätedarstellung MVT 1053 DC....................69 14.6 Ersatzteilliste MVT 1053 DC.......................
-
Seite 5: Sicherheits- Und Anwenderhinweise
Sicherheits- und Anwenderhinweise GEFAHR! Diese Kombination aus Symbol und Signalwort 1.1 Allgemeine Sicherheitshinweise weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren Verlet- Lesen Sie vor der ersten Inbetriebnahme des zungen führt, wenn sie nicht gemieden wird. Gerätes oder deren Komponenten die Betriebsan- leitung aufmerksam durch. -
Seite 6: Gefahren Bei Nichtbeachtung Der Sicherheitshinweise
REMKO Serie MVT 1.4 Gefahren bei Nichtbeachtung Beauftragen Sie ausschließlich authorisiertes Fachpersonal für Wartungen oder Instandset- der Sicherheitshinweise zungen. Die Nichtbeachtung der Sicherheitshinweise kann Die Anlage ist mit einem brennbaren Kälte- sowohl eine Gefährdung für Personen als auch für mittel gefüllt. Tauen Sie eventuell vereiste die Umwelt und Geräte zur Folge haben. -
Seite 7: Eigenmächtiger Umbau Und Veränderungen
Inbetriebnahme die dem Gerät beigefügte bzw. aufgestellt werden. „Gewährleistungsurkunde” vollständig ausgefüllt Die Geräte und Komponenten dürfen nicht in an die REMKO GmbH & Co. KG zurückgesandt Bereichen mit erhöhter Beschädigungsgefahr hat. Die Gewährleistungsbedingungen sind in den betrieben werden. Die Mindestfreiräume sind „Allgemeinen Geschäfts- und Lieferbedingungen“... -
Seite 8: Transport Und Verpackung
REMKO Serie MVT 1.11 Transport und Verpackung Die Geräte werden in einer stabilen Transportver- packung geliefert. Überprüfen Sie bitte die Geräte sofort bei Anlieferung und vermerken eventuelle Schäden oder fehlende Teile auf dem Lieferschein und informieren Sie den Spediteur und Ihren Ver- tragspartner. -
Seite 9: Technische Daten
Technische Daten 2.1 Gerätedaten MVT 603 MVT 903 MVT 1053 MVT 1403 Baureihe Betriebsweise Inverter Multisplit-Außenteile zum Kühlen und Heizen 10,5 12,4 Nennkühlleistung (2,1-6,9) (2,9-8,5) (2,1-10,6) (2,1-14,20) Energieeffizienzgröße SEER Energieverbrauch, jährlich, Q Energieeffizienzklasse Kühlen Nennheizleistung (2,3-7,2) (2,0-8,5) (2,3-11,1) (2,3-14,8) Energieeffizienzgröße SCOP 3) 4) Energieverbrauch, jährlich, Q 1537... - Seite 10 REMKO Serie MVT MVT 603 MVT 903 MVT 1053 MVT 1403 Baureihe Äquivalent 0,84 1,16 1,42 1,62 Kältemittel, Zusatzmenge >5m Anzahl Innengeräte, max. Kältemittelleitung, Länge pro IT, max. Kältemittelleitung, Länge gesamt, max. Kältemittelleitung, Höhe, max., AT oben Kältemittelleitung, Höhe, max., AT unten Abmessungen Höhe...
-
Seite 11: Geräteabmessungen
2.2 Geräteabmessungen Abb. 1: Abmessungen Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. MVT 603 DC MVT 903 DC MVT 1053 DC MVT 1403 DC (Alle Angaben in mm) -
Seite 12: Leistungsdaten
REMKO Serie MVT 2.3 Leistungsdaten Kühlleistung MVT 603 DC Außentemperatur (TK, °C) Innen Kühlleistung (A = Gesamt, B = Sensibel, C = Leistungsaufnahme) °C °C 8,11 6,32 1,86 7,76 6,20 2,03 7,41 6,07 2,20 8,53 6,53 1,88 8,16 6,41 2,05... - Seite 13 Heizleistung MVT 603 DC Außentemperatur (TK, °C) Innen Heizleistung (A = Gesamt, C = Leistungsaufnahme) °C 4,65 2,73 5,44 2,83 6,24 2,93 6,71 2,99 5,58 2,77 5,36 2,87 6,15 2,97 6,62 3,03 4,51 2,82 5,28 2,92 6,06 3,02 6,52 3,08 4,42 2,84 5,18...
- Seite 14 REMKO Serie MVT Kühlleistung MVT 903 DC Außentemperatur (TK, °C) Innen Kühlleistung (A = Gesamt, B = Sensibel, C = Leistungsaufnahme) °C °C 8,42 6,57 1,93 8,06 6,45 2,11 7,70 6,31 2,28 8,87 6,78 1,95 8,48 6,66 2,13 8,10 6,52...
- Seite 15 Heizleistung MVT 903 DC Außentemperatur (TK, °C) Innen Heizleistung (A = Gesamt, C = Leistungsaufnahme) °C 4,12 2,74 4,84 2,74 5,55 2,75 5,98 2,76 4,06 2,78 4,77 2,79 5,47 2,80 5,90 2,80 4,00 2,82 4,70 2,83 5,39 2,84 5,81 2,84 3,92 2,85 4,60...
- Seite 16 REMKO Serie MVT Kühlleistung MVT 1053 DC Außentemperatur (TK, °C) Innen Kühlleistung (A = Gesamt, B = Sensibel, C = Leistungsaufnahme) °C °C 10,77 8,40 2,47 10,31 8,25 2,69 9,84 8,07 2,92 11,34 8,67 2,50 10,85 8,52 2,72 10,36 8,34...
- Seite 17 Heizleistung MVT 1053 DC Außentemperatur (TK, °C) Innen Heizleistung (A = Gesamt, C = Leistungsaufnahme) °C 4,92 3,92 6,06 3,97 6,99 3,92 7,55 3,89 4,84 3,98 5,97 4,03 6,89 3,98 7,44 3,95 4,77 4,04 5,88 4,10 6,78 4,04 7,33 4,01 4,68 4,08 5,77...
- Seite 18 REMKO Serie MVT Kühlleistung MVT 1403 DC Außentemperatur (TK, °C) Innen Kühlleistung (A = Gesamt, B = Sensibel, C = Leistungsaufnahme) °C °C 12,62 9,84 2,89 12,08 9,66 3,15 11,53 9,46 3,41 13,28 10,16 2,92 12,71 9,98 3,18 12,14 9,77...
- Seite 19 Heizleistung MVT 1403 DC Außentemperatur (TK, °C) Innen Heizleistung (A = Gesamt, C = Leistungsaufnahme) °C 4,75 3,87 5,83 3,91 6,70 3,69 7,22 3,55 4,68 3,93 5,74 3,97 6,60 3,74 7,12 3,61 4,61 3,99 5,66 4,03 6,50 3,80 7,01 3,66 4,52 4,03 5,54...
-
Seite 20: Aufbau Und Funktion
Kompressor, einem Verflüssiger in Lamel- Verflüssiger lenbauform, drei elektronischen Expansionsventil Verflüssigerventilator und einem Verflüssigerventilator.Kombinierbar ist Umkehrventil das Außenteil mit REMKO Innengeräten der Serie Kompressor MXW, MXD, MXT und ATY entsprechend der Kühl- Drosselorgan Kapillarrohr leistung (Siehe Kapitel „Kombinationen“). Die Anschlussventil Saugleitung A Ansteuerung des Kältekreises des Außenteiles... - Seite 21 Abb. 3: Systemaufbau MVT 1403 DC Außenbereich Netzzuleitung Ba-e: Innenbereich Absperrventile 1a-e: Innengeräte Saugleitungen Außenteil Einspritzleitungen Kondensatleitung Steuerleitungen Verflüssigerventilator Die Verbindung zwischen Innengerät (Innenbereich Ba, Bb, Bc, Bd, Be) und Außenteil (Anschluss Kreis A, B, C, D, E) des Außenteiles wird mit Kältemittelleitungen sowie einer Steuer- leitung hergestellt.
-
Seite 22: Kombinationen
REMKO Serie MVT 3.2 Kombinationen Innengeräte Folgende Innengeräte können mit den Außenteilen MVT 603-1403 DC kombiniert werden: Abb. 4: Innengeräte A: MXW C: MXT B: MXD D: ATY Folgende Kombinationen der Außenteile können MVT 903 DC Kombinationen mit 1 Innengerät gewählt werden:... - Seite 23 MVT 903 DC (Fortsetzung) Kombinationen mit 3 Innengeräten Kombinationen mit 3 Innengeräten Innengeräte Kombi- Innengeräte Kombi- nation 2,0 kW 2,6 kW 3,5 kW 5,2 kW nation 2,0 kW 2,6 kW 3,5 kW 5,2 kW MVT 1053 DC Kombinationen mit 1 Innengerät Innengeräte Kombi- nation...
- Seite 24 REMKO Serie MVT MVT 1053 DC (Fortsetzung) Kombinationen mit 2 Innengeräten Kombinationen mit 4 Innengeräten Innengeräte Kombi- Innengeräte Kombi- nation 2,0 kW 2,6 kW 3,5 kW 5,2 kW nation 2,0 kW 2,6 kW 3,5 kW 5,2 kW llll llll Kombinationen mit 3 Innengeräten Innengeräte...
- Seite 25 MVT 1403 DC (Fortsetzung) Kombinationen mit 5 Innengeräten Kombinationen mit 4 Innengeräten Innengeräte Kombi- Innengeräte Kombi- nation 2,0 kW 2,6 kW 3,5 kW 5,2 kW nation 2,0 kW 2,6 kW 3,5 kW 5,2 kW lllll llll lllll llll llll llll llll llll llll...
-
Seite 26: Bedienung
REMKO Serie MVT Bedienung Montageanweisungen für das Fachpersonal Die Bedienung des im Außenteil befindlichen Kom- pressors erfolgt über die Regelung der Regelpla- 5.1 Wichtige Hinweise vor der tine im Außenteil. Aus diesem Grund muss das Installation Kapitel „Regelung“ der Betriebsanleitung des Außenteiles Beachtung finden. -
Seite 27: Wanddurchbrüche
Überschreitet die einfache Länge der Kältemit- telleitung 5 Meter, ist Kältemittel hinzuzufügen. Die Menge des zusätzlichen Kältemittels ent- nehmen Sie bitte dem Kapitel „Kältemittel hin- zufügen“. Verwenden Sie ausschließlich die im Lieferum- fang enthaltenen Überwurfmuttern der Kälte- mittelleitungen und entfernen diese erst kurz vor dem Verbinden mit den Kältemittellei- tungen. - Seite 28 REMKO Serie MVT Wind Wird das Gerät vorwiegend in windigen Gegenden installiert, ist darauf zu achten, dass der austre- tende Warmluftstrom mit der Hauptwindrichtung abgetragen wird. Ist dies nicht möglich, sehen Sie bauseitig eventuell einen Windschutz vor. Achten Sie darauf, das der Windschutz die Luftzufuhr des 20 cm Gerätes nicht beeinträchtigt.
-
Seite 29: Montagematerial
5.4 Montagematerial 5.6 Ölrückführungsmaßnahmen Das Außenteil wird mittels 4 Schrauben über eine Wird das Außenteil auf einem höheren Niveau als Wandhalterung an der Wand oder über eine das Innengerät angeordnet, sind geeignete Ölrück- Bodenkonsole auf dem Boden befestigt. führungsmaßnahmen zu treffen. Dies erfolgt in der Regel durch die Herstellung eines Ölhebebogen, der je 7 steigende Meter zu installieren ist. -
Seite 30: Installation
REMKO Serie MVT Installation Installieren Sie das Außenteil mit der Wand- bzw. Bodenkonsole an statisch zulässige 6.1 Anschluss der Gebäudeteile (Installationsanweisungen der Konsolen beachten). Kältemittelleitungen Stellen Sie sicher, dass kein Körperschall auf Der bauseitige Anschluss der Kältemittelleitungen Teile des Gebäudes übertragen wird. Körper- erfolgt auf der Rückseite der Geräte. - Seite 31 Kennzeichnen Sie die Kältemittelleitungen (Ein- spritz- und Saugleitung) sowie die zugehörige elektrische Steuerleitung jedes Innengerätes mit einem Buchstaben. Schließen Sie die Lei- tungen nur an die Anschlüsse an, die zuei- nander gehören. HINWEIS! Achten Sie unbedingt auf die Zugehörigkeit der Elektro- und Kältemittelleitungen! Die Anschlüsse der einzelnen Kreise dürfen unter- einander nicht vertauscht werden.
-
Seite 32: Dichtigkeitskontrolle
REMKO Serie MVT Nach erfolgreicher Dichtigkeitsprüfung wird der Überdruck aus den Kältemittelleitungen entfernt und eine Vakuumpumpe mit einem absoluten End- partialdruck von min. 10 mbar in Betrieb gesetzt, um einen luftleeren Raum in den Leitungen zu schaffen. Zusätzlich wird so vorhandene Feuchtig- keit aus den Leitungen entfernt. -
Seite 33: Kältemittel Hinzufügen
Kondensatanschluss 6.4 Kältemittel hinzufügen und gesicherte Das Gerät besitzt eine Kältemittelgrundfüllung. Darüber hinaus sind bei Kältemittelleitungslängen Ableitung von über 5 Metern einfacher Länge je Kreis eine zusätzliche Füllmenge an Kältemittel, entspre- Kondensatanschluss chend der nachstehenden Tabelle, zu ergänzen: Auf Grund der Taupunktunterschreitung am Lamel- lenverflüssiger kommt es während des Heizbe- Bis einschl. -
Seite 34: Elektrischer Anschluss
REMKO Serie MVT Elektrischer Anschluss 8.1 Allgemeine Anschluss- und Kennzeichnen Sie die elektrische Steuerleitung und die dazugehörigen Kältemittelleitungen Sicherheitshinweise jedes Innengerätes mit dem gleichen Buch- Bei den Geräten muss eine Spannungsversorgung staben (A bis D). als Netzzuleitung zum Außenteil sowie eine 4- Schließen Sie die Leitungen nur an... - Seite 35 Abb. 15: Anschluss des Aussenteils Abb. 16: Elektrischer Anschluss der Leitung am Beispiel von MVT 903 DC 1: Netzzuleitung 2: Zugentlastung 3: Steuerleitung Innengerät A 4: Steuerleitung Innengerät C 5: Steuerleitung Innengerät B...
-
Seite 36: Elektrisches Anschlussschema
REMKO Serie MVT 8.3 Elektrisches Anschlussschema MVT in Kombination mit den Innengeräten ATY, MXD, MXT und MXW MVT 603 DC MVT 903 DC MVT 1053 DC MVT 1403 DC L(A) N(A) S(A) L(B) N(B) S(B) L(C) N(C) S(C) L(D) N(D) S(D) -
Seite 37: Elektrisches Schaltschema
8.4 Elektrisches Schaltschema Schaltplan MVT 603 DC L(B) N(B) S(B) Abb. 18: Übersichtsplan MVT 603 DC A: Steuerplatine Kurbelwannenheizung B: Inverterplatine Kondensatwannenheizung AT: Netzzuleitung Außenteil 230V / 1~ / 50Hz Temperatursensor Heißgasleitung TP IT: Anschluss Innengeräte 1-2 Temperatursensor Verflüssiger Austritt T3 Kompressor Temperatursensor Verflüssiger Eintritt T4 Verflüssiger Ventilatormotor... - Seite 38 REMKO Serie MVT Schaltplan MVT 903 DC Abb. 19: Übersichtsplan MVT 903 DC A: Steuerplatine Kondensatwannenheizung B: Inverterplatine Temperatursensor Verflüssiger Austritt T3 AT: Netzzuleitung Außenteil 230V / 1~ / 50Hz Temperatursensor Verflüssiger Eintritt T4 IT: Anschluss Innengeräte 1-3 Niederdrucksensor Kompressor 10: Hochdrucksensor Verflüssiger Ventilatormotor...
- Seite 39 Schaltplan MVT 1053 DC Abb. 20: Übersichtsplan MVT 1053 DC A: Steuerplatine Kurbelwannenheizung B: Inverterplatine Kondensatwannenheizung C: Com-Platine Temperatursensor Verflüssiger Austritt T3 AT: Netzzuleitung Außenteil 230V / 1~ / 50Hz Temperatursensor Verflüssiger Eintritt T4 IT: Anschluss Innengeräte 1-4 Hochdrucksensor Kompressor 10: Niederdrucksensor Verflüssiger Ventilatormotor 11: Temperatursensor Heißgasleitung TP...
- Seite 40 REMKO Serie MVT Schaltplan MVT 1403 DC BLACK BLUE CN42 CN43 5(6) BLACK CN20 BLACK BLUE BLUE 5(6) BLUE CN21 CN33 BLUE 5(6) CN41 CN17 CN10 CN54 CN22 5(6) BLUE CN51 CN40 CN18 BLACK CN44 BLACK 5(6) CN53 CN19 BLUE...
-
Seite 41: Vor Der Inbetriebnahme
Vor der Inbetriebnahme Inbetriebnahme Nach erfolgreicher Dichtigkeitskontrolle ist die Vakuumpumpe mittels der Manometerstation an HINWEIS! den Ventilanschlüssen des Außenteiles (siehe Kapitel „Dichtigkeitskontrolle“) anzuschließen und Die Inbetriebnahme ist nur durch speziell ein Vakuum zu erzeugen. geschultes Fachpersonal durchführbar und nach der Bescheinigung entsprechend zu doku- Vor der ersten Inbetriebnahme des Gerätes und mentieren. - Seite 42 REMKO Serie MVT Funktionstest des Betriebsmodus Kühlen Verfahren Sie bei allen anderen Kältekreisen wie zuvor beschrieben. Nehmen Sie die Verschlusskappen von den Ventilen. Beginnen Sie die Inbetriebnahme, indem Sie Abschließende Maßnahmen die Absperrventile des Außenteiles kurzzeitig Stellen Sie die Solltemperatur mittels der Fern- öffnen, bis das Manometer einen Druck von...
- Seite 43 Ist aufgrund niedriger Außentemperaturen die Winterregelung aktiv, zeigt das Display “LC” oder alternativ die Kompressorfrequenz und “LC”(je 0.5s) Im “Force Cool Mode – Zwangsansteuerung”, zeigt das Display “FC” oder alternativ abwech- selnd „FC“ und die aktuelle Kompressorfre- quenz (je 0,5s) Sollte innerhalb 15 Minuten der Kompressor in einen nicht korrekten Frequenzbereich fahren, gibt es eine Schutzabschaltung und das Gerät...
- Seite 44 REMKO Serie MVT Fortsetzung Pos. Display Beschreibung Temperatur Saugleitung Innengerät A (T Temperatur Saugleitung Innengerät B (T Aktueller Wert Ist die Temperatur niedriger -9°C zeigt das Display “-9”.Ist die Temperatur höher Temperatur Saugleitung Innengerät C (T 70°C, zeigt das Display “70”. Ist kein Innengerät angeschlossen, zeigt das Display: “――”...
- Seite 45 (3) Kühlleistung - Heizleistung AT / IT Display Temperatur (°C) Display Kühlleistung Heizleistung 25,0 (kW) (kW) 27,5 2,0-2,5 2,0-2,5 30,0 2,0-2,5 2,0-2,5 32,5 3,0-3,8 3,0-3,8 34,5 4,5-5,0 4,5-5,0 (7) Stromaufnahme Außenteil 5,5-6,1 Display Stromaufnahme (A) 5,5-6,1 6,1-7,0 6,1-7,0 6,1-7,0 7,0-7,5 7,0-7,5 7,5-8,0 7,5-8,0...
-
Seite 46: Störungsbeseitigung, Fehleranalyse Und Kundendienst
REMKO Serie MVT Störungsbeseitigung, Fehleranalyse und Kundendienst 11.1 Störungsbeseitigung und Kundendienst Die Geräte und Komponenten werden mit modernsten Fertigungsmethoden hergestellt und mehrfach auf fehlerfreie Funktion geprüft. Sollten dennoch Funktionsstörungen auftreten, so überprüfen Sie bitte die Funk- tion nach unterstehender Liste. Bei Anlagen mit Innengerät und Außenteil ist auch das Kapitel „Störungsbe- seitigung und Kundendienst“... - Seite 47 Funktionelle Störung (Fortsetzung) Störung Mögliche Ursachen Überprüfung Abhilfe Die Saugleitung Wärmelast wurde erhöht Arbeitet das Außenteil im Wärmelast reduzieren Ggf. und / oder der Flüs- Dauerbetrieb? zusätzliches Gerät instal- sigkeitsabscheider lieren / vereiste Bauteile des Kompressors isolieren vereist Störanzeige Platine Außenteil Anzeige Fehlerbeschreibung EEPROM Fehler Außenteil...
-
Seite 48: Fehleranalyse Außenteil
REMKO Serie MVT 11.2 Fehleranalyse Außenteil Fehler E0: EEPROM Fehler am Außenteil Spannungsfrei schalten, 2 Minuten später wieder zuschalten. Steht der Fehler weiterhin an? Tauschen Sie die Steuerplatine aus. Fehler E3: Kommunikationsfehler zwischen Inverter-Platine und Steuerplatine Platine zeigt E3 Die Steuerplatine kann... - Seite 49 Fehler E5: Über- bzw. Unterspannungsfehler Über- bzw. Unterspan- nungsschutz hat angespro- chen. Überprüfen Sie die Span- nung der Netzzuleitung an NEIN den Klemmen L und N des Netzzuleitung korrigieren Außenteils. Liegt diese zwi- schen 220 und 240 V? Liegt Spannung zwischen den Klemmen P und N der Inverterplatine an? Liegt der gemessene Wert zwischen...
- Seite 50 REMKO Serie MVT Fehler E8: Drehzahlregelung Verflüssigerventilator außer Funktion Spannungslos schalten, 2 NEIN Minuten später wieder Das Gerät arbeitet normal. zuschalten. Liegt der Fehler noch an? Spannungslos schalten, NEIN Verflüssigerventilator per Ursache ermitteln und Hand drehen. Ist dieser Fehler beheben.
- Seite 51 Fehler P1: Hochdruckstörung (bei größeren Baureihen) Hochdruckstörung P1 liegt Ist die elektrische Verbin- dung zwischen dem Hoch- NEIN druckssensor und der Steu- erplatine korrekt hergestellt? Prüfen ob Hochdrucksensor defekt ist. Ziehen Sie den Stecker des Hochdrucksensors ab und NEIN Hochdrucksensor austau- messen Sie den Wider- schen.
- Seite 52 REMKO Serie MVT Fehler P2: Niederdruckstörung Niederdrucksensor hat aus- gelöst. Fehler P2 liegt an. Ist die elektrische Verbin- dung zwischen dem Nieder- NEIN druckssensor und der Steu- Verbindung korrigieren. erplatine korrekt hergestellt? Prüfen ob Niederdruck- sensor defekt ist. Ziehen Sie den Stecker des...
- Seite 53 Fehler P3: Stromaufnahme Kompressor zu hoch Schutzabschaltung auf- grund erhöhter Stromauf- nahme des Kompressors. Gerät spannungslos schalten, anschließend zuschalten und Gesamt- stromaufnahme messen. Liegt diese im angege- benen Bereich? Prüfen Sie den Kältekreis- lauf. Ist dieser in Ordnung? Ist die Außentemperatur Gerät ausschalten.
- Seite 54 REMKO Serie MVT Fehler P4: Temperatursensor Heißgasleitung defekt Heißgastemperatur am Kompressor zu hoch Ist die Heißgastemperatur höher als 115°C? NEIN Kältekreislauf auf Undichtig- keiten prüfen. Undichtigkeit Elektrische Verbindung zwi- gefunden? schen Temperatursensor NEIN NEIN Elektrische Verbindung kor- Heißgasleitung und Steuer- rekt herstellen.
- Seite 55 Fehler P5: Übertemperatur am Verflüssiger Wenn die Kältemitteltemperatur am Verflüssigeraustritt 65 °C übersteigt, stoppt das Gerät. Es schaltet bei einer Temperatur von 52 °C wieder zu. Schutzabschaltung Elektrische Verbin- NEIN NEIN Übertemperatur. dung zwischen Verbindung korrekt herstellen. Gerät zeigt P5. Temperatursensor Verflüssigeraustritt Widerstand des Temperatursensors prüfen...
- Seite 56 REMKO Serie MVT Fehler P6: Schutzabschaltung Inverter-Platine (Teil 1) Schutzabschaltung Inverter- Platine Prüfen Sie die Spannung zwischen den Klemmen P und N der Inverterplatine. Siehe weiter zweiter Teil NEIN Liegt diese zwischen dieser Tabelle auf der 277-366 VDC (MVT 603 nächsten Seite!
- Seite 57 Fehler P6: Schutzabschaltung Inverter-Platine (Teil 2) Schutzabschaltung Inverter-Platine Prüfen Sie die Span- nung zwischen den Klemmen P und N der Siehe weiter erster Teil dieser Inverterplatine. Liegt Tabelle auf der vorherigen diese zwischen 277-366 Seite! VDC (MVT 603 DC) bzw. 277-410 VDC (grö- ßere Baureihen)? NEIN Prüfen Sie die Span-...
- Seite 58 REMKO Serie MVT Einzelne Komponenten prüfen Überprüfung der Temperatursensoren Klemmen Sie den Temperatursensor von der Steuerplatine ab, messen Sie den Widerstand an den Kon- takten des Steckers. Ä Kapitel 11.3 „Widerstände der Temperatursensoren“ auf Seite 60) (siehe Tabellen und Abb. 23: Temperatursensoren prüfen 1: Multimeter Prüfung der Kompressormotoren-Widerstandswerte...
- Seite 59 Überprüfung der IPM-Platine Schalten Sie das Gerät spannungslos und warten Sie bis die Kondensatoren vollständig entladen sind. Klemmen Sie die Kabel an der IPM-Platine ab und messen Sie die Widerstände zwischen P und UVWN, UVW und N. Voltmeter Normaler Widerstand Voltmeter Normaler Widerstand (+) Rot...
-
Seite 60: Widerstände Der Temperatursensoren
REMKO Serie MVT 11.3 Widerstände der Temp. Widerstand Temp. Widerstand Temperatursensoren (°C) (kW) (°C) (kW) 4,39 1,21 Fühler T1, T2, T3 und T4 4,21 1,17 Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) 4,05 1,14 115,27 18,72 3,89 1,10 108,15... - Seite 61 Temp. Widerstand Temp. Widerstand Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) (°C) (kW) (°C) (kW) 0,42 0,30 82,54 18,96 0,41 0,29 78,79 18,26 0,40 0,28 75,24 17,58 0,39 0,28 71,86 16,94 0,38 0,27 68,66 16,32 0,37 0,26 65,62 15,73 0,36 0,26 62,73...
- Seite 62 REMKO Serie MVT Temp. Widerstand Temp. Widerstand (°C) (kW) (°C) (kW) 5,66 2,86 5,49 2,78 5,32 2,70 5,16 2,63 5,00 2,56 4,85 2,49 4,70 2,42 4,56 2,36 4,43 2,29 4,29 2,23 4,17 2,17 4,05 2,12 3,93 2,06 3,81 2,01 3,70...
-
Seite 63: Pflege Und Wartung
Pflege und Wartung Reinigen Sie vor Beginn einer längeren Still- standsperiode die Lamellen des Gerätes bei Die regelmäßige Pflege und Beachtung einiger Betrieb des Ventilators. Grundvoraussetzungen gewährleisten einen stö- rungsfreien Betrieb und eine lange Lebensdauer Wartung des Gerätes. Wir empfehlen einen Wartungsvertrag mit jähr- lichem Wartungsintervall mit einer entspre- chenden Fachfirma abzuschließen. -
Seite 64: Außerbetriebnahme
Die Entsorgung der Geräte und Komponenten ist nach den regional gültigen Vorschriften, z.B. durch autorisierte Fachbetriebe der Entsorgung und Wie- derverwertung oder Sammelstellen, durchzu- führen. Die Firma REMKO GmbH & Co. KG oder Ihr zuständiger Vertragspartner nennen Ihnen gerne einen Fachbetrieb in Ihrer Nähe. -
Seite 65: Gerätedarstellung Und Ersatzteillisten
Gerätedarstellung und Ersatzteillisten 14.1 Gerätedarstellung MVT 603 DC Abb. 27: Gerätedarstellung MVT 603 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 66: Ersatzteilliste Mvt 603 Dc
REMKO Serie MVT 14.2 Ersatzteilliste MVT 603 DC WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Verflüssigerschutzgitter Vorderblech Verflüssiger Ventilatorflügel Ventilatormotor 4-Wege-Ventil Elektornisches Einspritzventil Bodenblech Deckblech Kompressor... -
Seite 67: Gerätedarstellung Mvt 903 Dc
14.3 Gerätedarstellung MVT 903 DC Abb. 28: Gerätedarstellung MVT 903 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 68: Ersatzteilliste Mvt 903 Dc
REMKO Serie MVT 14.4 Ersatzteilliste MVT 903 DC WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Verflüssigerschutzgitter Vorderblech Verflüssiger Ventilatorflügel Ventilatormotor 4-Wege-Ventil Elektronisches Einspritzventil Bodenblech Deckblech Kompressor Heißgassensor... -
Seite 69: Gerätedarstellung Mvt 1053 Dc
14.5 Gerätedarstellung MVT 1053 DC Abb. 29: Gerätedarstellung MVT 1053 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 70: Ersatzteilliste Mvt 1053 Dc
REMKO Serie MVT 14.6 Ersatzteilliste MVT 1053 DC WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Verflüssigerschutzgitter Vorderblech Verflüssiger Ventilatorflügel Ventilatormotor 4-Wege-Ventil Niederdrucksensor Hochdrucksensor Elektronisches Einspritzventil Kompressor Flüssigkeitsabscheider... - Seite 71 Bezeichnung Trennblech Serviceventilhalterung Ersatzteile ohne Abbildung Absperrventil Saugleitung 1/2" Temperatursensor Saugleitung...
-
Seite 72: Gerätedarstellung Mvt 1403 Dc
REMKO Serie MVT 14.7 Gerätedarstellung MVT 1403 DC Abb. 30: Gerätedarstellung MVT 1403 DC Maß- und Konstruktionsänderungen, die dem technischen Fortschritt dienen, bleiben uns vorbehalten. -
Seite 73: Ersatzteilliste Mvt 1403 Dc
14.8 Ersatzteilliste MVT 1403 DC WICHTIG! Zur Sicherstellung der korrekten Ersatzteilauslieferung geben Sie bitte immer den Gerätetyp mit der ent- sprechenden Seriennummer (s. Typenschild) an. Bezeichnung Verflüssigerschutzgitter Vorderblech Verflüssiger Ventilatorflügel Ventilatormotor 4-Wege-Ventil Niederdrucksensor Hochdrucksensor Elektronisches Einspritzventil Kompressor Flüssigkeitsabscheider Absperrventil Saugleitung 3/8" Absperrventil Einspritzleitung Temperatorsensor Verflüssigeraustritt Temperatursensor Lufteintritt... -
Seite 74: Index
REMKO Serie MVT Index Außerbetriebnahme Pflege und Wartung ..... . 63 Befristete ......64 Unbefristete . -
