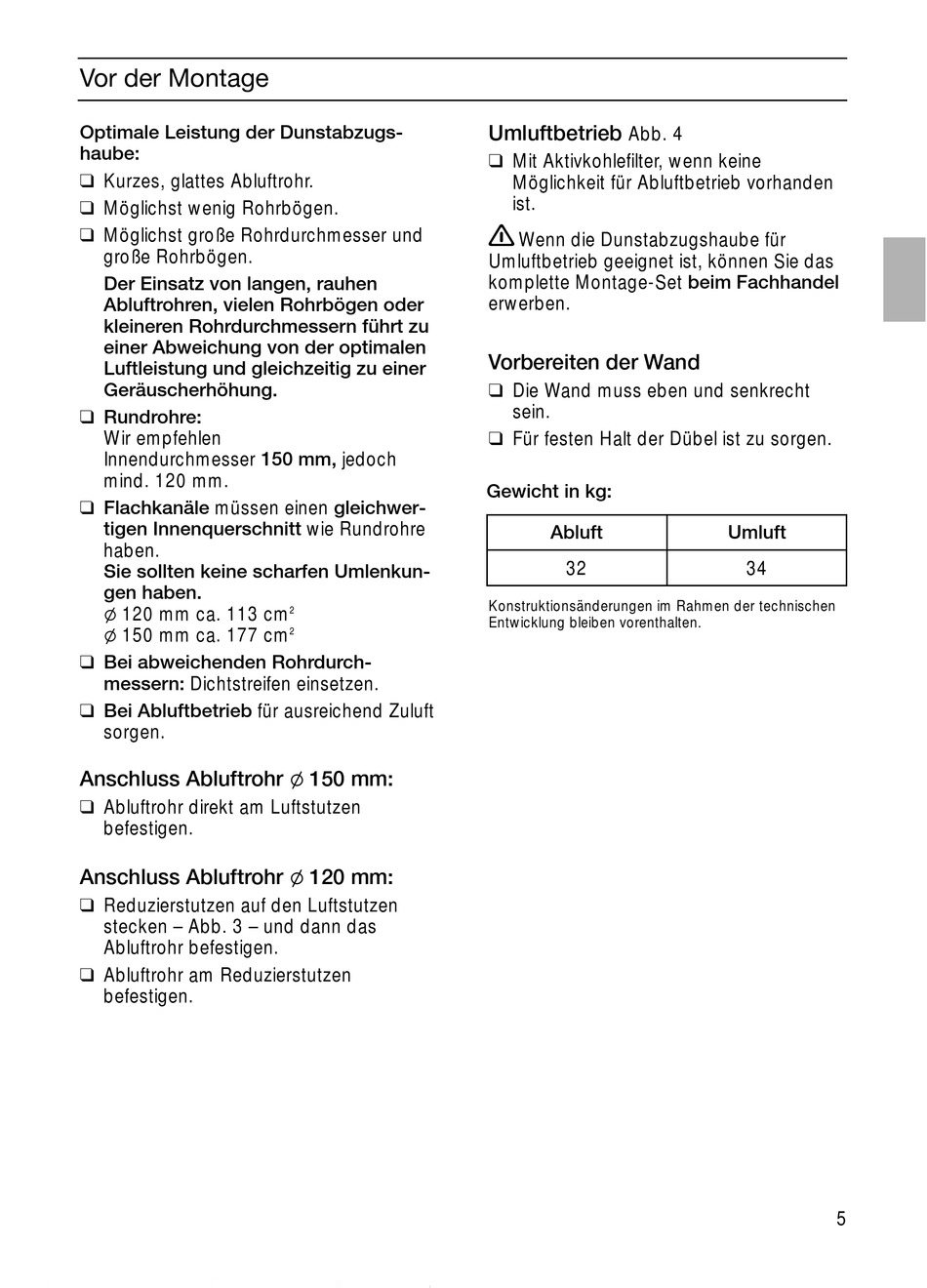

Vor der Montage
Optimale Leistung der Dunstabzugs-
haube:
Kurzes, glattes Abluftrohr.
Möglichst wenig Rohrbögen.
Möglichst große Rohrdurchmesser und
große Rohrbögen.
Der Einsatz von langen, rauhen
Abluftrohren, vielen Rohrbögen oder
kleineren Rohrdurchmessern führt zu
einer Abweichung von der optimalen
Luftleistung und gleichzeitig zu einer
Geräuscherhöhung.
Rundrohre:
Wir empfehlen
Innendurchmesser 150 mm, jedoch
mind. 120 mm.
Flachkanäle müssen einen gleichwer-
tigen Innenquerschnitt wie Rundrohre
haben.
Sie sollten keine scharfen Umlenkun-
gen haben.
l 120 mm ca. 113 cm
l 150 mm ca. 177 cm
Bei abweichenden Rohrdurch-
messern: Dichtstreifen einsetzen.
Bei Abluftbetrieb für ausreichend Zuluft
sorgen.
Anschluss Abluftrohr l 150 mm:
Abluftrohr direkt am Luftstutzen
befestigen.
Anschluss Abluftrohr l 120 mm:
Reduzierstutzen auf den Luftstutzen
stecken – Abb. 3 – und dann das
Abluftrohr befestigen.
Abluftrohr am Reduzierstutzen
befestigen.
2
2
Umluftbetrieb
Abb. 4
Mit Aktivkohlefilter, wenn keine
Möglichkeit für Abluftbetrieb vorhanden
ist.
Wenn die Dunstabzugshaube für
Umluftbetrieb geeignet ist, können Sie das
komplette Montage-Set beim Fachhandel
erwerben.
Vorbereiten der Wand
Die Wand muss eben und senkrecht
sein.
Für festen Halt der Dübel ist zu sorgen.
Gewicht in kg:
Abluft
32
Konstruktionsänderungen im Rahmen der technischen
Entwicklung bleiben vorenthalten.
Umluft
34
5
