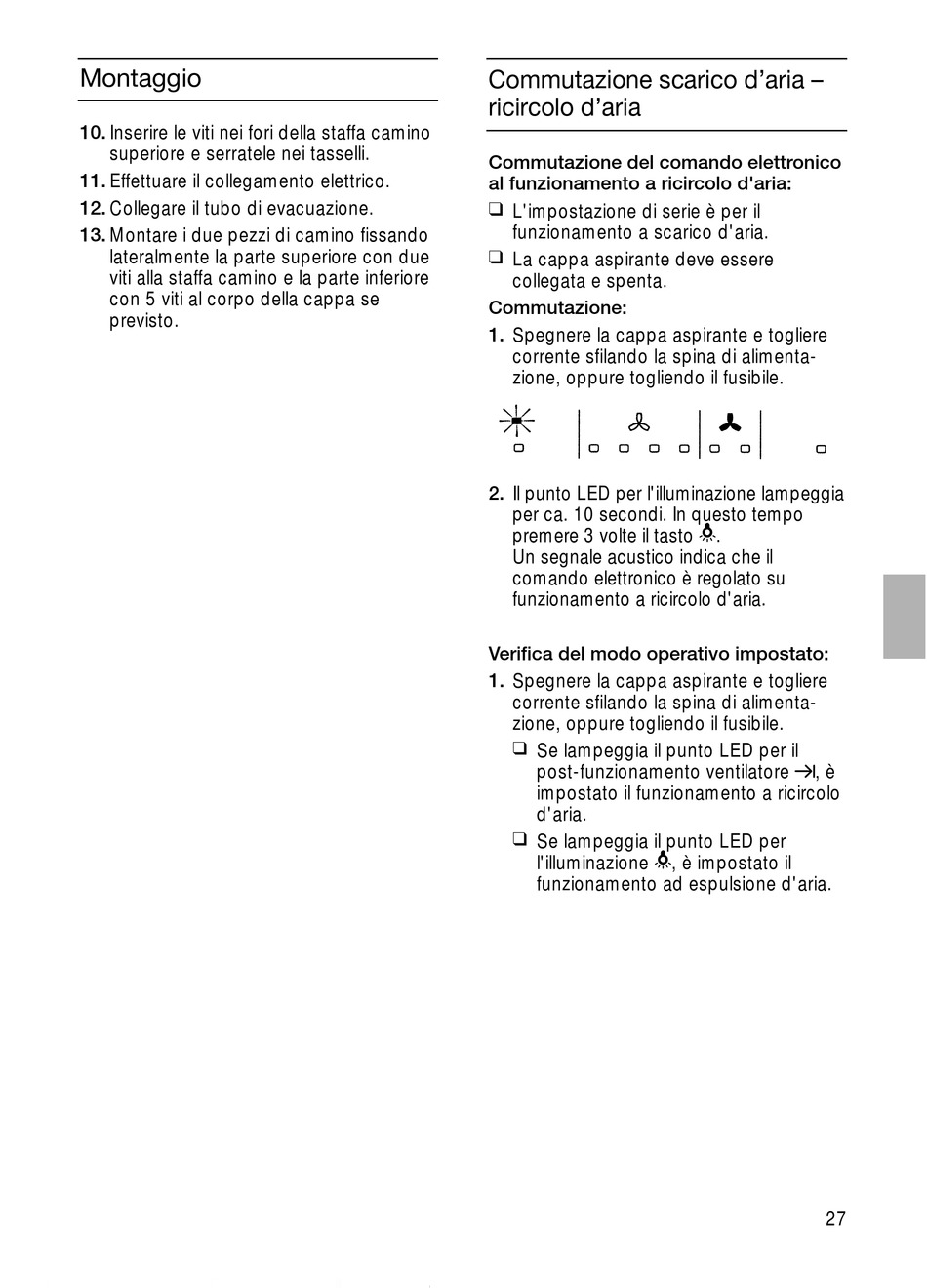

NEFF D99W7N0 Montageanleitung Seite 27

Montaggio
10. Inserire le viti nei fori della staffa camino
superiore e serratele nei tasselli.
11. Effettuare il collegamento elettrico.
12. Collegare il tubo di evacuazione.
13. Montare i due pezzi di camino fissando
lateralmente la parte superiore con due
viti alla staffa camino e la parte inferiore
con 5 viti al corpo della cappa se
previsto.
Commutazione scarico d'aria –
ricircolo d'aria
Commutazione del comando elettronico
al funzionamento a ricircolo d'aria:
L'impostazione di serie è per il
funzionamento a scarico d'aria.
La cappa aspirante deve essere
collegata e spenta.
Commutazione:
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimenta-
zione, oppure togliendo il fusibile.
2. Il punto LED per l'illuminazione lampeggia
per ca. 10 secondi. In questo tempo
premere 3 volte il tasto
Un segnale acustico indica che il
comando elettronico è regolato su
funzionamento a ricircolo d'aria.
Verifica del modo operativo impostato:
1. Spegnere la cappa aspirante e togliere
corrente sfilando la spina di alimenta-
zione, oppure togliendo il fusibile.
Se lampeggia il punto LED per il
post-funzionamento ventilatore
impostato il funzionamento a ricircolo
d'aria.
Se lampeggia il punto LED per
l'illuminazione
a
funzionamento ad espulsione d'aria.
.
a
, è
!
, è impostato il
27
