Nederlands
worden niet standaard
afzuigkap, en dient u als extra accessoire aan te
schaffen.
Het kan zijn dat de kap in de recirculatiepositie
gezet moet worden (zie hoofdstuk 13)

11.5. Elektrische aansluiting

De netspanning moet overeenstemmen met de
spanning weergegeven op het typeplaatje binnen in de
kap.
Sluit de kap niet aan als de inforamtie op het
typepplatje niet overeenkomt met de netspanning.
Het typepplatje is te vinden in de kap, achter de
vetfilters.
11.6 Plaatsing van het koolstoffilter
De instructies voor
koolsotffilters, zijn toegevoegd in de verpakking van
de koolstoffilters.
11.7 Plaatsing van de afzuigkap
Zie hoofdstuk 16 voor meer informatie voor het
plaatsen van de afzuigkap.

12. Afvoerpijp

(De afvoerpijp wordt niet standard met de
afzuigkap meegeleverd)

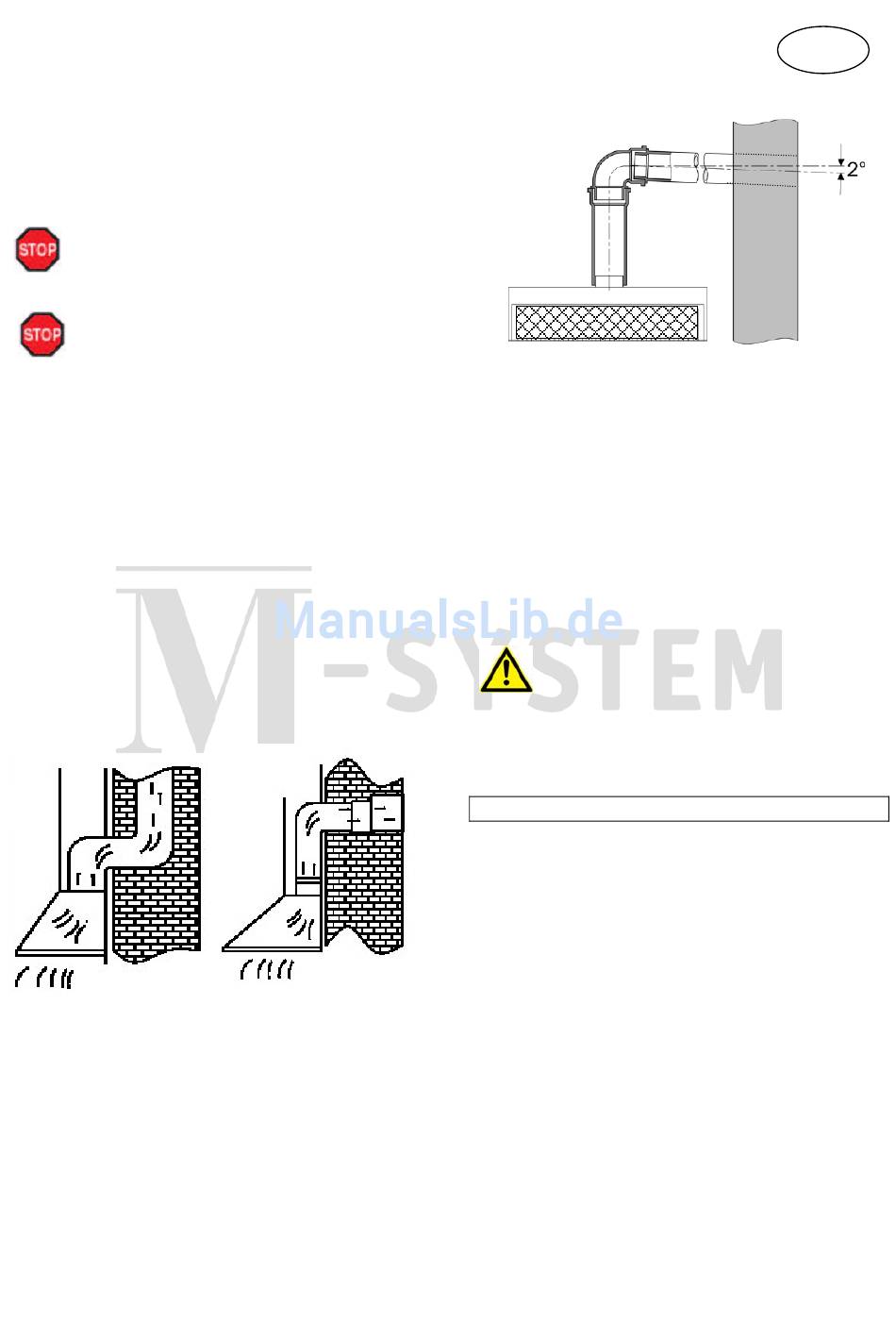

Fig. A Luchtafvoer naar buiten
Fig. B Luchtafvoer via een alternatief luchtkanaal
A
• De afvoer dient zo recht en kort mogelijk te zijn.
• Om teveel lawaai en /of slechte afzuiging te
voorkomen dient de afvoer niet kleiner te zijn dan
150mm in doorsnee.
• Gebruik ruime
verminderen de capaciteit van de afzuigkap.
• De afvoerpijp mag niet van brandbaar material
gemaakt zijn.
• Bij gebruik van een horizontale afvoer, dient de
afvoer 1cm per meter te zakken (Fig. C).
Dit om te voorkomen dat condensatiewater in de
motor kan komen.
fi100317ATL
Gebruikers- en installatiehandleiding afzuigkap
meegeleverd
het plaatsen van
B
bochten. Krappe
bij uw
C
• If the exhaust air is directed into an exhaust air
duct, the end of the entry fitting must be directed
in the direction of flow.
• If the exhaust air pipeline is routed though cool
de
rooms, lofts etc. there can be a large temperature
drop within the individual parts of the pipeline,
resulting in sweating or condensation water
production. This renders outlet pipeline insulation
necessary.
• In some cases a condensation water barrier must
be installed in addition to adequate insulation
(these are available from leading building
material suppliers).
verantwoordelijk worden gehouden voor schades en
storingen wanneer de aanwijzingen betreffende de
installatie en de afvoer in deze handleiding niet in
acht worden genomen.
Zet- en drukfouten voorbehouden.
bochten
5
De fabrikant en/of importeur kan niet
