Workzone WS-130G Bedienungsanleitung Seite 25

• Die zu verwendende Düsengröße (Durchmesser der Düse) ist abhängig von
der Größe des Schmelzbades, welches geschützt werden soll.
• Die Größe des Schmelzbades steht wiederum in Relation zur Stromstärke sowie
zum Elektrodendurchmesser: Je größer das Schmelzbad, umso größer der
Düsendurchmesser.

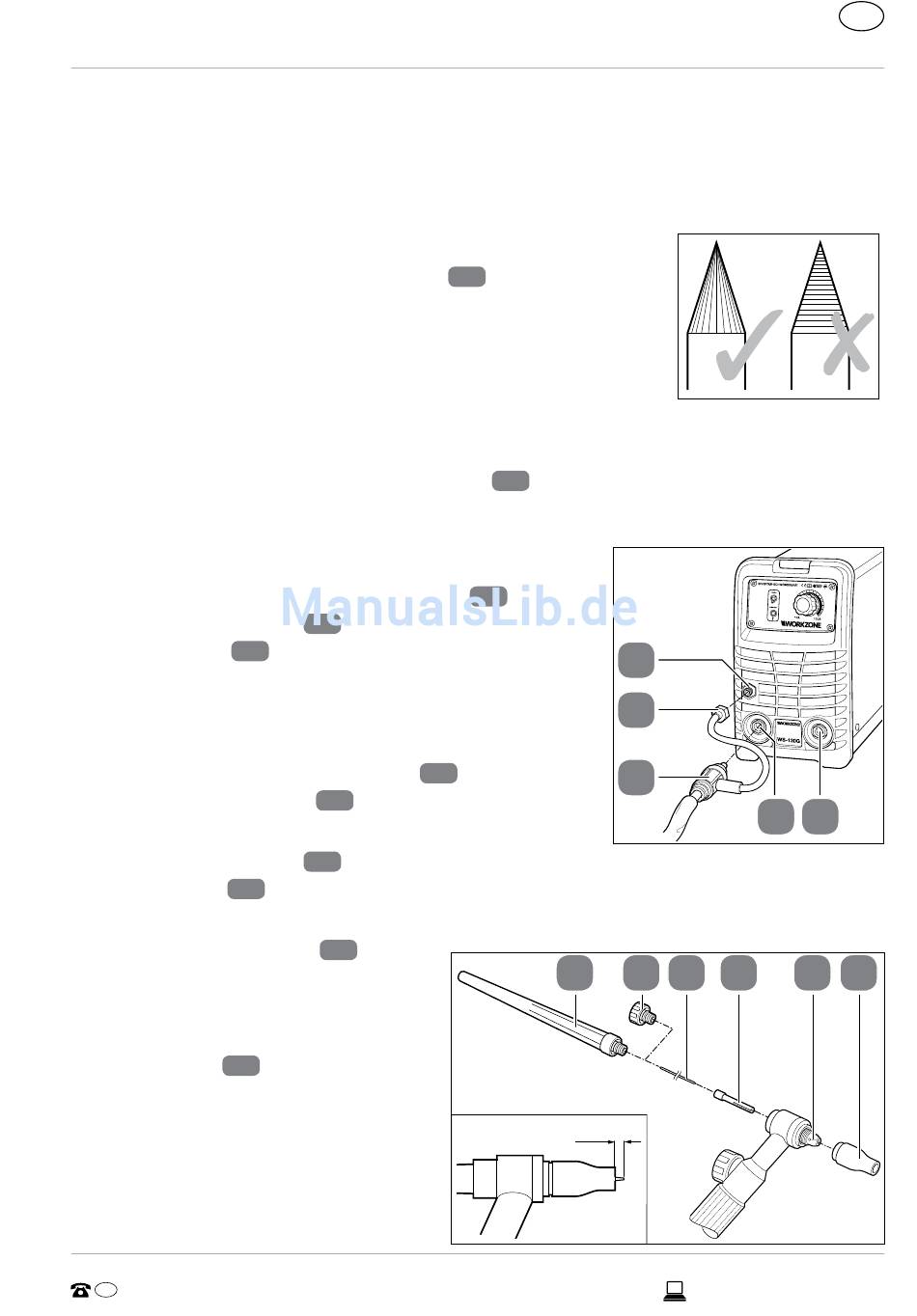

2. Schleifen Sie die Wolfram-Elektrode
zur Schleifscheibe spitz an, so dass die Schleifriefen in
Längsrichtung der Elektrode verlaufen, um sicherzustellen,
dass Sie einen ruhigen und stabilen Lichtbogen erhalten.
• Je spitzer Sie die Elektrode anschleifen, umso schmaler
wird die Schweißnaht und größer die Einbrandtiefe.
3. Schließen Sie Ihre Gasflasche über einen Druckminderer und mit Hilfe eines
Gasschlauchs am Anschluss Gaseingang
Sie diesen mit einer Schlauchschelle.
Druckminderer, Gasschlauch und Schlauchschelle sind nicht im Lieferumfang
enthalten.
4. Schieben Sie den DINSE-Kombistecker
WIG-Schlauchpakets
Minus-Pol (–)
28
5. Drehen Sie den DINSE-Kombistecker im
Uhrzeigersinn fest.
6. Verbinden Sie wie in Schritt 4 beschrieben auch das
Schweißkabel mit Masseklemme
Anschluss Plus-Pol (+)
7. Schrauben Sie den Gasanschluss des
WIG-Schlauchpakets
Gasausgang
26
8. Schrauben Sie die in Schritt 1 gewählte keramische Gasdüse auf das
Spannhülsengehäuse
Abb. E).
9. Setzen Sie die zum Durchmesser
der Wolfram-Elektrode passende
Spannhülse
9
Spannhülsengehäuse ein.
10. Schieben Sie die Wolfram-
Elektrode durch die Spannhülse,
bis sie ca. 2–3 mm aus der
keramischen Gasdüse herausragt.
KUNDENDIENST
00800-09348567
CH
in den Anschluss
2
.
4
.
27
33 auf den Anschluss
fest (siehe Abb. D).
(siehe
38
in das
senkrecht
8
des Schweißgeräts an und sichern
22
34 des
26
33
mit dem
34
37 10
2 – 3 mm
CH
Betrieb
28 27
8 9 38 7
