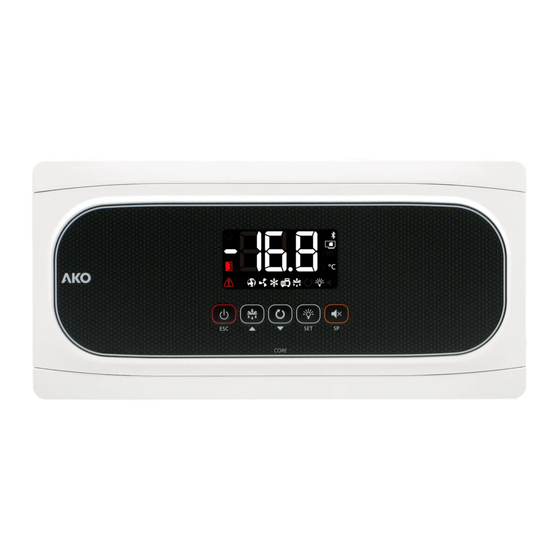

Erweiterter Temperaturwächter für Kühlraum
Controlador de temperatura avançado para câmara frigorífica
Schnellstartanleitung / Guia rápido
Inhaltsverzeichnis
loading

Verwandte Anleitungen für AKO 16524A

Inhaltszusammenfassung für AKO 16524A

  • Seite 1 1652H4A14 Ed.02 AKO-16524A Erweiterter Temperaturwächter für Kühlraum Controlador de temperatura avançado para câmara frigorífica Schnellstartanleitung / Guia rápido...

  • Seite 2: Wartung

    Warnungen -Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Sicherheitsanforderungen ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der AKO gelieferte Fühler verwendet werden. -Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn der NTC-Fühler bis zu 1000 m mit einem Kabel mit Mindestquerschnitt 0,5 mm verlängert wird (Fühler-Verlängerungskabel...
  • Seite 3 1652H4A14 Ed.02 Beschreibung Display Tastenfeld Anzeigen L e u c h t e t : S t a n d b y - M o d u s a k t i v, d e r Leuchtet: Kältemittel-Magnetventil ist aktiviert. Regelungsvorgang ist unterbrochen.
  • Seite 4 1652H4A14 Ed.02 Tastenfeld Durch 3 Sekunden langes Drücken wird der Standby-Modus aktiviert / deaktiviert. In diesem Modus wird der Regelungsvorgang unterbrochen und an der Anzeige wird das Symbol m angezeigt. Im Programmierungsmenü wird mit dieser Taste der Parameter ohne Speichern der Änderungen verlassen, in die vorherige Ebene zurückgekehrt oder die Programmierung verlassen.
  • Seite 5 1652H4A14 Ed.02 Installation der Messfühler Um die höchstmögliche Leistung des erweiterten Temperaturwächters AKO-16524A zu erzielen, müssen die Messfühler sachgerecht installiert werden. Denn sie sind für die Berechnung der Wärmeleitzahl des Verdampfers, die Beurteilung, wann eine Abtauung beginnt und endet, und für die Diagnose der Probleme am Verdampfer zuständig.
  • Seite 6 1652H4A14 Ed.02 Erstkonfiguration Beim ersten Einschalten der Stromversorgung wechselt das Gerät in den Modus ASSISTENT. Am Display wird blinkend die Meldung In{ mit 0 angezeigt. Schritt 1: CORE CORE Die zur Installationsart passende InI-Option auswählen und SET CORE CORE drücken. Die verfügbaren Optionen werden in der nachfolgenden Tabelle dargestellt: Installationsart Parameter...

  • Seite 7: Betrieb

    1652H4A14 Ed.02 Betrieb MELDUNGEN Funktionsfehler der Pump Down (Stillstand), die in Parameter C20 konfigurierte Zeit wurde überschritten. Wird nur auf dem Bildschirm angezeigt. Funktionsfehler der Pump Down (Start), die in Parameter C19 konfigurierte Zeit wurde überschritten. Wird nur auf dem Bildschirm angezeigt. Fühler 1/2/3 defekt (offener bzw.
  • Seite 8 1652H4A14 Ed.02 MELDUNGEN Kalibrierung läuft. Während des Vorgangs den Kühlraum möglichst nicht öffnen. Weitere Informationen auf Seite 9. Blinkt mit Temperaturanzeige: Die Konfiguration wurde von 1 auf 2 Verdampfer oder umgekehrt geändert. WARNMELDUNGEN DES SELFDRIVE-MODUS (Anzeige erst nach Drücken der Q-Taste) Fehler beim Beenden der Abtauung im Verdampfer 1/2 während Kalibrierung.
  • Seite 9 1652H4A14 Ed.02 SELFDRIVE-Modus Wenn der SELFDRIVE-Modus aktiviert ist (Standardkonfiguration), beurteilt das Gerät regelmäßig die Wärmeabgabe des Verdampfers und managt die verfügbaren Ressourcen, um sie zu maximieren. Die Abtauungen werden minimiert und an die wechselnden Bedingungen des Kühlraums angepasst. Dadurch reduzieren sich der Wärmeeintrag in den Kühlraum, die thermische Spannung im Verdampfer und die Energieaufnahme.

  • Seite 10: Reduziertes Programmierungsmenü

    1652H4A14 Ed.02 Konfiguration Reduziertes Programmierungsmenü Ermöglicht die Schnellkonfiguration der häufigsten Parameter. Zum Aufrufen die Taste SET 3 Sekunden drücken. Reduziertes Programmierungsmenü AUßERHALB IN PROGRAMMIERUNG PROGRAMMIERUNG 20 sek. Temperaturanzeige Parameter Werte 3 sek. Wert ändern Parameter ändern 20 sek. Parameter Beschreibung Werte Min.

  • Seite 11: Erweitertes Programmierungsmenü

    1652H4A14 Ed.02 Erweitertes Programmierungsmenü Im erweiterten Programmierungsmenü können die einzelnen Parameter des Geräts konfiguriert werden, um sie an die Anforderungen der jeweiligen Anlage anzupassen. Zum Aufrufen die Taste SET 6 Sekunden drücken. WICHTIG: Wenn die Funktion des Zugangscodes als Sperre der Tastatur (b10=2) oder als Zugangssperre zu Parametern (b10=1) konfiguriert ist, wird bei Aufruf einer dieser zwei Funktionen zur Eingabe des in PAS programmierten Zugangscodes aufgefordert.
  • Seite 12 1652H4A14 Ed.02 Parameter Regelung und Steuerung Beschreibung Werte Min. Def. Max. Temperatureinstellung (Sollwert) ºC/ºF SELFDRIVE-Modus 0=Deaktiviert 1=Aktiviert Kalibrieren des Fühlers 1 (Offset) ºC/ºF -20.0 20.0 Differenzwert des Fühlers 1 (Hysterese) ºC/ºF 20.0 Obere Blockierung des Sollwerts (kann nicht über diesen Wert eingestellt werden) ºC/ºF Untere Blockierung des Sollwerts (kann nicht unter diesen Wert eingestellt werden) ºC/ºF...
  • Seite 13 1652H4A14 Ed.02 Abtauung Beschreibung Werte Min. Def. Max. Abtauhäufigkeit (Zeit zwischen 2 Starts) Min. Max. Dauer der Abtauung (0=Abtauung deaktiviert) Meldungsart während der Abtauung: 0=Anzeige der Ist-Temperatur; 1=Anzeige der Temperatur bei Abtauungsbeginn; 2=Anzeige der Meldung dEF Max. Dauer der Meldung Min.
  • Seite 14 1652H4A14 Ed.02 Alarme Beschreibung Werte Min. Def. Max. Konfiguration der Temperaturalarme 0=relativ zu SP 1=absolut Max. Alarm in Fühler 1 (muss größer sein als SP) ºC/ºF Min. Alarm in Fühler 1 (muss kleiner sein als SP) ºC/ºF Verzögerung der Temperaturalarme bei der Inbetriebnahme Min.

  • Seite 15: Ein- Und Ausgänge

    1652H4A14 Ed.02 Ein- und Ausgänge Beschreibung Werte Min. Def. Max. Angeschlossene Fühler 1=Fühler 1 (Raum) 2=Fühler 1 (Raum) + Fühler 2 (Verdampfer) Konfiguration des Digitaleingangs 1 0=deaktiviert 1=Türkontakt 2=externer Alarm † 3=schwerwiegender externer Al. 4=Sollwertschiebung 5=ferngesteuerte Abtauung 6=Abtauungssperre 7= Saugdruckschalter Polarität des Digitaleingangs 1 0=aktiviert bei Kontaktschließung 1=aktiviert bei Kontaktöffnung Konfiguration des Eingangs 2...

  • Seite 16: Technische Angaben

    Temperaturbereich des Fühlers ....................-50.0 ºC bis 99.9 ºC Auflösung, Einstellung und Differenzwert ....................0.1 ºC Temperaturmessgenauigkeit ........................±1 ºC Toleranz des NTC-Fühlers bei 25 °C ......................±0.4 ºC Eingang für NTC-Fühler ........................AKO-14901 Arbeitstemperaturbereich......................-10 ºC bis 50 ºC Lagerumgebungstemperatur ......................-30 ºC bis 60 ºC Schutzgrad ..............................IP 65 Installationsklasse ........................II s/ EN 60730-1...

  • Seite 17: Problemlösung

    1652H4A14 Ed.02 Problemlösung Fehler während der Kalibrierung Die Fehlermeldung wird abwechselnd mit der CAL-Meldung angezeigt. Das Symbol blinkt. Fehler Beschreibung Lösung Status und Anschlüsse des betroffenen E1/E2/E3 Fehler in Messfühler 1 / 2 / 3 Messfühlers überprüfen Fehler in Abtauung des Verdampfers Den Abtauvorgang überprüfen.
  • Seite 34 1652H4A14 Ed.02...
  • Seite 35 1652H4A14 Ed.02...
  • Seite 36 AKO ELECTROMECÁNICA , S.A.L. Avda. Roquetes, 30-38 08812 • Sant Pere de Ribes. Barcelona • Spain. Tel.: +34 902 333 145 Fax: +34 938 934 054 www.ako.com Geringfügige Änderungen der Materialien gegenüber den Beschreibungen in den technischen Datenblättern vorbehalten.Aktualisierte Informationen finden Sie auf unserer Website.
