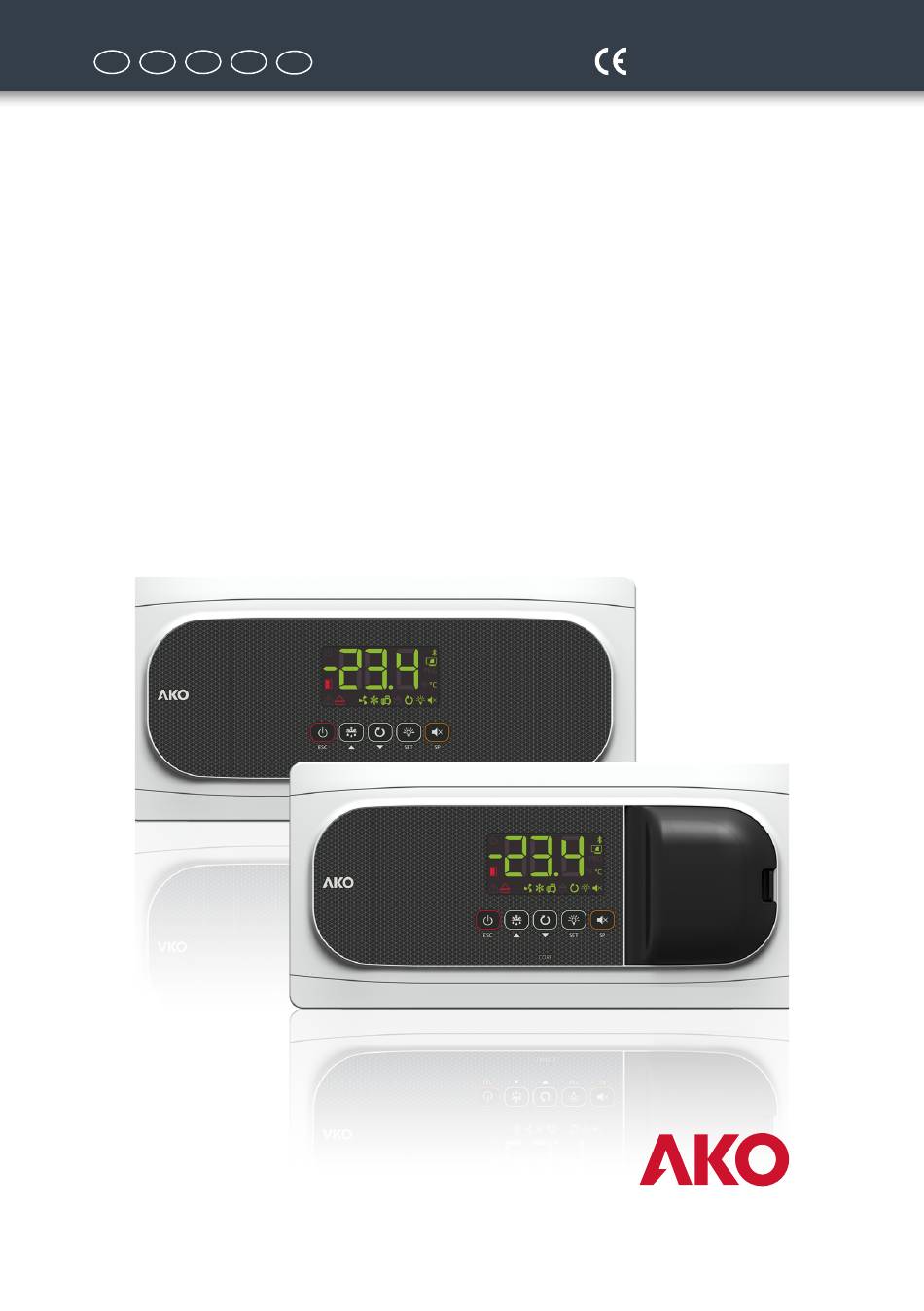

AKO-16523
AKO-16520
AKO-16520P
AKO-16523-V
Controlador de temperatura para cámara frigorífica
Temperature controller for cold rooms
Contrôleur de température pour chambre froide
Temperatursteuerung für Kühlräume
Controlador de temperatura para câmara frigorífica
Guía rápida / Quick guide / Guide rapide /
Schnellstartanleitung / Guia rápido
pt
AKO-16523D
AKO-16523L
3516523011 Ed. 13
AKO-16523P
AKO-16523PN
Inhaltsverzeichnis
Verwandte Anleitungen für AKO AKO-16523
Inhaltszusammenfassung für AKO AKO-16523
- Seite 1 3516523011 Ed. 13 AKO-16523 AKO-16520 AKO-16523D AKO-16523P AKO-16520P AKO-16523-V AKO-16523L AKO-16523PN Controlador de temperatura para cámara frigorífica Temperature controller for cold rooms Contrôleur de température pour chambre froide Temperatursteuerung für Kühlräume Controlador de temperatura para câmara frigorífica Guía rápida / Quick guide / Guide rapide /...
-
Seite 32: Kabelanschlüsse
Warnungen Wenn Sie das Gerät nicht entsprechend den Herstelleranweisungen verwenden, können sich seine Si- cherheitsanforderungen ändern. Für den einwandfreien Betrieb des Geräts dürfen nur von der AKO ge- lieferte Fühler verwendet werden. Zwischen -40 °C und +20 °C beträgt die maximale Abweichung 0,25 °C, wenn der NTC-Fühler bis zu 1000 m verlängert wird (Fühler-Verlängerungskabel Nr. - Seite 33 Blinkt: Störung im CAMM-Modul. Blinkt: Die Verdampferlüfter sollten aktiviert sein, Bluetooth ist aktiviert (nur bei CAMM-Modul). aber eine Verzögerung verhindert dies. (nicht verfügbar bei AKO-16523PN) Leuchtet: Kältemittel-Magnetventil ist aktiviert. Leuchtet: Verbunden mit dem NBIoT-Net- Blinkt: Magnetventil sollte aktiviert sein, aber zwerk (Schmalband) eine Verzögerung oder ein Schutz verhindert dies.
- Seite 34 Wenn die Funktion Pump Down aktiv ist, kann es ab dem Start der Stand-by-Funktion bis zum Stopp des Reglers einige Zeit dauern. * o00=2 bei AKO-16523 / 16520 / 16523-V, o00=0 bei AKO-16523P / 16523PN / 16520P / 16523D / 16523L.
-
Seite 35: Aktivierung In Akonet.cloud
Diese Daten finden Sie auf dem Etikett auf der rechten Seite des Senders. Weitere Informationen finden Sie im Benutzerhan- dbuch von akonet.cloud unter S/N: Valid. code / IMEI: ”https://enhelpakonet.ako.com/” Um auf akonet.cloud zuzugreifen, die folgende Adresse in Ihren Browser eingeben (Google Chrome empfohlen): https://akonet. cloud. -
Seite 36: Konfiguration
3516523011 Ed. 13 Konfiguration Reduziertes Programmierungsmenü Ermöglicht die Schnellkonfiguration der häufigsten Parameter (SP, C1, d0, d1, d4, F3, A1 und A2). Zum Aufrufen die Taste SET 3 Sekunden drücken. Erweitertes Programmierungsmenü Im erweiterten Programmierungsmenü können die einzelnen Parameter des Geräts konfiguriert werden, um sie an die Anforderungen der jeweiligen Anlage anzupassen. - Seite 37 3516523011 Ed. 13 Regelung und Steuerung Beschreibung Werte Min. Def. Max. C20 Max. Zeit für Pump Down (0=deaktiviert) Min. Anzuzeigender Fühler 0=alle Fühler (sequenziell) 1=Fühler 1 (Raum) 2=Fühler 2 (Verdampfer) 3=Fühler 3 (entsprechend I20) C22 Für Lüfter und Kompressoren beim Öffnen der Tür 0=nein 1=ja C23 Anlaufverzögerung der Lüfter und des Kompressors bei geöffneter Tür Min.
- Seite 38 3516523011 Ed. 13 Alarme Beschreibung Werte Min. Def. Max. A0 Konfiguration der Temperaturalarme 0=relativ zu SP 1=absolut A1 Max. Alarm in Fühler 1 (muss größer sein als SP) ºC/ºF A2 Min. Alarm in Fühler 1 (muss kleiner sein als SP) ºC/ºF A3 Verzögerung der Temperaturalarme bei der Inbetriebnahme Min.
- Seite 39 0=aktiviert bei Kontaktschließung 1=aktiviert bei Kontaktöffnung Konfiguration des Relais AUX1 0=deaktiviert 1=Kompressor/Ölsumpfheizung 2=Licht 3=virtuelle Steuerung 4=Alarm (Nur AKO-16523 / 16523-V / 16520) Konfiguration des Relais AUX2 (nicht verfügbar bei AKO-16523 / 16523-V / 16520) 0=deaktiviert 1=Alarm 2=Licht 3=virtuelle Steuerung 4=Heizung Türrahmen 5=Abtauung 2. Verdampfer 6=folgt dem Magentventil 7=folgt dem Gerätezustand...
-
Seite 40: Betrieb
3516523011 Ed. 13 Betrieb Meldungen Funktionsfehler der Pump Down (Stillstand), die in Parameter C20 konfigurierte Zeit wurde über- schritten. Wird nur auf dem Bildschirm angezeigt. Funktionsfehler der Pump Down (Start), die in Parameter C19 konfigurierte Zeit wurde überschritten. Wird nur auf dem Bildschirm angezeigt. Fühler 1/2/3 defekt (offener bzw. -
Seite 41: Technische Angaben
Technische Angaben Stromversorgung AKO-16523 / 16523P / 16523D / 16523-V / 16523L ....230 V~ ± 10%, 50 Hz ± 5% AKO-16520 / 16520P ............120 V ~ + 8% - 12%, 50 Hz ± 5% AKO-16523PN ................... 100 - 240 V~ 50/60 Hz Max.
