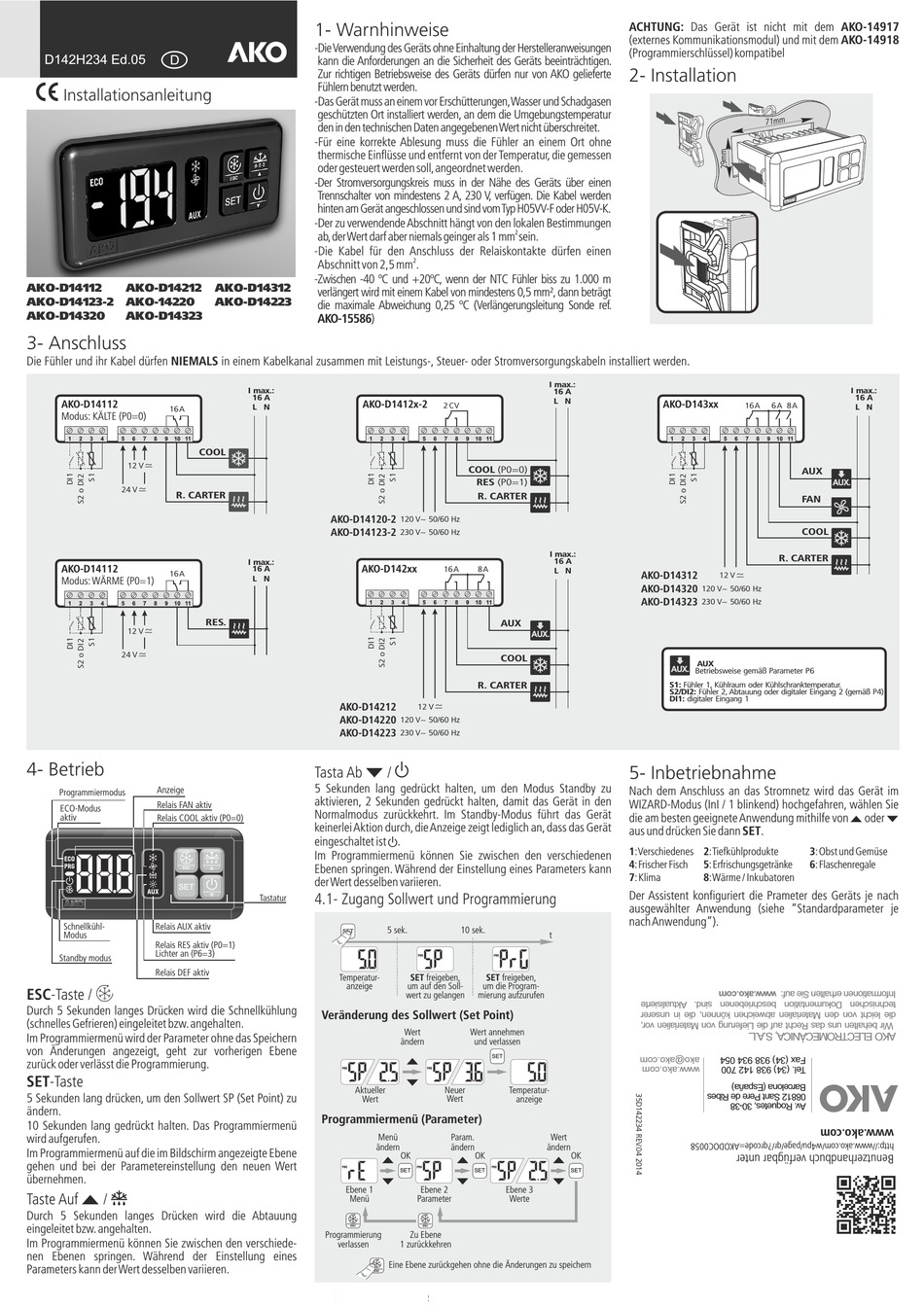

AKO D14212 Installationsanleitung

D142H 34 Ed.05 2
D
Installationsanleitung
AKO-D14112 AKO-D14212
AKO-D14123-2 AKO-14220
AKO-D14320 AKO-D14323
3- Anschluss
Die Fühler und ihr Kabel dürfen NIEMALS in einem Kabelkanal zusammen mit Leistungs-, Steuer- oder Stromversorgungskabeln installiert werden.
AKO-D14112
16 A
Modus: KÄLTE (P0=0)
1 2 3 4 5 6 7 8 9 10 11
COOL
_ ~
12 V
_ ~
24 V
R. CARTER
AKO-D14112
16 A
Modus: WÄRME (P0=1)
1 2 3 4 5 6 7 8 9 10 11
_ ~
12 V
_ ~
24 V

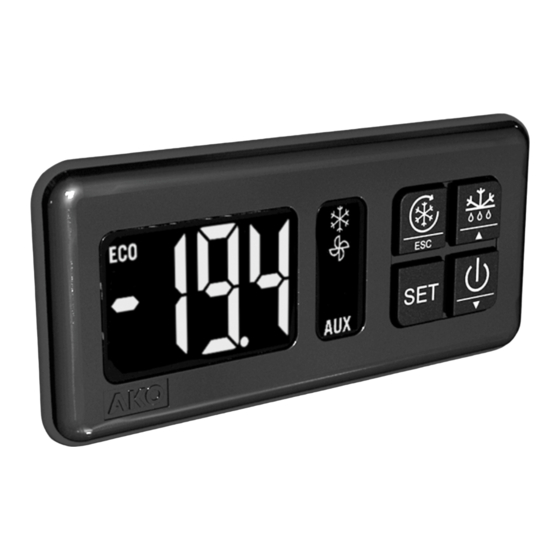

4- Betrieb
Anzeige
Programmiermodus
Relais FAN aktiv
ECO-Modus
aktiv Relais COOL aktiv (P0=0)
ESC
SET
Schnellkühl- Relais AUX aktiv
Modus
Relais RES aktiv (P0=1)
Lichter an (P6=3)
Standby modus
Relais DEF aktiv
%
ESC-Taste /
Durch 5 Sekunden langes Drücken wird die Schnellkühlung
(schnelles Gefrieren) eingeleitet bzw. angehalten.
Im Programmiermenü wird der Parameter ohne das Speichern
von Änderungen angezeigt, geht zur vorherigen Ebene
zurück oder verlässt die Programmierung.
SET-Taste
5 Sekunden lang drücken, um den Sollwert SP (Set Point) zu
ändern.
10 Sekunden lang gedrückt halten. Das Programmiermenü
wird aufgerufen.
Im Programmiermenü auf die im Bildschirm angezeigte Ebene
gehen und bei der Parametereinstellung den neuen Wert
übernehmen.
N
H
Taste Auf /
Durch 5 Sekunden langes Drücken wird die Abtauung
eingeleitet bzw. angehalten.
Im Programmiermenü können Sie zwischen den verschiede-
nen Ebenen springen. Während der Einstellung eines
Parameters kann der Wert desselben variieren.
1- Warnhinweise
-Die Verwendung des Geräts ohne Einhaltung der Herstelleranweisungen
kann die Anforderungen an die Sicherheit des Geräts beeinträchtigen.
Zur richtigen Betriebsweise des Geräts dürfen nur von AKO gelieferte
Fühlern benutzt werden.
-Das Gerät muss an einem vor Erschütterungen, Wasser und Schadgasen
geschützten Ort installiert werden, an dem die Umgebungstemperatur
den in den technischen Daten angegebenen Wert nicht überschreitet.
-Für eine korrekte Ablesung muss die Fühler an einem Ort ohne
thermische Einflüsse und entfernt von der Temperatur, die gemessen
oder gesteuert werden soll, angeordnet werden.
-Der Stromversorgungskreis muss in der Nähe des Geräts über einen
Trennschalter von mindestens 2 A, 230 V, verfügen. Die Kabel werden
hinten am Gerät angeschlossen und sind vom Typ H05VV-F oder H05V-K.
-Der zu verwendende Abschnitt hängt von den lokalen Bestimmungen
ab, der Wert darf aber niemals geinger als 1 mm sein.
-Die Kabel für den Anschluss der Relaiskontakte dürfen einen
Abschnitt von 2,5 mm .
-Zwischen -40 ºC und +20ºC, wenn der NTC Fühler biss zu 1.000 m
AKO-D14312
verlängert wird mit einem Kabel von mindestens 0,5 mm², dann beträgt
AKO-D14223
die maximale Abweichung 0,25 ºC (Verlängerungsleitung Sonde ref.
AKO-15586)
I max.:
16 A
AKO-D1412x-2
L N
1 2
AKO-D14120-2
AKO-D14123-2
I max.:
AKO-D142xx
16 A
L N
1 2
RES.
AKO-D14212
AKO-D14220
AKO-D14223
Q
Tasta Ab
5 Sekunden lang gedrückt halten, um den Modus Standby zu
aktivieren, 2 Sekunden gedrückt halten, damit das Gerät in den
Normalmodus zurückkehrt. Im Standby-Modus führt das Gerät
keinerlei Aktion durch, die Anzeige zeigt lediglich an, dass das Gerät
eingeschaltet ist . m
Im Programmiermenü können Sie zwischen den verschiedenen
Ebenen springen. Während der Einstellung eines Parameters kann
der Wert desselben variieren.
4.1- Zugang Sollwert und Programmierung
Tastatur
SET
Temperatur-
anzeige
Veränderung des
Aktueller
Wert
Programmiermenü (Parameter)
Menü
ändern
Ebene 1
Menü
ESC
Programmierung
verlassen
ESC
2
2
I max.:
16 A
L N
2 CV
3 4 5 6 7 8 9 10 11
COOL (P0=0)
RES (P0=1)
R. CARTER
120 V~ 50/60 Hz
230 V~ 50/60 Hz
I max.:
16 A
16 A 8 A
L N
3 4 5 6 7 8 9 10 11
AUX
AUX.
COOL
R. CARTER
_ ~
12 V
120 V~ 50/60 Hz
230 V~ 50/60 Hz
m
/
5 sek. 10 sek.
t
SET freigeben, SET freigeben,
um auf den Soll- um die Program-
wert zu gelangen mierung aufzurufen
Sollwert (Set Point)
Wert Wert annehmen
ändern und verlassen
SET
Neuer
Temperatur-
Wert
anzeige
Param. Wert
ändern ändern
OK OK
SET SET
Ebene 2 Ebene 3
Parameter Werte
ESC
Zu Ebene
1 zurückkehren
Eine Ebene zurückgehen ohne die Änderungen zu speichern
ACHTUNG: Das Gerät ist nicht mit dem AKO-14917
(externes Kommunikationsmodul) und mit dem AKO-14918
(Programmierschlüssel) kompatibel
2- Installation
AKO-D143xx
16 A
1 2 3 4 5 6 7
_ ~
AKO-D14312
12 V
AKO-D14320
120 V~ 50/60 Hz
AKO-D14323
230 V~ 50/60 Hz
AUX
AUX.
Betriebsweise gemäß Parameter P6
S1: Fühler 1, Kühlraum oder Kühlschranktemperatur.
S2/DI2: Fühler 2, Abtauung oder digitaler Eingang 2 (gemäß P4)
DI1: digitaler Eingang 1
5- Inbetriebnahme
Nach dem Anschluss an das Stromnetz wird das Gerät im
WIZARD-Modus (InI / 1 blinkend) hochgefahren, wählen Sie
die am besten geeignete Anwendung mithilfe von N oder Q
aus und drücken Sie dann SET.
1: Verschiedenes 2: Tiefkühlprodukte
4: Frischer Fisch 5: Erfrischungsgetränke
7: Klima 8: Wärme / Inkubatoren
Der Assistent konfiguriert die Prameter des Geräts je nach
ausgewählter Anwendung (siehe "Standardparameter je
nach Anwendung").
OK
SET
7 1 m m
I max.:
16 A
6 A 8 A
L N
8 9 10 11
AUX
AUX.
FAN
COOL
R. CARTER
3: Obst und Gemüse
6: Flaschenregale
