Inbetriebnahme

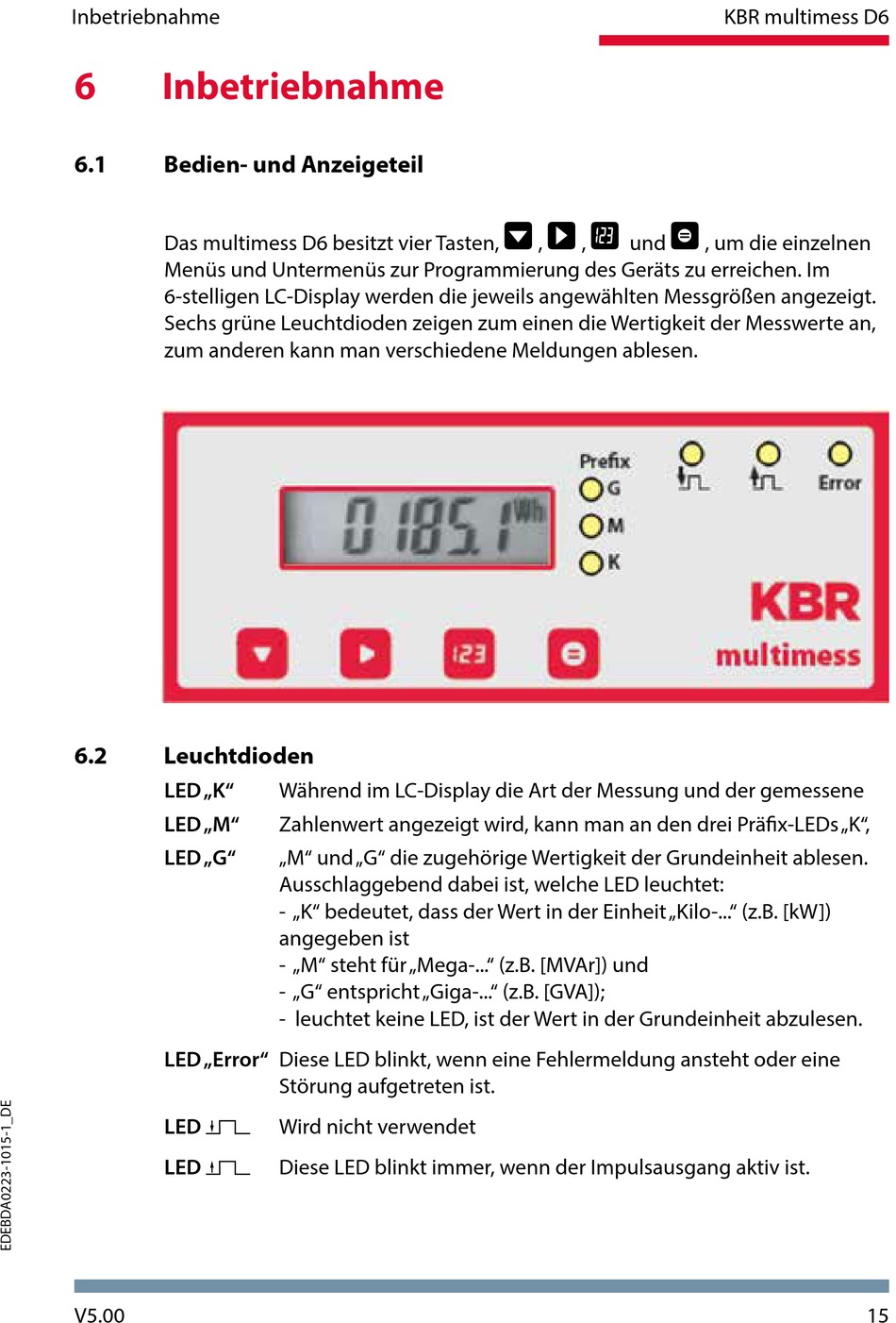

6 Inbetriebnahme
6.1

Bedien- und Anzeigeteil

Das multimess D6 besitzt vier Tasten,
Menüs und Untermenüs zur Programmierung des Geräts zu erreichen. Im
6-stelligen LC-Display werden die jeweils angewählten Messgrößen angezeigt.
Sechs grüne Leuchtdioden zeigen zum einen die Wertigkeit der Messwerte an,
zum anderen kann man verschiedene Meldungen ablesen.
6.2

Leuchtdioden

LED „K"
LED „M"
LED „G"
LED „Error" Diese LED blinkt, wenn eine Fehlermeldung ansteht oder eine
LED
LED
V5.00
Während im LC-Display die Art der Messung und der gemessene
Zahlenwert angezeigt wird, kann man an den drei Präfix-LEDs „K",
„M" und „G" die zugehörige Wertigkeit der Grundeinheit ablesen.
Ausschlaggebend dabei ist, welche LED leuchtet:
- „K" bedeutet, dass der Wert in der Einheit „Kilo-..." (z.B. [kW])
angegeben ist
- „M" steht für „Mega-..." (z.B. [MVAr]) und
- „G" entspricht „Giga-..." (z.B. [GVA]);
- leuchtet keine LED, ist der Wert in der Grundeinheit abzulesen.
Störung aufgetreten ist.
Wird nicht verwendet
Diese LED blinkt immer, wenn der Impulsausgang aktiv ist.
   
, , und
KBR multimess D6
, um die einzelnen
15
