Anschluss des multimess D6
Zuordnung - Messspannungseingang / Stromwandlereingang:
Der Stromwandler an Klemme 20 / 21 (k1/l1) muss in der Phase angeordnet
sein, von der die Messspannung für die Klemme 10 (L1) abgegriffen wird. Das-
selbe gilt für die restlichen Wandler- und Messspannungsanschlüsse.
Vor jeder Tauschaktion müssen die Strommesswandler kurzgeschlossen
werden!
5.2

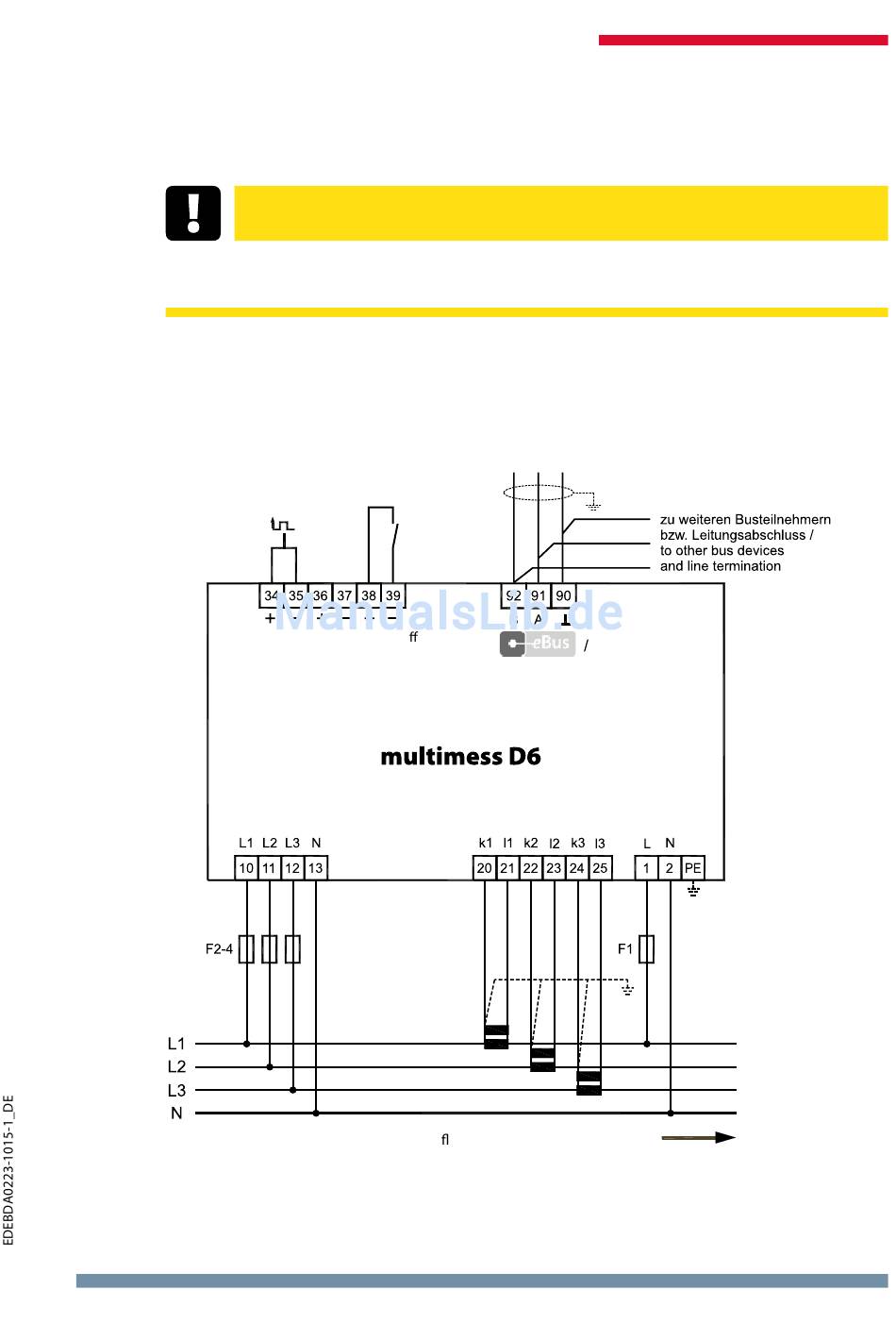

Anschlussplan
Messspannung
Measuring voltage
V5.00
Vorsicht
Tarif/Tari
Impuls
Eingänge
Ausgang
Inputs
Impuls
output
Strom ussrichtung / current direction
Modbus
Schnittstelle
Interface
Messstrom
Netz
Measuring current
Power
KBR multimess D6
13
