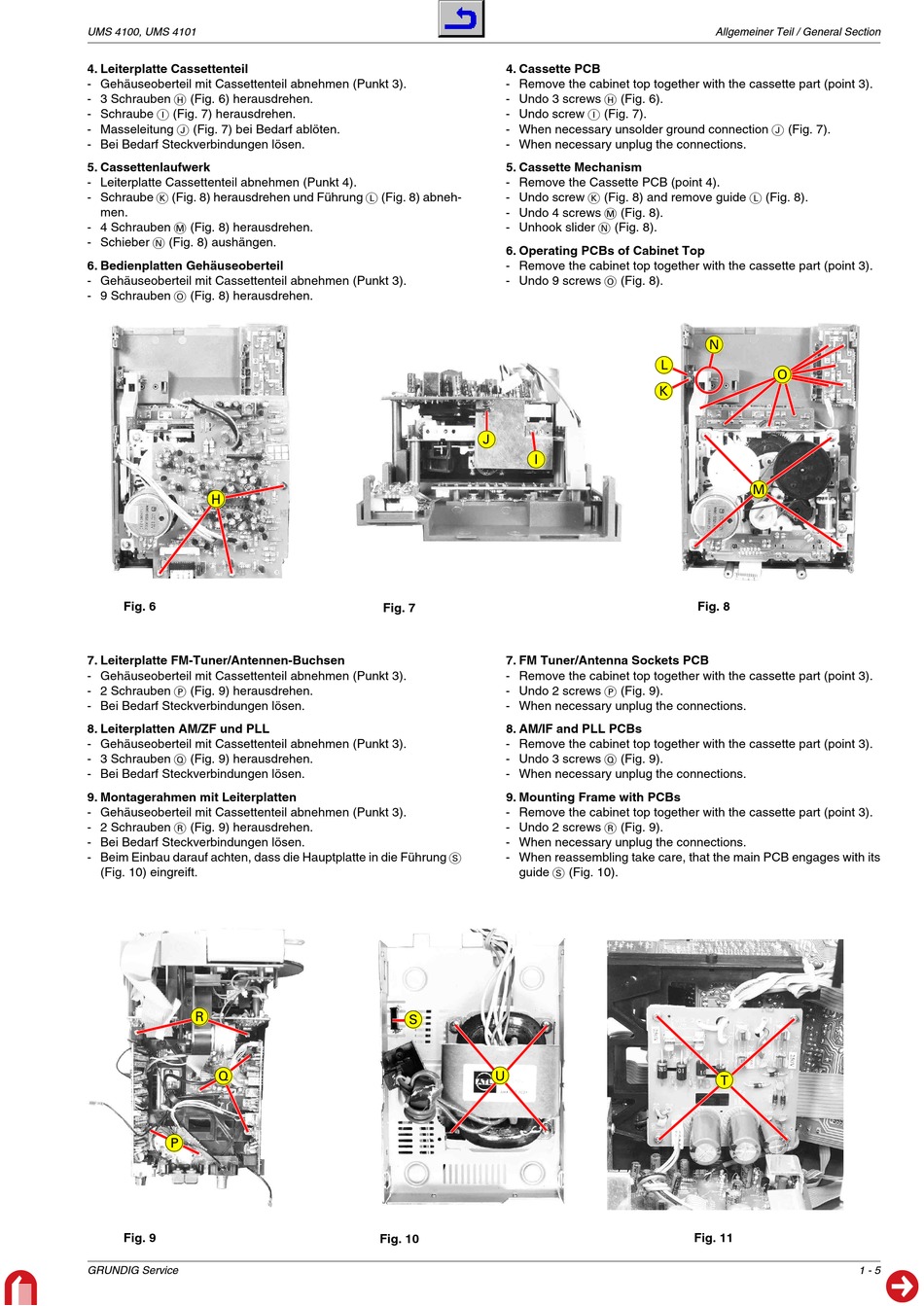

4. Leiterplatte Cassettenteil
- Gehäuseoberteil mit Cassettenteil abnehmen (Punkt 3).
- 3 Schrauben H (Fig. 6) herausdrehen.
- Schraube I (Fig. 7) herausdrehen.
- Masseleitung J (Fig. 7) bei Bedarf ablöten.
- Bei Bedarf Steckverbindungen lösen.
5. Cassettenlaufwerk
- Leiterplatte Cassettenteil abnehmen (Punkt 4).
- Schraube K (Fig. 8) herausdrehen und Führung L (Fig. 8) abneh-
men.
- 4 Schrauben M (Fig. 8) herausdrehen.
- Schieber N (Fig. 8) aushängen.
6. Bedienplatten Gehäuseoberteil
- Gehäuseoberteil mit Cassettenteil abnehmen (Punkt 3).
- 9 Schrauben O (Fig. 8) herausdrehen.
H
Fig. 6
7. Leiterplatte FM-Tuner/Antennen-Buchsen
- Gehäuseoberteil mit Cassettenteil abnehmen (Punkt 3).
- 2 Schrauben P (Fig. 9) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
8. Leiterplatten AM/ZF und PLL
- Gehäuseoberteil mit Cassettenteil abnehmen (Punkt 3).
- 3 Schrauben Q (Fig. 9) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
9. Montagerahmen mit Leiterplatten
- Gehäuseoberteil mit Cassettenteil abnehmen (Punkt 3).
- 2 Schrauben R (Fig. 9) herausdrehen.
- Bei Bedarf Steckverbindungen lösen.
- Beim Einbau darauf achten, dass die Hauptplatte in die Führung S
(Fig. 10) eingreift.
R
Q
P
Fig. 9
GRUNDIG Service
4. Cassette PCB
- Remove the cabinet top together with the cassette part (point 3).
- Undo 3 screws H (Fig. 6).
- Undo screw I (Fig. 7).
- When necessary unsolder ground connection J (Fig. 7).
- When necessary unplug the connections.
5. Cassette Mechanism
- Remove the Cassette PCB (point 4).
- Undo screw K (Fig. 8) and remove guide L (Fig. 8).
- Undo 4 screws M (Fig. 8).
- Unhook slider N (Fig. 8).
6. Operating PCBs of Cabinet Top
- Remove the cabinet top together with the cassette part (point 3).
- Undo 9 screws O (Fig. 8).
J
I
Fig. 7
7. FM Tuner/Antenna Sockets PCB
- Remove the cabinet top together with the cassette part (point 3).
- Undo 2 screws P (Fig. 9).
- When necessary unplug the connections.
8. AM/IF and PLL PCBs
- Remove the cabinet top together with the cassette part (point 3).
- Undo 3 screws Q (Fig. 9).
- When necessary unplug the connections.
9. Mounting Frame with PCBs
- Remove the cabinet top together with the cassette part (point 3).
- Undo 2 screws R (Fig. 9).
- When necessary unplug the connections.
- When reassembling take care, that the main PCB engages with its
guide S (Fig. 10).
S
U
Fig. 10
