Allgemeiner Teil / General Section

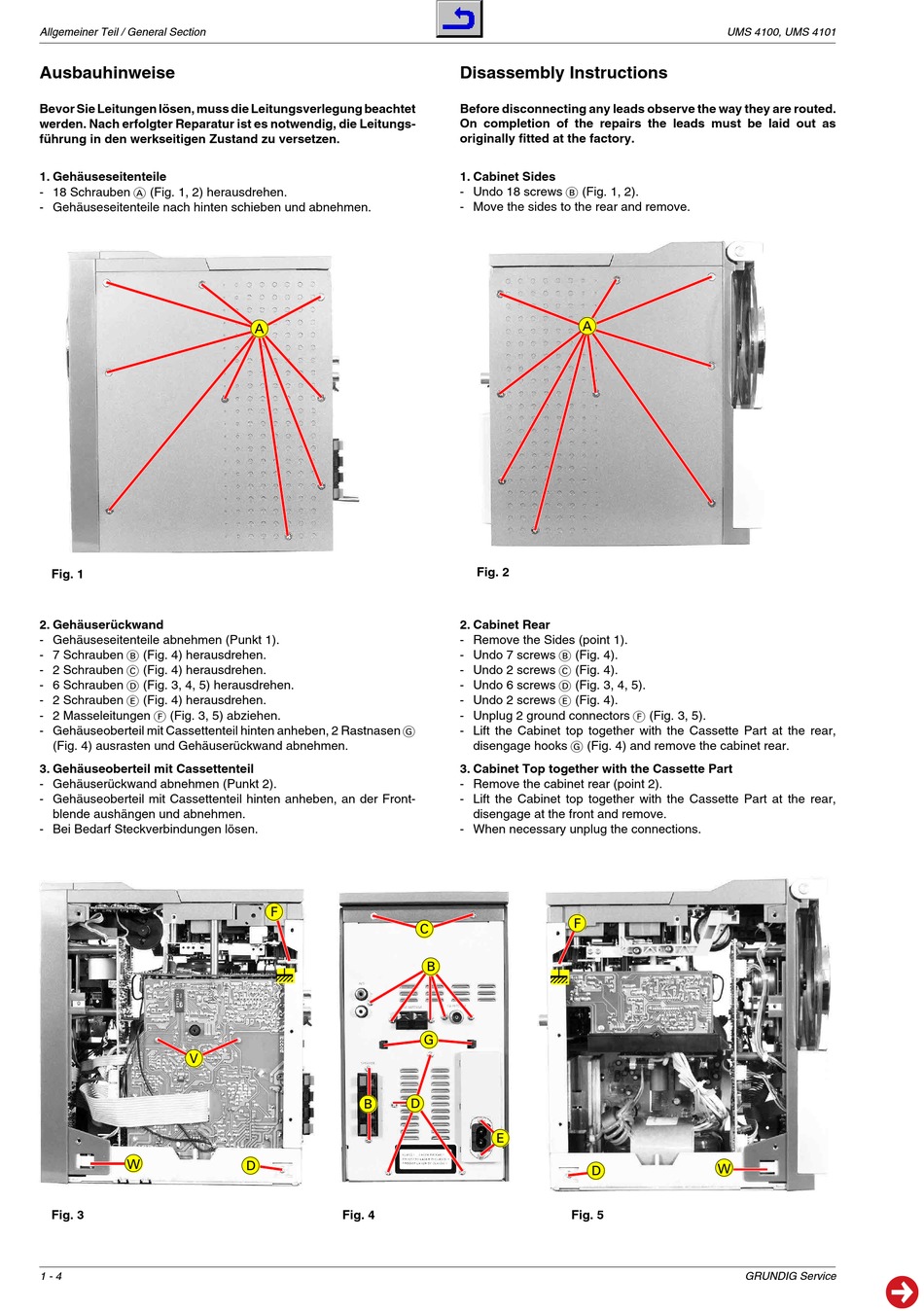

Ausbauhinweise
Bevor Sie Leitungen lösen, muss die Leitungsverlegung beachtet
werden. Nach erfolgter Reparatur ist es notwendig, die Leitungs-
führung in den werkseitigen Zustand zu versetzen.
1. Gehäuseseitenteile
- 18 Schrauben A (Fig. 1, 2) herausdrehen.
- Gehäuseseitenteile nach hinten schieben und abnehmen.
Fig. 1
2. Gehäuserückwand
- Gehäuseseitenteile abnehmen (Punkt 1).
- 7 Schrauben B (Fig. 4) herausdrehen.
- 2 Schrauben C (Fig. 4) herausdrehen.
- 6 Schrauben D (Fig. 3, 4, 5) herausdrehen.
- 2 Schrauben E (Fig. 4) herausdrehen.
- 2 Masseleitungen F (Fig. 3, 5) abziehen.
- Gehäuseoberteil mit Cassettenteil hinten anheben, 2 Rastnasen G
(Fig. 4) ausrasten und Gehäuserückwand abnehmen.
3. Gehäuseoberteil mit Cassettenteil
- Gehäuserückwand abnehmen (Punkt 2).
- Gehäuseoberteil mit Cassettenteil hinten anheben, an der Front-
blende aushängen und abnehmen.
- Bei Bedarf Steckverbindungen lösen.
V
W
Fig. 3
1 - 4
A
F
C
f
B
D
D
Fig. 4
Disassembly Instructions
Before disconnecting any leads observe the way they are routed.
On completion of the repairs the leads must be laid out as
originally fitted at the factory.
1. Cabinet Sides
- Undo 18 screws B (Fig. 1, 2).
- Move the sides to the rear and remove.
A
Fig. 2
2. Cabinet Rear
- Remove the Sides (point 1).
- Undo 7 screws B (Fig. 4).
- Undo 2 screws C (Fig. 4).
- Undo 6 screws D (Fig. 3, 4, 5).
- Undo 2 screws E (Fig. 4).
- Unplug 2 ground connectors F (Fig. 3, 5).
- Lift the Cabinet top together with the Cassette Part at the rear,
disengage hooks G (Fig. 4) and remove the cabinet rear.
3. Cabinet Top together with the Cassette Part
- Remove the cabinet rear (point 2).
- Lift the Cabinet top together with the Cassette Part at the rear,
disengage at the front and remove.
- When necessary unplug the connections.
F
B
f
G
E
D
Fig. 5
UMS 4100, UMS 4101
W
GRUNDIG Service
