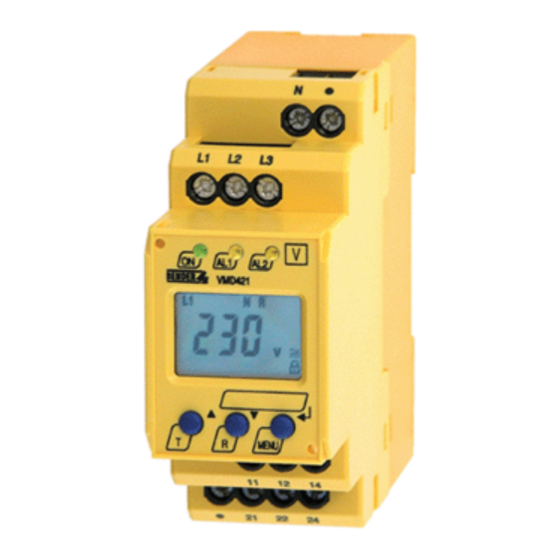

- Seite 1 Handbuch VMD421H Spannungs- und Frequenzrelais zur Überwachung von 3(N)AC-Systemen mit 70…500 V auf Über- und Unterspannung sowie auf Über- und Unterfrequenz Software-Version: D239 V2.3x Handbuch DE VMD421H_D00138_02_M_XXDE.pdf/06.2021...
- Seite 2 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Wichtig zu wissen ......................5 Hinweise zur Benutzung des Handbuchs ............... 5 Technische Unterstützung: Service und Support ..........5 1.2.1 First-Level-Support ....................5 1.2.2 Repair-Service ......................6 1.2.3 Field-Service ....................... 6 Schulungen ........................6 Lieferbedingungen ......................7 Kontrolle, Transport und Lagerung ................7 Gewährleistung und Haftung .................. - Seite 4 6.5.11 Abfrage von Geräteinformationen ..............36 6.5.12 Abfrage des Historienspeichers ............... 36 Inbetriebnahme ......................36 Preset-Funktion / Werkseinstellung ..............37 7. Technische Daten VMD421H ................... 39 Tabellarische Daten ..................... 39 Normen, Zulassungen und Zertifizierungen ............42 Bestellangaben ......................42 Änderungshistorie ....................... 42 INDEX ..........................
-
Seite 5: Wichtig Zu Wissen
Dieses Symbol bezeichnet Informationen, die Ihnen bei der opti- malen Nutzung des Produktes behilflich sein sollen. 1.2 Technische Unterstützung: Service und Support Für die Inbetriebnahme und Störungsbehebung bietet Bender an: 1.2.1 First-Level-Support Technische Unterstützung telefonisch oder per E-Mail für alle Bender-Produkte •... -
Seite 6: Repair-Service
**Mo-Do 07:00 - 16:00 Uhr, Fr 07:00 - 13:00 Uhr 1.3 Schulungen Bender bietet Ihnen gerne eine Einweisung in die Bedienung des Geräts an. Aktuelle Termine für Schulungen und Praxisseminare finden Sie im Internet unter www.bender.de -> Fachwissen -> Seminare. -
Seite 7: Lieferbedingungen
Teil von Lieferungen, Ergänzung und Änderung der Allgemeinen Lie- ferbedingungen für Erzeugnisse und Leistungen der Elektroindustrie“. Die Liefer- und Zahlungsbedingungen erhalten Sie gedruckt oder als Datei bei Bender. 1.5 Kontrolle, Transport und Lagerung Kontrollieren Sie die Versand- und Geräteverpackung auf Beschädigungen und verglei- chen Sie den Packungsinhalt mit den Lieferpapieren. -
Seite 8: Entsorgung
Altgeräte anderer Nutzer als privater Haushalte, die als Neugeräte nach dem 13. August 2005 in Verkehr gebracht wurden, werden vom Hersteller zurückgenommen und einer fachgerechten Entsorgung zugeführt. Weitere Hinweise zur Entsorgung von Bender-Geräten finden Sie auf unserer Home- page unter www.bender.de -> Service & Support. VMD421H_D00138_02_M_XXDE.pdf/06.2021... -
Seite 9: Sicherheitshinweise
Normen und Regeln zu beachten. Eine Orientierung kann die europäische Norm EN 50110 bieten. 2.3 Bestimmungsgemäße Verwendung Das Spannungsrelais VMD421H überwacht 3(N)AC-Netze im Frequenzbereich 15…460 Hz auf Unter- und Überspannung sowie auf Unter- und Überfrequenz. Die Geräte eignen sich für den Nennspannungsbereich U = 70…500 V. - Seite 10 Sicherheitshinweise VMD421H_D00138_02_M_XXDE.pdf/06.2021...
-
Seite 11: Funktion
3. Funktion 3.1 Gerätemerkmale • Unter- und Überspannungsüberwachung in 3(N)AC-Netzen • Preset-Funktion: automatische Einstellung der Ansprechwerte für Unter- und Über- spannung, < U und > U sowie Unter- und Überfrequenz < f und > f • Spannungs- und Frequenzüberwachung mit Fensterfunktion, <... -
Seite 12: Schnelle Inbetriebnahme Für Un = 400 V, 50 Hz
(Werkseinstellung wurde nicht verändert). 3. Wenn die Bedingungen 1 und 2 erfüllt sind, können Sie das Spannungsrelais mit dem zu überwachenden 3-Phasen-Stromnetz gemäß Anschlussbild (Seite 19) ver- binden. Automatisch stellen sich folgende vordefinierte Ansprechwerte ein: VMD421H Preset- Ansprechwert Ansprechwert Arbeitsbereich <... -
Seite 13: Preset-Funktion
Ansprechwert Überfrequenz ( > f) bei 400 Hz: f + 1 Hz Ansprechwert Unterfrequenz ( < f) bei 16,7 Hz, 50 Hz, 60 Hz: f - 1 Hz Ansprechwert Unterfrequenz ( < f) bei 400 Hz: f - 1 Hz Preset VMD421H Preset- Ansprech- Ansprech- Messverfahren Arbeitsbereich wert <... -
Seite 14: Selbsttest, Manuell
3.7 Funktionsstörung Liegt eine interne Funktionsstörung vor, blinken alle 3 LEDs. Das Display zeigt einen Fehlercode (E01…E32). In solchen Fällen wenden Sie sich bitte an die Fa. Bender. 3.8 Fehlerspeicher Er kann aktiviert, deaktiviert oder in den Continuous-Mode (con) geschaltet werden. Be- findet sich der Fehlerspeicher in der Betriebsart „con“, bleibt ein gespeicherter Alarm... -
Seite 15: Passwort-Schutz (On, Off)
Wurde der Passwort-Schutz aktiviert (on), können Einstellungen nur nach Eingabe des korrekten Passworts (0…999) vorgenommen werden. Falls Sie ihr Passwort vergessen haben und deshalb ihr Gerät nicht mehr bedienen können, wenden Sie sich bitte an in- fo@bender-service.com. 3.12 Werkseinstellung FAC Nach Aktivieren der Werkseinstellung werden alle geänderten Einstellungen auf den Auslieferungszustand zurückgesetzt. -
Seite 16: Frequenzalarm Bei Messspannungsausfall
Funktion Der nachfolgend beispielhaft für K1 dargestellte Fehler beginnt während der S.AL-Pha- S.AL Der nachfolgend beispielhaft für K1 dargestellte Fehler beginnt nach der S.AL-Phase: S.AL 3.16 Frequenzalarm bei Messspannungsausfall (Menü -> AL -> <U Hz) Sinkt die Spannung des überwachten Netzes so weit ab, dass die Frequenz nicht mehr ermittelt werden kann, wird mithilfe dieses Parameters eingestellt, wie sich der Fre- quenzalarm verhalten soll. -
Seite 17: Montage Und Anschluss
Montage und Anschluss 4. Montage und Anschluss Alle zum Einbau, zur Inbetriebnahme und zum laufenden Be- trieb eines Gerätes oder Systems erforderlichen Arbeiten sind durch geeignetes Fachpersonal auszuführen. Lebensgefahr durch Stromschlag! Bei Berühren von unter Spannung stehenden Anlagenteilen besteht die Gefahr GEFAHR •... - Seite 18 Montage und Anschluss Montage auf Hutschiene Rasten Sie den rückseitigen Montageclip des Geräts auf der Hutschiene so ein, dass ein sicherer und fester Sitz gewährleistet ist. Schraubbefestigung Bringen Sie die rückseitigen Montageclips (2. Montageclip erforderlich, s. Bestellinfor- mation) mittels Werkzeug in eine über das Gehäuse hinausragende Position. Befestigen Sie das Gerät mit zwei M4-Schrauben.
-
Seite 19: Verdrahtung
Verdrahtung 5. Verdrahtung Verdrahten Sie das Gerät gemäß Anschlussbild. Klemme Anschlüsse L1, L2, L3, (N) Anschluss an das zu überwachende System 11, 12, 14 Alarm-Relais K1 21, 22, 24 Alarm-Relais K2 VMD421H_D00138_02_M_XXDE.pdf/06.2021... - Seite 20 Verdrahtung VMD421H_D00138_02_M_XXDE.pdf/06.2021...
-
Seite 21: Bedienung Und Einstellung
6. Bedienung und Einstellung 6.1 Genutzte Display-Elemente Folgende Tabelle zeigt die Bedeutung der verwendeten Display-Elemente. Element Funktion Genutzte Display-Elemente Leiter L1…L3 (Außenleiter), L1…L3N Neutralleiter Asy, % Asymmetrie in % < U, Unterspannung (Alarm 2), > U Überspannung (Alarm 1) r1, 1 Alarm-Relais K1, r2, 2 Alarm-Relais K2... -
Seite 22: Funktion Der Bedienelemente
Bedienung und Einstellung 6.2 Funktion der Bedienelemente Gerätefront Ele-ment Funktion Betriebs-LED, grün Menüpunkt LEd deaktiviert: AL1, LED Alarm 1 leuchtet (gelb): Ansprechwert > U überschritten LED Alarm 2 leuchtet (gelb): Ansprechwert < U unterschritten Menüpunkt LEd deaktiviert: AL1 und Beide LEDs leuchten bei Erreichen der Frequenz-Ansprechwerte <... -
Seite 23: Menüstruktur
Bedienung und Einstellung 6.3 Menüstruktur Alle einstellbaren Parameter finden Sie in den Spalten Menüpunkt und Einstellbarer Pa- rameter. In der Spalte Menüpunkt wurde eine Display-nahe Darstellung verwendet. Über die Untermenüs r1, r2 können den Alarm-Relais K1, K2 verschiedene Alarm-Kate- gorien zugeordnet werden. Dies geschieht über das Aktivieren oder Deaktivieren der jeweiligen Funktion. -
Seite 24: Display Im Standard-Betrieb
Bedienung und Einstellung Unter- Aktivie- Menü Menü-punkt Einstellbarer Parameter menü rung t on 1 Ansprechverzögerung K1 t on 2 Ansprechverzögerung K2 (Zeitsteue- rung) Anlaufverzögerung t off Rückfallverzögerung K1/K2 Messverfahren: L1L2L3 Außenleiter-Spg. 3Ph, Strang-Spg. 3n (Gerätesteu- erung) Parametereinstellung über Passwort Werkseinstellung ausführen Preset manuell Funktion gesperrt Hard- / Software-Version ausgeben... -
Seite 25: Display Im Menü-Betrieb
6.5 Display im Menü-Betrieb 6.5.1 Parameter abfragen und einstellen: Übersicht Menüpunkt Einstellbarer Parameter Ansprechwerte abfragen und einstellen: – Unterspannung: < U (AL2) – Überspannung: > U (AL1) – Hysterese der Spannungs-Ansprechwerte: Hys U – Asymmetrie: Asy (AL1 und AL2) – Unterfrequenz: < Hz (AL1 und AL2) –... - Seite 26 Bedienung und Einstellung t >1,5 s t > 1,5 s t < 1,5 s t < 1,5 s t > 1,5 s Einstellen der Parameter Beispielhaft wird die Änderung des Alarm-Ansprechwerts für Überspannung > U be- schrieben. So gehen Sie vor: 1.
-
Seite 27: Ansprechwerte Unter- Und Überspannung Einstellen
Bedienung und Einstellung 6.5.2 Ansprechwerte Unter- und Überspannung einstellen - Wert der Unterspannung (< U) - Wert der Überspannung (> U) - Hysterese (Hys) der Ansprechwerte < U und > U - Asymmetrie (Asy) der Phasen - Phasenfolge (PHS) linksdrehend (L) oder rechtsdrehend (R), im Beispiel von R nach L Ansprechwert Unterspannung <... -
Seite 28: Ansprechwerte Unter-, Überfrequenz Und Hysterese Einstellen
Bedienung und Einstellung Ansprechwert Asymmetrie einstellen >1,5 s Ansprechwert Phasenfolge einstellen 6.5.3 Ansprechwerte Unter-, Überfrequenz und Hysterese einstellen Ansprechwert Unterfrequenz < Hz einstellen VMD421H_D00138_02_M_XXDE.pdf/06.2021... - Seite 29 Bedienung und Einstellung Ansprechwert Überfrequenz > Hz einstellen Hysterese der Frequenz-Ansprechwerte einstellen Frequenzalarm bei Messspannungsausfall ausschalten < < < < VMD421H_D00138_02_M_XXDE.pdf/06.2021...
-
Seite 30: Fehlerspeicher Und Arbeitsweise Der Alarm-Relais Einstellen
Bedienung und Einstellung 6.5.4 Fehlerspeicher und Arbeitsweise der Alarm-Relais einstellen Fehlerspeicher ausschalten >1,5 s Alarm-Relais K1 auf Ruhestrom-Betrieb (n.c.) einstellen >1,5 s Alarm-Relais K2 auf Arbeitsstrom-Betrieb (n.o.) einstellen >1,5 s LEDs AL1/AL2 sollen Alarmzustand von K1/K2 signalisieren >1,5 s VMD421H_D00138_02_M_XXDE.pdf/06.2021... -
Seite 31: Alarm-Kategorien Den Alarm-Relais Zuordnen
Bedienung und Einstellung 6.5.5 Alarm-Kategorien den Alarm-Relais zuordnen Den Alarm-Relais K1 (r1, 1) und K2 (r2, 2) können Unterspannungs-, Überspannungs-, Unterfrequenz-, Überfrequenz-, Asymmetrie-, Phasenfolge- und geräteeigene Fehler des Spannungsrelais zugeordnet werden. Ab Werk signalisiert K1 bei Überspannung ei- nen Alarm, K2 alarmiert bei Unterspannung. Einige Zuordnungen sind beispielhaft für K1 dargestellt. - Seite 32 Bedienung und Einstellung Alarm-Relais K1: Kategorie Überspannung deaktivieren >1,5 s Alarm-Relais K1: Kategorie Asymmetrie-Alarm deaktivieren >1,5 s Das Deaktivieren eines Alarm-Relais (K1/K2) per Menü verhindert die Signalisierung eines Alarms durch den betreffenden Wechsler! Ein Alarm wird nur noch durch die jeweilige Alarm-LED (AL1/AL2) ange- VORSICHT zeigt! Dies gilt nur für die out-Menü-Einstellung LEd = off! Alarm-Relais K1: Kategorie Phasenfolge-Alarm deaktivieren...
-
Seite 33: Verzögerungszeiten Einstellen
Bedienung und Einstellung 6.5.6 Verzögerungszeiten einstellen Folgende Verzögerungen können Sie vorgeben: • Ansprechverzögerung t (0…300 s) für K1, sowie t (0…300 s) für K2 • Anlaufverzögerung t (0…300 s) beim Gerätestart • gemeinsame Rückfallverzögerung t (0…300 s) für K1, K2. Die Einstellung t ist nur bei abgeschaltetem Fehlerspeicher M relevant. -
Seite 34: Messmethode Auswählen
Bedienung und Einstellung 6.5.7 Messmethode auswählen Mit diesem Menüpunkt wählen Sie aus, ob das Gerät von Phase nach N (3n) oder von Phase nach Phase (3Ph) misst. Falls das Gerät an den Neutralleiter und die Außenleiter angeschlossen wurde, können Sie die Messmethode frei wählen. >1,5 s 6.5.8 Werkseinstellung und Passwort-Schutz... -
Seite 35: Werkseinstellung Wiederherstellen
Bedienung und Einstellung c) Passwortschutz deaktivieren >1,5 s 6.5.9 Werkseinstellung wiederherstellen ..6.5.10 Preset-Funktion manuell aktivieren Im Verlauf der Bedienfolge wird das Messverfahren abgefragt. Zur Wahl stehen entwe- der eine 3-Phasen-N-Messung (3n) oder eine 3-Phasen-Messung (3Ph). Im folgenden Beispiel wurde die 3-Phasen-Messung gewählt.. -
Seite 36: Abfrage Von Geräteinformationen
6.6 Inbetriebnahme Vor der Inbetriebnahme ist der ordnungsgemäße Anschluss des Spannungsrelais zu überprüfen. Nach Anschließen eines fabrikneuen VMD421H an ein Standard- system mit U = 400 V, 50 Hz führt die interne Preset-Funktion ei- ne automatische Einstellung der Ansprechwerte durch: Überspannung = 440 V (400 V + 10 %) (50 Hz + 1 Hz) -
Seite 37: Preset-Funktion / Werkseinstellung
Bedienung und Einstellung 6.7 Preset-Funktion / Werkseinstellung Bei erster Inbetriebnahme stellen sich in Abhängigkeit von U automatisch vordefinier- te Ansprechwerte ein: Ansprechwert Überspannung (> U): 1,1 U Ansprechwert Unterspannung (< U): 0,85 U Hysterese U Unterfrequenz < Hz Überfrequenz > Hz Hysterese Frequenz (Hys Hz) 0,2 Hz Frequenzalarm bei Mess-... - Seite 38 Bedienung und Einstellung VMD421H_D00138_02_M_XXDE.pdf/06.2021...
-
Seite 39: Technische Daten Vmd421H
Technische Daten VMD421H 7. Technische Daten VMD421H 7.1 Tabellarische Daten ( )* = Werkseinstellung Isolationskoordination nach IEC 60664-1/IEC 60664-3 Bemessungsspannung ............................... 400 V Bemessungs-Stoßspannung / Verschmutzungsgrad ....................4 kV / III Sichere Trennung (verstärkte Isolierung) zwischen ..........(N, L1, L2, L3) - (11, 12, 14) - (21, 22, 24) Spannungsprüfung nach IEC 61010-1:... - Seite 40 Technische Daten VMD421H Überfrequenz > Hz ............................10…500 Hz** Schrittweite 10,0…99,9 Hz............................0,1 Hz Schrittweite 100…500 Hz .............................. 1 Hz Durch Preset-Funktion : Unterfrequenz für = 16,7 Hz / 50 Hz / 60 Hz / 400 Hz ............ 15,7 Hz / 49 Hz / 59 Hz / 399 Hz Überfrequenz für...
-
Seite 41: Anschluss
Technische Daten VMD421H Kontaktdaten nach IEC 60947-5-1: Gebrauchskategorie ..................AC 13 AC 14 DC-12 DC-12 DC-12 Bemessungsbetriebsspannung ...............230 V 230 V 24 V 110 V 220 V Bemessungsbetriebsstrom ................5 A 0,2 A 0,1 A Minimale Kontaktbelastbarkeit 1 mA bei AC/DC ≥ 10 V Umwelt/EMV EMV ..................................... -
Seite 42: Normen, Zulassungen Und Zertifizierungen
Technische Daten VMD421H Sonstiges Betriebsart ................................Dauerbetrieb Einbaulage ............................senkrecht, siehe Maßbild Schutzart Einbauten (DIN EN 60529) ..........................IP30 Schutzart Klemmen (DIN EN 60529) ........................... IP20 Gehäusematerial..............................Polycarbonat Entflammbarkeitsklasse ............................... UL94 V-0 Schnellbefestigung auf Hutprofilschiene........................IEC 60715 Schraubbefestigung ..........................2 x M4 mit Montageclip Software-Version .............................. -
Seite 43: Index
INDEX - Messmethode auswählen: Phase-N oder Phase-Phase Aktuelle Messwerte Genutzte Display-Elemente 21 - Asymmetrie 24 Gerätemerkmale 11 - Passwort-Schutz einrichten - Außenleiterspannung 24 oder abschalten 34 - Nennfrequenz 24 K1: Zuordnung Alarmkategorie 23 - Verzögerungszeiten ein- - Phasenfolge 24 K2: Zuordnung Alarmkategorie 23 stellen 33 Anlaufverzögerung t 14 Passwort-Schutz 15... - Seite 44 Bender GmbH & Co. KG Postfach 1161 • 35301 Grünberg • Germany Londorfer Str. 65 • 35305 Grünberg • Germany Tel.: +49 6401 807-0 • Fax: +49 6401 807-259 E-Mail: info@bender.de • www.bender.de © Bender GmbH & Co. KG Alle Rechte vorbehalten.
