Wichtige Informationen

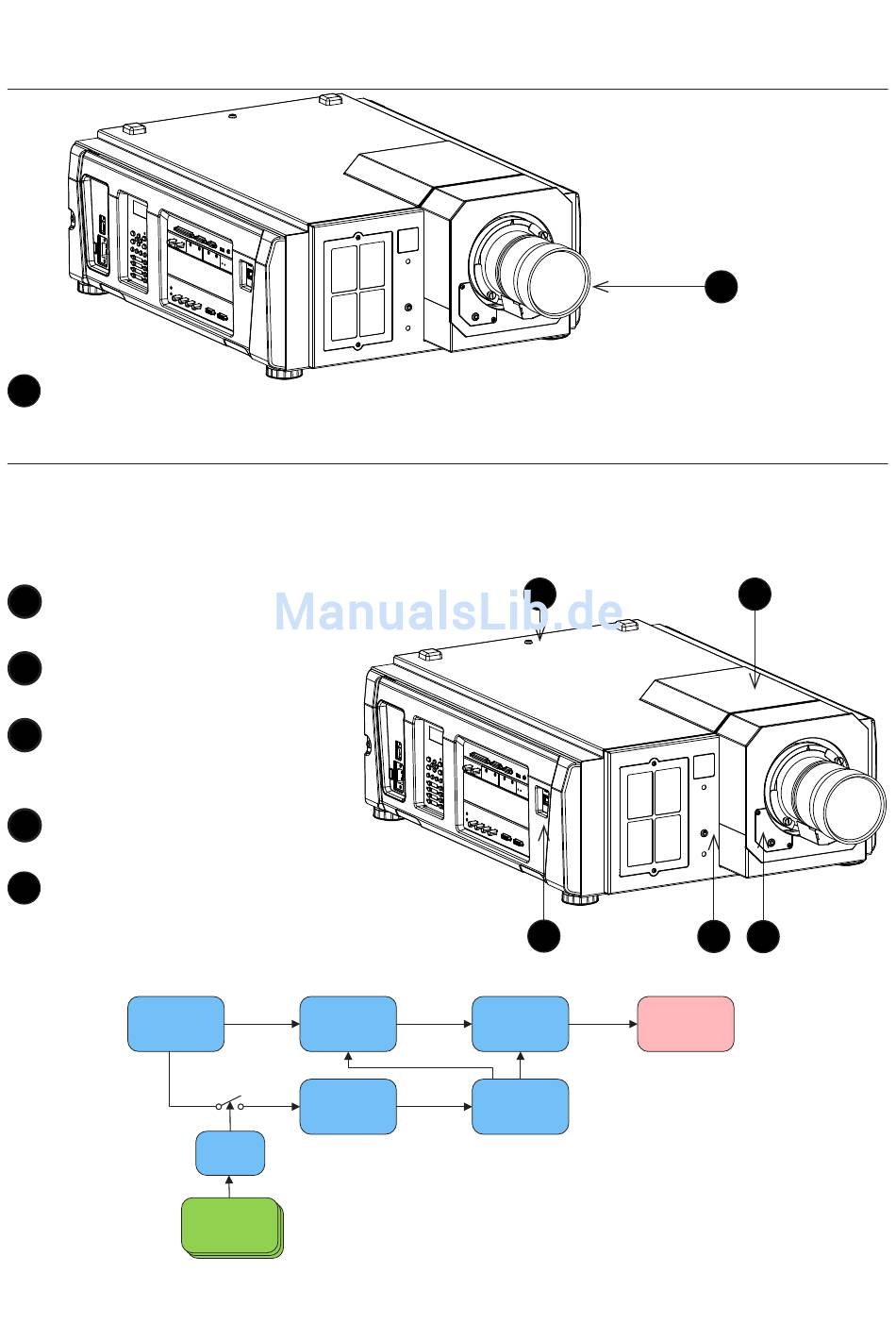

Position der Laserstrahlöffnung
Laserstrahlöffnung
1

Verriegelungsschalter

Fünf Verriegelungsschalter befinden sich am Hauptrahmen an der Innenseite der Abdeckung und
schalten bei Aktivierung das System einzeln aus.

Position

1
Wird bei Entfernung der
oberen Abdeckung aktiviert.
2
Wird bei Entfernung der
Linse aktiviert.
3
Wird bei Entfernung der
seitlichen Abdeckung
aktiviert.
x2. Wird bei Entfernung der
4
oberen Abdeckung aktiviert.
Wird bei Entfernung der
5
Zugriffsklappe der Linse
aktiviert.
Steuerungsdiagramm für die Verriegelungsschalter
POWER
SUPPLY
Page 8
54 V
DC-DC
Converter
12 V
DC-DC
Regulator
OR
Interlock
Switch
1
3
Laser
Driver
5 V
Micro-
Controller
1
2
4 5
Laser
Diodes
