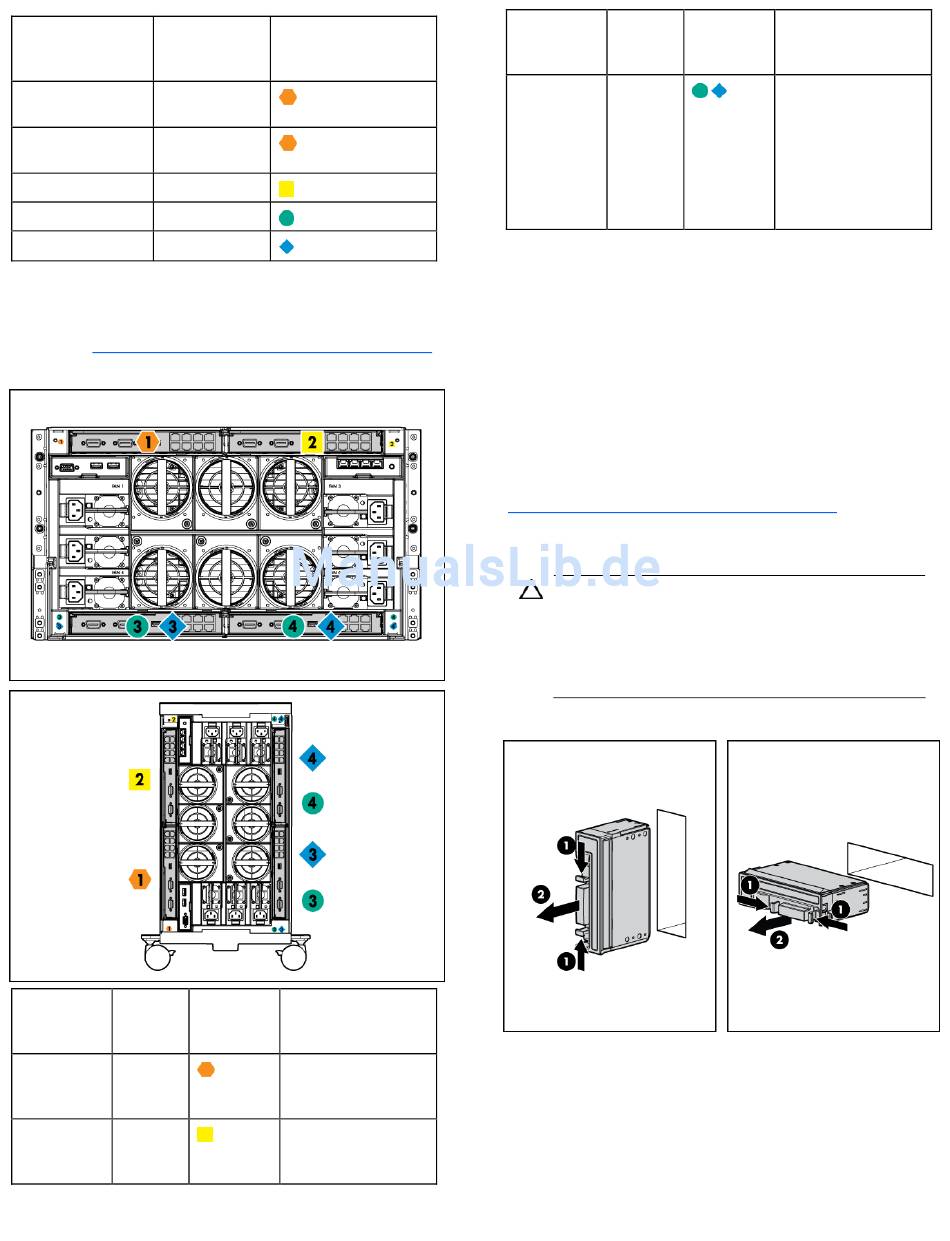

Server Blade-Signal
Verbindungs-
moduleinschub
Flex-Adapter 1
1
(integriert)
Flex-Adapter 2
2
(integriert)
Mezzanine Card 1
3 und 4
Mezzanine Card 2
5 und 6
7 und 8
Einzelheiten zur Portbelegung finden Sie auf dem Installationsposter
des HP BladeSystem Gehäuses oder im Setup- und
Installationshandbuch zum HP BladeSystem Gehäuse auf der
HP Website (http://www.hp.com/go/bladesystem/documentation).
HP BladeSystem c3000 Gehäuse und Tower-Gehäuse
•
Server
Einschub-
Blade-Signal
nummer
Flex-Adapter
1
1, 2
(integriert)
Mezzanine
2
Card 1
Kennzeichen der
Verbindungsmodul-
einschübe
Einschubs-
Anmerkungen
kenn-
zeichnung
—
Vier Port-Karten sind
mit Einschub 2
verbunden.
Server
Einschub-
Blade-Signal
nummer
Mezzanine
3 und 4
Card 2
Herstellen einer Verbindung
mit dem Netzwerk
Damit HP BladeSystem eine Verbindung zum Netzwerk herstellen
kann, muss jedes Gehäuse mit Netzwerkverbindungsmodulen zur
Verwaltung der Signale zwischen den Server Blades und dem
externen Netzwerk konfiguriert werden.
Für HP BladeSystem c-Class-Gehäuse sind die folgenden beiden
Arten von Verbindungsmodulen verfügbar: Pass-Through-Module
und Switch-Module. Weitere Informationen über optionale
Verbindungsmodule finden Sie auf der HP Website
(http://www.hp.com/go/bladesystem/interconnects).
Installieren eines Server Blade
ACHTUNG: Um eine unzureichende Kühlung und
Schäden durch Überhitzung zu vermeiden, darf
der Server Blade oder das Gehäuse nur in Betrieb
genommen werden, wenn alle Festplattenlaufwerks-
und Komponenteneinschübe mit einer Komponente
oder einer Leerblende belegt sind.
1.
Nehmen Sie die Leerblende aus dem Komponenteneinschub.
Einschubs-
Anmerkungen
kenn-
zeichnung
Vier Port-Karten.
•
•
Port 1 und 3 sind
mit Einschub 3
verbunden.
•
Port 2 und 4 sind
mit Einschub 4
verbunden.
