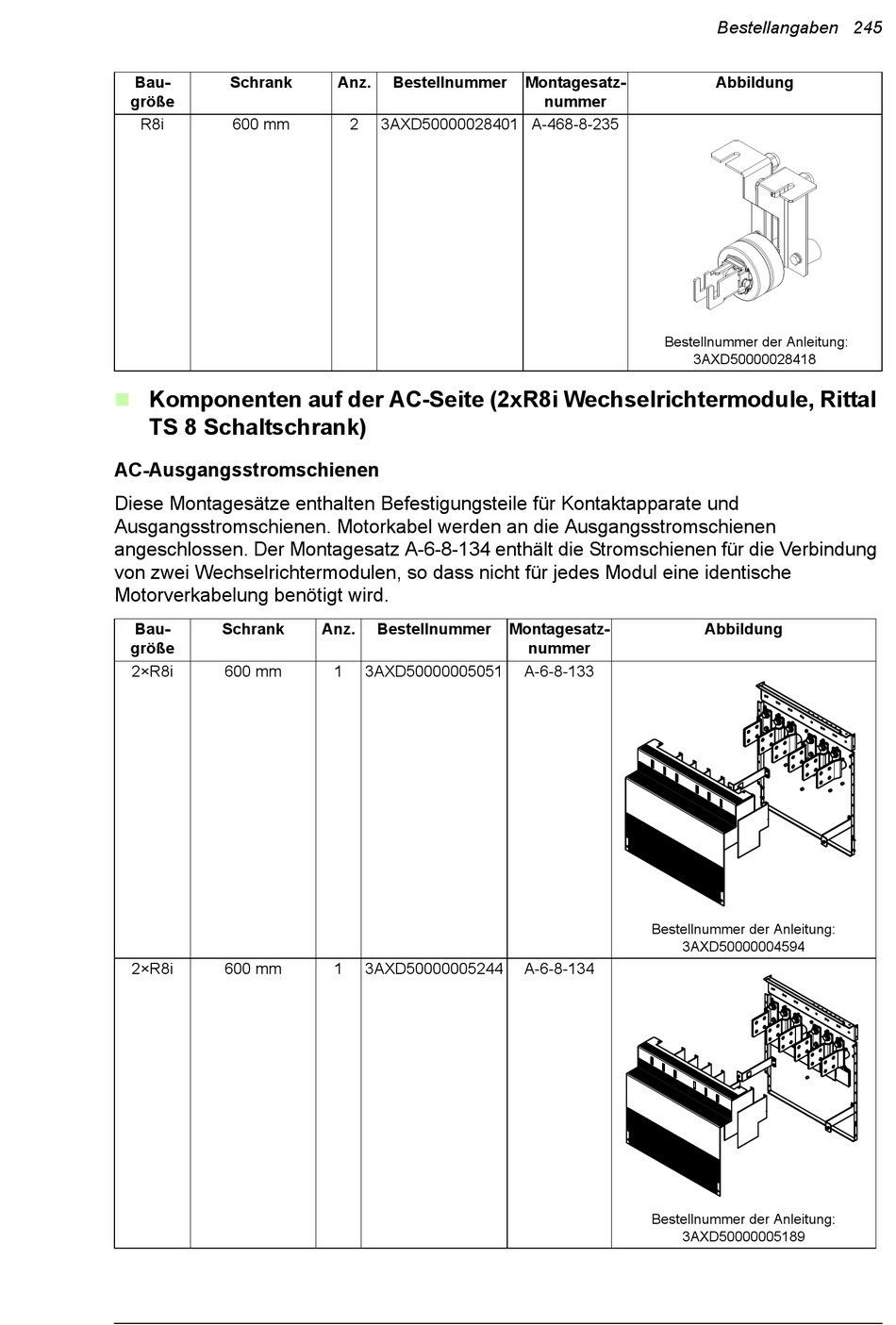

Komponenten auf der AC-Seite (2xR8i Wechselrichtermodule, Rittal
TS 8 Schaltschrank)
AC-Ausgangsstromschienen
Diese Montagesätze enthalten Befestigungsteile für Kontaktapparate und
Ausgangsstromschienen. Motorkabel werden an die Ausgangsstromschienen
angeschlossen. Der Montagesatz A-6-8-134 enthält die Stromschienen für die Verbindung
von zwei Wechselrichtermodulen, so dass nicht für jedes Modul eine identische
Motorverkabelung benötigt wird.
Bau-
Schrank
größe
2×R8i
600 mm
2×R8i
600 mm
Anz.
Bestellnummer
2
3AXD50000028401 A-468-8-235
Anz.
Bestellnummer
1
3AXD50000005051
1
3AXD50000005244
Montagesatz-
nummer
Bestellnummer der Anleitung:
Montagesatz-
nummer
A-6-8-133
Bestellnummer der Anleitung:
A-6-8-134
Bestellnummer der Anleitung:
Bestellangaben 245
Abbildung
3AXD50000028418
Abbildung
3AXD50000004594
3AXD50000005189
